Пилы для лобзика по дереву: характеристики и выбор

Из каких материалов изготавливаются полотна для лобзиков

Из чего сделана насадка — это еще один важный показатель, который влияет на эффективность работы, срок службы, а также возможность применения пилок для тех или иных работ. В зависимости от того, для распиливания каких материалов предназначена насадка, производители их изготавливают из таких стальных сплавов.

Для пиления металла. Полотна по металлу для лобзиков изготавливаются из специальной быстрорежущей стали марки HSS. Зубья на таких полотнах мелкие, и их размер зависит от степени твердости. Чем тверже металл изготовления насадки, тем меньше зубья. Еще пилки для резки металла изготавливаются с применением двух видов сплавов марки HSS (high speed steel) и HCS (high carbon steel). Такие полотна еще называют биметаллическими или Bi-Metal, и предназначаются они для фигурного распиливания листовых материалов из стали и дерева
Для распиливания древесных материалов. Изначально лобзик предназначался именно для работ по дереву. Причем для распила листовых древесных материалов, но вскоре функционал инструмента стал расширяться, и сегодня им можно пилить не только дерево, но еще металл и керамику. Для изготовления полотен для распила древесных материалов используются стали с содержанием хрома и ванадия, а также с высоким составом углерода. Хромванадиевые полотна имеют обозначение CV (chrom vanadium), и подходят для работы с ДВП, ДСП, МДФ, фанерой и прочими аналогичными материалами. Если необходимо пилить дерево или пластик, тогда выбираются насадки с обозначением HCS, что означает высоколегированную углеродистую сталь. Пилки для работ по дереву отличаются большими размерами зубьев и их разводкой. Для распила ДСП, ДВП и пластика лучше выбирать насадки с мелким зубом до 3 мм и маленькой разводкой
Для ламината. Это специальные полотна, которые отличаются от используемых для пиления древесины. Главное их отличие в том, что они кроме мелкого зуба, имеют обратные звенья

Эти обратные звенья исключают формирование сколов на лицевой стороне, что немаловажно при обработке декоративных материалов. Полотна для ламината изготавливаются с применением двух типов сталей, посредством чего насадки называются биметаллическими, и имеют обозначение BIM (bi-metal)
Для керамической плитки — насадки для пиления высокопрочных материалов, как керамическая плитка, пеноблоки, мрамор и т.п., изготавливаются из сплава карбида вольфрама

Кроме применения специального высокопрочного состава, такие насадки имеют отличительную конструкцию от всех остальных. Если полотно изготовлено из сплава карбида вольфрама, то маркировка содержит обозначение HIM или HM (hard material). Твердость материала достигает отметки в 79 HRC. Если на пилке имеется обозначение DIA, то это означает, что она изготовлена с применением алмазного напыления. Алмазные полотна отличаются дороговизной, и предназначаются для распила керамической плитки и гранита
Для картона — это специальная разновидность режущих элементов для лобзиков, которая имеет заточенную кромку волнообразной конструкции. Используются такие пилки для того, чтобы резать пенопласт, резину, картон и другие виды мягких материалов. Острых зубьев пилка не имеет, а вместо них волнообразные заточенные бугорки. Такая конструкция способствует тому, что материал не крошится, а также не рвется. В итоге рез получается ровным и аккуратным. Еще применяются лобзики с пилками для картона, чтобы осуществить раскрой ковровых покрытий

Это основные виды полотен под лобзики, которые предназначаются для работы с конкретными материалами. Однако есть еще универсальные насадки. Отличительная особенность таких полотен в том, что с одной стороны они имеют крупные зубья, а с другой мелкие. Как показывает практика, не имеет смысла покупать такие насадки, так как их главное достоинство в том, что не нужно использовать более двух расходников при обработке разнородных материалов.

Особенности выпиливания круглых и овальных элементов

В этом разделе речь пойдёт о том, как правильно пилить электролобзиком круглые или овальные элементы. Для начала нужно нанести на материал разметку. В большинстве случаев в заготовке просверливается отверстие, с которого и будет производиться распил изделия. Диаметр сверла при этом должен несколько превышать ширину полотна пилки. Для выпиливания криволинейных элементов необходимо брать узкую пилку, предназначенную для таких работ.

На нужную траекторию лобзик выводится медленно. Если требуется вырезать окружность правильной формы, можно воспользоваться дополнительным приспособлением – кругорезом. Для этого необходимо определить центр круга и зафиксировав там упор-циркуль, произвести выпиливание.

Для такой работы лучше выбрать узкое полотно. В процессе выпиливания нужно ориентироваться на положение полотна, т. к. элементы, помогающие при выполнении прямолинейного среза (направляющие «мушки», лазеры), в этом случае будут лишь сбивать направление.

В некоторых случаях можно обойтись без просверливания в заготовке отверстия. Для этого инструмент устанавливается краем подошвы за линией разметки. Лобзик включается, и осторожными движениями наклоняется до соприкосновения с рабочей поверхностью. Угол увеличивается до тех пор, пока заготовка не будет пропилена насквозь. После этого инструмент останавливается, пилка вынимается и устанавливается в стандартное рабочее положение. Выход к разметке осуществляется методом постепенного закругления линии реза. Следует избегать каких-либо усилий на инструмент.

Для выпиливания нестандартных фигур или узоров, лобзик устанавливается при помощи специального крепежа или пильного стола в неподвижном состоянии, пилкой вверх. В этом случае придётся орудовать не лобзиком, а самой заготовкой, передвигая её в соответствии с разметкой. Данный метод выпиливания обеспечивает максимальный обзор процесса работы, соблюдение линии реза, контроля над заготовкой. Настройки инструмента устанавливаются согласно обрабатываемому материалу.

Особенности хвостовика

Пилки для электролобзиков могут отличаться по своей конфигурации и типу хвостовика:

Т-образный, происхождение которого связано с известной компанией Bosch. Это распространенный вариант. Его можно встретить в изделиях от многих производителей.

U-образный – это вариант, который чаще всего встречается в старых моделях электроинструмента. Характеризуется совместимостью с инструментом, оснащенным зажимами винтового типа. Применяется также в моделях с колодочным креплением.

Хвостовики Makita и Bosch – подойдут только под устаревшие модели инструмента данных производителей.

Типы хвостовиков полотен для электролобзиков

Первоначально уделим внимание конструкции хвостовиков на полотнах. Если вы пользуетесь одним инструментом, то наверняка не знаете о том, что устройства пилкодержателей бывают разными

Это зависит от производителя инструмента. По конструкции хвостовиков насадки бывают таких форм:

• Т-образная конструкция — это самый распространенный вариант конструкции, который был разработан компанией Bosch. Такой тип хвостовиков присутствует не только на инструментах этой компании, но и на большинстве других марок электролобзиков
• U-образный тип — это редко встречающийся вид хвостовиков в Европе, так как является американским изобретением. Подходит для устаревших моделей инструментов таких марок, как Black&Decker, Skil, Ryobi и другие. Для этого лобзик должен иметь пилкодержатель с винтовым и цанговым зажимом
• С двумя отверстиями — этот тип хвостовиков сегодня встречается крайне редко. Такие полотна использовались на инструментах марки Makita самых первых моделей
• Двойной Т-образный или с двумя упорами — такие пилки сегодня также встречаются крайне редко. Они были разработаны компанией Бош, и представляют собой двойную т-образную форму. Однако они не получили популярности за счет сложности конструкции пилкодержателя, поэтому сегодня встречаются в виде раритета
• Г-образный — это еще одна разновидность крепления, которая используется на лобзиках фирмы Peugeot

Сегодня встречаются исключительно два первых типа хвостовиков на пилках для лобзиков. Чтобы узнать, какое нужно полотно для инструмента, следует посмотреть инструкцию или техническое описание в интернете для соответствующей марки и модели инструмента. Еще уточнить тип держателя можно путем его разборки. Если на вашем инструменте редкостная конструкция пилкодержателя, для которой невозможно найти полотна, то исправить это можно путем замены штока. В видео материале описывается, какие виды хвостовиков пилок бывают, и чем отличаются.

https://youtube.com/watch?v=evtXIoOrSKw%3F

Это интересно! Чтобы не возникали вопросы о том, как вставить пилку в лобзик, рекомендуется выбирать современные инструменты с Т-образными конструкциями пилкодержателей. Ведь именно полотнами с такой конструкцией хвостовиков переполнены магазины и рынки.

Универсальное лезвие: правда или вымысел

Пилки для ручного лобзика продаются комплектами по 10 и более штук, поскольку они часто рвутся при работе и приходится вставлять новые. На упаковках может отсутствовать информация о назначении изделий, потому их используют преимущественно для работы с деревом.

Как такового универсального лезвия нет, распилить изделие из дерева и металла можно любой насадкой. Другой вопрос – как быстро реализуется задача и каким останется место среза. Невозможно получить быстрое и гладкое пиление одновременно. Придется выбирать: либо быстро, либо красиво.

Работа с пластиком и полимерами

При необходимости распилить пластиковое изделие, например, укоротить подоконную доску, подрезать лист поликарбоната и в других случаях следует отдать предпочтение пилке с мелкими зубчиками. Она распилит материал ровно, место рассечения останется ровным, а структура материала около места распила не пострадает.

Какие пилки для электролобзика лучше по дереву

Набор пилок для лобзика Hammerflex JG WD-PL 204-904 10 шт.

Мне нравитсяНе нравится

Для изготовления распиливающих элементов используется высокоуглеродистая инструментальная сталь. Набор включает 10 полотен, предназначенных для работы с мягкими породами дерева, пластиком, древесными плитами.

Кол-во, шт.	10
Тип хвостовика	Т-образный
Для какой марки лобзика подходит	Hammerflex, Bosch, Makita, AEG, Metabo Hitachi и др.
Маркировка	T101B (2)
T144D (2)
T101BR (2)
T111C (1)
T101AO (1)
T101D (1)
T119BO (1)
Цена, руб.	399

Плюсы и минусы

марка стали HCS
зубья разведены
хорошая заточка, благодаря шлифовке получается ровный срез

ограниченное применение пилок

Gross 78294 10 шт.

Мне нравитсяНе нравится

В набор входят полотна, которые можно применять для работы с разными материалами: дерево, металл, ДСП, ДВП, пластик, стеклопластик и пр. Почти все элементы имеют длину 100 мм, одно полотно – 75 мм. Диапазон толщины обрабатываемой древесной заготовки – от 2-х до 60 мм.

Кол-во, шт.	10
Тип полотен	универсальные
Тип хвостовика	EU
Тип реза	прямой, чистый, быстрый, фигурный
Какой шаг зуба, мм	4; 2,5; 2; 1,2
Материал, из которого сделаны пилы	хромованадиевая сталь
Параметры упаковки, ШхДхВ, мм	100х125х10
Вес упаковки, кг	0,104
Цена, руб.	1167

Плюсы и минусы

изделия относятся к группе оснастки для профессионального инструмента
отличная заточка и шлифовка
высокая стойкость к изнашиванию благодаря повышенной твёрдости сплава

высокая цена

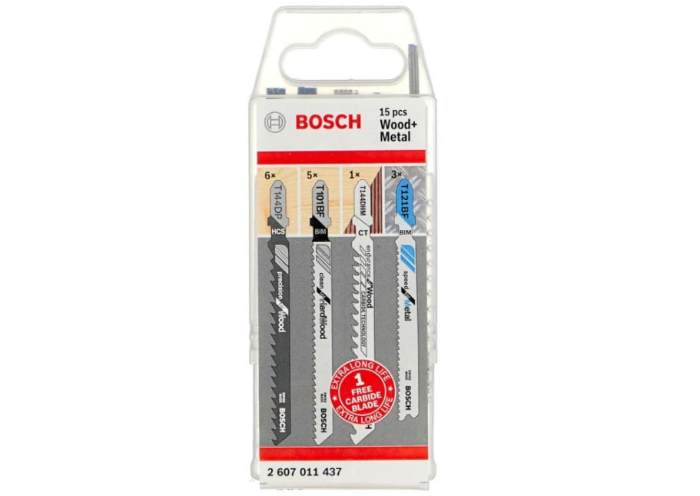

BOSCH 2607011437 15 шт.

Мне нравитсяНе нравится

Универсальный набор, предназначенный для работы с деревом и металлом. Полотна совместимы с популярной системой, определяющей тип хвостовика – Т-образный.

Кол-во, шт.	15
Тип полотен	универсальные
Тип хвостовика	Т-образный
Перечень изделий	T144DP Precision for Wood (6); T101BF Clean for Hard Wood (5); T144DHM Endurance for Wood (1); T121BF Speed for Metal (3)
Какой шаг зуба, мм	2; 2,7; 4
Материал, из которого сделаны пилы	HCS; HSS; МН
Параметры упаковки, ШхДхВ, мм	122х55х15
Вес упаковки, кг	0,100
Цена, руб.	1179

Плюсы и минусы

высокопрочный материал
длительный эксплуатационный период
хорошая заточка

существенных нет

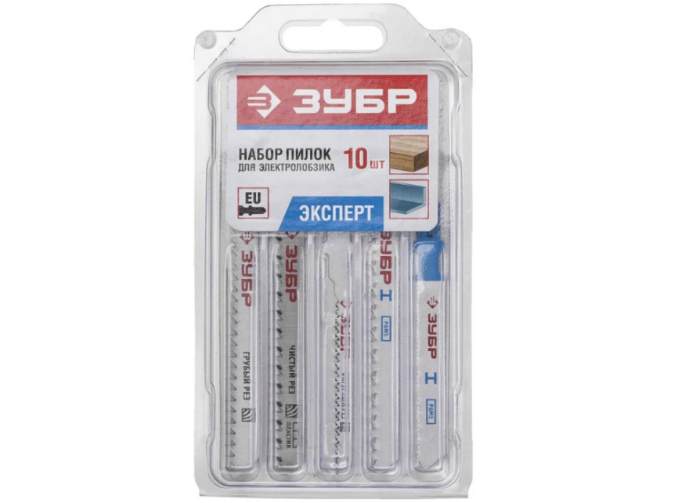

ЗУБР 15581-H10 10 шт.

Мне нравитсяНе нравится

Набор относится к серии Эксперт. Полотна подходят для работы с деревом мягких и твёрдых пород, цветными металлами, а также древесными плитами, пластиком.

Ко-во, шт.	10
Тип хвостовика	EU
Тип реза	прямой, фигурный, любой криволинейный
Назначение	универсальное
Какой шаг зуба, мм	1,2; 2; 2,5; 3
Маркировка элементов, водящих в набор	T127D (2); T111C (2); T101B (2); T119BO (2); T118A (2).
Габариты упаковки, ДхШхВ, мм	133х16х75
Вес, кг	0,06
Цена, руб.	659

Плюсы и минусы

хорошая заточка
при распиле не оставляет сколов
уверенный проход по твёрдому дереву и металлу

при проходе по металлу снижается скорость

DeWALT DT 2294 10 шт.

Мне нравится1Не нравится

Все элементы для распила уложены в пластмассовый футляр. Назначение изделий – работа с деревом, древесными плитами, металлом.

Ко-во, шт.	10
Тип хвостовика	хвостовик с одним упором
Тип реза	прямой, фигурный, быстрый
Назначение	универсальное
Материал	HCS
Маркировка элементов, водящих в набор	DT2165-2; DT2050-2; DT2163-2; DT2177-2; DT2160-2 П
Габариты упаковки, ДхШхВ, мм	130х100х10
Вес, кг	0,09
Цена, руб.	779

Плюсы и минусы

соответствие цены-качества
для изготовления полотен используется инструментальная сталь
прочный футляр

плохо идут по металлу
случаются поломки зубьев

Makita A-86898 5 шт.

Мне нравитсяНе нравится

Изделия предназначены для работы с деревом, пластиком, цветным металлом, сталью. Благодаря Т-образному типу хвостовой части пилки подходят для большинства моделей электролобзиков.

Ко-во, шт.	5
Тип хвостовика	Т-образный
Тип реза	прямой
Назначение	универсальное
Материал	HCS, HSS
Маркировка элементов, водящих в набор	В10S, В13, В16, В22, В23
Габариты упаковки, ДхШхВ, мм	171х88х4
Вес, кг	0,05
Цена, руб.	305

Плюсы и минусы

отменное качество
при проходе распиливающий элемент не грузнет, не заклинивает, если избегать перегрева

все элементы только для прямолинейного реза

Итоговая таблица рейтинга

DeWALT DT 2294 10 шт.
1

Hammerflex JG WD-PL 204-904 10 шт

Gross 78294 10 шт.

BOSCH 2607011437 15 шт.

ЗУБР 15581-H10 10 шт.

Makita A-86898 5 шт.

Виды лобзиков

Инструмент делится на несколько классов, в зависимости от различных параметров.

По типу привода в действие:

Ручной

Работа выполняется за счет поступательных движений инструмента, удерживаемого одной рукой.

Конструктивно это самый простой вариант.

Механический

Используется преимущественно в деревообрабатывающей промышленности для выполнения фигурного реза на длинномерных изделиях.

Представляет собой своеобразный станок.

Состоит из станины, пилы, ее привода и устройства натяжения, направляющих валов, поворотных устройств.

Может иметь подвижное и неподвижное позиционирование пилы.

В первом случае заготовка фиксируется на столе станины.

Электрический

Может быть бытовым и профессиональным.

В первом случае инструмент имеет небольшую мощность, способен справляться с металлом шириной до 4 мм и древесиной до 50 мм.

Мощность профессиональных лобзиков начинается от 580 Вт, используются при работе с металлом толщиной до 10 мм и деревом до 130 мм.

Электролобзик, в свою очередь, бывает:

• Сетевой – работает от бытовой сети.

• Аккумуляторный – работает от съемной аккумуляторной батареи.

По размеру и общей конструкции:

• Стационарные — выполняются в виде неподвижных габаритных станков.

• Ручные – при работе удерживаются в руке.

• Настольные – выполняются в виде небольших станочков, которые устанавливаются на плоской поверхности, либо крепятся зажимом (по типу струбцины) к ее краю.

Конструктивно представляют собой стол с закрепленным над ним держателем полотна.

Заготовка при работе перемещается относительно пильного полотна.

Особенностью инструмента является возможность выбора угла распиловки в любой плоскости.

При необходимости полотно можно повернуть перпендикулярно вертикали, и вертикальный лобзик трансформируется в горизонтальный.

В зависимости от рабочей части, лобзики делятся на:

• Инструмент с полотном – классический вариант.

Пилка либо натягивается в раме, либо крепится одной стороной в зажим (на электрических вариантах).

• Ленточные – пильное полотно выполнено в виде гибкого замкнутого кольца – ленты.

Будучи установленной на инструменте, движется по кругу по специальным валикам, один или несколько из которых выполняют натяжку.

Как правило, ленточные лобзики изготавливают в виде стационарных станков.

Работа с разными материалами

Лобзики можно классифицировать в зависимости от того, на работу с каким материалом рассчитано полотно, а также для каких работ оно предназначено:

• По дереву. Бывают для быстрого, чистого или фигурного реза.

• По металлу.

• Для полимерных материалов.

• Для специфических задач.

В качестве примера можно привести варианты для стекла и керамики, где рабочей частью полотна выступают не зубья, а напыление из алмазной крошки или карбида вольфрама.

• Универсальный.

Подходит для работы с большинством материалов, типа древесины, металла или пластика, но отличается невысоким качеством реза.

Кроме прочего, существуют так называемые ювелирные лобзики, относящиеся к ручному инструменту.

Они имеют малые размеры, небольшую глубину пропила и регулируемое расстояние для полотен.

Для аккуратных работ с миниатюрными деталями вместо классических пильных полотен используются струны.

Лобзик трансформер – подвид электрического варианта этого инструмента.

Его отличие от классического электроинструмента – передняя часть, в которой расположены все рабочие элементы, включая двигатель, редуктор, полотно и подошву, может быть в одно движение выставлена под различными углами к рукояти.

Таким образом, лобзик легко трансформируется в небольшую сабельную пилу.

Еще один подвид электроинструмента – грибовидный лобзик.

Этот инструмент имеет особую форму корпуса, за верх которого и выполняется захват рукой.

В качестве выключателя используется ползунок.

Удобен тем, что позволяет работать в ограниченном пространстве.

Им комфортно выполнять рез заготовки с любой стороны, и даже снизу.

Лобзики настолько часто используются, что при отсутствии этого инструмента может быть использована специальная насадка на дрель или шуруповерт.

Такой вариант представляет собой корпус, внутри которого находится механизм, преобразующий вращательное движение дрели в поступательное движение полотна.

Лазерный лобзик – это электролобзик с лазерным указателем, позволяющим производить точный и ровный пил на обрабатываемом материале.

Маркировка

Несколько символов и цифр располагаются на хвостовой части пилки. Они определяют вид материала полотна и ключевые характеристики режущей кромки. Дополнительно назначение уточняется цветовой маркировкой, надписями на полотне и шейке пилки. Поскольку именно компания Bosch является лидером в производстве режущих полотен для электролобзиков, то ее способ маркировки стал общепринятым. Это не стандарт, но другие производители стараются подстраиваться под него.

Символы на хвостовике

Комбинация букв и цифр позиционная. Это значит, что номер элемента в надписи имеет свое значение. Поскольку у каждой позиции может быть различное количество значений, то в единую таблицу их сводить нет смысла. Все доступные варианты перечислены ниже в виде списков.

Первая буква определяет тип хвостовика и может принимать следующие значения:

• T для T – образных;
• U для U — образных;
• M для хвостовиков Makita.

Далее идет цифра – это второй символ. Она определяет длину хвостовика и может иметь величины:

• 1 для коротких пилок (менее 75 мм);
• 2 для средней длины полотна (не более 90 мм);
• 3 для длинных полотен (не более 150 мм);
• 7 для пилок, длина полотна которых превышает 150 мм.

Третий и четвертый символы определяют назначение полотна. Единого правила по их заполнению не сложилось на сегодняшний день. Поэтому, чтобы не вводить в заблуждение читателей, их лучше пропустить. К примеру, значения 0 и 1 могут соответствовать древесине. В то же время 1 и 2 обозначают сталь. В результате значение 1 может соответствовать дереву и металлу одновременно. Пилки для лобзика Bosch еще не стали законодателем стандартов в этом случае.

Пятый символ определяет размер зубьев:

• A – мелкие;
• B – средние;
• C , D – крупные.

Шестой и последующие символы определяют спецификацию полотна и могут комбинироваться. Вот список их основных значений:

• X – для зубьев, имеющих прогрессивное расположение;
• O – для полотен с узкой обратной стороной;
• R – реверсивное расположение зубьев;
• F – используется режущая кромка и рабочая поверхность из специального прочного сплава;
• P – для пилок с аккуратным и точным спилом.

Между рабочей поверхностью и хвостовиком расположена шейка пилки. На ней могут быть нанесены буквы, которые определяют тип сплава, из которого изготовлено полотно. Самые распространенные сплавы такие:

• BiM – очень прочный сплав высокоуглеродистой и быстрорежущей стали (обозначаться может также и двумя буквами BM);
• HM – твердосплавное полотно;
• HSS – быстрорежущий материал;
• HCS – углеродистая сталь;
• CV – сталь из сплава хрома и ванадия;
• Riff – абразивный материал.

В обозначениях типов сплава часто бывает путаница, например, символами CV некоторые производители обозначают углеродистую сталь, в то время как остальные маркируют сплавы из хрома и ванадия.

Цветовая и текстовая маркировка

Назначение пилки можно определить по цвету хвостовика или по надписи, которая на ней расположена. Варианты цветовой маркировки определяют тип материала, с которым полотно должно работать:

• серый – дерево и производные;
• синий – металлы;
• красный – пластик.

Дублирующая надпись некоторыми производителями печатается непосредственно на рабочей части полотна. Область применения будет понятна тем, кто хотя бы немного знаком с английским языком. Вот примеры:

• Inox – нержавеющая сталь;
• Hardwood – панели ПВХ, твердые породы дерева;
• Alu – алюминий;
• Acrylic – поликарбонат.

Надписи могут обозначать не только материал, но и развод зубьев. К примеру «clean» говорит о том, что зубья практически не имеют разводки.

Сводная таблица наиболее распространенных видов

Пилки всех видов представить в виде одной таблицы невозможно, особенно с учетом всех перечисленных характеристик. Набор наиболее распространенных видов приведен в следующей таблице.

маркировка	древесина	ДСП	фанера	металл	жесть	пластик	плексиглас
T101AO	+	+	V	V
T101B	V	+	V
T101BF	V	+
T101BR	+	V	V
T101BRF	V	+	+
T101D	V	+	V
T111C	V	V
T119B	+	+	V	V
T119BO	V	+	V	+	+
T144D	V	V
T244D	V	V
T301CD	V	+	+
T118A	V	+
T118AF	V	+
T118B	V
T127D	+	V
T127DF	+	V
T227D	+	V

Таблица 1. Наиболее распространенные виды пилок и область их применения. Обозначения: «V» — специально предназначена для работы с материалом, «+» — может использоваться.

Как видно из таблицы, есть модели полотен, которые специально предназначены для металлов или древесины. Но их можно применять и к другим материалам. Пластик можно пилить практически всеми разновидностями полотен.

Форма режущей части

Зубья пилок для электролобзика являются его режущей частью. Она может подразделяться на:

Таблица характеристик пилок по дереву.

1. Режущая часть, в которой зубья отфрезерованные, разведенные. Разводка зубьев, которые согнуты через один вправо и влево, предотвращает нагрев режущего инструмента, помогает удалению опилок, которые образуются в результате реза. Ширина разводки пилки сделана профессионально, если она оставляет срез, равный полуторной толщине полотна. Такие разновидности применяются для быстрого реза различных по твердости деревянных, пластмассовых, металлических изделий.
2. Режущая часть с отфрезерованными зубьями в виде волн. Настройка режущего инструмента производится не через зуб, а по несколько штук в противоположные друг от друга стороны. Такое полотно используется, когда необходимо получить чистый и ровный срез. Это актуально при отрезании пластмасс, цветных металлов и других нетвердых материалов.
3. Режущая часть с отшлифованными зубьями. Она имеет коническую форму. Такой режущий инструмент, с конической обработкой используется для «чистового» распила пластмасс и различных пород дерева.
4. Режущая часть с разведенными зубьями отшлифована. Такой режущий инструмент применяется для быстрой, неаккуратной распиловки древесины малого диаметра (до 50 мм). Он используется для работы с ДВП и ДСП.

Фирмы-производители для удобства потребителей разработали специальную маркировку и наносят ее на хвостовую часть режущего устройства. В этой маркировке используются группы букв и цифр.
