Пиролизный котел, его принцип работы и устройство

Устройство и принцип работы котла

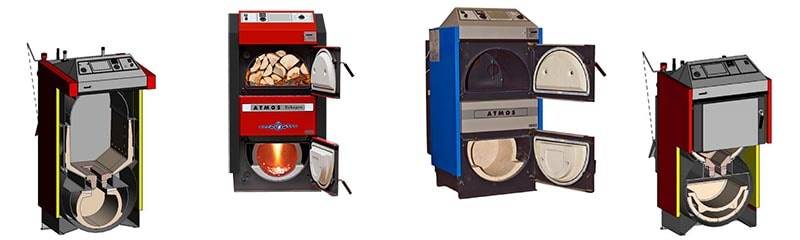

Камера первичного сжигания или пиролизная камера напоминает своим устройством топку обычной печи. Твердое топливо (дрова, опилки, древесные или торфяные брикеты, пеллетные гранулы) помещается через загрузочное окно на массивную огнеупорную решетку – колосник, обеспечивающий приток к топливу воздуха, который называют первичным.

Принцип работы котла длительного горения

Пиролизный газ принудительно, реже самотеком попадает во вторичную камеру – камеру сгорания или камеру дожига, в которую осуществляется подача достаточного количества воздуха, который называют вторичным. От контакта с кислородом нагретый до высоких температур (более 300 градусов Цельсия) газ моментально вспыхивает и горит с выделением большого количества тепла. Происходит выполнение главной функции котла – нагрев теплоносителя.

Подробно принцип работы пиролизного котла показан на видео.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ ( )

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

• Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
• С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
• Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Пиролизный котел: что это значит, его устройство

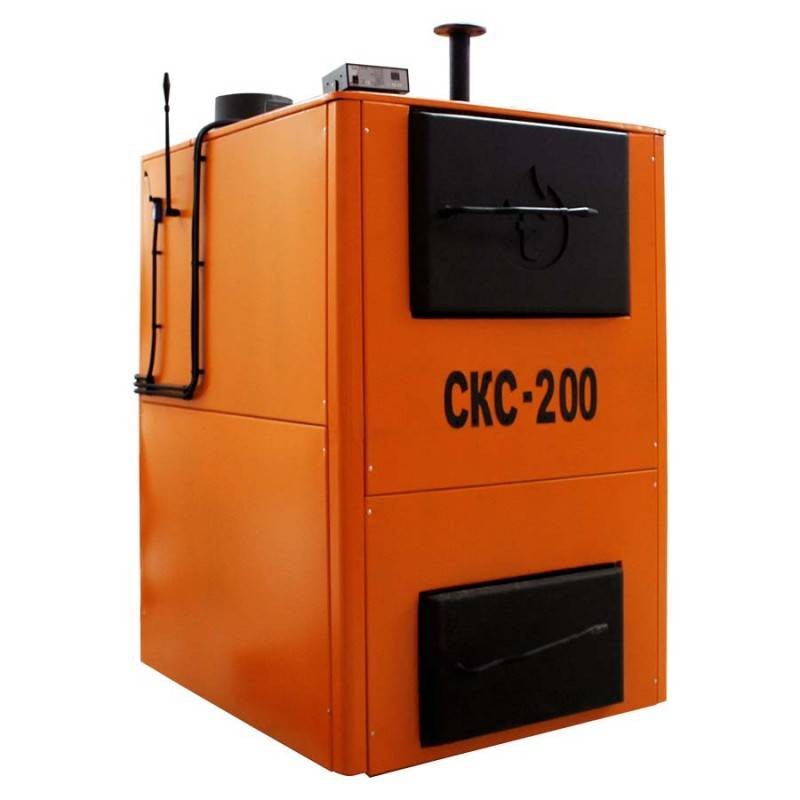

Конструкция пиролизного котла выглядит следующим образом:

1. Дымоход.
2. Блок управления.
3. Загрузочный бункер.
4. Форсунка.
5. Камера сгорания.
6. Теплообменник.

Отопительный котёл на основе пиролиза представляет собой двухкамерный агрегат — в этом его особенность. Главная химическая реакция в этих камерах:

1. Камера загрузки или газифицирующая камера. Здесь происходит предварительное термическое разложение сырья. Органика под воздействием высоких температур превращается в горючий газ. Для поддержания тления в камеру направляется первичный воздух. Горение при температуре 300—800 °C.

Фото 1. Камера загрузки топлива в пиролизном котле. Внутренняя отделка выполнена шамотным кирпичом.

1. Камера сгорания. После тления выделенный воздух и газ попадают сюда. Здесь образовавшийся газ горит, как обычный природный. Температура в среднем 1200 °C. Именно на этом этапе выделяется очень много тепла, необходимого для отопления. В то же время происходит сильное аэродинамическое сопротивление, поэтому необходима принудительная тяга, роль которой выполняет дымосос.

Два пространства между камерами разделяет колосник, в который загружается топливо. Там оно поджигается и запускается дымосос. Колосник препятствует выходу тепла из верхней камеры загрузки и обеспечивает лёгкий поток первичного воздуха.

Пиролизные топки оснащены переключателями тяги, которые разжигают топливо. Таким образом, в начале розжига котёл функционирует как устройство прямого горения, а после закрытия задвижки переключается на пиролиз.

Плюсы и минусы

К отрицательным характеристикам твердотопливного котла относят:

• очень высокая стоимость;
• необходимость подготавливать дрова, которые должны быть абсолютно сухими;
• работает от электрической сети.

Несмотря на минусы, у газогенераторного устройства есть и плюсы. Это:

• комфортное тепло с пиролизным котлом;
• достаточно прост в использовании;
• выделяется очень маленькое количество вредных элементов;
• способен довольно долго работать после того, как будет положено топливо;
• можно применять при любом виде системы подачи тепла;
• можно полностью автоматизировать процесс;
• применяется для утилизации таких материалов, как пластмасса, резина и полимеры.

Данный вид твердотопливного кола для отопления в своей особенности конструкции имеет несколько участков: отделения для топки, теплообменник и узел, который подводит воду к устройству.

При самостоятельно сборке пиролизного котла, необходимо правильно сделать схему и чертеж. Затем по ней собрать агрегат, который сразу же можно проверить, а в дальнейшем использовать в быту. Для создания необходимо лишь проследить за герметизацией труб отопления, которые подводят воду, чтобы избежать различных неприятностей в будущем. При правильной сборке котла длительного горения, оборудование очень быстро нагревается до нужной температуры, потратив всего полчаса.

Фото схемы пиролизного котла

Любая газогенераторная машина в своей конструкции содержит две камеры. Одна камера котла служит для наполнения ее необходимым топливом, где происходит разложение на сухие остатки и горючий газ. Он перемещается в следующее отделение. Внутрь оборудования подается дополнительный воздух с помощью специального вентилятора, для того, чтобы эффективнее происходило горение дров. Дым, образующийся в данном процессе, удаляется через установленный дымосос. Камеры отделены между собой колосником, изготовленным из чугуна.

При больших значениях температурного режима и отсутствия кислорода, из древесины выделяется газ, при смешивании его с потоками воздуха происходит нагревание теплообменника до 1200 градусов. После этого тепло передается теплоносителю системы. Отработанные газы выходят через специальную трубу дымохода. В состав входит смесь паров воды и углекислого газа. В дымоходе рекомендуется сделать слой материала, который состоит из минеральной ваты, покрытой сверху специальной фольгой. Он делается для того, чтобы при охлаждении не образовывались деготь и конденсат, которые могут оказать довольно негативное воздействие на трубу.

Все отделения котла на пиролизе оснащены огнеупорочной футеровкой, которая выкладывается из шамотного кирпича. Именно она создается благоприятные условия для сгорания топлива в пиролизном котле.

Как сделать пиролизный котёл своими руками

Технологический процесс изготовления котла пиролизного принципа действия включает выполнение слесарных и сварочных работ.

Необходимые материалы и инструмент

Для изготовления качественного агрегата необходим опыт в работе со следующими инструментами:

• аппарат электросварочный;
• дрель электрическая;
• угловая шлифмашина;
• набор слесарных инструментов — угольник, уровень.

Потребуются материалы и комплектующие:

• металл:
  • листовой, толщина 4 мм, 7,5 м²;
  • труба — 8 м (диаметр 57 мм, толщина стенки 3,5 мм);
• полоса сталь (толщина 4 мм, ширина 20 мм) — 7,5 мп;
• полоса сталь (толщина 4 мм, ширина 30 мм) — 1,5 мп;
• полоса сталь (толщина 5 мм, ширина 80 мм) — 1 мп;
• шамотный (огнеупорный) кирпич — 15 шт;
• профтруба 60×30 (толщина стенки 2 мм) — 1,5 мп;
• профтруба 80×40 (толщина стенки 2 мм) — 1 мп;
• круг отрезной d 230 — 10 шт.;
• круг шлифовальный d 125 — 5 шт.;
• электроды — 5 пачек;
• датчик температуры.

Им автоматически выполняются манипуляции с заслонкой: открытие (для увеличения температуры горения) и закрытие (при достижении температурой максимального значения)

Температурный датчик — это механическое устройство контроля количества воздуха, проходящего в камеру сгорания.

Продуктивность работы котла зависит от функционирования дымоотводящей трубы. Для обеспечения хорошей тяги дымоотвод должен соответствовать требованиям качества:

• высота не меньше 5 метров;
• хорошее утепление;
• отсутствие резких изгибов;
• отвод конденсата;
• простой доступ для чистки.

Чертежи и схемы устройства

Пиролизный котёл без принудительной вентиляции имеет наиболее простую схему. Энергонезависимость конструкции удешевляет эксплуатацию агрегата.

Схема пиролизного котла с естественным дымоотводом имеет вид:

Для повышения высокого КПД некоторые конструкции имеют двойные стенки основания

Котёл состоит из трёх основных камер:

• загрузочная, служащая для заброса топлива;
• камера дожига, куда подаётся вторичный воздух;
• теплообменник, выходящий в трубу.

Горение сырья направляет поток газа сверху вниз. При подаче воздуха под колосники в массив шамотного кирпича происходит дожиг горючих газов. Продукты распада уходят через теплообменник в дымоотвод. Регулировка тяги выполняется термодатчиком на выходе из котла с помощью цепочки, связанной с заслонкой подачи вторичного воздуха.

Подробную деталировку с размерами и допусками можно взять в стандартном чертеже:

A — контроллер контура котла; B — дверца загрузки; C — крышка зольника; D — дымоотвод; E — муфта для датчика температурного предохранителя; F — патрубок предохранительного клапана; G — подающая магистраль контура; H — подвод холодной воды в теплообменник; L — обратная магистраль контура котла; M — расширительный бак

Пошаговая инструкция изготовления агрегата

Изготовления пиролизного котла своими руками разделяется на этапы:

1. Согласно чертежу выполняется разметка и нарезка деталей для корпуса. После «прихватывания» элементов производится контрольный замер, затем делаются сварочные швы. Установленные на свои места задняя панель и боковые стенки свариваются с двух сторон, зачищаются, обрабатываются сварочным герметиком.
2. Производится монтаж труб теплообменника.
3. После наваривания внешней стенки и обечаек дверок устанавливается механический регулятор контроля теплоносителя.
4. Дымоход собирается наращиванием трубы Последующую часть нужно вставлять внутрь предыдущей, чтобы конденсат не попадал на внешнюю сторону. Готовая конструкция окрашивается огнеупорной краской.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Принцип работы пиролизного котла

Применительно к отопительным котлам пиролизом называется горение топлива при недостаточном количестве кислорода. При этом топливо выделяет большое количество газов, практически все из них горючие. Эти газы направляются в специальную камеру сгорания и дожига, куда подается вторичный воздух. Газовоздушная смесь вспыхивает, выделяя большое количество тепла. Тепловой энергии выделяется намного больше, чем можно извлечь при обычном горении дров или угля. Дело в том, что многие из образовавшихся при горении топлива летучих веществ, имеют очень высокую температуру сгорания. В результате, из того же количества топлива, пиролизные котлы извлекают больше тепла.

Конструктивная особенность пиролизных котлов — топка, состоящая из двух камер. В одну закладывается топливо (часто это верхняя часть топки), в ней же происходит выделение газов, и потому эта часть называется камерой газогенарации. Через неширокую горловину газы попадают во вторую камеру — дожига. Тут перемешиваются с вторичным воздухом, вспыхивают и сгорают практически без остатка.

Пиролизный котел с нижней камерой дожига

В среднем КПД пиролизников — выше 85%. Есть модели, способные выдавать 92% и даже немного больше. Но данные показатели возможны только и исключительно при использовании сухого топлива. Его влажность должна быть 5-8%. При 40% содержании влаги горение может полностью затухнуть, а при 20% просто буде неэффективным. И это — один из главных недостатков этой технологии: дрова и уголь приходится предварительно сушить, например, сделав площадку возле дымовой трубы. Просто дрова, просушенные в дровнике не пойдут, как и уголь, взятый из кучи на улице.

В видео продемонстрирован котел, в котором камера дожига находится вверху. Хотя котлы такого типа имеют более простое строение (образовавшиеся газы сами поднимаются вверх), самодельщики предпочитают камеру с нижним располодением камеры дожига (как на фото выше).

Пошаговая инструкция по изготовления пиролизного котла своими руками

Этапы сборки пиролизного котла своими руками

• Выберите место для установки пиролизного котла. Пол и стены желательно обшить термоизолирующим материалом. Доступ к агрегату должен быть беспрепятственным. Расстояние между стенами и агрегатом – не менее 20см.
• Подготовьте чертежи для котла.
• Приобретите материалы для непосредственной изготовки.
• По чертежам вырежьте элементы устройства.
• Отверстия для труб теплообменника можно вырезать при помощи лобзика ВД 40 и банки. Просто очертите на листе металла банку диаметром 230 мм и вырежьте.
• Первым делом сварите листы металла между собой для камеры дожига.
• Приварите дно камеры асификации и отверстие под горелку.
• Установите трубы в предварительно вырезанные отверстия.
• Приварите трубы к конструкции с помощью сварки.
• Наметьте места для распорок (их приваривают, чтобы исключить деформацию от давления).
• Постепенно, обшевая полученную конструкцию внешним кожухом из металла, приваривайте распорки и, естественно, металлический кожух.
• С помощью сварки зафиксируйте металлические выступы для «дверок» (в топочную и зольную камеры).
• Изготовьте загрузочную дверь. Продумайте механизм крепления.
• Прикрепите к двери уплотнительный шнур и ручки.
• Расположите шамот в котле, согласно чертежам (в камере газофикации).
• С помощью сварки прикрепите трубы к внешнему корпусу. Одна для подачи воздуха, вторая для дымоотхода.
• При желании пройдитесь по листам шлифовальной машинкой.
• Установите центробежный вентилятор.
• Покройте корпус грунтовкой. Также можно нанести слой термоизоляционной краски.
• Подключите электрический беспребойник.
• Прикрепите термодатчик к конструкции.

Делая пиролизный котел своими руками, вы можете быть уверены в качестве прибора, а также не ограничены строгими рамками характеристик готовой продукции

Тонкости при изготовке агрегата

• проём для горючего сырья следует вырезать немного выше, чем у котлов с твёрдоотпительной системой;
• обязателен для установки ограничитель в топливной камере, для контроля воздуха. Его (ограничитель) можно сделать из трубы ( диаметр – 70мм); внизу ограничителя приварите стальной диск. Расстояние между стенок – 40мм;
• отсек для топлива сделайте прямоугольным;
• если в вашем чертеже котел будет с внутренними трубами – то, их нужно немного изогнуть.

Советы по монтажу

• Установка пиролизного агрегата должна производиться при строжайшем соблюдении требований пожарной безопасности. Это устройство подразумевает процессы горения, которые характеризуются высокими температурными показателями.
• Котельная должна находиться в отдельном нежилом помещении.
• Чтобы соблюдать правильное вентилирование воздуха, нужно предусмотреть отверстие размером 100 см2.
• Монтаж агрегата производится на кирпичном или бетонном основании.
• Для топки перед камерами должна быть установлена защиты. Она представляет собой металлический лист толщиной 2 мм.

На этом самостоятельный монтаж пиролизного котла окончен. Как вы уже успели заметить, в этом нет ничего сложного. Главное, чтобы подробная схема пиролизного котла была правильно сделана. Если же вы не уверены в собственных силах, то не стоит испытывать судьбу – обратитесь к профессионалам.

Первый этап – теория

Несмотря на кажущуюся сложность, принцип работы пиролизного котла очень прост, но невероятно эффективен.

Следующий этап – теоретический. Необходимо посмотреть на схему сборки, разложить отдельные части на рабочей территории и убедиться, что вы понимаете, как и из чего будет состоять наш пиролизный котел, собираемый своими руками. Если вы не можете сложить в уме схему, то у вас ничего не получится – вы должны представить себе, как стоят те или иные инструменты, как собирается теплообменник, как течет внутри теплоноситель. Как только вы поймете конструкцию котла, можете приступать к его сборке.

На первом этапе собираем камеру сгорания и камеру дожигания, используя для этого раскроенные металлические листы

Обратите внимание, что все швы должны быть надежными и герметичными. Если у вас нет опыта работы с электросваркой, пригласите опытного специалиста. В процессе сборки камеры сгорания уделите внимание воздушным каналам и их правильному расположению – они изготавливаются из профильной трубы

В камеру дожигания проводится трубка для подачи вторичного воздуха

В процессе сборки камеры сгорания уделите внимание воздушным каналам и их правильному расположению – они изготавливаются из профильной трубы. В камеру дожигания проводится трубка для подачи вторичного воздуха

Камера дожигания подвергается футеровке шамотным кирпичом – это увеличит надежность пиролизного котла, собираемого своими руками. При необходимости, обточите кирпичи с помощью болгарки.

Следующий этап – сооружение теплообменника. Он выполнен по жаротрубной схеме – это множество металлических труб, сквозь которые пропускается раскаленные продукты сгорания. Они передают полученное тепло теплоносителю, который омывает их и отправляется в отопительную систему. Трубы привариваются к двум металлическим листам и обвариваются с двух сторон – этот узел будет испытывать термическую нагрузку, поэтому он должен быть максимально прочным. Далее теплообменник приваривается к камерам.

На следующем этапе готовим дверки зольника и загрузочной камеры. Их можно приобрести уже готовыми или сделать самостоятельно. Также привариваем трубу дымохода, которая начинается от теплообменника. В заключение собираем и обвариваем металлический кожух нашего пиролизного котла. Далее производится проверка его герметичности –для этого агрегат наполняется водой и закупоривается, в дальнейшем течи завариваются.

Последний этап – покраска котла и установка дверок. Покраска выполняется жаропрочной краской, но перед этим металл необходимо отшлифовать и покрыть грунтовкой. Также устанавливаем дверки, оснащаем их ручками. Изготовление пиролизного котла своими руками почти закончено, осталось лишь провести предварительное испытание.

Порядок изготовления пиролизного котла

Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.

Полезные рекомендации

1. Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
2. Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
3. Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
4. Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.

Инструкция

Чертеж пиролизного котла

Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.

Второй шаг. Вырезаем отверстия для трубников и дымососа.

Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.

Стенки котлаДверцаЗольник

Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.

Котел

Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.

Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.

Корпус пиролизного котла изнутри

Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.

Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.

Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.

Десятый шаг. Подключаем к агрегату водяной контур.

Одиннадцатый шаг. Устанавливаем дутьевой насос.

КотелПиролизный котел своими руками

Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.

Вытяжка около котлаБлок автоматики (подключен насос, вытяжка и датчики)

Рекомендации по установке и эксплуатации

Собранный своими руками пиролизный котел необходимо установить на небольшом фундаменте – соберите его из кирпича или соорудите бетонную стяжку. Рекомендуемая толщина – около 10 см. Установив аппарат на подготовленном месте, удостоверьтесь, что он не качается и стоит достаточно устойчиво. Только после этого приступайте к дальнейшим операциям.

Для обеспечения пожарной безопасности постелите перед котлом (с той стороны, где располагается дверца камеры сгорания) металлический лист. Если из топки выпадут горящие угольки или дрова (случается всякое), лист не даст огню распространиться. Следует отметить, что это достаточно распространенное требование для всех твердотопливных котлов и прочих агрегатов, вроде каминов и печей-каминов.

Плазменная резка металла — самая точная и филигранная, но доступ к такому оборудованию есть не у всех. Однако, обычный сварочный аппарат справится с той же задачей ничуть не хуже.

Отдельное внимание уделяется расстоянию между пиролизным котлом, собранным своими руками, и стенками – оно должно составлять не менее двух метров. Также следует обеспечить хорошую вентиляцию помещения, так как отопительное оборудование довольно интенсивно сжигает кислород – нужно обеспечить его приток. Для этого достаточно сделать вентиляционную отдушину

Для этого достаточно сделать вентиляционную отдушину.

Изготавливая пиролизный котел своими руками, не экономьте на металле. Помните, что металл толщиной 4-5 мм прослужит значительно дольше, чем металл толщиной всего 3 мм. Если камеры дожигания или сгорания прогорят, вам придется провести довольно сложный комплекс ремонтных работ – пиролизный котел нужно будет разрезать, заменить прогоревшие детали, после чего сварить его обратно и испытать.

Рекомендации по эксплуатации:

• Не используйте в изготовленном своими руками пиролизном котле сырые дрова – они плохо воспламеняются, с трудом прогорают и неохотно отдают продукты пиролиза. Оптимальное содержание влаги в древесине – не более 15-20%. Приобретая сухие дрова, выделите место под их хранение – сюда не должны попадать атмосферные осадки;
• Обязательно используйте автоматику и группу безопасности – это поможет предотвратить выход пиролизного котла из строя. Помните, что собранные своими руками отопительные агрегаты нуждаются в особенном контроле;
• Перед началом каждого отопительного сезона проверяйте котел и отопительную систему на герметичность. Также нужно проверять проходимость дымохода – его чистка осуществляется раз в 4-5 лет;
• Не делайте слишком большой запас по мощности – собранный своими руками пиролизный котел повышенной мощности не сможет обеспечить нужный КПД и будет сжигать топливо зря. Если нужен очень мощный агрегат, присмотритесь в сторону заводских моделей.

Следуя этим рекомендациям, вы сможете обеспечить свой дом теплом, не затрачивая много денег на электроэнергию и обходясь без газа. Среднее потребление электроэнергии пиролизным котлом, собранным своими руками, составляет 80-120 Вт/час (при работающем вентиляторе).

Изготовление котла

Пиролизный котёл изготавливается в такой последовательности:

1. Если для изготовления прибора будет использоваться газовый баллон, бывший в употреблении, то необходимо стравить остатки газа, открутить болты, которые удерживают горловину баллона, и слить газолин. После этого газовый баллон необходимо заполнить водой и выдержать несколько дней.
2. Затем болгаркой баллон распиливается поперёк немного выше сварочного шва. Таким образом, получится идеально ровный металлический цилиндр длиной более 130 см. Внутри этого цилиндра будет происходить пиролизное горение древесины, но тепло выделяемое во время этого процесса должно быть передано теплоносителю. Теплоноситель будет находиться в рубашке, которая будет “одета” на цилиндрическую камеру сгорания.
3. Для изготовления рубашки необходимо вырезать из листовой стали 6 пластин: 2 прямоугольные пластины размером 60 * 60 см, и 4 пластины 120 * 60 см. В пластинах размером 60 * 60 см следует вырезать круглые отверстия ровно посередине квадрата. Диаметр этих отверстий должен равняться внешнему диаметру цилиндра, изготовленного из газового баллона.
4. Чтобы отверстия идеально подходили для размещения в них пропанового баллона, следует установить на пластину обрезанную крайнюю часть баллона ровно посередине и обвести её маркером. Затем, уже по намеченному рисунку, вырезать отверстие с помощью газового резака.
5. Когда изготовление отверстий в нижней и верхней грани будет закончено, из всех приготовленных ранее пластин сваривается ёмкость высотой 120 см и шириной 60 см. Грани с прорезями будут располагаться соответственно в верхней и нижней части резервуара.
6. Когда рубашка для баллона будет готова, его помещают внутрь прямоугольного резервуара таким образом, чтобы был отступ от плоскости рубашки сверху около 5 см.
7. Затем цилиндр тщательно приваривается к плоскости рубашки. К водяной рубашке привариваются два патрубка.
8. Один в нижней части резервуара, он будет использоваться для входа охлаждённого теплоносителя, другой в верхней части рубашки, через него будет осуществляться забор нагретой жидкости. Оба патрубка имеют диаметр трубы 28 мм.
9. Когда водяная рубашка будет полностью изготовлена, из металлического “блина”, который образовался при вырезании отверстий для баллона, изготавливается разграничительная пластина. Эта пластина позволит оградить горящий пиролизный газ от топлива, расположенного внутри топочной цилиндрической камеры. С одной стороны к “блину” приваривается уголок 50*50 мм.
10. Уголок необходимо установить крест накрест. Таким образом, будет поддерживаться постоянный зазор между заградительной перегородкой и тлеющим топливом.
11. Из верхней части баллона, которая была отпилена, изготавливается крышка, для загрузки топлива внутрь пиролизного котла, а также для отвода продуктов горения древесины в специально смонтированный для такой печи дымоход.
12. Для того чтобы крышка закрывала топочный цилиндр сверху достаточно плотно необходимо к отпиленной крышке по окружности приварить полосу металла толщиной 1 мм и шириной 50 мм. В верхней части крышки делается отверстие с помощью резака и приваривается отрезок трубы диаметром 112 мм и длиной 0,5 метров.
13. В нижней части баллона делается отверстие под размер дверцы зольника, которая затем приваривается электросваркой. Дверца должна иметь в своей конструкции надёжное запорное устройство, исключающее самопроизвольное открытие во время работы отопительного прибора.
14. Для регулировки интенсивности горения топлива рядом с дверцей зольника приваривается патрубок диаметром 28 мм, на котором нарезается резьба и устанавливается водопроводный кран с червячным запорным механизмом. Таким образом, можно будет полностью перекрыть поступление воздуха в камеру сгорания, что приведёт к уменьшению интенсивности горения дров, и этот процесс будет продолжаться не менее 8 часов.

Итоги

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Стоимость самодельной модели

Безусловно, основная причина, почему принимаются за изготовление пиролизного котла своими руками, ищут чертежи и принцип работы — банальная экономия. В среднем по регионам стоимость готового котла варьируется от 36 000 руб. (мощность 10 кВт, площадь 100 кв.м.) до 140 000 руб. (мощность 38 кВт, площадь 300 кв.м.). При самостоятельном изготовлении котла получается сэкономить от 500 до 1500 у.е. за счет стоимости материалов и личного труда.

Видео 1 Пиролизный котел 15-25 кВт — изготовление и испытание

В любом случае, этот вид работ нельзя назвать недорогим или легким, поэтому прежде чем решится сделать пиролизный котел своими руками, оцените свои возможности изучите все чертежи и подберите именно те материалы которые необходимо.
