Планы эвакуации при пожаре по гост

Как сделать план эвакуации. Требования к планам эвакуации в 2017 году.

В 2017 году план эвакуации разрабатывается в соответствии с требованиями ГОСТ Р 12.2.143-2009 (вступил в силу с 01.07.2010г.) и содержит графическую и текстовую информацию. План должен изготавливаться на основе фотолюминисцентных материалов.

План эвакуации предназначен для ознакомления людей, входящих в здание/помещение с имеющимися путями эвакуации, аварийными и эвакуационными выходами из здания , а также с расположением средств первичного пожаротушения (огнетушители, пожарные шкафы, краны), средств первой медицинской помощи и дополнительных средств спасения (аптечки, противогазы, ГДЗК) и оборудования, которое поможет известить находящихся в здании людей о пожаре и вызвать спасателей (кнопки пожарных извещателей, аварийные телефоны для вызова пожарной службы).

Почему нужен план?

У нас в России говорят, что пока гром не грянет, мужик не перекрестится. Все верно и про русское «авось». Менталитет у нас такой. Но как бы там ни было, а начать действия по созданию пожарной безопасности пришлось. В стране произошли пожары, во время которых погибло много людей. Этих жертв можно, нужно было избежать при грамотной организации вывода от источника пожара.

Сейчас каждое предприятие, учреждение обязано разработать целый комплекс документов под общим названием «План проведения тренировок по эвакуации людей при пожаре». Он создается в соответствии с методическими рекомендациями по организации эвакуационных занятий.

Успешное эвакуирование людей зависит от многих факторов:

1. Наличие освещения. Нередко электричество отключается, а спасаемые могут заблудиться в темноте.
2. Появление дыма, он также снижает видимость.
3. Психофизические особенности людей. Они бывают двух видов:

• фуга или бег;
• оцепенение или ступор.

Отмечается, что только 3 % мужчин и женщин не способных воспринимать речь, от 10 до 20 % людей чувствуют некоторое сужение сознания. Основная масса народа способна здраво осмысливать действительность, тем не менее, заражается паникой, вовлекается в общее движение. Поэтому необходимо проводить учения с отработкой навыков действий в чрезвычайной ситуации.

Организация тренировок по эвакуации с объекта

План проведения тренировки по эвакуации людей при пожаре в офисе, школе, детском саду, магазинах, других многофункциональных центров отличается от того, который разрабатывается на производственных предприятиях.  Здесь возникают организационные трудности, так как в учениях участвуют дети или совсем посторонние люди. Поэтому выводом людей командуют ответственные за определенные участки:

• преподавали за класс, в котором они проводят занятие;
• руководители кружков, секций руководят людьми, занимающимися на момент возникновения возгорания;
• в магазинах и центрах за эвакуацию отвечают работники, назначенные руководителем, например: работники службы охраны, начальники подразделений.

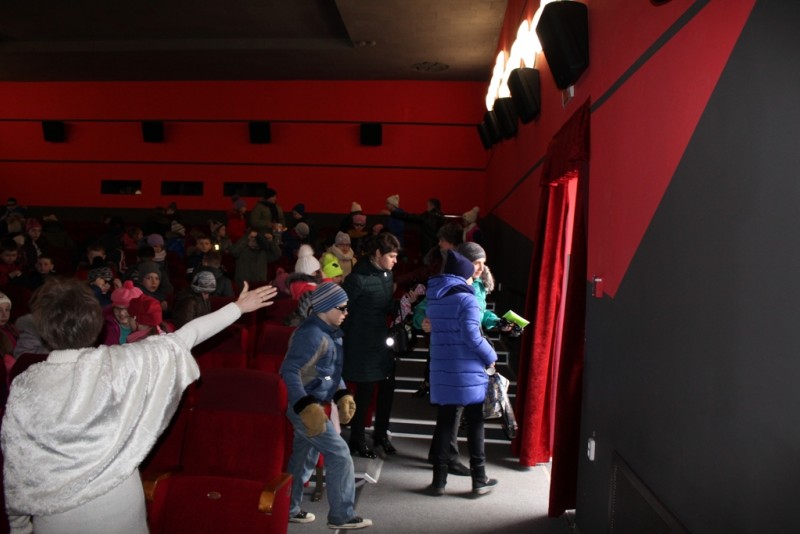

Эвакуация из кинотеатра

Они организовывают движение в сторону аварийного выхода, открывают двери, задвижки на дополнительных дверных полотнах для увеличения пропускной способности, следят, чтобы никто не остался и не отстал.  После завершения эвакуирования в офисах, школах, детских садах контролируется наличие работников и детей.

Виды планов

От конструкции здания, количества работающих в нем людей зависит вид плана эвакуации. На каждом этаже размещают минимум один план, который называют этажным.

Иногда требуется секционный план. Его изготавливают и устанавливают, когда площадь конкретного этажа превышает 1000 м2. По аналогии действуют, если эвакуационных или аварийных путей несколько, и они отделены всевозможными перегородками, а в путях к ним сложно разобраться без дополнительной информации.

Секционный план также необходим для этажей с турникетами, нестандартным механизмом отрывания дверей (вращающимся, опускающимся). Такие планы разрабатываются с учетом того, что схемы на экземплярах охватывают всю площадь этажа, и часть изображений дублируются, чтобы сохранить их наглядность и удобство пользованием.

Локальные планы эвакуации составляют для помещений гостиничного типа, больниц и подобных зданий. Их размещают в палатах, номерах и т.д. В случаях, когда помещение разграничено на множество огороженных частей, арендуемых или находящихся в собственности нескольких фирм, то предполагается наличие именно локальных планов эвакуации для каждой из этих частей.

Существуют сводные планы, объединяющие все остальные схемы и инструкции. Их разрабатывают для целого здания или другого объекта. При создании изображения с путями эвакуации для транспорта (наземного, водного либо воздушного) прибегают к изучению специализированных стандартов и соответствующих кодексов.

Обозначения в них могут отличаться от обычных. Изменения в законодательстве, нормативно-правовых актах, регламентах влекут за собой пересмотр всех планов эвакуации и их переделку. На сводном плане отмечают расположение локальных, этажных и секционных планов эвакуации.

Значение плана

План эвакуации должен висеть на видном месте, чтобы каждый мог свободно его изучить и запомнить, а в экстренной ситуации быстро найти выход из помещения с его помощью. На плане схематически показан путь передвижения в случае возникновения пожара или другого бедствия, описан порядок действий, указано расположение инвентаря для первичного пожаротушения и аппаратов для информирования о чрезвычайной ситуации.

План помогает своевременно и правильно сориентироваться, самостоятельно покинуть даже незнакомое здание, в котором человек оказался в первый раз. или аварии регулирует потоки людей в общественных местах, подсказывает, по каким телефонам надо звонить в службу спасения. Это важный информационный документ, для которого разработаны свои требования.

Требования к наполнению

План эвакуации — схематическое изображение эвакуационных путей, выходов с обозначением спасательных средств, а также безопасных или незадымляемых мест, лестниц, площадок.

К схеме прилагают инструкцию, в которой описывают правила поведения людей и их обязанности при возникновении аварийной ситуации или же ее ликвидации.

В графической части могут присутствовать знаки безопасности. Допускается обозначать их с помощью букв или цифр. Масштаб знаков по всему плану должен быть одинаковый. Разрешенные размеры указаны в соответствующем ГОСТе. Не запрещено использование условных графических обозначений. Они нужны для уточнения характеристик различных средств, применяемых для защиты во время пожаров.

Дополнительно указывают порядок эвакуации, ручного включения автоматических систем, манипуляций с оборудованием.

Для некоторых видов планов, например, этажного, предусмотрено место под номер этажа. Название организации пишут в левом углу в нижней части документа, а в правом – маркировка с данными о самом изделии. Маркировка включает торговый знак предприятия-изготовителя, номер стандарта, яркость и длительность свечения, дату непосредственного изготовления.

Короткие сроки изготовления

Создание плана эвакуации в среднем занимает 5 рабочих дней:

Конструктор планов эвакуации в примерах

При заказе нескольких одинаковых планов эвакуации у заказчиков закономерно возникал вопрос о том, будут ли 2-й и последующие планы стоить дешевле, ведь макет рисуется один раз. Именно для ответа на этот и другие схожие вопросы мы создали Конструктор планов эвакуации и добавили в товарные карточки таблицу с перечнем позиций, составляющих стоимость каждого конкретного плана. Теперь вы получаете счет в более развернутом виде. Но как говорится — лучше один раз показать, чем сто раз рассказать, поэтому приведем примеры

Фотолюминесцентные планы в пластиковой рамке или алюминиевом багете:

Тут нужно небольшое пояснение. Ранее мы печатали фотолюминесцентные планы в пластиковой рамке или алюминиевом багете непосредственно на фотолюминесцентном слое. Технически это было удобно, но в случае обнаружения в уже изготовленном плане ошибок или необходимости внесения небольших изменений, — приходилось переделывать дорогостоящую фотолюминесцентную основу. Именно по этой причине мы усовершенствовали процесс изготовления таких планов — теперь изображение печатается на тонком прозрачном ПЭТ слое и накладывается на фотолюминесцентную основу

Помимо очевидных преимуществ в снижении стоимости перепечатки такой способ позволяет дополнительно защитить план, так как ПЭТ слой выполняет также функцию ламинации, защищая фотолюминесцентную основу от повышенной влажности и механических повреждений

Что такое план эвакуации и какие ГОСТы его регулируют?

Два основных ГОСТа, которые регламентируют разработку, создание и размещение планов:

1. ГОСТ Р 12.2.143–2009 «ССБТ. Системы фотолюминесцентные эвакуационные. Требования и методы контроля»;
2. ГОСТ 12.1.004–91 ССБТ «Пожарная безопасность. Общие требования».

Согласно этим нормативным документам план эвакуации – это схема, в которой можно найти путь для эвакуации, эвакуационные и аварийные выходы, регламент правил поведения, а также список или последовательность действий людей при возникновении чрезвычайного происшествия. Благодаря данному плану, указателям направления движения и знакам безопасности принимаются необходимые меры, позволяющие вывести людей из опасного помещения в котором случился пожар.

План эвакуации – это табличка, с регламентируемыми размерами, где содержится следующая важная информация:

• Заголовок
• Адрес, указание этажа здания, где непосредственно находится ПЭ
• Графическая часть
• Текстовая часть
• Расшифровка специальных символов и обозначений

Помимо этого, левый нижний угол документа – это место для информации, касающейся компании, которая разрабатывала данный план. В правом нижнем углу можно найти маркировку ПЭ, которая состоит из информации о фирме изготовителе, дате производства плана, показателе яркости свечения люминесцентных компонентов в мкд/м2 через 10 и 60 минут после того, как отключится свет и продолжительность свечения этих элементов в минутах.

Разработка плана эвакуации – добровольно или обязательно?

План эвакуации – это, прежде всего, схема, на которой будут отображены пути организованного движения граждан в пожароопасной ситуации, выходы из помещений и здания, порядок и последовательность действий. Схему необходимо размещать на доступных и видных местах, на маршрутах эвакуации со следующими целями:

• чтобы избежать хаоса при движении граждан в безопасные места при задымлениях, при отключенном электричестве – неорганизованное движение может повлечь еще больше негативных последствий, давку, травмы;
• чтобы распределить потоки людей при эвакуации – с этой целью на схемах указывается наиболее оптимальный маршрут до ближайшего эвакуационного или аварийного выхода, лестницы, дверей;
• чтобы отметить места размещения огнетушителей, иных средств и установок противопожарной защиты – это позволит локализовать очаг возгорания, дать дополнительное время на вывод людей из здания;
• чтобы отметить потенциально опасные места, которые могут затруднить выход из зоны возгорания или задымления – например, специальными обозначениями могут указываться электроустановки, зоны с опасными горючими материалами;
• чтобы проводить теоретические и практические занятия с персоналом, ответственными лицами – например, по схемам может осуществляться учебная эвакуация из всех помещений или по отдельным частям объекта.

План эвакуации всегда включает условные обозначения — стрелки, знаки, указатели. Они должны быть интуитивно понятны гражданам, не знакомым с требованиями противопожарной безопасности. Так как при пожаре или высокой концентрации дыма неизбежно будет плохая видимость, все обозначения и маркировка на схемах делаются из специальных составов, материалов.

План эвакуации является одним из основных документов по пожарной безопасности. По нему люди будут ориентироваться при выходе в случае пожара.

Кто обязан разрабатывать планы

Смотрим п. 4.5 ГОСТ Р 12.2.143-2009. В нем регламентировано, что планы эвакуации нужно делать для всех видов зданий. Поэтому обеспечить разработку, печать и правильное размещение схем обязаны:

• собственник здания, помещений, другого объекта;
• арендаторы объектов, если такая ответственность возложена на них договором;
• организации, занимающиеся эксплуатацией объекта.

Размещение схем и поддержание их в надлежащем состоянии может возлагаться на должностных лиц предприятия, начальников подразделений и отделов. Эти полномочия передаются приказами и распоряжениями.

Телефоны аварийных служб и спасателей

Согласно приказа № 360 от 20.11.2013 г. (п. №32) Минсвязи, чтобы обеспечить доступ пользователей качественной телефонной связью при наборе номеров аварийных и спасательных служб во всех регионах РФ, установлен единый номер вызова 112. 101 – вызов пожарников, 102 – вызов полиции, 103 – вызов скорой помощи, 104 вызов службы газа.

После 2017 года в Российской Федерации (во всех ее регионах) службы спасения и аварийные службы нельзя вызвать по привычным двухзначным телефонным номерам «01», «02», «03», «04». Это связано с новыми стандартами и требованиями Международного Союза электросвязи и общей унификаций стандартов национальных префиксов в разных государствах.
Экстренные вызовы по телефону

Кроме всех вышеперечисленных требований, в каждой компании (государственной или частной) необходимо регулярно (1 раз в год или чаще) организовывать курсы по обучению действиям работников при возгораниях. Каждое практическое занятие по эвакуации людей должно фиксироваться хронометром – для этого нужно вести журнал по отработке действий при эвакуации, в котором будут отражены дата учений и данные ответственного работника.

Эвакуация людей при пожаре

Это процесс выведения населения из зоны возгорания в безопасное место после обнаружения пламени или при возникновении угрозы огня. К такой операции относится и несамостоятельное перемещение человека, проводимое с помощью пожарных или других лиц.

Во время эвакуации используются спасательные приспособления, или индивидуальные устройства самоспасения.

Наиболее тщательное внимание отводится разработке планов вывода населения из зданий, где одномоментно может находиться большое количество людей (лечебные, образовательные, дошкольные учреждения, гостиницы, торговые, зрелищные центры, предприятия общепита). Эвакуация организуется начальником фирмы, в которой обнаружено возгорание, или уполномоченным сотрудником, назначенным приказом еще до приезда пожарных

После прибытия на место бригады МЧС руководство спасением людей передается начальнику штаба по тушению огня. Допускается привлечение персонала для обеспечения быстрого массового вывода людей в безопасное место

Эвакуация организуется начальником фирмы, в которой обнаружено возгорание, или уполномоченным сотрудником, назначенным приказом еще до приезда пожарных. После прибытия на место бригады МЧС руководство спасением людей передается начальнику штаба по тушению огня. Допускается привлечение персонала для обеспечения быстрого массового вывода людей в безопасное место.

Первоочередной задачей становятся эвакуационные мероприятия из задымленных или горящих помещений, квартир, для чего применяются противодымные установки, электромегафоны и другие необходимые устройства.

Когда удалось вывести из здания людей за время, не превышающее нормы, операция считается успешной.

Нормы размещения ПЭ

План эвакуации при пожаре необходимо вывешивать в любом месте (стены, колоны и прочее) в независимости от назначения помещения, это могут быть даже проходы и коридоры, по которым проложены маршруты. Есть и другие требования:

1. Высота установки – 1,8 м.
2. Место установки должно быть хорошо освещено и располагаться на видном участке.
3. Количество ПЭ на каждом этаже – это по одному на каждом маршруте (основном и запасном).
4. Сводные ПЭ по одному экземпляру хранятся у ответственного за противопожарную безопасность работника.

На фото ниже показана схема эвакуации при пожаре (образец).

И два последних вопроса:

1. Кто утверждает план эвакуации при пожаре в организации? – Руководитель компании.
2. Необходимо ли согласовывать ПЭ в подразделениях МЧС? – Нет, этого делать не надо.

Видео:

Требования ГОСТа к оформлению плана эвакуации

Главным требованием к планам эвакуации при пожаре было и остается доступность в понимании изображения схемы эвакуации людей

Второй момент это формат или размер плана эвакуации:

Выдержка из ГОСТ Р 12.2.143-2002 «6.7.4 Размеры планов эвакуации выбирают не менее: 600×400 мм — для этажных и секционных планов эвакуации; 400×300 мм — для локальных планов эвакуации» (локальные планы разрабатываются для отдельных помещений, например для комнат в общежитии, палат в больнице или номеров гостиницы). То есть план эвакуации согласно ГОСТ Р 12.2.143-2002 для этажа или его части должен иметь размер, как минимум А2. Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов

Следующий пункт — это нормы графического изображения плана эвакуации:

Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

Планы эвакуации также должны соответствовать следующим требованиям:

Следующее требование к изготовлению новых планов эвакуации — это текстовая часть. В текстовой части следует излагать:

Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности

План пожарной эвакуации ГОСТ Р 12.2.143-2002

P.S. к главе «Требования к изготовлению планов эвакуации» ГОСТ 2009 (Р 12.2.143-2009) распространяется только на  планы эвакуации. План эвакуации в 2017 году ничем не отличается от плана эвакуации 2009 года

Ответственность за нарушение требований разработки плана

Согласно действующему законодательству Российской Федерации, ответственным за подготовку ПЭ и его размещение является руководитель организации/здания/помещения. Если не соблюдаются требования и правила разработки ПЭ, то КоАП РФ статья 20, пункт 4 предусматривает административную ответственность в виде денежных штрафов:

А ещё, помимо денежного штрафа, для юридических лиц, повторно нарушающих правила грозит остановка их деятельности до 90 дней.

Утверждение и ответственность

Ранее планы эвакуации в обязательном порядке согласовывались с инспектором ГПН, но сегодня такое требование отменили. По желанию, можно обратиться к инспектору, который работает в ближайшем территориальном отделении ГПН. На документе печатают специальные графы с местом для подписи согласовавшего и утвердившего лица.

https://youtube.com/watch?v=ez0LHMJqvmQ

План утверждает либо собственник здания, либо арендующее лицо. Ответственность и порядок действий прописывают в договоре аренды. Утверждают планы эвакуации руководители организаций, заверяя свою подпись печатью предприятия в предназначенном для этого месте.
