Гарантийные обязательства

ПЕРЕПРОГРАММИРОВАНИЕ БИНАР 5-12В

• Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1004, 2005.1.23 Мб (Добавлен 10.11.2010)

• Комплект программ для Бинар 5-12В(плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1008, 2008.105.66 Кб (Добавлен 09.12.2010)

• Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1013, 2013.116.55 Кб (Добавлен 08.06.2011)

• Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM). ВЕРСИИ 1014, 2014.320.92 Кб (Добавлен 03.11.2011)

• Комплект программ для Бинар 5-12В (плата с разъемом для подключения сигнализации/GSM). ВЕРСИИ 1017, 2017.55.8 Кб (Добавлен 28.08.2012)

• Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1007, 2007.579.62 Кб (Добавлен 08.11.2010)

• Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM) с инструкцией. ВЕРСИИ 1009, 2009.104.41 Кб (Добавлен 22.12.2010)

• Комплект программ для Бинар 5-12В (плата без разъема для подключения сигнализации/GSM). ВЕРСИИ 1015, 2015.30.43 Кб (Добавлен 30.09.2011)

• Руководство по программированию Бинар 5-12В при помощи программатора PICkit 21.61 Мб (Добавлен 01.02.2011)


СЕРТИФИКАТЫ СООТВЕТСТВИЯ ПРАВИЛАМ ECE №122 (TUV)

• 122 PLANAR 2D794.65 Кб (Добавлен 22.03.2016)

• 122 PLANAR 4D1.65 Мб (Добавлен 22.03.2016)

• 122 PLANAR 44D1.52 Мб (Добавлен 22.03.2016)

• 122 PLANAR 8D1.45 Мб (Добавлен 22.03.2016)

• 122 BINAR 5D1.18 Мб (Добавлен 22.03.2016)

• 122 14 TS1.2 Мб (Добавлен 22.03.2016)

• 122 14TC-Mini930.9 Кб (Добавлен 22.03.2016)

• 122 15TSG703.33 Кб (Добавлен 22.03.2016)

• 122 20TCG983.45 Кб (Добавлен 22.03.2016)

• 122 20ТС461.74 Кб (Добавлен 22.03.2016)

• 122 30TC1.13 Мб (Добавлен 22.03.2016)

• 122 30TCG965.36 Кб (Добавлен 22.03.2016)

• 122 BINAR 6G1.82 Мб (Добавлен 22.03.2016)

• 122 PLANAR 44G1.01 Мб (Добавлен 22.03.2016)

• 122 BINAR-5S3.17 Мб (Добавлен 09.08.2018)


РУКОВОДСТВА ПО РЕМОНТУ

• Планар 2 (12/24) руководство по ремонту 1.81 Мб (Добавлен 29.02.2016)

• Планар 4ДМ2 руководство по ремонту1.91 Мб (Добавлен 18.09.2014)

• Планар 44Д-12/24 руководство по ремонту1.82 Мб (Добавлен 27.04.2016)

• Планар 8DM руководство по ремонту2.02 Мб (Добавлен 27.04.2016)

• Бинар-5-Компакт руководство по ремонту 1.37 Мб (Добавлен 27.04.2016)

• BINAR-5S руководство по ремонту 1009.68 Кб (Добавлен 12.12.2016)

• Теплостар 14TC МИНИ руководство по ремонту 1.39 Мб (Добавлен 05.12.2016)

• Теплостар 14 ТС-01, 14ТС-10, 14ТС-20, 11ТС (TUV) руководство по ремонту2.77 Мб (Добавлен 18.01.2016)


Ошибки с устройства управления Планар (с маркировкой S)

Неисправности, возникающие во время работы отопителя, кодируются и автоматически отображаются на индикаторе пульта управления.

Пульт управления ПУ-22

Вы можете сами устранить следующие неисправности указанные в таблице ниже.

* — только для воздушных отопителей Планар 8ДМ-12/24-S

Неисправности с которыми лучше обратиться в специализированный сервисный центр.

* — только для воздушных отопителей Планар 8ДМ-12/24-S

Достоинства и недостатки

• Прибор работает в автономном режиме – двигатель может быть выключен.
• Отчитается малым потреблением топлива. Последнее подается в обогреватель из бака.
• Продукты сгорания выводятся из салона автомобиля, обеспечивая чистую атмосферу внутри.
• Устройство отличается компактными размерами и малым весом – до 12 кг в зависимости от модели. При этом обогрев кабины происходит буквально в считаные минуты. На фото представлен образец.
• Доступная стоимость.

К недостаткам относится некоторая ограниченность в применении – установку нельзя размещать в местах, где накапливается пыль или возможно накопление паров легкогорючих веществ, а также является обязательным наличие батареи.

ДОКУМЕНТАЦИЯ НА ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

• Адаптер для подогревателей и отопителей инструкция 479.09 Кб (Добавлен 18.01.2016)

• Схема адаптера RS232776.99 Кб (Добавлен 18.02.2011)

• Описание стенда для автоцентров1.59 Мб (Добавлен 18.01.2016)

• Инструкция к УПТ-4285.62 Кб (Добавлен 06.03.2017)

• Инструкция к устройству подкачки507.28 Кб (Добавлен 18.01.2016)

• Инструкция к Устройству диагностики 14ТС-10, 14ТС-20, 14ТС-10МК, 11ТС428.28 Кб (Добавлен 18.01.2016)

• Инструкция к Адаптеру-USB для подогревателей и отопителей916.46 Кб (Добавлен 03.06.2013)

• Инструкция на Пульт-Таймер для 14ТС-10, 11ТС (В данный момент не выпускается)318.93 Кб (Добавлен 18.01.2016)


Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

• За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
• Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
• Планар эффективен при очень низких температурах за бортом – ниже -20 С.
• Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
• Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
• Уровень шума низкий.
• Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
• Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

КАТАЛОЖНЫЕ НОМЕРА ИЗДЕЛИЙ (СБОРОК и ДЕТАЛЕЙ)

• СПУТНИК 2Д каталог деталей и сборочных единиц (КДС)918.43 Кб (Добавлен 14.01.2020)

• Планар 2Д каталог деталей и сборочных единиц (КДС)1.61 Мб (Добавлен 13.11.2018)

• Планар 4ДМ каталог деталей и сборочных единиц (КДС)1.43 Мб (Добавлен 28.08.2012)

• Планар 4ДМ2 каталог деталей и сборочных единиц (КДС)995.42 Кб (Добавлен 27.04.2016)

• Планар 44Д-12/24 каталог деталей и сборочных единиц (КДС)1.32 Мб (Добавлен 12.03.2019)

• Планар 8DM каталог деталей и сборочных единиц (КДС)1.24 Мб (Добавлен 15.02.2019)

• Планар 9D каталог деталей и сборочных единиц (КДС)804.92 Кб (Добавлен 18.04.2018)

• Бинар-5-Компакт каталог деталей и сборочных единиц (КДС)700.55 Кб (Добавлен 16.08.2016)

• BINAR-5S каталог деталей и сборочных единиц (КДС)1.18 Мб (Добавлен 01.11.2019)

• Теплостар 14 ТС МИНИ каталог деталей и сборочных единиц (КДС)811.34 Кб (Добавлен 11.10.2019)

• Теплостар 14 ТС МИНИ каталог деталей и сборочных единиц (КДС)1.17 Мб (Добавлен 30.03.2018)

• Теплостар 14 ТС каталог деталей и сборочных единиц (КДС)4.05 Мб (Добавлен 14.01.2019)

• Теплостар 14 ТСГ каталог деталей и сборочных единиц (КДС)727.45 Кб (Добавлен 04.02.2020)

• Подогреватель 30 SP- 24 каталог деталей и сборочных единиц (КДС)1.05 Мб (Добавлен 18.10.2019)

• АПЖ 30Д 24 в каталог деталей и сборочных единиц (КДС)715.55 Кб (Добавлен 02.12.2019)


Коды ошибок Планар-8ДМ-12-S / 8ДМ-24-S

* в скобках указан новый код ошибки.

Установка Планар — последние работы:

Summary

Установка на внедорожник UAZ Patriot New отопителя ПЛАНАР 2Д-12 (2 кВт) в багажный отсек

Установка автономного воздушного отопителя ПЛАНАР 2Д-12 (2 кВт) в кабину грузового Ford Transit Van

Установка в салон среднетоннажного грузовика Хино (HINO) воздушного отопителя ПЛАНАР 2Д-24 (2 кВт)

Монтаж автономного отопителя Планар 2Д-12 в кабину грузовика Газель

Установка воздушного отопителя ПЛАНАР 2Д-24 (2 кВт) на штатное место в кабину самосвала Volvo FM

Установка воздушного отопителя ПЛАНАР 2Д-12 (2 кВт) в салон грузовика FOTON Aumark

Установка воздушного отопителя ПЛАНАР 2Д-12 (2 кВт) в салон Митсубиси Паджеро Спорт

Установка в кабину тягача Scania R440LA автономного воздушного отопителя ПЛАНАР 4ДМ2-24 ( 3 кВт)

Установка отопления в автодом Peugeot Boxer планар 4кв 12в

Установка в салон среднетоннажного грузовика Mitsubishi Fuso CANTER воздушного отопителя ПЛАНАР 4ДМ2-24 ( 3 кВт)

Установка отопления в автодом прицеп планар 4кв 12в

Установка автономного отопителя Планар 4ДМ2-24 в кабину КАМАЗа

Установка воздушного отопителя ПЛАНАР 4ДМ2-24 в кабину грузовика ГАЗон NEXT

Установка воздушного отопителя Планар 4ДМ2-24 на самосвал Scania P440 в кабину

Установка в кабину 7-ми местного цельнометаллического фургона Соболь воздушного отопителя ПЛАНАР 44Д-12-GP (4 кВт)

Установка в будку промтоварного фургона Газель Next воздушного отопителя ПЛАНАР 44Д-12-GP (4 кВт)

Установка в салон автобуса Хендай Каунти воздушного отопителя ПЛАНАР 44Д-24-GP ( 4 кВт)

Установка в изотермический фургон грузовика марки MAN воздушного отопителя ПЛАНАР 44Д-24-GP ( 4 кВт)

Установка в будку автофургона Урал автономного воздушного отопителя ПЛАНАР 44Д-24-GP ( 4 кВт)

Установка воздушного отопителя ПЛАНАР 44Д-24-GP ( 4 кВт) в малотоннажнный фургон Nissan Cabstar

Установка в салон пассажирского микроавтобуса ГАЗЕЛь автономного воздушного отопителя ПЛАНАР 44Д-12-GP

Установка воздушного отопителя ПЛАНАР 44Д-12-GP ( 4 кВт) в грузовой отсек микроавтобуса Ford Transit

Установка воздушного отопителя ПЛАНАР 44Д-24-GP ( 4 кВт) в будку грузовика ГаЗ

Установка отопителя Планар 44Д в будку-фургон грузовика Iveco Daily

Установка воздушного отопителя ПЛАНАР-8ДМ-24 (8 кВт) в фургон-будку грузовика КамАЗ

Установка отопителя ПЛАНАР-8ДМ в фургон рефрижератор Scania.

Установка отопителя Планар 8ДМ на фуру Mercedes для отопления фургона

Установка предпускового подогревателя Теплостар 14ТС-10 24В МК на самосвал КАМАЗ

Установка жидкостного подогревателя Теплостар 14ТС-10 24В МК на изотермический фургон Hyundai HD 120

Установка предпускового подогревателя Теплостар 14ТС-10 МИНИ 24В GP МК на Hyundai HD78

Установка предпускового подогревателя Теплостар 14ТС-10 24В МК на коммерческий грузовик Hyundai HD 78

Установка предпускового подогревателя Теплостар 14ТС-10 24В МК на грузовик КАМАЗ

Установка внутри рамы предпускового подогревателя Теплостар 14ТС-10 24В МК на грузовик ГАЗ

Установка предпускового подогревателя Теплостар 14ТС-10 24В МК на грузовик ГАЗ

Установка предпускового подогревателя Теплостар 14ТС-10 на газель NEXT

Установка подогревателя Теплостар 14ТС-10 на Хюндай HD78

Монтаж Теплостар 14ТС-10 на МАЗ

Требования к монтажу

Устройство можно ставить в любом месте автомобиля, пульт управления рядом с водителем

Установка Планара выполняется строго по инструкции:

• Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
• Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
• Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
• Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
• Корпус не должен соприкасаться со стенками или полом кабины.
• Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
• Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Обеспечение безопасности

Отопитель Планар оборудован несколькими системами безопасности, обеспечивающими стабильную работу прибора и аварийное отключение при нештатном режиме.

• При неудачной попытке запуска по умолчанию производится вторая попытка. Если же запуск все равно остается невозможным, прибор отключается.
• При нарушении работы горелки устройство немедленно отключается.
• Также производится автоматическое отключение при перегреве теплообменника. При понижении или скачке силы тока установка отключается.

Рекомендации по использованию

Продлить срок эксплуатации автономного обогревателя и заметно уменьшить затраты на ремонт можно, соблюдая рекомендованные в инструкции правила использования.

• Топливо – известно, что эффективность работы двигателя зависит от температуры окружающего воздуха. Для отопителя Планар также рекомендуется соблюдать некоторые условия. Так, при температуре до -5 С, применяется дизельное топливо 3-0,2, при значениях от – 5 до -20 С, желательно использовать смесь бензина и солярки, а при более низких температурах – топливо марки А-0,4.
• Обогреватель рекомендуется включать на 5-10 минут один раз в месяц, даже когда нет нужды в обогреве салона. Таким образом предваряется появление пленочных отложений в топливном насосе.
• Нельзя отключать устройство до окончания этапа продувки. В любой другой момент отключение возможно.
• Следует проверять уровень зарядки аккумуляторной батареи. Если автомобиль длительное время не используется, то отопитель Планар необходимо отключить от батареи.
• Нельзя подключать обогреватель к электрической цепи машины при работающем двигателе. Питание прибора осуществляется только от аккумуляторной батареи вне зависимости от массы транспортного средства.
• Во время заправки автомобиля прибор следует отключить.

Ремонт прибора рекомендуется доверить специалистам. Однако с простыми неполадками, не связанными с горелкой и повреждениями электрических частей, можно справиться и самостоятельно, судя по отзывам. Инструкция, прилагаемая к прибору, подробно описывает наиболее вероятные из них.

Довольно часто, если не соблюдены рекомендации по переходу на зимнее топливо происходит запарафинивание топливного фильтра. В результате устройство Планар не включается. При этом следует сначала заменить топливо на соответствующее погодным условиям, и проверить работу топливозаборника. Если после прочистки его фильтра отопитель Планар по-прежнему не работает, следует демонтировать насос для подачи топлива, и, отвернув штуцер, снять фильтр. Элемент промывается в бензине и продувается сжатым воздухом, а затем устанавливается на место. Штуцер по окончании ремонта следует фиксировать на герметик. На видео процесс очистки фильтра представлен более подробно.

Планар представляет собой автономный отопитель, который был изобретён самарскими специалистами. Модельный ряд включает в себя 4 вида устройств, каждое разработано в вариантах на 12 и 24 вольта. Конструкция предназначена для обеспечения комфортной для человека температуры в кабине любого транспортного средства даже при сильных морозах. Но она, как и любая установка, может выйти из строя. Зная коды неисправностей Планара, можно приступить к ремонту.

Гарантийными случаями не являются:

• форс-мажорные обстоятельства: удар молнии, пожар, затопления, наводнения, недопустимые колебаний напряжения и ДТП;
• несоблюдения правил эксплуатации, хранения и транспортировки;
• неправильного монтажа, ремонта или обслуживания, если они проведены лицами и организациями, не уполномоченными Производителем на производство монтажа и гарантийного ремонта;
• отказа работы отопителя по причине загрязнения камеры сгорания;
• нарушения работы электрооборудования автомобиля;
• самостоятельного ремонта изделия или использования неоригинальных запасных частей.

При установке не в уполномоченным Производителем сервисном центре или самостоятельной установке для получения гарантии необходимо обратится в один из сервисный центров уполномоченных Производителем на производство монтажа и гарантийного ремонта для подтверждения правильности установки. При этом делается отметка в гарантийном талоне. (За данную услугу сервисный центр может взымать плату).

Конструкция отопителя

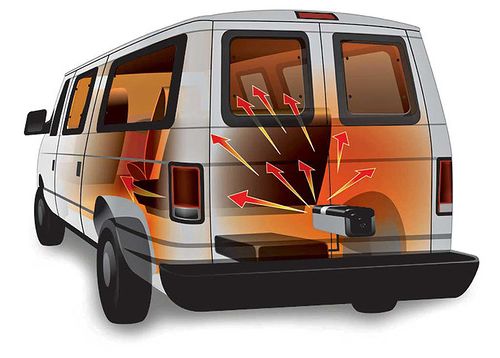

Установка, осуществляющая обогрев кабины или рабочего места водителя с помощью потоков теплого воздуха, получило название воздушного обогревателя. Конструкция включает в себя нагревательный элемент, насос для подачи дизельного топлива, пускорегулировочную аппаратуру и провода для соединения элементов. Приборы выпускают российским заводом «Планар» (г. Самара) и характеризуются доступной ценой при высокой эффективности, как свидетельствуют отзывы. На фото – отопительная автомобильная установка.

Принцип работы воздушного отопителя Планар таков: насосом топливная смесь подается в камеру сгорания. Тепло, получаемое при сгорании, передается теплообменнику. Последний обдувается потоком воздуха, а затем нагретый воздух подается в кабину водителя. Продукты сгорания выводятся из салона автомобиля, поэтому использовать обогреватель Планар в закрытых помещения — гараж, мастерская, запрещается.

Топливной смесью для прибора служит дизельное топливо, получаемое из бака. Обогреватель работает в автономном режиме, вне зависимости от состояния двигателя.

Во время каждого включения обогревателя проводится предварительное тестирование датчика перегрева, состояния насоса, индикатора горелки и электроцепей. При отклонении в состоянии элементов согласно инструкции розжиг инициироваться не будет. Если тест пройден успешно, камера сгорания предварительно продувается – воздух выводится из салона, разгорается свеча, а затем подается смесь топлива и воздуха для сгорания. По достижению нормального стабильного горении отключается свеча.

При отключении прекращается подача топливной смеси, производится гашение горелки и продувка камеры сгорания.

Регулировка температуры производится автоматически, согласно установленному значению: от 15 до 30 градусов. Когда температура воздуха в салоне достигает заданной величины, прибор переходит в режим с меньшей теплоотдачей. Если разница между параметрами велика, то устройство может активировать режим вентиляции, способствующий охлаждению рабочего места. При понижении температуры воздуха, автономный обогреватель Планар переходит в более активный режим. Опционально прибор может быть снабжен выносным температурным датчиком, который размещается в кабине

Монтаж установки производится только специалистами.

Инструкция по монтажу отопителей модельного ряда PLANAR:

Уважаемые клиенты и пользователи продукции компании Адверс, уведомляем Вас о том, что в декабре 2018 года вышла новая редакция по монтажу воздушных отопителей модельного ряда «Планар». Ознакомиться и скачать новую инструкцию можно в разделе «Сервис и документация». Во избежании неблагоприятных последствий, компания Адверс убедительно просит соблюдать все требования по монтажу изложенные в руководстве в редакции от декабря 2018 года. Необходимо провести проверку монтажа на соответвие требований вышеназванной инструкции, установленных отопителей, модельного ряда «Планар» до декабря 2018 года.
