Техническое устройство и монтаж отопителя планар

Технические характеристики

Рассмотрим популярную модель 4ДМ 12 24. Это тоже автономка «Планар». Цена ее составляет 19 400 р. Устройство являет собой дизельный автономный отопитель. Аппарат имеет следующие технические характеристики.

Так, уровень производства тепла составляет в активном режиме работы 3 кВт, а в малом – 1 кВт. Топливо расходуется на активном режиме в количестве 0,36 л/ч. В малом режиме прибор потребляет до 0,12 л/ч. Потребляемая мощность – до 30 Вт. Нагнетаемый воздух – 120 м3/ч. Питающее электрическое напряжение составляет 12 и 24 В. Все эти характеристики были замерены при номинальных питающих напряжениях и температуре в 20 градусов. Возможна небольшая погрешность при измерениях.

РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

• Пульт управления ПУ- 27 руководство по эксплуатации643.94 Кб (Добавлен 22.11.2019)
• Инструкция по монтажу отопителей модельного ряда PLANAR6.94 Мб (Добавлен 26.12.2018)
• Пульт управления ПУ-5 сб 3520 (новинка) руководство по эксплуатации623.59 Кб (Добавлен 18.04.2018)
• Модемы РЭ (подключение и эксплуатация)870.58 Кб (Добавлен 10.12.2018)
• Отопители Планар (с маркировкой «S») руководство по эксплуатации581.15 Кб (Добавлен 11.10.2017)
• Устройства управления Планар (с маркировкой S)613.21 Кб (Добавлен 19.10.2017)
• Планар 2D-12/24 руководство по эксплуатации2.31 Мб (Добавлен 23.10.2014)
• Планар-4Д руководство по эксплуатации884.91 Кб (Добавлен 27.04.2016)
• Планар-4ДМ руководство по эксплуатации 1.85 Мб (Добавлен 27.04.2016)
• Планар-4ДМ2 руководство по эксплуатации1.92 Мб (Добавлен 27.04.2016)
• Планар 4DM2 руководство по эксплуатации2.78 Мб (Добавлен 27.04.2016)
• Планар-44Д-12/24 руководство по эксплуатации1.49 Мб (Добавлен 27.04.2016)
• Планар 44D-12/24 руководство по эксплуатации2.76 Мб (Добавлен 18.09.2014)
• Планар 44-GP (RUS-ENG версия) руководство по эксплуатации 2.76 Мб (Добавлен 05.02.2016)
• Планар-8ДМ руководство по эксплуатации1.22 Мб (Добавлен 27.04.2016)
• Планар 8DM-12/24 руководство по эксплуатации2.82 Мб (Добавлен 27.04.2016)
• Планар — 9D — 12/24 руководство по эксплуатации1.33 Мб (Добавлен 18.04.2018)
• Бинар-5-Компакт (изделия выпускаемые до 2013г) руководство по эксплуатации1.31 Мб (Добавлен 03.06.2013)
• Бинар-5-Компакт руководство по эксплуатации2.97 Мб (Добавлен 27.04.2016)
• Бинар-5-Компакт-GP руководство по эксплуатации3.44 Мб (Добавлен 27.04.2016)
• Бинар-5Д-24 вольт Компакт руководство по эксплуатации3.45 Мб (Добавлен 27.04.2016)
• BINAR 5S руководство по эксплуатации369.57 Кб (Добавлен 18.04.2016)
• BINAR 5S инструкция по монтажу1.25 Мб (Добавлен 18.04.2016)
• Пульт ПУ-20 для BINAR 5S руководство по эксплуатации1.05 Мб (Добавлен 16.12.2016)
• Binar-5B-5D-Compact-12-GP (RUS-ENG версия) руководство по эксплуатации3.37 Мб (Добавлен 02.02.2016)
• Жгут топливного насоса BINAR 5S инструкция по монтажу183.06 Кб (Добавлен 18.04.2016)
• Теплостар 14ТС-10(КАМАЗ) руководство по эксплуатации775.31 Кб (Добавлен 19.05.2011)
• 14ТС-10 МИНИ руководство по эксплуатации2.6 Мб (Добавлен 22.03.2018)
• Теплостар 14ТС-10 (с МК) руководство по эксплуатации3.31 Мб (Добавлен 27.04.2016)
• Теплостар 14ТС-10-24/12-С (с МК) руководство по эксплуатации2.1 Мб (Добавлен 27.04.2016)
• Теплостар 14ТС-10 (BAW) руководство по эксплуатации574.75 Кб (Добавлен 21.11.2011)
• Теплостар 14ТС-10 (МАЗ) руководство по эксплуатации500.25 Кб (Добавлен 03.06.2013)
• Теплостар 14ТС-10-M5 24В (МАЗ) руководство по эксплуатации499.75 Кб (Добавлен 03.06.2013)
• Теплостар 14ТС (УРАЛ) руководство по эксплуатации486.09 Кб (Добавлен 03.06.2013)
• Теплостар 11ТС (КАМАЗ) руководство по эксплуатации798.91 Кб (Добавлен 03.06.2013)
• Теплостар 20ТС руководство по эксплуатации1.13 Мб (Добавлен 27.04.2016)
• Теплостар 15 ТSG-24 руководство по эксплуатации871.55 Кб (Добавлен 31.01.2019)
• Теплостар 20ТС-Д 38 руководство по эксплуатации899.79 Кб (Добавлен 27.04.2016)
• Предпусковой подогреватель 30SP-24 руководство по эксплуатации911.78 Кб (Добавлен 16.10.2019)
• АПЖ 30Д-24 руководство по эксплуатации908.62 Кб (Добавлен 23.10.2014)
• Терммикс-15Д руководство по эксплуатации345.79 Кб (Добавлен 15.09.2011)
• Модем GSM Termo v.2 инструкция по эксплуатации590.58 Кб (Добавлен 21.10.2015)
• Модем GSM Termo v.3 руководство по эксплуатации581.76 Кб (Добавлен 21.10.2015)
• Модем CINTERION v6 руководство по эксплуатации851.93 Кб (Добавлен 08.12.2015)
• Пульт управления ПУ-11 (доп. опция) руководство по эксплуатации503.5 Кб (Добавлен 03.04.2012)
• Руководство по эксплуатации модем SIMCOM846.45 Кб (Добавлен 07.11.2017)
• Руководство по эксплуатации Спутник454.48 Кб (Добавлен 15.01.2020)

Коды ошибок Планар-8ДМ-12-S / 8ДМ-24-S

* в скобках указан новый код ошибки.

Конструкция отопителя

Установка, осуществляющая обогрев кабины или рабочего места водителя с помощью потоков теплого воздуха, получило название воздушного обогревателя. Конструкция включает в себя нагревательный элемент, насос для подачи дизельного топлива, пускорегулировочную аппаратуру и провода для соединения элементов. Приборы выпускают российским заводом «Планар» (г. Самара) и характеризуются доступной ценой при высокой эффективности, как свидетельствуют отзывы. На фото – отопительная автомобильная установка.

Принцип работы воздушного отопителя Планар таков: насосом топливная смесь подается в камеру сгорания. Тепло, получаемое при сгорании, передается теплообменнику. Последний обдувается потоком воздуха, а затем нагретый воздух подается в кабину водителя. Продукты сгорания выводятся из салона автомобиля, поэтому использовать обогреватель Планар в закрытых помещения — гараж, мастерская, запрещается.

Топливной смесью для прибора служит дизельное топливо, получаемое из бака. Обогреватель работает в автономном режиме, вне зависимости от состояния двигателя.

Во время каждого включения обогревателя проводится предварительное тестирование датчика перегрева, состояния насоса, индикатора горелки и электроцепей. При отклонении в состоянии элементов согласно инструкции розжиг инициироваться не будет. Если тест пройден успешно, камера сгорания предварительно продувается – воздух выводится из салона, разгорается свеча, а затем подается смесь топлива и воздуха для сгорания. По достижению нормального стабильного горении отключается свеча.

При отключении прекращается подача топливной смеси, производится гашение горелки и продувка камеры сгорания.

Регулировка температуры производится автоматически, согласно установленному значению: от 15 до 30 градусов. Когда температура воздуха в салоне достигает заданной величины, прибор переходит в режим с меньшей теплоотдачей. Если разница между параметрами велика, то устройство может активировать режим вентиляции, способствующий охлаждению рабочего места. При понижении температуры воздуха, автономный обогреватель Планар переходит в более активный режим. Опционально прибор может быть снабжен выносным температурным датчиком, который размещается в кабине

Монтаж установки производится только специалистами.

Комплектация и характеристики

Комплектация обогревателя включает все узлы и детали прибора. Количество и вид дополнительных элементов зависит от модели. К обязательным относится весь крепеж – шайбы, болты, хомуты, уголки с прокладками, заглушки, экраны, и также все соединительные элементы – жгут питания, топливный насос, выхлопная труба. Планар комплектуют собственным топливным баком и пультом управления.

Есть 4 вида прибора. Основные характеристики приведены в таблице.

Отопитель воздушный Планар 4ДМ2 24 отличается от 12 только требованиями к силе тока – 24 В, а не 12 В.

Обеспечение безопасности

Отопитель Планар оборудован несколькими системами безопасности, обеспечивающими стабильную работу прибора и аварийное отключение при нештатном режиме.

• При неудачной попытке запуска по умолчанию производится вторая попытка. Если же запуск все равно остается невозможным, прибор отключается.
• При нарушении работы горелки устройство немедленно отключается.
• Также производится автоматическое отключение при перегреве теплообменника. При понижении или скачке силы тока установка отключается.

Рекомендации по использованию

Продлить срок эксплуатации автономного обогревателя и заметно уменьшить затраты на ремонт можно, соблюдая рекомендованные в инструкции правила использования.

• Топливо – известно, что эффективность работы двигателя зависит от температуры окружающего воздуха. Для отопителя Планар также рекомендуется соблюдать некоторые условия. Так, при температуре до -5 С, применяется дизельное топливо 3-0,2, при значениях от – 5 до -20 С, желательно использовать смесь бензина и солярки, а при более низких температурах – топливо марки А-0,4.
• Обогреватель рекомендуется включать на 5-10 минут один раз в месяц, даже когда нет нужды в обогреве салона. Таким образом предваряется появление пленочных отложений в топливном насосе.
• Нельзя отключать устройство до окончания этапа продувки. В любой другой момент отключение возможно.
• Следует проверять уровень зарядки аккумуляторной батареи. Если автомобиль длительное время не используется, то отопитель Планар необходимо отключить от батареи.
• Нельзя подключать обогреватель к электрической цепи машины при работающем двигателе. Питание прибора осуществляется только от аккумуляторной батареи вне зависимости от массы транспортного средства.
• Во время заправки автомобиля прибор следует отключить.

Ремонт прибора рекомендуется доверить специалистам. Однако с простыми неполадками, не связанными с горелкой и повреждениями электрических частей, можно справиться и самостоятельно, судя по отзывам. Инструкция, прилагаемая к прибору, подробно описывает наиболее вероятные из них.

Довольно часто, если не соблюдены рекомендации по переходу на зимнее топливо происходит запарафинивание топливного фильтра. В результате устройство Планар не включается. При этом следует сначала заменить топливо на соответствующее погодным условиям, и проверить работу топливозаборника. Если после прочистки его фильтра отопитель Планар по-прежнему не работает, следует демонтировать насос для подачи топлива, и, отвернув штуцер, снять фильтр. Элемент промывается в бензине и продувается сжатым воздухом, а затем устанавливается на место. Штуцер по окончании ремонта следует фиксировать на герметик. На видео процесс очистки фильтра представлен более подробно.

Планар представляет собой автономный отопитель, который был изобретён самарскими специалистами. Модельный ряд включает в себя 4 вида устройств, каждое разработано в вариантах на 12 и 24 вольта. Конструкция предназначена для обеспечения комфортной для человека температуры в кабине любого транспортного средства даже при сильных морозах. Но она, как и любая установка, может выйти из строя. Зная коды неисправностей Планара, можно приступить к ремонту.

Ошибки Планар 4ДМ2-12-S / 4ДМ2-24-S

Качество топлива не соответствует условиям использования в мороз.

Загрязнение воздухозаборника или трубопровода для отвода газов.

Плохой разогрев свечи накаливания, выход из строя блока управления.

Крыльчатка контактирует с улиткой в нагнетателе воздуха, из-за чего воздух подается в недостаточном количестве.

Загрязнение отверстия в камере сгорания (диаметр – 2,8 мм). Загрязнение свечной сетки либо неправильная установка в штуцере (не до упора).

Система контроля и управления

С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

• включение и отключение аппарата;
• контроль и управление процессом горения топлива;
• начальная диагностика при поломках во время запуска;
• автоматическая вентиляция после остановки Планара;
• аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

• По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
• По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
• Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

• ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
• ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
• ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Коды ошибок с пульта-таймера Теплостар

Требования к монтажу

Устройство можно ставить в любом месте автомобиля, пульт управления рядом с водителем

Установка Планара выполняется строго по инструкции:

• Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
• Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
• Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
• Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
• Корпус не должен соприкасаться со стенками или полом кабины.
• Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
• Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

• Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
• Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
• Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
• В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

• За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
• Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
• Планар эффективен при очень низких температурах за бортом – ниже -20 С.
• Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
• Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
• Уровень шума низкий.
• Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
• Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Принцип действия и особенности устройства

Одно из преимуществ, которым обладает отопитель планар – возможность регулировать мощность нагрева. Для этого в устройстве предусмотрена специальная ручка на регуляторе, которая легко поворачивается и устанавливается в желаемое положение.

Задав желаемое значение мощности, нет необходимости вмешиваться в дальнейшую работу устройства. Оно будет контролироваться в автоматизированном режиме:

• Когда температура упадет до критической минимальной отметки – Планар включается
• Постоянное увеличение тепла внутри салона будет постепенно снижать мощность, уменьшая подачу теплого воздуха

Важные достоинства изделия

Данную продукцию выпускает ООО «Адверс» в Самаре. С 1995 года организация занимается реализацией климатического оборудования, востребованного на рынках нашей страны, поэтому основным преимуществом является высокое качество товара.

С другими положительными качествами устройств можно ознакомиться ниже:

• Подобные приборы способны надежно функционировать при температуре окружающего воздуха до -45 градусов.
• Компактные размеры предоставляют возможность транспортировать изделие без лишних сложностей.
• Эксплуатация упрощается благодаря дистанционному пульту, который позволяет включать и выключать прибор, а также осуществлять выбор режима работы.
• На производимую продукцию есть сертификаты, подтверждающие безопасность и соответствие стандартам.
• Устройства для обогрева экономично расходуют ресурсы, благодаря чему возможен продолжительный период использования.
• Инсталляция отопительного прибора может осуществляться своими руками, а это ведет к экономии денежных средств.
• Доступная цена позволяет приобретать изделия, независимо от финансовых возможностей потребителя.

На схеме демонстрируется строение прибора.

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

1. Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
2. В процессе цикла продувки отключение питания запрещается
3. Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
4. Рекомендуется выключать прибор во время заправки автомобиля

Нельзя эксплуатировать обогреватель в закрытом помещении
Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель
Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены
В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

При транспортировке различных грузов, а также при эксплуатации спецтехники нередко зимой возникают экстренные ситуации, в которых необходимо прогреть кабину или прицеп, различные узлы и конструкции. Отличное решение для таких ситуаций – автономка «Планар». Это дизельный отопитель, который может вполне эффективно обеспечить теплом кабины грузовых автомобилей, салоны автобусов, прицепы. Это очень актуальное устройство для водителей грузовиков, которым приходится работать в экстремальных северных условиях при низких температурах.

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

• Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
• Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
• Экономично расходуется топливо и ресурс аккумуляторной батареи
• Достаточный показатель мощности
• Неограниченное время работы установки

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

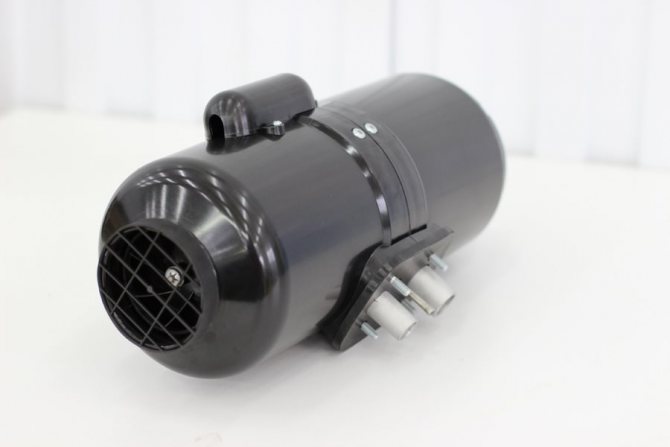

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

Установочные работы

Подключение отопителя не является делом сверхсложным, поэтому может быть осуществлено своими силами. При привлечении специалистов придется прилично потратиться. (См. также статью Системы воздушного отопления: особенности.)

Если представленная ниже инструкция будет полностью соблюдена, то в процессе инсталляции проблем возникнуть не должно.

Показан процесс соединения основных проводов.

1. Сначала выбирается место установки, после чего на поверхность рамы наносится предварительная разметка.
2. Предусматривается в обязательном порядке защита устройства от различных загрязнений и занесения влаги.
3. Осуществляется непосредственно инсталляция прибора, при этом должны соблюдаться углы наклона.
4. Изделию придается устойчивость посредством использования дополнительных прокладок и шайб.
5. Выполняется подключение отопительной магистрали к топливной системе транспортного средства.
6. Устанавливается система, необходимая для забора воздуха с улицы и выпуска отработанных газов.
7. На последней стадии производится тестирование и окончательная настройка параметров.

Устройство полностью установлено в кабине.
