Как сделать и подключить своими руками регулятор оборотов и плавный пуск на болгарку

Подключение софт-стартера

Софт-стартер поддерживает протоколы связи PROFIBUS, DeviceNet, Modbus RTU, Profinet, Modbus TCP, Ethernet IP. Возможно подключение панели дистанционного управления. УПП MCD 201 используется с внешними аппаратами защиты электродвигателя.

Клеммная панель содержит следующие входы и выходы:

• 1,3,5. Предназначены для подключения к трехфазной сети. Перед УПП в цепь обязательно включают плавкие предохранители. Это необходимо для снижения вероятности пробоя тиристоров при коротких замыканиях и возникновении переходных процессов. Компания «Данфосс» рекомендует применять аппараты марок Ferraz и Bussman. Опционально могут подключаться автоматический размыкатель и контроллер перегрузки.
• 2,4,6. К этим клеммам присоединяют обмотки статора электродвигателя.
• 13, 14. Входы для линейного контактора.
• 06, 05. Клеммы для датчика температуры обмоток электродвигателя. Для этой модели УПП требуется применять терморезисторы. Температура отключения двигателя – 2,8 кОм. При отсутствии датчика входы закорачивают перемычкой.
• А1, А2, А3, N1, N2. Входы цепей управления 24 В АС/DC; 110-240 АС и В 380 — 440 АС.

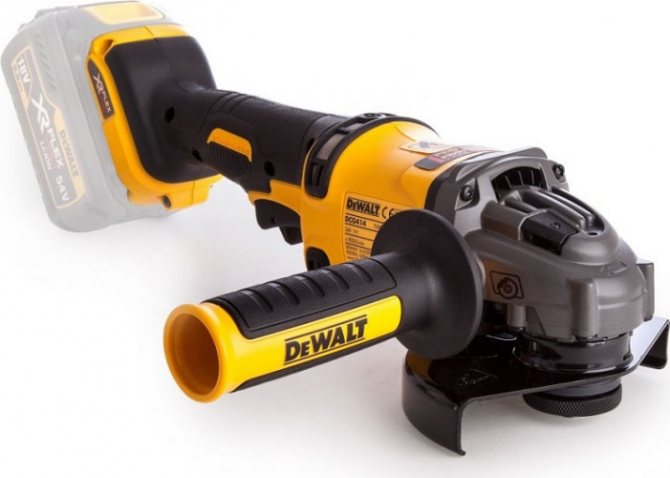

Регулятор оборотов для болгарки своими руками

Регулятор оборотов можно использовать не только для болгарки, но и для дрели, фрезерного станка и коллекторного двигателя

Работа коллекторного двигателя обеспечивается любым видом электрического напряжения. При изменении мощности напряжения нужно уменьшить или увеличить количество оборотов. Изменить это число помогает как раз таки тиристорный регулятор оборотов.

Этапы сборки регулятора:

• Для начала необходимо открутить ручку болгарки, оценить место и придумать, куда расположить элементы схемы (если места нет, то можно сделать устройство в отдельной коробке);
• Резистор можно сделать из алюминия;
• При условии несильного нагревания симистора радиатор достаточен небольшого размера;
• Далее происходит припаивание конструкции.

В заключение идет проклейка эпоксидной смолой для закрепления. Самодельное устройство может работать годами. Бывают случаи, что устройство после включения разгоняется на повышенных скоростях – это значит, обмотка статора замкнулась. В данном случае произошло витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.

Какие бывают характерные неисправности: разрывается или сгорает обмотка, возникает короткое замыкание, пробивается изолирующая поверхность.

Сферы применения устройств плавного пуска

Прежде чем ознакомиться с параметрами выбора УПП, рассмотрим, при каких режимах пуска и условиях требуется установка этого электроаппарата.

По нагрузке и разности пусковых и номинальных токов различают следующие типы пусков электродвигателей:

• Легкий пуск. При запуске электропривода ток не превышает номинального значения умноженного на три, переходной процесс длится не более 20 секунд. Для такого оборудования используют простейшие УПП.
• Тяжелый пуск. В производственном оборудовании со значительной инерцией или с запуском под нагрузкой, токи возрастают более чем в 4 раза, длительность переходного процесса составляет более 30 секунд.
• Особо тяжелый пуск. При таких условиях величина пускового тока может составлять 6-ти, 8-ми кратное значение от номинала. Разгон электродвигателя также занимает значительное время.

УПП применяются в составе электропривода различного производственного оборудования и технологических установках с тяжелыми и особо тяжелыми условиями пуска. Кроме того, их применение обосновано:

• При ограниченной мощности электросети. Пусковые токи создают перегрузку, при которой падает напряжение, срабатывает защита, перегреваются и отключаются генераторы. В таких случаях установка УПП является решением проблемы. При этом следует учесть, что устройство снижает пусковой ток в лучшем случае в 2,5 раза. Если мощности сети недостаточно, следует установить частотный преобразователь.
• При недопустимости быстрого пуска. При непосредственном запуске момент на валу электродвигателя гораздо выше номинального. Это приводит к ударным нагрузкам на механическую часть оборудования, вызывает его поломки. УПП обеспечивает ограничение пускового момента и с успехом решает эту проблему.

При срабатывании автоматического выключателя до того, как вал двигателя достигает номинальной скорости вращения, также же может помочь установка устройства плавного пуска.

УПП устанавливают:

• На электроприводе насосных агрегатов. При пуске с повышенным моментом и резкой остановке насосных установок в сети возникают гидравлические удары, повреждающие запорно-регулирующую арматуру, контрольно-измерительные приборы, трубопровод. Плавный пуск и остановка агрегатов, которые обеспечивают УПП, позволяет избежать этих проблем.
• На вентиляционном оборудовании. Высокий пусковой момент вызывает обрыв ременной передачи, увеличивает износ подшипников. Вентиляторы также требуют плавного запуска и остановки приводного двигателя.
• На компрессорном оборудовании и центрифугах. Для привода такого оборудования необходимо согласование момента на валу и фактической нагрузки. Пульсации, возникающие при резком пуске и разгоне электродвигателя, отрицательно сказываются на работе таких промышленных установок.
• На мельницах, дробильных установках и другом оборудовании с постоянным моментом нагрузки. Использование привода с УПП исключает механические удары при запуске.
• На конвейерах и других промышленных установках с приводом через редуктор. Применение УПП снижает ударную нагрузку на шестеренки и продлевает срок службы оборудования.

Схема плавного пуска электродвигателя болгарки своими руками

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

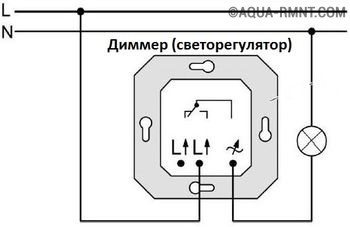

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.

1. Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
2. Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
3. Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
4. Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
5. Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

Выбор устройства плавного пуска

Для начала посмотрим на шильдик двигателя:

Двигатель насоса, который подключается к схеме плавного пуска

Мощность двигателя – 7,5 кВт, обмотки соединены в схему “треугольник”, номинальный потребляемый при этом ток – 14,7А.

Вот как выглядела система пуска (“жёсткая”):

Система прямого пуска двигателей насосов

Напоминаю, что у нас два двигателя, и запускаются они контакторами 07КМ1 и 07КМ2. Контакторы снабжены блоками дополнительных контактов – для индикации и контроля включения.

В качестве альтернативы было выбрано устройство плавного пуска ABB PSR-25-600. Его максимальный ток – 25 Ампер, так что запас у нас хороший. Особенно, если учесть, что работать придётся в тяжелых условиях – количество пусков/стопов, высокая температура. Фото – в начале статьи.

Вот наклейка на софтстартере с параметрами:

Недостатки электроинструмента и срок службы

Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.

Электроинструмент без такого устройства имеет кучу недостатков:

искрение якоря на коллекторе с выгоранием ламелей якоря

чаще выходят из строя обмотки ротора и статора

токовый бросок в общую электросеть

удары шестерней друг о друга и более быстрое их срабатывание

опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность

При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза

Что немаловажно для непрофессиональных столяров

Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.

Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.

Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.

Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.

Данная коробочка рассчитана на ток 12 Ампер.

Есть и более мощная модель на 20А.

Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.

Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.

Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.

Способы пуска асинхронных электродвигателей

Для запуска асинхронных двигателей используется разные методы. На практике наибольшее распространение получили следующие способы: Б.

• Изменение конструкции электродвигателей (роторы с глубокими пазами, типа “двойная беличья клетка”).
• Прямой пуск.
• Запуск на пониженном напряжении.
• Частотный пуск.

Двигатели специальной конструкции существенно дороже обычных электрических машин, что сильно ограничивает их применение.

Прямой запуск

Самая простая схема пуска асинхронных электрических машин с короткозамкнутым ротором – непосредственное подключение к сети. Подача напряжения на статорные обмотки осуществляется замыканием силовых контактов магнитного пускателя или контактора.

При прямом пуске электрической машины момент силы на валу значительно меньше номинального. Кроме того, запуск на полном напряжении вызывает броски тока и снижение напряжения. Прямой запуск применяется:

• При низкой мощности электрической машины.
• Для технологического оборудования, не нуждающегося в плавном разгоне.
• Для механизмов с запуском без нагрузки.

Такой способ непригоден для приводов инерционного оборудования, устройств нетребовательных к величине пускового момента, при ограниченной мощности электросети.

Пуск на пониженном напряжении

Запуск асинхронных электрических машин на сниженном напряжении реализуется при помощи нескольких схем:

Переключением обмоток статора “звезда-треугольник”.
Подключением через трансформатор.
Включением в цепь обмоток статора пусковых резисторов или реакторов.

Принцип действия первой схемы основан на пуске электрической машины при подключении обмоток “звездой”. После разгона двигателя коммутационные аппараты переключают их на “треугольник”. Этим достигается 3-х кратное снижение пускового тока.

При этом пусковой момент на валу также снижается более чем на 30%. Кроме того, преждевременное переключение также вызывает скачки тока до величин, возникающих при прямом запуске. Такой способ также непригоден для инерционного оборудования и установок, запускаемых под нагрузкой.

Для устранения недостатков электродвигателей с короткозамкнутым ротором также применяют автотрансформаторные схемы пуска.

При этом устройство для преобразования напряжения включают последовательно в цепь обмоток электрической машины. Эта схема обеспечивает плавный разгон и уменьшение пускового тока. Через автотрансформаторы подключают приводы мощных установок и оборудования со значительным моментом сопротивления.

Высокая стоимость элементов схемы, скачок тока при переходе на полное напряжение ограничивают ее применение.

Широко применяются также реакторные и резистивные схемы пуска. Для снижения напряжения к обмоткам последовательно подключают резисторы или катушки, обладающие реактивным сопротивлением. Запуск осуществляется при включении в цепь последовательно включенных элементов с активным или индуктивным сопротивлением.

При разгоне двигателей реакторы и пусковые сопротивления постепенно шунтируются и выключаются из цепи. Недостатком этого метода является высокая стоимость оборудования, значительно сниженный пусковой момент.

Частотный пуск

Такой способ старта и разгона основан на зависимости момента и скорости вращения вала электродвигателя от частоты питающего напряжения на обмотках. Для изменения этой характеристики применяют частотные преобразователи. Запуск через ПЧ решает все проблемы старта и разгона асинхронного электродвигателя. Однако, эти устройства имеют высокую цену, большие габариты, а также являются источником высших гармоник.

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.

Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.

Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…

Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:

• схема «звезда-треугольник»
• система плавного пуска (мягкий пуск)
• частотный преобразователь (инвертор)

В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.

Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.

Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.

Преимущества УПП

Включение УПП в состав электропривода дает следующие преимущества:

• Возможность использования мощных двигателей при маломощных электрических сетях. Ограничение бросков тока позволяет избежать срабатывания защитных электроаппаратов, перегрева обмоток трансформаторов, питающих токоведущих линий, перегрузок и остановок генераторов, а также снижения напряжения в сети, которое негативно влияет на другие электроприемники. Использование УПП позволяет устанавливать промышленное оборудование с тяжелыми и особо тяжелыми условиями пуска при ограничении мощности сети питания, когда применение другого электрооборудования для снижения тока пуска невозможно.
• Снижение износа электродвигателей. Пусковые токи вызывают перегрев обмоток, старение их изоляции, перегрев и коррозию контактных групп, а также к преждевременному износу коммутирующих аппаратов. Увеличение крутящего момента при прямом запуске приводит к увеличению нагрузки на подшипники и другие механические элементы электродвигателя. Плавный пуск позволяет продлить срок эксплуатации двигателей и увеличить промежутки между ТО (техническим обслуживанием) и ремонтами электрических машин.
• Уменьшение износа промышленного оборудования. Использование УПП обеспечивает плавный разгон. Это снижет ударные нагрузки на шестеренчатые редукторы, ременные приводы и другие механизмы.
• Обеспечение безопасности технологических процессов. Многие примышленные установки нельзя резко останавливать и запускать. Например, быстрый пуск насосных агрегатов приводит к гидроударам и возникновению аварийных ситуаций. Использование УПП снижает вероятность аварий.
• Возможность отказаться от механических устройств для торможения, а также электротехнических устройств для ограничения тока. Устройство плавного пуска заменяют тормозные муфты, реакторы, а также другое оборудование.
• Невысокая стоимость. Средняя стоимость УПП ниже цены частотных регуляторов. В ряде случаев установки УПП достаточно для корректной работы привода.
• Наличие защиты от ненормальных и аварийных режимов работы. Некоторые модели УПП защищают от пропадания фаз, несимметричной нагрузки и других аномальных режимов.
• Возможность встраивания в системы автоматизации. УПП с микропроцессорными устройствами управления поддерживают протоколы связи с удаленными ПК. Контроль и управление приводами с такими УПП можно осуществлять в автоматическом режиме.
• Снижение электромагнитных помех. При регулировании пуска по всем трем фазам, уменьшается интенсивность магнитного поля, которое создается двигателем при пуске. При использовании УПП отпадает необходимость установки дополнительных фильтров на слаботочных линиях, чувствительных к наводкам.

Установка УПП дает неплохой экономический эффект. Он достигается снижением затрат на ТО и ремонт электродвигателей и технологического оборудования, экономии электроэнергии, расходов на закупку более мощных коммутирующих электротехнических устройств, дополнительную защиту.

? Полезный лайфхак: как самостоятельно сделать переноску с плавным пуском для электроинструмента

На чтение: 3 минуты Нет времени?

Бюджетные модели электроинструмента редко оснащаются блоком плавного пуска (БПП), благодаря которому дрель или болгарка работает без рывков и меньше изнашивается. Можно купить кнопку и установить её самостоятельно, но для этого потребуется доработка инструмента. К тому же так вы лишаетесь права на гарантийный ремонт. Выходом из этой ситуации является модернизация обычного удлинителя. Из сегодняшнего обзора редакции онлайн-журнала HouseChief.ru вы узнаете, как доработать стандартную электропереноску, чтобы включённый в неё инструмент работал плавно.

Кнопка плавного пуска продлевает срок эксплуатации электроинструмента и делает работу более безопасной

Читайте в статье

Плавный Пуск и Бесконтактный реверс DC-электродвигателя

Сегодня рассмотрим довольно простую схему устройства управления двигателем постоянного тока, которая позволяет осуществлять его плавный запуск и останов, а также менять направление вращения без использования механических или релейных переключателей. Применение такая схема может найти самое широкое, это и робототехника, и различные станки, или механизмы, использующие двунаправленное механическое вращение.

В качестве интерфейса управления человек-машина здесь выступает манипулятор в основе которого лежит обычный переменный резистор (потенциометр), это может быть, например, так называемый « джойстик », который находясь в среднем положении останавливает вращение, а при крайних — плавно запускает электродвигатель в прямом и обратном направлении.

Сразу обозначу с какими электродвигателями может работать эта схема, в плане мощности. На схеме представлен вариант для 12-ти вольтового электродвигателя, питание электродвигателя и схемы управления общее. Мощность ограничена способностью транзисторов силового H- моста рассеять выделяемую тепловую энергию, т.к. они работают в крайних положениях манипулятора в линейном режиме. При мощности электродвигателя 320 Вт , силовой H -мост должен будет рассеять около 50 Вт , что вполне приемлемо для корпуса TO-220 .

Схему условно можно разделить на 4 функциональных части: силовой мост ( H-bridge ) через который запитан электродвигатель; компараторы напряжений DA1.3 и DA1.4 с которых управляется мост; генератор треугольного напряжения DA1.2 ; узел установки напряжения смещения

Работа силового моста, в « буржуинском » наименовании « H-bridge », подробно описана во многих технических источниках. Напомню, что при вращении электродвигателя, одновременно работают только два транзистора из противоположных плеч, например, VT1 и VT4 . Для смены направления вращения, VT1 и VT4 необходимо закрыть, а VT2 и VT3 открыть.

Управляются пары транзисторов моста через два компаратора DA1.3 и DA1.4 . Управляющее напряжение на их выходах при среднем положении резистора R2 противоположное: DA1.4 — +12B , DA1.3 — -12В — пары транзисторов моста закрыты, двигатель остановлен. При крайних положениях R2 , напряжение с одного из компараторов станет близким к нулю, что позволит открыться соответствующей паре транзисторов.

Опорное напряжение для компараторов берётся с цепи R7R8R9 на прямой вход DA1.4 и инверсный DA1.3 . На два других входа поступает пилообразное напряжение с частотой

270 Гц , амплитудой около 2В и постоянной составляющей от 1 до 5В с генератора на DA1.2. Постоянная составляющая регулируется как раз потенциометром R2 через DA1.1 . Делитель R7R8R9 рассчитан таким образом, чтобы в промежуточных состояниях резистора R2 от середины до максимального значения и минимального, напряжение с выходов одного из компараторов прежде чем стать близким к нулю модулируется частотой генератора DA1.2 , и как итог в зависимости от уровня постоянной составляющей (напряжения смещения) с DA1.1 принимает форму ШИМ . Это и позволяет плавно запускать и останавливать электродвигатель.

Печатная плата показана на рисунке сверху. Теплоотвод от транзисторов должен быть рассчитан на рассеивание тепловой энергии, в зависимости от мощности электродвигателя. Напомню, что при использовании электродвигателя 12В , 320 Вт , она составит 50 Вт .

Источник

Устройства для болгарок на 800 Вт

Болгарки на 800 Вт работают с пускателями низкой частоты. Симисторы довольно часто применяются на 15 А. Если говорить про схему моделей, то стоит отметить, что у них используются расширительные транзисторы, у которых пропускная способность тока стартует от 45 мк. Конденсаторы используются с фильтрами и без них, а емкость у элементов равняется не более 3 пФ. Также стоит отметить, что пускатели отличаются по чувствительности.

Если рассматривать профессиональные болгарки, то для них подходят модификации на 400 мВ. При этом проводимость тока может быть низкой. Также существуют устройства с переменными транзисторами. Они быстро прогреваются, но не способны поддерживать большие обороты болгарки, а проводимость тока у них составляет около 4 мк. Если говорить про другие параметры, то номинальное напряжение стартует от 230 В. Минимальная частота у моделей с широкополосными симисторами составляет 55 Гц.

Установка софтстартера

Примерил для начала:

Пробная установка блока плавного пуска

По высоте подходит один в один, по ширине тоже, только длина чуть больше, но место есть.

Теперь вопрос по цепям управления. Контакторы в исходной схеме включались напряжением 24 VAC, а наши АББ управляются напряжением минимум 100 VAC. Налицо необходимость промежуточного реле либо изменения напряжения питания цепи управления.

Однако, на официальном сайте ABB я нашёл схему, где показано, что это устройство способно работать и при 24 VAC. Попытал счастья – не получилось, не запускается…

Что же, ставим промежуточное реле, которое приводит напряжение к нужному уровню:

Пример монтажа системы плавного пуска электродвигателей

Вот с другого ракурса:

Пример монтажа системы плавного пуска электродвигателей

Вот и всё. Промежуточные реле обозвал 07КМ11 и 07КМ21. Кстати, они также нужны и для дополнительных цепей. Через них включаются индикаторы, и сухие контакты для внешнего устройства (пока не используются, в старой схеме – оранжевые провода).

Когда хотел управление использовать напрямую, без реле (24 VAC), планировал индикаторы включения пустить через контакты Com – Run, которые теперь остались неиспользованные.
