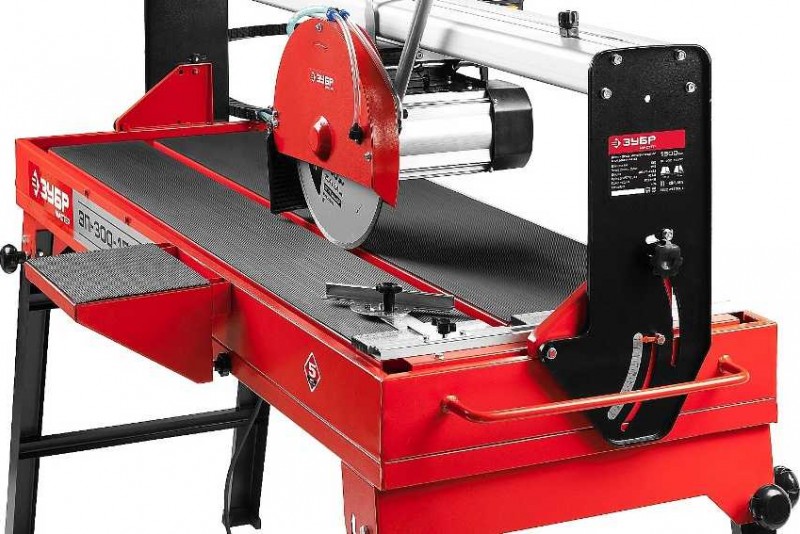

Электрический плиткорез с водяным охлаждением

Станок для резки плитки с водой

Если вы часто сталкиваетесь с необходимостью резать плитку, подобный станок вполне можно начать эксплуатировать в домашних условиях.

Подобные станки от проверенных производителей гарантируют наиболее высокое качество работы, более жизнеспособный режущий диск. Плиткорезный станок дает возможность работать на подобии достаточно просторного стола.

Двигатель таких устройств может располагаться как в нижней, так и в верхней части корпуса. Из достоинств следует обозначить, прежде всего, возможность резки плитки под наклоном за счет регулировки лезвия пилы.

В качестве особенности следует отметить, весьма немалый вес, доходящий до 10 кг. Это, конечно же, снижает мобильность данного оборудования. Данный вид плиткорезов является профессиональным и обладает большой мощностью, а водяное охлаждение, которое чаще всего имеют такие плиткорезные станки, не дает им перегреваться.

Как работает плиткорез

Прибор традиционно имеет довольно большие габариты. Он является приспособлением стационарного типа и функционирует благодаря подключению к электросети. Для обеспечения максимального удобства при резке плитки его платформа располагается на высоте около 1 м.

Это позволяет мастеру выполнять все необходимые манипуляции стоя, сохраняя удобное положение тела. Дистанцию от пола до рабочего стола можно регулировать, в зависимости от индивидуальных предпочтений.

С конструктивной точки зрения, такие устройства имеют определенное сходство с циркулярными пилами. Прибор состоит из нескольких основных элементов, среди которых: электрический двигатель, режущий круг, рабочая поверхность и станина.

А также плиткорез такого типа оснащается системой регулировки функциональной части и специальными фиксаторными приспособлениями.

Обратите внимание!

Система охлаждения функционирует довольно просто и обеспечивает подачу жидкости в точку соприкосновения режущего приспособления с керамическим изделием. Благодаря высокому качеству алмазных дисков для плиткорезов, приборы можно использовать для обработки различных материалов, таких как: керамогранит, камень, бетон, стекло и т. д.

Разновидности плиткорезов с водяным охлаждением

На сегодняшний день существует огромное множество моделей этих устройств. Они выпускаются разными брендами и отличаются друг от друга не только по внешнему виду, но и по техническим характеристикам.

• Все электронные плиткорезы принято разделять на два основных типа:
• ручные;
• профессиональные.

Первые инструменты имеют простую и удобную конструкцию. Они могут функционировать как от электрической сети, так и от аккумуляторной батареи (АКБ). По принципу действия они напоминают угловые шлифмашины, с той лишь разницей, что в качестве изделий для обработки на них используется плитка.

В состав ручного электрического плиткореза входит рукоятка, опорный элемент, именуемый подошвой, и резервуар для жидкости. А также элементы, которые позволяют регулировать положение функциональной части.

Работать таким устройством желательно только в горизонтальной плоскости. Это связано с тем, что, находясь в вертикальной позиции, изделие не предотвращает образование пыли. Для более сложных работ существуют ручные профессиональные плиткорезы.

Сегодня на строительном рынке можно встретить и более объемные модели, которые работают от аккумулятора. Главное преимущество подобных устройств – автономность. Они являются своего рода переходным звеном, располагающимся между ручными и профессиональными приборами.

В свою очередь, профессиональные устройства классифицируются по такому признаку, как расположение мотора.

1. Он может иметь две позиции:
2. выше рабочей плоскости;
3. ниже рабочей плоскости.

Устройства с мотором внизу. К основным характеристикам подобных моделей можно отнести высокое качество реза, а также хорошую защиту от запыления во время работы. Режущий элемент представлен все тем же диском с алмазным напылением.

Конструктивная особенность этого прибора – расположение функциональной части. Верхняя половина режущего круга находится над рабочей плоскостью, а нижняя размещается в резервуаре с водой.

Такая позиция мотора позволяет производить компактное оборудование, которое отличается универсальностью. Подобные приборы имеют высокую популярность на строительном рынке именно за счет своих небольших габаритов. Во время ремонта в квартире всегда непросто найти достаточно места для крупной модели.

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

Инструкция:

1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Для изготовления плиткореза отлично подойдет старая болгарка

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

Как выбрать электрический плиткорез с водяным охлаждением

Все электрические плиткорезы выполняют одну функцию – быстро режут плитку. Однако такое понятие обобщенное. Каждый электроинструмент обладает своими параметрами. От этого зависит, как быстро и качественно он справится со своей задачей.

От параметров плиткореза зависит его функциональность

Не менее важным является устройство электрического инструмента. Делятся плиткорезы на два вида:

1. Модели с нижней подачей режущего диска. Электроплиткорезы этой группы компактные, удобные при транспортировке. Электроинструментом можно резать плитку любых размеров, но удерживать ее придется вручную. Недостатком считается ограничение глубины реза.
2. Модели с верхней подачей режущего диска. Электроплиткорезы этой группы обычно стационарные, отличаются большим размером. Однако инструмент многофункциональный. Здесь есть регулировка глубины реза, возможность распила плитки под углом 45о. Заготовку не нужно удерживать руками, так как ее фиксируют зажимным механизмом.

Из двух разновидностей самым дорогостоящим является инструмент, принадлежащий ко второй группе. Чтобы осуществить выбор электрического плиткореза, надо еще ознакомится с параметрами. От этого зависит функциональность электроинструмента.

Мощность

Один из самых важных параметров – это мощность. Нужно сразу определиться, какую работу предполагается выполнять. Если нужно подрезать небольшое количество керамики, электроплиткореза мощностью 0,7-1,5 кВт хватит с головой. При профессиональном использовании для больших объемов работ, а также резки отделочного камня, керамогранита, параметр не должен быть меньше 2 кВт.

Диаметр режущего диска

Глубина реза зависит от диаметра режущего диска. Чем он больше, тем толще плитку можно распиливать. Однако диаметр диска напрямую связан с мощностью электроинструмента. Например, если плиткорез оснащен мотором 1,5 кВт, то максимальный размер отрезного круга ограничен 250 мм. Если на слабый электроинструмент поставить большой диск, от перегрузки двигатель нагреется и выйдет из строя.

Важно! Для резки гранита или мрамора используют электроплиткорезы с режущим кругом диаметром 350 мм. Они способны распилить заготовку на глубину до 135 мм.

Наличие водяного охлаждения

Во время резки от силы трения плитка раскаляется. Изнашивается быстрее алмазное напыление диска. Плитка способна лопнуть совсем в другом месте от линии реза. Чтобы этого не случилось, предусмотрена функция водяного охлаждения. Жидкость подается из бака равномерно в зону реза. Хорошо, когда имеется возможность регулировать ее подачу.

Расходные элементы

Для работы понадобятся расходные элементы. Основным из них является диск с алмазным напылением. Какой бы он не был качественный, со временем режущая кромка истирается. Круг покупают новый.

Дополнительно к станку можно купить складные ножки. Они нужны для установки инструмента на комфортную для работы высоту.

Линейку подбирают под конкретную модель электроплиткореза. Она помогает точнее и удобнее осуществлять разметку.

Рейтинг лучших моделей

DIAM SPmax-250/1.5

Плюсы: точная резка без пыли, мощный двигатель, прочная станина, удобный в работе.

Минус: для насоса необходим дополнительный резервуар.

Плюсы: качественная сборка, быстрая доставка.

Минус: непрочный сплав каретки.

Плюс: мощный монорельс.

Минус: тяжелый в эксплуатации.

Плюс: соотношение цены и качества.

Минусы: не обнаружено.

Плюсы: простая комплектация, удобные подъем и наклон каретки, устойчивый.

Минус: неаккуратная подача воды.

Плюсы: тихая работа, защита от удара током.

Минус: при подаче воды жидкость стекает на пол.

Плюсы: качественный рез, мощный двигатель.

Минусы: не обнаружено.

Плюс: соотношение цены и качества.

Минусы: неточные линейка и угольник.

Плюс: соотношение цены и качества.

Минус: диск смещен относительно рабочего стола.

Советы по работе

Правильная эксплуатация инструмента – залог его долгой и качественной работы. Что касается плиткореза – это вдобавок уверенность в том, что большие деньги не пропадут впустую.

Вот несколько советов, соблюдение которых улучшит и продлит работу станка:

• Обязательно соблюдать ТБ при работе (!), работы проводить только в защитных очках, перчатках, в каске и наушниках.
• При резке материала ни в коем случае нельзя сдвигать режущий диск в обратном направлении – это приведет к сколам на срезе.
• Прежде чем приступить к работе, нужно выставить все необходимые значения, подобрав диск нужного диаметра и определив нужный угол.
• При перемещении режущего диска необходимо прикладывать усилия прижима, пропорциональные толщине обрабатываемой поверхности.
• Перед обработкой материал лучше закрепить на столе как можно надежнее.
• Режущую часть нужно передвигать уверенно, чтобы не было вибраций и не заклинивало диск.
• На станках с обычной подачей воды постоянно заменять поддоны, едва накопились отходы.
• Следить за состоянием диска – при его сильном износе может сгореть двигатель по причине увеличившихся нагрузок.

Как выбрать станок?

Прежде чем выбрать станок, нужно определиться с тем, что именно он будет обрабатывать – т.е. какая глубина реза нужна и какой будет обрабатываемая площадь.

Критерии при выборе

• Соотношение глубины реза и диаметра режущего диска — нужно для того, чтобы знать, с какой толщиной материала справится диск. Например, для керамической плитки подойдет станок с глубиной 45-60 мм и диском на 200-300 мм.
• Удобство управления – проверьте, насколько хорошо работают все ручки плиткореза.
• Возможность быстрой замены диска.
• Длина реза — показывает, насколько длинную заготовку может раскроить станок. Зависит от размеров стола.
• Оперативность сборки станка, простота транспортировки.
• Наличие складной станины.
• Возможность застопорить режущую часть.
• Наличие защитных устройств.

• Скорость вращения диска – рекомендуется диапазон от 3000 до 4500 оборотов в минуту.
• Регулировка глубины.
• Возможность контролировать всю рабочую зону.
• Эффективность работы водоотвода.
• Наличие отсеков для отходов.
• Величина циркуляции воды при работе насоса.
• Мощность – стоит выбрать станок, мощность двигателя которого не менее 1 кВт, иначе он просто не справится с нужным объемом работы.

Мнение эксперта

Торсунов Павел Максимович

Конечно, не обязательно, чтобы присутствовали все пункты – в зависимости от модели или предназначения плиткорезы разительно отличаются друг от друга по комплектации. Но если вы можете поставить «плюс» хотя бы половине списка, выбирать будет значительно легче.

Каким плиткорезом пользуетесь Вы?

РучнымЭлектрическим

Настольный плиткорез Практика Профи 1872

Такой аппарат является настольным и позволяет довольно быстро и точно обрабатывать плитку. Показатель мощности двигателя агрегата составляет 72 Ватт. Из особенностей прибора можно отметить то, что он позволяет выполнять рез облицовочных материалов без нанесения предварительной разметки. Это достигается за счет параллельного упора рабочей плоскости.

Настольная модель такого типа отличается компактными габаритами, что позволяет перемещать ее без каких-либо усилий. Агрегат приспособлен для реза изделий, длина которых не превышает 30 см. Он функционирует от обычной электросети с напряжением 220 В. Скорость вращения шпинделя в этом случае достигает 2800 об/мин.

Такой электроплиткорез оснащается водяным охлаждением и имеет специальный резервуар для жидкости. С помощью него можно разрезать не только керамическую плитку, но и изделия из керамогранита.

В комплект электрического настольного плиткореза ПРАКТИКА 1872 Профи входит кейс, который делает транспортировку станка простой и удобной.

Практика Профи 1872 отличается небольшими габаритами и имеет вес всего 16,5 кг. Глубина реза устройства настольного типа несколько меньше, чем у профессиональных станков и составляет 20 мм в этом случае. Сколько стоит плиткорез такого типа? Приобрести данный агрегат можно за 7500-8000 руб.

Устройство и принцип действия электрического водяного плиткореза

Для эффективной работы станком, необходимо знать его устройство и возможности. Прибор работает от электросети и из-за своих немаленьких габаритов относится к механизмам стационарного типа. Располагается агрегат на высоте около 1 метра над полом, что позволяет мастеру работать без лишнего напряжения в удобной позе.

СПРАВКА: высоту прибора можно регулировать по индивидуальным предпочтениям

Конструкция изделия не отличается особой сложностью и схожа с устройством циркулярной пилы. Электрический плиткорез включает в себя несколько основных составляющих:

• Корпус, на котором располагается рабочая поверхность.
• Режущий диск (как правило алмазный).
• Электрический двигатель.

Помимо основных частей, прибор дополняется фиксирующими механизмами, системой регулировки (поворотным механизмом), позволяющей совершать надрезы под углом, резервуаром с водой, в который опускается нижняя часть режущего круга и т. д. Функционал плиткореза зависит от модели.

Помимо отличия в комплектующих, приборы подразделяют на две группы:

• С неподвижным режущим диском — материал необходимо двигать руками, что не очень безопасно.
• С подвижным диском — управление происходит с помощью движения головки диска, а не самой кафельной плитки. Этот вариант безопаснее и точнее, а потому привлекательнее для опытных мастеров.

Изучив устройство прибора, можно разобраться в принципе его действия, а в частности: как работает система охлаждения, отличающая данный инструмент. Принцип охлаждения невероятно прост: в точку, где алмазный диск соприкасается с керамическим материалом, происходит подача жидкости.

За счет омывания диска осуществляется не только охлаждение, но и сбор пыли, обеспечивающий чистоту.

ВАЖНО: высокое качество алмазных дисков позволяет расширить спектр обрабатываемого материала, захватывая стекло, камень, бетон и т.д.

Установка болгарки

Способы крепления гриндера к нижней поверхности стола могут быть разными. Важна жёсткость и надёжность установки, чтобы сделать невозможным любое смещение болгарки с проектного положения в устройстве, чреватое заклиниванием диска в прорези стола. Также следует учесть необходимость доступности кнопки включения-выключения инструмента, регулятора скорости вращения и возможность смены диска гриндера.

Для исключения выворачивания болта под его головку подкладывают пружинную шайбу Гровера.

Дополнительно к этому соединению инструмент крепят к столу с помощью прижимных хомутов из полосовой стали, изготовленных в соответствии с конструкцией стола. В качестве прокладок между пластмассовым корпусом болгарки и сталью стола используют деревянные бруски, в которых нужно сделать пазы по форме корпуса.

Какие достоинства применения электроплиткорезов

Станок для резки плитки с водой приобрести надо, если занимаетесь обработкой прочных материалов на профессиональном уровне. Принять положительное решение о покупке или взятия напрокат станка помогут такие преимущества:

1. Эффективность резки материалов разной толщины. В зависимости от модели плиткорезов, они позволяют разрезать детали разной толщины, что очень удобно, например, когда надо получить соответствующий размер изделия. На станках в зависимости от моделей указывается максимально-допустимая толщина материалов, которые можно резать плиткорезом
2. Отсутствие образования пыли — это одно из существенных преимуществ, что достигается за счет наличия системы охлаждения водой
3. Высокая производительность — вода в процессе резки понижает температуру диска, исключая его перегрев. Круг с алмазным напылением не нагревается, и не плавится, поэтому служит достаточно долго и эффективно, исключая перегрузку двигателя
4. Резать можно любые виды материалов от плитки до стекла
5. Продолжительный срок службы не только станка, но и режущего диска. На одном диске можно работать не менее 2-3 лет при ежедневном проведении соответствующих манипуляций
6. Возможность получать не только прямой рез под углом 90 градусов к основной поверхности материала, но и под разными углами, выставляя предварительно положение диска

Возможность резки материалов разных размеров зависит от габаритов стола. Именно поэтому, пред тем, как купить станок, необходимо предусмотреть, какие материалы планируется резать — их толщина и размеры. Есть у плиткорезов электрических с опцией водяного охлаждения ряд некоторых недостатков. Эти недостатки надо учитывать сразу, перед тем как покупать станки.

Это интересно! Если в устройствах с верхним расположением мотора охлаждение реализуется за счет применения насоса, то на моделях с нижним двигателем отвод тепла обеспечивается путем применения емкости с водой, в которой находится часть диска.

Плиткорез электрический с водяным охлаждением: преимущества

Устройства, которые относятся к данной группе, отличаются высокой эффективностью и длительным эксплуатационным сроком. Система, подающая воду, включает в себя такие элементы, как: шланг и резервуар с жидкостью. Насосный механизм, осуществляющий забор воды, активируется одновременно с режущим элементом.

Система водяного охлаждения позволяет увеличить время работы без перерыва, повышает производительность, увеличивает срок эксплуатации оборудования и режущего инструмента.

Такой контур охлаждения позволяет добиться двух основных целей. В первую очередь он предотвращает перегрев алмазного лезвия. Не менее важным является то, что при резке плитки обычными механическими приспособлениями выделяется довольно много пыли. Использование водяного плиткореза позволяет справиться с этой проблемой, что делает процесс обработки керамического материала более удобным. Пыль, захваченная частицами воды, незамедлительно оседает на прибор.

Под рабочей поверхностью для разрезания плитки располагается специальная емкость, высота которой может быть разной. Это зависит от модели устройства с водным охлаждением. Как правило, этот показатель составляет не более 10 см. Пыль с водой стекает по лезвию, в результате чего попадает в этот резервуар. Для обеспечения нормальной работы его следует время от времени прочищать.

Механические ручные устройства (например, плиткорезы Сигма) требуют усилий при работе с плиткой, а также не спасают от запыления. В свою очередь, электрические инструменты справляются с этой задачей. А также они могут функционировать в автономном режиме. В таком случае шланг, доставляющий воду, стыкуется с емкостью, которая размещается под рабочей поверхностью.

Движение жидкости в электрическом агрегате осуществляется по замкнутому циклу. Это позволяет использовать минимальное ее количество для выполнения большого объема работы.

Используя электрический плиткорез, можно придать кафелю практически любую форму, но не стоит забывать, что цена такого оборудование достаточно высока.

Разновидности плиткорезов с водяным охлаждением

На сегодняшний день существует огромное множество моделей этих устройств. Они выпускаются разными брендами и отличаются друг от друга не только по внешнему виду, но и по техническим характеристикам.

Все электронные плиткорезы принято разделять на два основных типа:

• ручные;
• профессиональные.

Ручные. Такие инструменты имеют простую и удобную конструкцию. Они могут функционировать как от электрической сети, так и от аккумуляторной батареи (АКБ). По принципу действия они напоминают угловые шлифмашины, с той лишь разницей, что в качестве изделий для обработки на них используется плитка.

В состав ручного электрического плиткореза входит рукоятка, опорный элемент, именуемый подошвой, и резервуар для жидкости. А также элементы, которые позволяют регулировать положение функциональной части. Работать таким устройством желательно только в горизонтальной плоскости. Это связано с тем, что, находясь в вертикальной позиции, изделие не предотвращает образование пыли. Для более сложных работ существуют ручные профессиональные плиткорезы.

Бытовой электрический плиткорез не предназначен для резки твердых материалов, например, керамогранита и гранита, им можно работать только с плиткой или стеклом.

Сегодня на строительном рынке можно встретить и более объемные модели, которые работают от аккумулятора. Главное преимущество подобных устройств – автономность. Они являются своего рода переходным звеном, располагающимся между ручными и профессиональными приборами.

В свою очередь, профессиональные устройства классифицируются по такому признаку, как расположение мотора. Он может иметь две позиции:

• выше рабочей плоскости;
• ниже рабочей плоскости.

Устройства с мотором внизу. К основным характеристикам подобных моделей можно отнести высокое качество реза, а также хорошую защиту от запыления во время работы. Режущий элемент представлен все тем же диском с алмазным напылением. Конструктивная особенность этого прибора – расположение функциональной части. Верхняя половина режущего круга находится над рабочей плоскостью, а нижняя размещается в резервуаре с водой.

Такая позиция мотора позволяет производить компактное оборудование, которое отличается универсальностью. Подобные приборы имеют высокую популярность на строительном рынке именно за счет своих небольших габаритов. Во время ремонта в квартире всегда непросто найти достаточно места для крупной модели.

Профессиональный плиткорез с водяным охлаждением отличается достаточной мощностью и производительностью, он имеет большие размеры и цена его высокая.

Нижнеприводные устройства позволяют резать довольно большие изделия из керамики и других отделочных материалов. Это связано с тем, что на рабочей поверхности нет никаких ограничивающих конструктивных элементов.

На заметку! Из недостатков стационарных моделей, которые имеют мотор в нижней части, можно отметить то, что во время реза необходимо своими руками передвигать обрабатываемое изделие. Поэтому для работы на таком плиткорезе желательно иметь опыт.

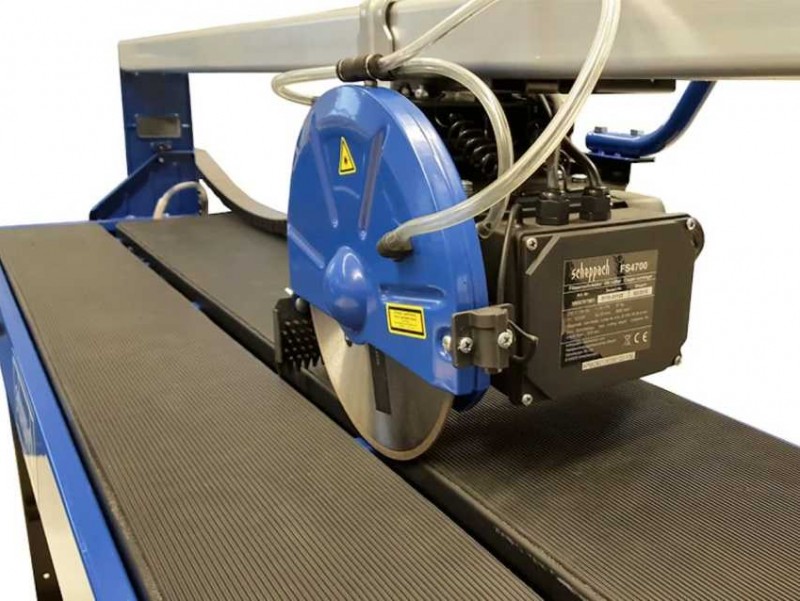

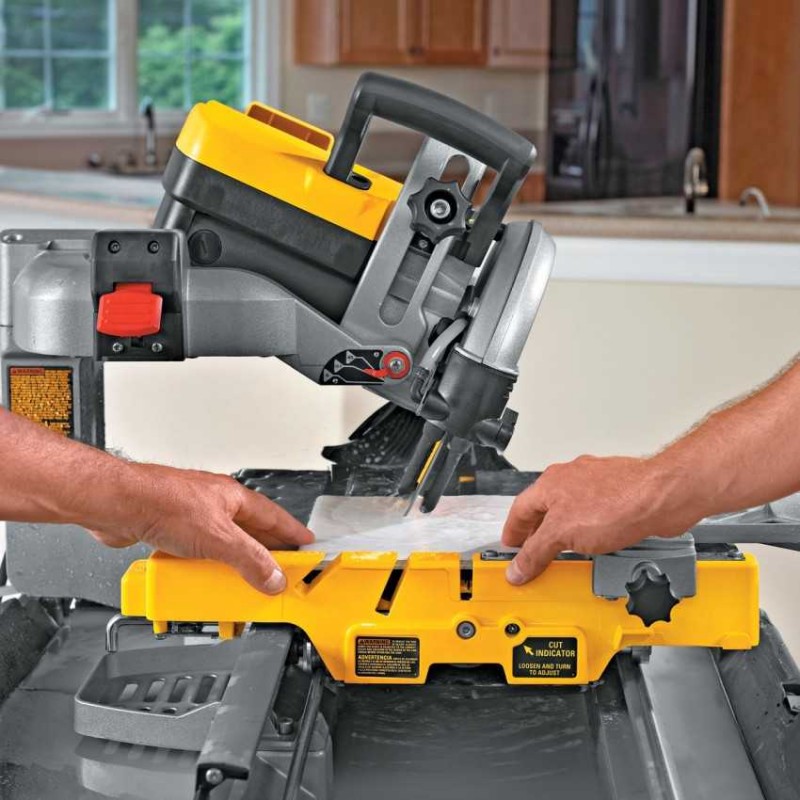

Модели с мотором сверху. Они относятся к профессиональным электрическим плиткорезам. Устройства такого типа имеют довольно большие габариты и отличаются сложной конструкцией. Для работы на верхнеприводном электроплиткорезе с водным охлаждением необходимо обладать достаточным опытом.

Все приборы с мотором, расположенным в верхней части, подразделяются на две разновидности:

• консольные;
• мостовые.

В первом случае аппарат оснащается консолью, которая закрепляется с помощью специальных фиксаторных элементов. Рабочая платформа такого прибора отличается подвижностью. Мостовые электроплиткорезы включают в себя подвижную функциональную часть, которая перемещается с помощью специальных направляющих элементов.

Более надежным и качественным является плиткорез электрический с водяным охлаждением, мотор которого размещен в верхней части инструмента.
