Гост 26434-2015 плиты перекрытий железобетонные для жилых зданий. типы и основные параметры

Сфера назначения

При строительстве малоэтажных домов частного характера, многоэтажных зданий, промышленных объектов применяются плиты:

• перекрытия;
• фундаментальные;
• стеновые (наружные и внутренние).

Они составляют основу зданий. При строительстве дорог не только для наземного транспорта, но и воздушного. Самолет оказывает большую нагрузку на взлетную полосу, справиться с ней под силу бетонной плите. В этом случае применяются типы покрытий:

• дорожные;
• тротуарные.

Дорожные постоянно совершенствуются. Они великолепно решают проблему, когда необходима оперативность, надежность. При возведении железобетонных ограждений, не обойтись без бетонных плит. Хотя они не так востребованы.

Достоинства и недостатки

Плиты перекрытий используются достаточно давно в строительстве, потому что обладают рядом неоспоримых преимуществ:

• существенно ускоряют сроки строительства;
• не требуют дополнительного усиления;
• отличаются демократичной стоимостью;
• обладают отличной звукоизоляцией;
• надёжны и долговечны;
• обладают большим выбором размеров и типов прочности.

Монтаж одного этажа перекрытий из плит выполняется в течение нескольких часов

К недостаткам следует отнести:

• для монтажа необходимо использовать спецтехнику;
• для того, чтобы доставить плиты необходимо также использовать специальный погрузчик;
• большой вес, что, в свою очередь, требует закладки массивного фундамента.

При монтаже блоков важно использовать специальные стяжки для распределения нагрузки

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Основные функции и применение

Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений. Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.

Основные характеристики перекрытия железобетонными плитами:

• Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
• Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
• Теплозащита – особенно актуально для жилых зданий
• Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
• Огнеупорность – в допустимых пределах
• Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
• Индустриальность всех элементов, простота монтажа

Главные функции и сфера применения плиты перекрытия ЖБИ:

• Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
• Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
• Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
• Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.

Общая стоимость (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания. Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.

С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.

Плиты перекрытия сборные железобетонные – размеры и разновидности

Панели, изготавливаются на специализированных предприятиях из марочного бетона, усиленного арматурной решеткой.

Размеры изделий стандартизированы и составляют:

• длина – 2,5–12 м;
• ширина – 1–1,5 м;
• толщина – 14–22 см.

Подобрав панели стандартных размеров, соответствующих расстоянию между опорными поверхностями стен и кратных ширине коробки, можно быстро сформировать железобетонное сборное перекрытие.

Не успев появиться на строительном рынке, плиты завоевали огромную популярность

Конструкция составных элементов может быть различной:

• цельной. Изделия внешне легко отличить от других видов, посмотрев на торцевую часть панели. В бетонном массиве отсутствуют характерные для других типов плит продольные полости. Сплошные панели характеризуются повышенными прочностными характеристиками и увеличенной массой. Слабые стороны – низкие теплоизоляционные свойства, а также недостаточная звукоизоляция;

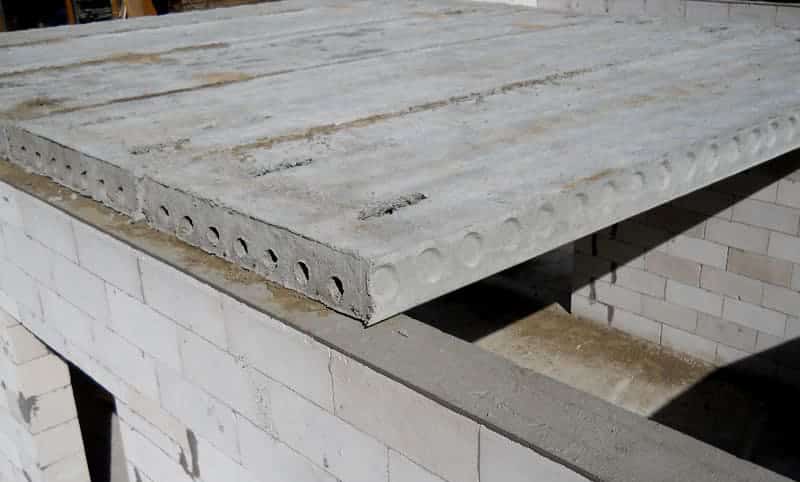

• пустотной. Параллельно расположенные вдоль продольной оси изделия полости имеют в основном круглое сечение диаметром 11–16 см. Возможен вариант продукции с овальными каналами. Пустотные изделия широко распространены в строительной сфере. Они отличаются повышенными звукоизоляционными характеристиками. Благодаря уменьшенному весу снижаются нагрузки на стены и основу здания;
• шатровой. Поперечное сечение напоминает лоток с параллельно расположенными ребрами толщиной 14–16 см. Облегченная конструкция с продольными ребрами жесткости обеспечивает повышенный запас прочности и способна воспринимать значительные деформации. Изделия П-образной формы сложнее отделать с внутренней стороны. Кроме того, они хуже сохраняют тепло.

Продукция также отличается методом изготовления арматурного каркаса:

• сварные конструкции изготавливаются из стальных прутков, соединенных контактной или полуавтоматической сваркой;
• вязаные решетки собраны из отдельных стержней, соединенных специальной отожженной проволокой.

На этапе проектирования необходимо выбрать оптимальный вариант конструкции изделий.

Спектр применения разнообразен: от перекрытия этажей до укладки дорог

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Технология монтажа

В первую очередь необходимо рассмотреть последовательность работ:

1. Проведение расчетов. При этом, если пролет большой, то в таком случае проект будет подразумевать опору плит непосредственно на колонну.
2. Монтаж опалубки.
3. Выполняется упрочнение плиты при помощи стальных прутьев.
4. Заливка, опрессовка бетона.

Последний пункт стоит рассмотреть подробно.

Как правило, для того, чтобы осуществить заливку бетонной смесью, необходимо использовать бетононасос. Безусловно, данные работы можно выполнить своими руками, но это нецелесообразно, поскольку в любом случае придется звать помощников, которым также потребуется вознаграждение. Залейте конструкцию при помощи бетононасоса – и это будет самым верным решением, особенно, если в здании 2 или больше этажей.

Чтобы уплотнить бетон, обычно используется поверхностный или глубинный вибратор. При этом во время работ нужно обязательно помнить о том, что при чрезмерной вибрации бетон может расслоиться.

Вибраторы необходимо устанавливать таким образом, чтобы шаг не превышал радиуса его полуторного воздействия. Время вибрирования подбирается индивидуально – следует следить за уплотнение бетонной смеси, один из очевидных признаков – это прекращение усадки смеси, пузыри также выделяться не будут.

В зимний период нужно обязательно заказывать бетон, которые в своем составе будет иметь противоморозные добавки. Они оказывают негативное влияние на каркас, но данный момент считается нормальным, если вы используете заводскую добавку.

Если нужно повысить прочность бетона – в него добавляется щебенка. Сваривать арматуру не желательно, лучше связывать ее при помощи вязальной проволоки, так она будет гораздо прочнее. Не нужно в смесь добавлять гравий, поскольку он имеет ровную поверхность. В результате сцепление будет не очень прочным.

Для того, чтобы плиты перекрытия были прочными, важно использовать не только материалы высокого качества, но также соблюдать технологию при выполнении процесса. Даже с применением морозостойких примесей специалисты не рекомендуют делать заливку в зимний период

Типы железобетонных панелей

Различают несколько типов панелей:

1. ПК – плиты перекрытий с круглыми пустотами, представляющие собой несущие элементы между этажами.
2. ПР -ребристые – подходят для строительства крыш большой площади (торговые дома, вокзалы, спортивные комплексы).
3. ПС – плиты специального назначения при строительстве санитарно-технических узлов.
4. Полнотелые – нужны в повышенных силовых нагрузках.
5. Монолитные – используются в многоэтажном строительстве с постоянной вибрационной нагрузкой.
6. П – сплошные. Используются для создания несущих конструкций.
7. Облегченные – отличаются малым весом и многопустотностью.
8. С косыми торцами.
9. Экструдерные – для общественных, жилых, производственных сооружений.

В строительстве плиты такого вида применяются уже в конце работ и доставляются к месту на специальном транспорте.

Отдельно можно выделить группу плит для ограждений, то есть заборов. Для строительства используется тяжелый бетон с граненной или плоской поверхностью. Их часто можно встретить на месте постоянных предприятий.

Существуют ребристые сборные изделия П-образного вида. Они используются как несущие элементы для прокладки теплоцентралей и сетей водопровода в нежилых сооружениях. Высота такого изделий 30-40 см, а ширина от 1,5 до 3 м. Можно встретить плиты длиной 6, 12, 18 м.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Особенности производства и преимущества использования тех или иных видов изделий

В зависимости от особенностей производства пустотные плиты делятся на пустотные опалубочные (ПК), пустотные облегчённые (ПНО) и пустотные безопалубочные (ПБ). Производственный процесс изготовления опалубочных пустотных плит выглядит таким образом:

1. Бетонный раствор заливается в подготовленную опалубку из металла с расположенными внутри арматурными элементами и металлической сеткой.
2. Затем под воздействием вибрации бетон хорошо утрамбовывается и подвергается обработке в гидротермическом боксе, температура в котором составляет 80 °С, а абсолютная влажность достигает значения 100%. На протяжении 7-12 часов температура внутри бокса стабильно понижается.
3. После того как смесь полностью застынет, готовая железобетонная плита извлекается за фиксированные стальные проушины, с помощью которых облегчается монтаж панелей. На складе все плиты проходят маркировку и получают техническую документацию.

Что касается облегчённых бетонных перекрытий, то они считаются модернизированной версией плит ПК, которые отличаются уменьшенной толщиной. Если стандартный размер железобетонных плит перекрытия составляет 22 см, то толщина облегчённой версии – всего 16 см, что, в свою очередь, влияет на конечный вес и объём изделия. Так, объём бетонной плиты 2,4х1 м облегчённого типа будет равен 0,38 м³, а объём стандартной плиты ПК такого же размера достигает уже 0,52 м³, при этом вес первой плиты будет 550 кг, а второй – уже 750 кг, что указывает на существенную разницу в весе.

Сплошные плиты имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ.

Плиты, которые производятся без применения опалубки, изготавливаются в результате процесса непрерывного литья бетонной смеси, а окончательную форму панели придаёт формовочная машина. Такой принцип производства позволяет выпускать плиты большой длины – до 9 метров, которые по желанию заказчика можно резать на любые отрезки с точностью до нескольких сантиметров. Это даёт возможность использовать разного размера плиты бетонных перекрытий для оформления сложных архитектурных элементов. В основном толщина плит составляет 22 см, хотя в некоторых случаях можно встретить и другие по высоте изделия. Главное преимущество плит ПБ – возможность применять для возведения стен изделия в вертикальном положении.

Обратите внимание! Большинство промышленных производств изготавливают именно опалубочные плиты, потому как для их выпуска не требуется приобретать дополнительное оборудование.
Размеры пустотных плит удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций

Отличительные особенности многопустотных плит

По сравнению с полнотелыми изделиями и монолитными железобетонными конструкциями пустотные плиты перекрытия отличаются такими преимуществами:

• Повышенные прочностные характеристики при относительно малом весе, что способствует снижению нагрузок на фундамент.
• Высокая точность геометрических параметров (особенно у плит серии ПБ).
• Хорошие тепло- и звукоизоляционные качества – обеспечиваются наличием воздуха в пустотах.
• Сравнительно хорошая устойчивость к вибрационным нагрузкам.
• Возможность прокладки инженерных коммуникаций в продольных пустотах ЖБИ.
• Возможность использования в любых климатических условиях.
• Большой выбор изделий по длине и ширине.
• Быстрый монтаж, в том числе «с колес», не нужно ждать 28 дней, как в случае монолита.

Рисунок 12. Пошаговый монтаж плит перекрытия

Единственный минус – необходимость привлечения грузоподъемной техники для укладки плит. Но этот факт является одновременно и достоинством, поскольку автокраном ЖБИ монтируются в минимально короткие сроки.

Для чего нужен расчет монолитного перекрытия?

Надежность и долговечность строения зависит не только от прочности стен. Не менее важным конструктивным элементом зданий является перекрытие, которое воспринимает и передает все нагрузки от вышерасположенных конструкций на «коробку» и фундамент

В связи с этим важно правильно выполнить расчет железобетонной плиты перекрытия.

Рисунок 1. Конструкция монолитной плиты перекрытия с опалубкой и вертикальными опорами

Любая горизонтальная несущая конструкция рассчитана на восприятие определенных нагрузок. При сооружении монолитной плиты без предварительных расчетов высока вероятность превышения максимально допустимого веса, который будет воздействовать на нее. Это может стать причиной образования трещин в структуре бетонного основания, его ослабления и полного разрушения.

Расчет производится с целью обеспечения необходимого запаса прочности. Для этого надо определить габаритные размеры, предполагаемые нагрузки на монолитную конструкцию и правильно подобрать сечение арматуры для армирующего каркаса

Правила снятия опалубки

После последнего выливания должно пройти не менее недели. Попутно соблюдаются простейшие меры безопасности. Если щит свалится на голову, мастер или хозяин могут запросто попасть в больницу.

Так завершается строительство указанного перекрытия. Потребуется затратить время: от планирования работ до момента, когда будет получена готовая плита, если не учитывать период окончательного застывания, пройдет 4-5 дней. Окажется нелишним взаимное содействие двух-трех человек.

Затраты на то, чтобы изготовить плиты самостоятельно, будут состоять лишь из стоимости компонентов бетона и металлических деталей б/у. Здесь придется учитывать, что потребуются некоторые финансовые затраты на установку и монтаж. А вот привлечь бригаду строителей означает повысить стоимость конструкции в 3 раза.

Нужно понимать значение армирования и не экономить на нем. А металл можно выгодно купить у тех организаций, что сами приобретают металлолом.

Особенности укладки бетонной стяжки пола, читайте здесь.

Видео: Изготовление плиты перекрытия самостоятельно:

Монтаж ЖБИ

Чтобы установить железобетонную плиту, необходимо соблюдать правила и нормы, что позволит использовать конструкции на протяжении длительного срока. Прежде всего должна быть составлена схема укладки железобетонными плитами. Готовится расчет (например, для начала рассматривается проектирование дома), который указывает, сколько нужно плит для покрытий. На заранее подготовленную площадку подъезжает кран, который аккуратно начинает укладывать изделия по схеме, не оббивая днищ. Строителям нужно отойти в сторону, чтобы избежать несчастных случаев в случае обрыва троса. Кран должен выдерживать вес не меньше, чем три тонны. Нужно выделить двоих людей, которые будут направлять и корректировать укладку. Если работа выполнена правильно, расчет произведен точно, то водителю крана подают сигнал, и тот убирает стропы.

Например, изделия укладывают на стены, и чтобы крепче держались, опора на стену должна быть от 12 сантиметров и выше. Желательно при помощи раствора придать плитам крепости. Сборные железобетонные плиты можно тоже соединить между собой поясом из раствора, чтобы обеспечить долговечность.

Конфигурация и назначение дорожных плит

Стандартом для производства железобетонных конструкций, применяемых для устройства дорожного полотна, является ГОСТ 21924.0-84. Согласно документу плиты делятся на 2 типа:

• постоянные дорожные плиты;

• временные дорожные плиты.

Конфигурация изделий обозначается буквами:

• П – прямоугольная;

• Т – трапециевидная;

• Ш – шестиугольная.

Маркировка, нанесенная на изделия, содержит информацию о конфигурации и размерах. Она наносится на боковую или торцевую грань каждой плиты. Маркировка состоит из букв и цифр, группы разделяются дефисом.

При расшифровке сведений следует учесть:

• буквы обозначают тип дорожной плиты;

• первая группа цифр – параметры изделия, длина и ширина округляются и переводятся в дециметры;

• вторая группа цифр – допустимая нагрузка.

Маркировка ПЖСН расшифровывается – плита железобетонная с напряженной стержневой арматурой. Длина изделий от 30 до 63 дм, ширина – 10-12 дм. Такие конструкции предназначены для монтажа дорог в сложных климатических и геологических условиях.

Разновидности:

• ПДП – плиты дорожные прямоугольные;

• ПБ – прямоугольная конструкция с совмещенным бортом;

• ПДП – универсальная плита;

• ПДН – специальная конструкция для монтажа в сложных условиях, позволяет создать капитальное покрытие.

Преимущества Ж Б плит:

1. Быстрый монтаж дорожного полотна.

2. Многократное использование – плиты можно демонтировать и установить в другом месте.

3. Высокая прочность изделий благодаря применению тяжелого бетона и напряженной арматуры. Конструкция способна выдержать 200 циклов замораживания и оттаивания.

4. Долговечность покрытия.

5. Возможность монтажа в регионах с низкой температурой воздуха до -40 °C.
