Нагрузка на пустотные плиты перекрытия
На практике часто встает вопрос, какую нагрузку способна нести железобетонная пустотная плита перекрытия, не сломается ли она от того или иного напряжения.
В любом случае на нее не должна опираться несущая стена. Капитальные (несущие) стены могут опираться строго либо на фундаментные блоки, либо на такие же стены нижних этажей.
Там где панель нахлестывается на несущую стену, она дополнительно укрепляется – с торцов отверстия пустот заливаются бетоном, а по бокам не рекомендуется делать нахлест более чем на 100 мм, т.е. до 1-ой пустоты.
Нагрузка может быть распределенная или точечная. Для распределенной нагрузки все просто – высчитать площадь плиты в м2, умножить на нагрузку согласно маркировки (как правило это 800 кг/м2) и вычесть собственный вес плиты. Так для ПК 42-12-8 имеем площадь = 5м2. Умножаем на 800 = 4 тн. И вычитаем собственный вес = 1,53 тн. Оставшиеся 2,5 тонны и будут допустимой распределенной нагрузкой. Можно, для примера, залить ее бетонной стяжкой в 20 см.
Для точечных нагрузок привести аналогичный расчет затруднительно, так как несущая способность плиты в случае точечного давления зависит не только от веса тела, но и от точки приложения. Так по краям панели значительно крепче, чем по центру. Обычно рекомендуют не превышать номинальную нагрузку более чем в 2 раза, т.е. до 1,6 тн при отсутствии других воздействий.
На практике чаще приходится рассчитывать комбинированную нагрузку от разных источников, таких как стяжка, мебель, люди, ненесущие перегородки. Тут следует довериться опыту советских НИИ, которые приняли нагрузку «8» типовой, т.е. достаточной для всех «стандартных» случаев использования.
Их расчеты основаны на следующих соображениях:
- собственный вес = 300 кг/м2
- стяжка + заливные полы = 150 кг/м2 (примерно 6-7 см.
- мебель + люди = 200 кг/м2
- стены/перегородки = 150 кг/м2
Если в вашем случае эти показатели существенно превышаются, возможно, стоит задуматься о приобретении панелей с более высокими показателями несущей способности.
Пустотные плиты перекрытия, благодаря армированию и свойствам бетона, распределяют вес давящего на них предмета на большую поверхность, чем фактическая площадь контакта. Так, например, если у Вас перегородка имеет ширину 100 мм., а вблизи нее других нагрузок нет, то давление это распределится по большей поверхности и не выйдет за пределы, заложенные в расчетах предельных норм.
Так же следует не забывать, что помимо постоянных (статических) нагрузок бывают и переменные (динамические). Например, стоящая на полу гиря будет оказывать значительно меньшее разрушительное воздействие, чем упавшая со шкафа. Поэтому динамических нагрузок на панели следует по возможности избегать.
Пустотные плиты перекрытия: размеры, основные виды
Это наиболее распространённый тип железобетонных изделий, который чаще всего выпускается промышленными предприятиями. Благодаря особенностям и разнообразию размеров бетонные плиты многопустотного типа широко применяются для промышленной, многоэтажной и частной застройки. Присутствие полостей помогает справиться с прокладкой коммуникаций и теплотрасс.
Пустотная плита пк: конструктивные особенности ()
Практически полностью ровная и гладкая поверхность круглопустотных панелей позволяет не только быстро монтировать межэтажные перекрытия, но и упрощает проведение работ по выполнению напольной стяжки и оформлению потолка. Наличие пустот при этом не влияет на способность плит выдерживать большие нагрузки. В зависимости от внутреннего сечения, а также от формы и диаметра, выделяют полости следующих типов:
- круглые;
- овальные;
- полукруглые.
Схематическое изображение размеров пустотной плиты перекрытия.
Помимо того, что наличие пустот значительно снижает массу плит перекрытия, пустотные панели отличаются и другими преимуществами, к которым относятся:
- Экономия бетонной смеси при производстве, что снижает себестоимость готовых изделий.
- Хорошие эксплуатационные свойства. Многопустотные плиты перекрытий имеют высокий показатель шумо- и теплоизоляции, которые повышают качество готовой постройки.
- Облегчают процесс прокладки коммуникаций. Пустоты внутри плит используются для прокладывания не только кабелей, но и других коммуникационных магистралей, например, труб разного диаметра.
- Большой выбор размеров и цен ЖБ-плит перекрытия. На производстве можно найти панели практически любого размера, включая и нестандартные габариты, но они будут стоить немного дороже.
- Облегчение всей конструкции. Благодаря тому, что многопустотные плиты имеют меньшую массу, на фундамент будет оказываться небольшое воздействие, что положительно скажется на устойчивости всей конструкции.
Пустотные плиты — это наиболее востребованная разновидность ЖБИ.
Нагрузка на пустотные плиты перекрытия
На практике часто встает вопрос, какую нагрузку способна нести железобетонная пустотная плита перекрытия, не сломается ли она от того или иного напряжения.
В любом случае на нее не должна опираться несущая стена. Капитальные (несущие) стены могут опираться строго либо на фундаментные блоки, либо на такие же стены нижних этажей.
Там где панель нахлестывается на несущую стену, она дополнительно укрепляется – с торцов отверстия пустот заливаются бетоном, а по бокам не рекомендуется делать нахлест более чем на 100 мм, т.е. до 1-ой пустоты.
Нагрузка может быть распределенная или точечная. Для распределенной нагрузки все просто – высчитать площадь плиты в м2, умножить на нагрузку согласно маркировки (как правило это 800 кг/м2) и вычесть собственный вес плиты. Так для ПК 42-12-8 имеем площадь = 5м2. Умножаем на 800 = 4 тн. И вычитаем собственный вес = 1,53 тн. Оставшиеся 2,5 тонны и будут допустимой распределенной нагрузкой. Можно, для примера, залить ее бетонной стяжкой в 20 см.
Для точечных нагрузок привести аналогичный расчет затруднительно, так как несущая способность плиты в случае точечного давления зависит не только от веса тела, но и от точки приложения. Так по краям панели значительно крепче, чем по центру. Обычно рекомендуют не превышать номинальную нагрузку более чем в 2 раза, т.е. до 1,6 тн при отсутствии других воздействий.
На практике чаще приходится рассчитывать комбинированную нагрузку от разных источников, таких как стяжка, мебель, люди, ненесущие перегородки. Тут следует довериться опыту советских НИИ, которые приняли нагрузку «8» типовой, т.е. достаточной для всех «стандартных» случаев использования.
Их расчеты основаны на следующих соображениях:
- собственный вес = 300 кг/м2
- стяжка + заливные полы = 150 кг/м2 (примерно 6-7 см.
- мебель + люди = 200 кг/м2
- стены/перегородки = 150 кг/м2
Если в вашем случае эти показатели существенно превышаются, возможно, стоит задуматься о приобретении панелей с более высокими показателями несущей способности.
Пустотные плиты перекрытия, благодаря армированию и свойствам бетона, распределяют вес давящего на них предмета на большую поверхность, чем фактическая площадь контакта. Так, например, если у Вас перегородка имеет ширину 100 мм., а вблизи нее других нагрузок нет, то давление это распределится по большей поверхности и не выйдет за пределы, заложенные в расчетах предельных норм.
Так же следует не забывать, что помимо постоянных (статических) нагрузок бывают и переменные (динамические). Например, стоящая на полу гиря будет оказывать значительно меньшее разрушительное воздействие, чем упавшая со шкафа. Поэтому динамических нагрузок на панели следует по возможности избегать.
Основные виды плит перекрытия, их технические характеристики и размеры
Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.
Устройство и маркировка пустотных (многопустотных) плит перекрытия
Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.
Наличие пустот способствует уменьшению веса
Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.
Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91
ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.
Особая технология изготовления гарантирует высокие прочностные характеристики
Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.
- на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
- второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
- третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.
Стандартные размеры по ГОСТу плит перекрытия (ПК)
Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:
- длина, которая может составлять 1,68–12 м,
- ширина, изменяемая в пределах 0,98–1,48 м;
- толщина, которая зависит от модификации панелей.
Устройство и маркировка ППС – нарезных железобетонных плит
Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.
Высокие прочностные характеристики – гарантия длительного срока службы
Технические характеристики
Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.
Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2
Таблица размеров плит перекрытия, изготавливаемых по ГОСТу
Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.
Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

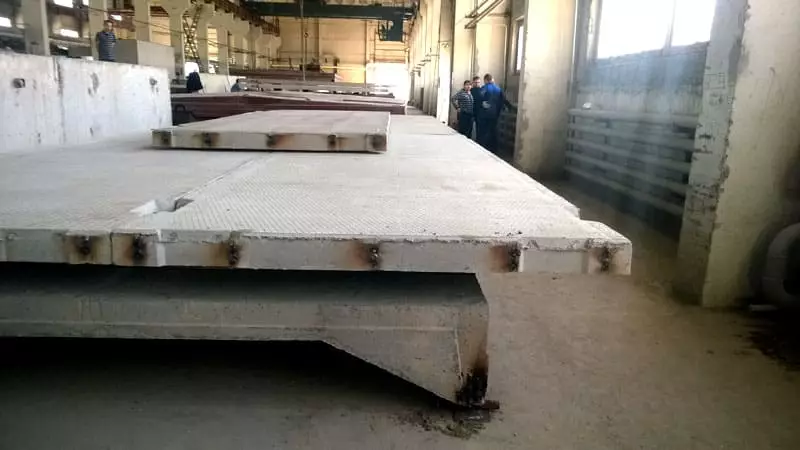

Устройство и маркировка ребристых плит
Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.
Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов
Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.
Технические характеристики и маркировка
В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.
Маркировка ребристых изделий включает:
- буквы и цифры, характеризующие геометрические параметры и вес;
- коэффициент, отражающий несущую способность;
- тип и класс арматуры;
- тип и марку бетона;
- дополнительные свойства.
Необходимые данные можно найти в справочных таблицах
Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу
Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.
Ребристые перекрытия используются для возведения высотных конструкций
Монолитные плиты
Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.
Прямо на строительной площадке формируется опалубка под необходимый размер
Для заливки используется бетон марки не ниже М200.
Особенности технологии изготовления
Техника производства плит перекрытия в зависимости от серии:
- П – изготовляются путем заливки бетона в специальные формы, в которые предварительно укладывается армирующий каркас. ЖБИ этого типа в зависимости от разновидности армирующей конструкции бывают нескольких видов по варианту опирания – на 2, 3 или 4 стороны.
Рисунок 2. Сплошные однослойные изделия
- ПК – производятся с применением опалубочного метода. Изначально в форму укладывается армирующий каркас, производится заливка бетонной смеси и уплотнение с применением вибрационного оборудования. При условии стендового формования изделия могут быть предусмотрены для опирания по 2, 3 сторонам и по контуру, что зависит от конструкции армирующего каркаса.
Рисунок 3. Железобетонные круглопустотные изделия серии ПК
- ПБ – изготавливаются с использованием современной безопалубочной технологии на специализированных конвейерных линиях. После затвердевания получается длинная плита-полуфабрикат, которая впоследствии разрезается на изделия нужных размеров. Железобетонные изделия ПБ могут опираться только на 2 стороны.
Рисунок 4. Современные изделия безопалубочного формования типа ПБ
В конструкции ЖБИ серий ПК и ПБ присутствуют продольные технологические пустоты, которые могут иметь разные размеры:
- ПК – круглые отверстия с размерами 159 мм (1ПК) и 140 мм (2ПК).
- В плитах ПБ конфигурация и размеры пустот обычно регламентируются техническими условиями (ТУ) на их производство.
Сегодня производители выпускают еще и облегченные плиты перекрытия серий ПНО (производятся по той же технологии, что и ПК), а также 1,6ПБ и 3,1ПБ (аналоги ПБ). От стандартных многопустотных железобетонных изделий они отличатся уменьшенной толщиной, которая составляет 160 мм, и предназначены в основном для применения в малоэтажном строительстве.
Фото 5. Плиты разных размеров на открытой площадке
Полнотелые плиты перекрытия серии П при строительстве жилых объектов применяются редко, поскольку характеризуются относительно большим весом и создают значительные нагрузки на фундамент. Наибольшим спросом среди застройщиков пользуются пустотные изделия.
Что представляют собой плиты перекрытия?
Плита перекрытия – железобетонное изделие заводского производства, предназначенное для сооружения горизонтальных несущих конструкций в зданиях разного назначения. Они предназначены для разделения между собой разных этажей, а также восприятия вертикальных нагрузок, их распределения и передачи на другие несущие элементы (стены, фундамент).
Перекрытие не только воспринимает и передает нагрузки, но и служит элементом жесткости в конструкции дома. По назначению оно может быть цокольным междуэтажным и чердачным.
Рисунок 1. Примеры применения плит для сооружения разных видов перекрытий
Плиты производятся стандартных размеров, которые регламентированы государственными стандартами. Конструктивно представляют собой прямоугольное изделие, состоящее из армирующего каркаса, который заключен в бетонную основу.
Преимущества безопалубочных плит перекрытия
Железобетонные изделия ПБ обладают большим количеством преимуществ:
- Минимальные допуски – обеспечивают идеально точные геометрические размеры, что облегчает монтажные работы.
- Широкий выбор типоразмеров – резка выполняется после формования, поэтому плиты выпускаются длиной от 1,6 до 10,8 м с шагом 100 мм.
- Возможность резки торцевой части под любым углом.
- Отсутствие армирующей сетки в конструкции – позволяет проще и быстрее формировать каналы под инженерные коммуникации.

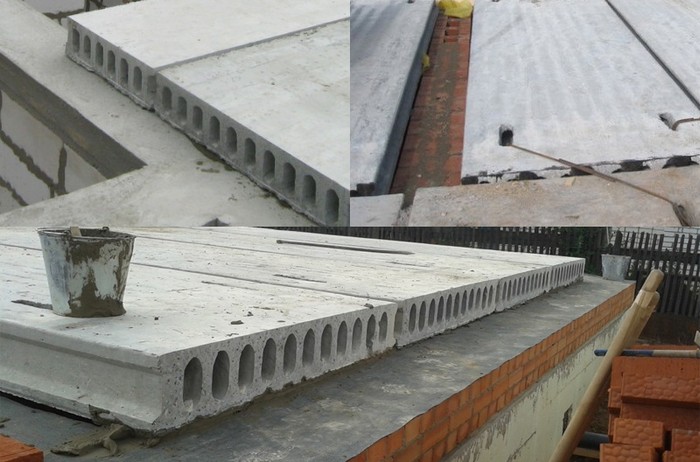

Фото 5. Перекрытия из плит ПБ
Отсутствие монтажных скоб в конструкции безопалубочных плит вызывает необходимость использовать специальные такелажные приспособления для погрузки, выгрузки и монтажа.
Основные виды
Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.
Таблица 1. Основные виды плит перекрытия
| № | Маркировка | Конструкция | Особенности |
| 1 | П | Полнотелая, монолитная | Высокая прочность, большой вес |
| 2 | ПТ | Монолитная, полнотелая | Высокая прочность, большой вес |
| 3 | ПК | Пустотная | Изготавливается опалубочным способом |
| 4 | ПБ | Пустотная | Изготавливается безопалубочным способом |
| 5 | НВ | Пустотная | Изготавливается методом пропаривания в металлических формах |
| 6 | 2ПБ | Пустотная утолщённая | Изготавливается безопалубочным способом, толщина увеличена |
| 7 | ПНО | Пустотная | Изготавливается опалубочным способом, толщина уменьшена |
| 8 | 3,1ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 9 | 1,6ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 10 | ПГ | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 11 | ПР | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 12 | ПП | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.
Пустотные плиты
Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.
Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.
Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.
ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.
Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.
Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.
Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.
Изделия 2ПБ имеют толщину 265 мм.
Полнотелые плиты
ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.
Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.
Ребристые плиты
Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.
ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.
Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.
Технические требования и государственные стандарты пустотных плит перекрытия
Существуют определенные утвержденные стандарты для пустотных плит перекрытия, регламентирующие виды, основные технические характеристики и габариты данных ЖБИ изделий. В настоящее время разработан и принят ГОСТ для плит перекрытий многопустотных – ГОСТ 26434-2015.
Кроме того к пустотным плитам перекрытия применимы следующие государственные стандарты:
- ГОСТ 13015 регламентирует правила приемки, транспортировки и хранения ЖБИ.
- В ГОСТе 21779 указаны технологические допуски, а также 5-6 класс точности геометрических параметров.
- ГОСТ 9561-91 распространяется на пустотные плиты перекрытия, выполненные из легкого и тяжелого силикатного бетона и предназначенные для обустройства ограждающих и несущих горизонтальных конструкций в зданиях и сооружениях различного назначения. В данном ГОСТе также указана технические требования для производства железобетонных многопустотных изделий.
ГОСТ 9561-91 на плиты перекрытия пустотные распространяется на изделия из легкого, тяжелого и плотного силикатного бетонов, которые предназначены для устройства горизонтальных несущих и ограждающих конструкций в зданиях разного назначения. В нем указаны технические требования на изготовление многопустотных железобетонных изделий.
Стандартные размеры плит перекрытия по ГОСТу (ширина, толщина и длина) указана и в ГОСТ 9561-91, и в ГОСТ 26434-2015.
Расчет пошагово
В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.
Методику самостоятельного определения параметров рассмотрим ниже.
Определение расчетной длины плиты
Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.
Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.
Рисунок 3. Схема жесткого опирания
Рисунок 4. Схема шарнирного опирания
Рисунок 5. Схема многопролетного монолитного перекрытия
Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.
Предварительное определение класса арматуры и марки бетона
Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.
Рисунок 6. Формула и таблица для выбора класса арматуры
Класс арматуры без расчетов подбирается по значению aR, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξR, который высчитываетсяпо формуле, приведенной на рис. 6.
При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.
Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е
в сущности, на растяжение будет работать именно армирующий каркас.
Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.
Определение нагрузки на плиту
Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.
Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.
Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:
Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.
Рисунок 7. Воздействие изгибающего момента и формула для его расчета
Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:
Ммах=(1000×62)/8=4500 кг/м
Подбор сечения арматуры
Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.
Фото 8. Внешний вид армирующего каркаса
При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9
Рисунок 9. Способы соединения опалубки с каменной стеной
Основные виды плит перекрытия, их технические характеристики и размеры
Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.
Устройство и маркировка пустотных (многопустотных) плит перекрытия
Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.
Наличие пустот способствует уменьшению веса
Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.
Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91
ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.
Особая технология изготовления гарантирует высокие прочностные характеристики
Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.
- на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
- второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
- третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.
Стандартные размеры по ГОСТу плит перекрытия (ПК)
Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:
- длина, которая может составлять 1,68–12 м,
- ширина, изменяемая в пределах 0,98–1,48 м;
- толщина, которая зависит от модификации панелей.
Устройство и маркировка ППС – нарезных железобетонных плит
Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.
Высокие прочностные характеристики – гарантия длительного срока службы
Технические характеристики
Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.
Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2
Таблица размеров плит перекрытия, изготавливаемых по ГОСТу
Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.
Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу
Устройство и маркировка ребристых плит
Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.
Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов
Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.
Технические характеристики и маркировка
В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.
Маркировка ребристых изделий включает:
- буквы и цифры, характеризующие геометрические параметры и вес;
- коэффициент, отражающий несущую способность;
- тип и класс арматуры;
- тип и марку бетона;
- дополнительные свойства.
Необходимые данные можно найти в справочных таблицах
Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу
Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.
Ребристые перекрытия используются для возведения высотных конструкций
Монолитные плиты
Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.
Прямо на строительной площадке формируется опалубка под необходимый размер
Для заливки используется бетон марки не ниже М200.
Нагрузка на пустотные плиты перекрытия
Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.
Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.
Существуют различные виды нагрузок на пустотные плиты перекрытия.
По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:
- Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
- Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.
В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:
- Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
- Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
- Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.
Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.
Фото: укладка плит перекрытия
Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2
Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:
- Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
- Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.
Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:
- Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
- Далее вычисляем нагрузку плиты, создаваемую собственным весом, на 1 квадратный метр: 1230:3,75=328 кг на м2.
- Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
- А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.
Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.
