Площадь окраски профильной трубы калькулятор онлайн

Для чего это нужно знать

Ниже рассмотрим ситуации, когда данные параметры обычно всегда необходимо учитывать в работе:

1. Знание формулы площади будет полезным, когда рассчитывается теплоотдача теплого пола или регистра отопления.Данные можно получить, исходя из общей площади, которая отдает воздуху в помещении тепло от рабочей жидкости определенной температуры.
2. Второй вариант – обратная ситуация, которая встречается также часто. Особенно, если необходимо подсчитать потери тепла по всей протяженности трубопровода к отопительному прибору. При расчете количества и размеров конвекторов, радиаторов и других приборов инструкция требует знать точно, какое количество калорий они смогут выдавать. Данные определяются с учетом площади поверхности трубопровода, транспортирующего воду.

На фото – расчет отопления 1 кв. м площади, исходя от диаметра трубопровода

1. Если вы будете знать, как посчитать площадь поверхности трубы, вы сможете закупить правильное количество теплоизоляции. Очень часто протяженность теплотрассы составляет десятки километров, поэтому точные данные помогут компаниям сохранить внушительные средства.

Калькулятор площади поверхности трубыиз стали для покрасочных работ

1. Еще один момент – затраты на покраску или антикоррозионное покрытие, цена которых иногда внушительна. В данном случае знания позволят точно рассчитать необходимый объем материала. Кроме того, так можно косвенными методами определить нерадивость исполнителей работ, если расходы на 1 м2 поверхности будут существенно возрастать.
2. Расчет площади трубы (сечение) позволит узнать максимальную проходимость изделия. Конечно, можно просто установить сразу заведомо больший диаметр, однако при больших капиталовложениях в строительные объекты данный показатель играет существенную роль в перерасходе средств.

Не стоит также забывать, что когда открывается кран горячего водоснабжения, объем жидкости в водопроводе бесцельно остывает. Большой диаметр трубы аккумулирует большое количество воды, которая в ней будет стоять, поэтому вы потратите больше тепла на нагрев помещения.

Как рассчитать сечение

1. Необходимо высчитать площадь круга и отнять толщину стенок.
2. Формула следующая: S = π(D/2-N)2.D – диаметр, N – толщина стенок.

Для гидравлических расчетов последней и ввели понятие – живое сечение.

Диаметр водопровода должен соответствовать его задачам

Расчет поверхности

Геометрическая задача, с которой вы не раз встречались на уроках, когда нужно было узнать площадь поверхности цилиндра, а, труба – это он и есть. Чтобы узнать нужную цифру необходимо знать длину окружности и высоту цилиндра (в нашем случае длину трубопровода).

Формула длины окружности – Lокр = πD, поверхности – S = πDL, где L–длина трубопровода, а D–его диаметр.

Для окрашивания можно использовать данную формулу напрямую, если же необходимо проводить теплоизоляционные работы, материала понадобиться несколько больше, так как он имеет толщину. К тому же во время процесса минеральная вата укладывается с некоторым перехлестом полотен.

Утепление стальных изделий своими руками

Рассчитываем внутреннюю поверхность

Не специалисты обязательно зададут вопрос – для чего нужно знать данный параметр? Специалисты же ответят – для гидродинамических расчетов, чтобы знать, какая площадь имеет контакт с водой во время движения по трубам.

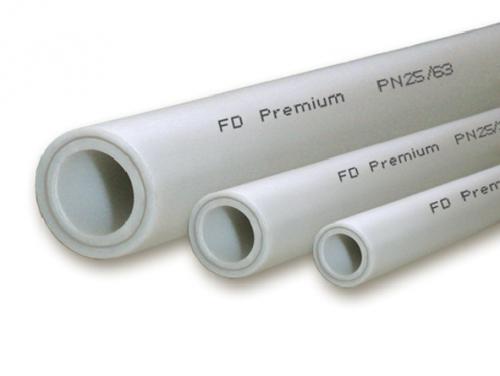

Внутренняя поверхность пластиковых изделий не зарастает минеральными отложениями

С этим параметром есть несколько связанных нюансов:

Диаметр	Чем он больше, тем меньше шероховатость стенок оказывает влияние на движение рабочей жидкости. Если у трубопровода диаметр большой, а его длина маленькая, сопротивлением трубы можно пренебречь.
Шероховатость	Данный параметр имеет большое значение для гидродинамических расчетов. Например, стальная ржавая внутри водопроводная труба и гладкая полипропиленовая по-разному влияют на скорость рабочей жидкости.
Постоянство внутреннего диаметра	Стальные и чугунные изделия из-за коррозии и минеральных отложений со временем изменяют свою внутреннюю площадь. Из-за этого проход для потока уменьшается.

Коррозия на внутренней поверхности уменьшает проход для рабочей жидкости

Формула расчета при этом будет такой – S=π(D-2N)L, где N–толщина стенки, L–длина трубопровода, D–его диаметр.

Самостоятельный расчёт

Иногда приходится иметь дело с проводом без нанесённой маркировки. Это не повод отказаться от его использования. В начале выясняют, из какого материала выполнена жила. Различают по цвету: алюминий белый, медь красная, латунь жёлтая. После этого приступают к расчёту площади сечения. Для этого выясняют диаметр проводника, предварительно сняв с него изоляцию, в случае многожильного провода – выпутав одну жилу.

Диаметр можно определить несколькими способами, например:

• при помощи штангенциркуля или микрометра;
• карандаша и линейки.

Второй способ даёт приблизительный результат и используется только в крайнем случае.

Штангенциркуль

Измерить при помощи штангенциркуля можно провода любых размеров. Для этого помещают провод между губок штангенциркуля и смотрят на деления шкалы. Целое число миллиметров отсчитывают по верхней шкале, десятичные доли миллиметра – по нижней.

Карандаш + линейка

Если под рукой нет измерителя, а длина оголённой части измеряемого провода позволяет накрутить его на карандаш виток к витку длиной не менее 1 см, то используют этот метод. Считают количество витков N, поместившихся на отрезке L = 1 см. Значение диаметра получают путём деления длины отрезка на количество витков. Точность измерения зависит от плотности намотки и её длины.

Таблица

После того, как диаметр определён одним из способов, Sсеч определяют по формуле или при помощи таблиц.

Простейшая таблица для диаметров провода до 4,5 мм

Диаметр провода, мм	Сечение, мм	Диаметр провода, мм	Сечение, мм
0,8	0,5	2	3
1,0	0,75	2,3	4
1,1	1	2,5	5
1,2	1,2	2,8	6
1,4	1,5	3,2	8
1,6	2	3,6	10
1,8	2,5	4,5	16

Более точные значения можно подобрать из таблиц, размещённых в Правилах Устройств Электроустановок (ПУЭ).

Поперечное сечение трубы и ее внутренний объем: методы расчета

Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.

На фото – водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.

Вычисляем площадь сечения

Очевидно, формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Какие варианты возможны?

Круглая

Площадь круга имеет вид S = Pi R2, где:

• S – искомое значение;
• Pi – число “пи”, которое обычно округляют до 3,14;
• R – радиус круга (применительно к трубе – половина ее внутреннего диаметра).

В качестве примера давайте выполним расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, равным 100 миллиметрам.

1. Радиус, очевидно, будет равным 50 мм, или 0,05 метра.
2. Площадь будет равна 3,14 х 0,052 = 0,00785 м2.

Обратите внимание: при расчете проходимости самотечных трубопроводов (например, бытовой канализации) актуально не полное, а так называемое живое сечение потока, ограниченное средним уровнем воды. А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке

А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке.

Где взять данные о внутреннем диаметре ВГП труб, использующихся при монтаже внутренних коммуникаций зданий? Продавцами обычно указывается лишь ДУ (условный проход) и тип – легкая, обыкновенная или усиленная.

Вся нужная информация найдется в ГОСТ 3262-75, по которому эти изделия производятся.

ДУ, мм	Наружный диаметр, мм	Толщина стенки труб, мм
Легких	Обыкновенных	Усиленных
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,6	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

Как на основе этой таблицы своими руками вычислить фактический внутренний диаметр?

Инструкция проста и, в общем-то, очевидна.

1. Выбираем соответствующие интересующей вас продукции ДУ и тип.
2. Вычитаем из наружного диаметра удвоенную толщину стенок.

Подсказка: онлайн-калькулятор площади поперечного сечения трубы любого типа зачастую можно найти на сайте производителя или дилеров.

Квадратная

Профильные трубы сравнительно редко используются для транспортировки жидкостей: это области приоритетного применения трубопроводов круглого сечения.

• Круг обладает минимальной длиной стенок при максимальной площади из всех геометрических фигур. Отсюда – практическое следствие: при постоянной толщине стенок именно круглая труба будет обладать максимальной пропускной способностью. Или, иначе говоря, при фиксированной пропускной способности цена погонного метра круглой трубы будет минимальной.
• В силу этой же особенности круглая труба имеет максимальную прочность на разрыв. Давление недаром измеряется в килограммах на квадратный сантиметр: чем больше площадь стенок трубы – тем большее усилие воздействует на них при фиксированном давлении внутри трубопровода.

Тем не менее, в ряде случаев приходится рассчитывать и внутреннее сечение профтруб. В случае квадратной трубы оно равно квадрату разности наружного размера трубы и удвоенной толщины ее стенок. Так, для изделия размером 100х100 мм со стенками толщиной 4 мм расчет приобретет вид (100 – (4 х 2)) 2 = 8464 мм2.

Приведенная схема расчета будет иметь небольшую погрешность за счет скругления углов.

Важно!В большинстве формул используется площадь, выраженная в квадратных метрах. Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2

Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2.

Прямоугольная

Схема расчетов практически идентична описанной для квадратных профтруб. Разница лишь в том, что стенки неодинаковы; соответственно, мы перемножаем их размеры за вычетом… да-да, опять-таки удвоенной толщины стенок.

Так, для прямоугольной профтрубы размером 150х180 мм при толщине стенки 6 мм искомое значение будет равным (150 – (6 х 2)) х (180 – (6 х 2)) = 23184 мм2, или 0,023184 м2.

Для расчета нужны три параметра: оба размера и толщина стенки.

Объем

Здесь все совсем просто. Объем трубы любого типа равен произведению ее длины (погонажа) на площадь сечения. В последнем примере внутренний объем 25-метрового трубопровода будет равным 0,023184 х 25 = 0,5796 м2.

Площадь трубы под окраску: калькулятор онлайн

Чтобы знать, какое количество краски уйдет на трубу заданной длины, требуется сделать несколько вычислений. Необходимо вычислить площадь трубы на всем участке, затем умножить ее на коэффициент, описывающий расход краски и ввести различные поправки. Это можно сделать вручную, но придется потратить немалое время, ведь формулы геометрии, которые изучали в школе, помнят не все. Площадь трубы под окраску калькулятор поможет определить гораздо быстрей, чем вручную, что сэкономит время и нервы, ведь не придется проверять расчеты и пересчитывать некоторые части уравнения.

Как вычислить площадь трубы

Методика определения площади зависит от типа трубы. Для квадратных и прямоугольных труб используют формулу S = L*(B+H)*2.

Символы в этих формулах означают:

B – ширина прямоугольной или квадратной трубы;

H – высота прямоугольной или квадратной трубы;

*(звездочка) – знак умножения.

Покраска труб сложной формы

Поправки, допуски, коэффициенты

Для правильного определения кол-ва краски, которое необходимо для трубы, нужно не только вычислить площадь последней, но и ввести правильные коэффициенты, допуски и поправки. Это в первую очередь зависит от формы трубы. Ведь каждый изгиб, это дополнительный расход краски, который необходимо учитывать. Во вторую очередь необходимо учитывать особенности покраски. Если труба новая и не покрыта ржавчиной, то расход краски будет на 5–10% меньше, чем потребуется для ржавой трубы. Если красить трубу валиком или кисточкой, то краски потребуется на 5–10% меньше, чем при использовании краскопульта. Это вызвано меньшим рассеиванием краски, пусть и при более толстом слое. Высчитывать все это вручную долго и утомительно, поэтому площадь профильной трубы под окраску калькулятор рассчитает гораздо быстрее вас.

Для чего еще требуется определение площади трубопровода

Во время проведения строительных или ремонтных работ необходимо учитывать такой фактор, как затраты человеко-часов для выполнения какого-либо действия. Ведь это влияет не только на стоимость работ, но и на количество работников, которое потребуется для выполнения задания. Если предстоит покрасить пару труб длиной в 5–10 метров, то особых расчетов тут не требуется, ведь один человек выполнит эту работу за день и потратит одну–две банки краски. Если же количество труб исчисляется сотнями, а общий метраж километрами, площадь трубы под окраску калькулятор определит в сотни раз быстрей, чем вы будете считать вручную. Это в полной мере относится как трубам профильным (прямоугольным), так и круглой формы.

Расчет площади сечения для окраски труб

Подобные вычисления могут использоваться для различных целей. Например, они необходимы для определения проходимости определенной части конструкции. Никто не запрещает установить трубу с большой проходимостью, но это опять же – дополнительные и неразумные расходы.

Производители лакокрасочных изделий нередко указывают на банках расход материала на 1 кв. м. Если трубу необходимо установить в частном доме, то можно обойтись без расчета, т.к. при использовании трубы большего диаметра перерасход финансов будет небольшим. Тем не менее, это может привести к увеличению теплопотерь. Если вы не понимаете, почему такое происходит, то вам нужно знать, что чем массивнее поверхность трубы, тем больше она будет отдавать тепла, а, следовательно, и теплопотери будут больше. Кроме того, от диаметра водопроводной трубы зависит количество воды, которое в неё поместится.

Чтобы успешно рассчитать диаметр труб, нужно знать некоторые важные параметры:

• В частности, требуется определить материал, из которого изготовлены трубы, и замерить внутренний диаметр конструкции (реальный и номинальный).
• Ещё понадобятся значения диаметра фитингов и фасонных деталей.
• Кроме того, следует выполнить замеры толщины стенки.

Нельзя забывать, что если неправильно выбрать диаметр, то это может стать причиной теплопотерь и падения давления, причем во всей системе. Именно поэтому нужно правильно и своевременно провести гидравлический расчет. Полученные в ходе подобных вычислений значения позволяют определить диаметр участка трубы, в котором оказываемое давление, появившееся из-за гидравлического сопротивления в каждом из колец, может повыситься на 10%.

Расчет сечения — это довольно простая задача, которая основана на формулах, знакомым нам еще со школы. В частности, придется вспомнить уроки геометрии, где мы изучали формулу расчета площади круга. В нашем случае рассчитанная площадь круга и будет тем самым значением поперечного сечения по наружному диаметру трубы, только без учета толщины её стенок.

Из школьной программы известно, что площадь круга считается умножением числа Пи на радиус, возведенный в квадрат.

Имея дело с водопроводными трубами нужно знать, что в напорных конструкциях вода обычно заполняет весь доступный объем. А вот в самотечной канализации во время потока воды стены смачиваются влагой только частично. Это нужно учитывать при расчете. Ведь в таком случае получается, что труба оказывает меньшее сопротивление потоку.

Какие бывают трубы?

Окрашивать необходимо металлические изделия, вернее говоря, стальные. Чугунные куда устойчивее к ржавчине, а медные или латунные и вовсе не поддаются коррозии. Кроме того, внешний вид их превосходен без всякой краски. Сталь же нуждается в защите, а тот полимерный слой, который образует краска, отличается прекрасной водостойкостью.

Газовые трубы

Площадь окраски труб зависит от длины изделия, диаметра, материала и, конечно, формы. По последнему признаку трубопрокат разделяют на несколько групп:

• круглого сечения – самый привычный вид и используется при сооружении водопроводов, канализаций, дымовых конструкций. Рассчитать величину поверхности для окрашивания труда не составляет, если знать внешний диаметр стального изделия;
• с сечением прямоугольным, квадратным, треугольным и даже шестиугольным – профильные. Вычислить здесь величину поверхности проще простого. Профильные чаще применяются при строительстве каркасов;

Профильные трубы

• конусовидные – весьма специфические изделия, как правило, в быту не применяются. В производстве используются при сооружении систем нагнетания давления;
• гофрированные – наиболее сложны для вычислений, так как имеют переменное сечение. Расход краски в этом случае самый большой;

Гофрированные трубы

канализационные – для крупных магистралей и колодцев. Это бетонные кольца с переменной внутренней поверхностью.

Канализационный колодец

Цилиндрические трубы

Для расчета их площади используют достаточно простую технологию. Формула расчета:

S = 2 * 3,14159 * R * L

, где R – радиус трубы внешней направленности, измеряющийся в мм;

L – непосредственная длина окрашиваемого объекта.

Ну а число 3,14159 — это число «пи» известно еще со школьной скамьи.

Благодаря такому подходу возможно получить существенную выгоду. Ведь не потребуется приобретать лишние банки краски. Кроме того, цилиндрические трубы имеют свою разновидность, которую используют для канализаций. При этом используется та же формула, что касалась обычных цилиндрических труб. Существует важный нюанс: цилиндрические канализационные трубы обладают большими размерами.

Для упрощения измерений важно понимать фактор: за базу всех измерений считают высоту в 90 см. В подавляющем большинстве случаев применяют кольца именно такой величины

Ну а вешний диаметр способен варьироваться от 70 до 200 см. Приведем пример. Если показатель диаметра равняется 70 см, то площадь составит 1, 99 квадратных метров.

Нюансы расчета площади по внутренней стороне трубы

Что касается внутренней поверхности трубы, то чаще всего ее площадь вычисляют для дальнейшего расчета гидродинамики транспортировки теплоносителя по всему отопительному, водоснабжающему или водоотводящему трубопроводу.

Суть такого расчета заключается в том, чтобы определить сопротивление, которое будет оказываться теплоносителю при движении по трубе. Сопротивление возникает в любом случае, т.к. между теплоносителем и внутренней стенкой трубы возникает трение.

Существуют следующие нюансы:

Чтобы рассчитать площадь трубы по диаметру внутреннему, нужно использовать формулу: S = π* (D(вн)-2(толщины стенки))*L(тр).

Итог

В статье подробно описаны формулы для вычисления всевозможных линейных параметров трубопровода. Все формулы очень просты: достаточно в них подставить лишь конкретные значения. Полученные значения площадей помогут не только сэкономить на различных материалах (утеплитель, краска), но и высчитать различные особенности всей системы отопления, водоснабжения или водоотведения.

Лучше всего, используя данную статью, определить основные параметры трубопровода, прежде чем обращаться к специалистам для проведения работ различного характера.

Цилиндрические трубы

Для расчета их площади используют достаточно простую технологию. Формула расчета:

S = 2 * 3,14159 * R * L

, где R – радиус трубы внешней направленности, измеряющийся в мм;

L – непосредственная длина окрашиваемого объекта.

Ну а число 3,14159 — это число «пи» известно еще со школьной скамьи.

Благодаря такому подходу возможно получить существенную выгоду. Ведь не потребуется приобретать лишние банки краски. Кроме того, цилиндрические трубы имеют свою разновидность, которую используют для канализаций. При этом используется та же формула, что касалась обычных цилиндрических труб. Существует важный нюанс: цилиндрические канализационные трубы обладают большими размерами.

Для упрощения измерений важно понимать фактор: за базу всех измерений считают высоту в 90 см. В подавляющем большинстве случаев применяют кольца именно такой величины

Ну а вешний диаметр способен варьироваться от 70 до 200 см. Приведем пример. Если показатель диаметра равняется 70 см, то площадь составит 1, 99 квадратных метров.

Размеры квадратной профильной трубы и вес погонного метра

Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.

Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например,  у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.

Размер в мм	Вес одного метра, кг	Размер в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг	Сечение профильной трубы в мм	Вес одного метра, кг
Труба квадратная 10х10х0,8	0,222	Труба квадратная 30х30х0,8	0,725	Профильная квадратная труба 40х40х3,5	3,85	Профильная квадратная труба 60х60х2	3,59	Профильная квадратная труба 90х90х3	8,07	Профильная квадратная труба 150х150х9	38,75
10х10х0,9	0,246	30х30х0,9	0,811	40х40х4	4,30	60х60х2,5	4,43	90х90х4	10,59	150х150х10	42,61
10х10х1	0,269	30х30х,1	0,897	40х40х5	5,16	60х60х3	5,25	90х90х5	13,00	Профильная квадратная труба 180х180х8	42,34
10х10х1,2	0,312	30х30х1,2	1,07	40х40х6	5,92	60х60х3,5	6,04	90х90х6	15,34	180х180х9	47,23
10х10х1,4	0,352	30х30х1,3	1,15	Профильная квадратная труба 42х42х3	3,55	60х60х4	6,82	90х90х7	17,58	180х180х10	5,03
Труба квадратная 15х15х0,8	0,348	30х30х1,4	1,23	42х42х3,5	4,07	60х60х5	8,30	90х90х8	19,73	180х180х12	61,36
15х15х0,9	0,388	30х30х1,5	1,31	42х42х4	4,56	60х60х6	9,69	Профильная квадратная труба 100х100х3	9,02	180х180х14	70,33
15х15х1	0,426	30х30х2	1,70	42х42х5	5,47	60х60х7	11,00	100х100х4	11,84	Трубы квадратные специальных размеров
15х15х1,2	0,501	30х30х2,5	2,07	42х42х6	6,3	60х60х8	12,20	100х100х5	14,58	32х32х4	3,30
15х15х1,4	0,571	30х30х3	2,42	Профильная квадратная труба 45х45х2	2,65	Профильная квадратная труба 70х70х3	6,19	100х100х6	17,22	36х36х4	3,80
15х15х1,5	0,605	30х30х3,5	2,75	45х45х3	3,83	70х70х3,5	7,14	100х100х7	19,78	40х40х2	2,33
Труба квадратная 20х20х0,8	0,474	30х30х4	3,04	45х45х3,5	4,40	70х70х4	8,07	100х100х8	22,25	55х55х3	4,78
20х20х0,9	0,529	Труба квадратного сечения 35х35х0,8	0,85	45х45х4	4,93	70х70х4	9,89	100х100х9	24,62	65х65х6	10,63
20х20х1	0,583	35х35х0,9	0,953	45х45х5	5,94	70х70х6	11,57	Профильная квадратная труба 110х110х6	19,11
20х20х1,2	0,689	35х35х1,4	1,45	45х45х6	6,86	70х70х7	13,19	110х110х7	21,98
20х20х1,4	0,791	35х35х1,5	1,55	45х45х7	7,69	70х70х8	14,71	110х110х8	24,76
20х20х1,5	0,841	35х35х2	2,02	45х45х8	8,43	Профильная квадратная труба 80х80х3	7,13	110х110х9	27,45
20х20х2	1,075	35х35х2,5	2,46	Профильная квадратная труба 50х50х2	2,96	80х80х3,5	8,24	Профильная квадратная труба 120х120х6	20,99
Труба квадратная 25х25х0,8	0,599	35х35х3	2,89	50х50х2,5	3,64	80х80х4	9,33	120х120х7	24,16
25х25х0,9	0,670	35х35х3,5	3,30	50х50х3	4,31	80х80х5	11,44	120х120х8	27,27
25х25х1	0,740	35х35х4	3,67	50х50х3,5	4,94	80х80х6	13,46	120х120х9	30,28
25х25х1,2	0878	35х35х5	4,37	50х50х4	5,56	80х80х7	15,38	Профильная квадратная труба 140х140х6	24,76
25х25х1,4	1,01	Профильная квадратная труба 40х40х1,4	1,67	50х50х4,5	6,16	80х80х8	17,22	140х140х7	28,57
25х25х1,5	1,07	40х40х1,5	1,78	50х50х5	6,73	80х80х9	18,97	140х140х8	32,29
25х25х2	1,39	40х40х2	2,33	50х50х6	7,80	80х80х10	20,63	140х140х9	35,93
25х25х2,5	1,68	40х40х2,5	2,85	50х50х7	8,79	80х80х11	22,20	Профильная квадратная труба 150х150х7	30,77
25х25х3	1,95	40х40х3	3,36	50х50х8	9,69			140х140х8	34,81

В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.

Чем и как покрасить?

После того как были вычислены площадь окрашиваемой поверхности и расход материала, можно выбирать красящий состав. Для покраски труб используются такие виды красок:

1. Эмаль на основе акрила. В ее составе есть органические растворители. На поверхности образуется прочное блестящее покрытие.
2. Алкидная эмаль. Отличается большим ассортиментом цветов. Позволяет создать прочное покрытие, которое не растрескивается и не стирается.
3. Водно-дисперсионные составы. Сохнут быстрее других красящих веществ. Кроме того, не имеют неприятного запаха. Перед использованием таких веществ на поверхность труб необходимо нанести грунтовку.
4. Масляная краска. Для таких целей используется крайне редко.

Первым слоем необходимо нанести грунтовку. Она позволит защитить поверхность от ржавчины и увеличить прочность соединения с краской. После высыхания грунтовки нанести два слоя красящего состава.

Рассчитать расход краски вручную не так уж и просто – для этого придется вспомнить несколько геометрических формул. Перед началом вычислений необходимо произвести замеры конструкции. Чтобы облегчить процесс, можно воспользоваться уже готовыми таблицами или калькулятором площади поверхности труб.

Источник

Сохранение тепла

Утепление отопительных труб уменьшает потери тепла не только в центральной магистрали, но и в объёмном помещении, где трасса между отопительным котлом и жилыми комнатами проходит по холодным вспомогательным помещениям.

Отличие утеплителей по теплопроводности и способу установки требует выбора с учетом места монтажа и свойств материала. Производители предлагают несколько видов утепляющего элемента:

• стекловата в отрезных рулонах; после оборачивания вокруг трубы затягивается проволокой и укрывается сверху алюминиевой фольгой или рубероидом;
• базальтовая вата в пластинах; технология монтажа как у стекловаты;
• гибкая труба из вспененного фольгированного полиэтилена с разрезом вдоль изделия для монтажа; используют для внутренних инженерных сетей;
• жидкая теплоизоляция применяется на уже проложенных трубопроводах, когда нет пространства для манёвра с другими материалами.
• пенопласт в виде двух разъёмных половинок трубы; при монтаже половинки скорлупы надеваются на трубу, совмещаются и закрепляются строительным скотчем; утеплитель из пенопласта используют многократно.

Квадратура покрывного материала зависит от толщины утеплителя. Формула площади поверхности теплоизоляции в рассматриваемом случае выглядит таким образом:

П = 3,14159 * Д * Т * К, где

Д – наружный диаметр трубы;

К – переменный поправочный коэффициент на толщину утеплителя.

Для расчета площади утеплителя разработаны строительные калькуляторы.

Расчет площади трубы под покраску

От учета данного момента зависит как экономия денежных средств, так и временных ресурсов. Первый момент заключается в том, что правильный анализ позволит приобрести необходимое количество краски, не переплачивая за ее излишки. Второй же характеризуется отсутствием необходимости затрачивать дополнительное время на поездки в магазин на дозакупку.

Начинать всю процедуру следует с анализа трубы. Ведь V красящих веществ зависит не только от ее габаритов, но и от материала, формы и S.

Как посчитать площадь окраски трубы, зная диаметр и ее форму? Для получения решения, рассмотрим каждый пункт отдельно. Это поможет лучше понять формулы, в дальнейшем на практике применить их.

Цилиндрические трубы

Для расчета их площади используют достаточно простую технологию. Формула расчета:

S = 2 * 3,14159 * R * L

, где R – радиус трубы внешней направленности, измеряющийся в мм;

L – непосредственная длина окрашиваемого объекта.

Ну а число 3,14159 — это число «пи» известно еще со школьной скамьи.

Благодаря такому подходу возможно получить существенную выгоду. Ведь не потребуется приобретать лишние банки краски. Кроме того, цилиндрические трубы имеют свою разновидность, которую используют для канализаций. При этом используется та же формула, что касалась обычных цилиндрических труб. Существует важный нюанс: цилиндрические канализационные трубы обладают большими размерами.

Для упрощения измерений важно понимать фактор: за базу всех измерений считают высоту в 90 см. В подавляющем большинстве случаев применяют кольца именно такой величины

Ну а вешний диаметр способен варьироваться от 70 до 200 см. Приведем пример. Если показатель диаметра равняется 70 см, то площадь составит 1, 99 квадратных метров.

Балки с параллельными гранями полок

(поверхность приведена суммарная со всех сторон)

номер профиля
номер профиля
номер профиля

20Бх
49,1
40Бх
34,9
70Бх
21,0

20Б1
39,4
40Б1
30,8
70Б1
19,1

20Б2
36,7
40Б2
27,8
70Б2
17,4

20Б3
33,6
40Б3
25,5
70Б3
15,8

23Бх
45,9
45Б
32,3
70Б4
14,6

23Б1
38
45Б1
27,5
80Б
19,3

23Б2
35,3
45Б2
24,9
80Б1
17,2

23Б3
32
50Б3
22,8
80Б2
15,5

26Бх
43,2
50Бх
29,3
80Б3
14,2

26Б1
35,9
50Б1
24,8
80Б4
13,1

26Б2
33,3
50Б2
22,8
90Бх
17,8

26Б3
30,4
55Б3
20,3
90Б1
15,7

30Бх
40,7
55Бх
26,7
90Б2
14,5

30Б1
35,4
55Б1
22,6
90Б3
13,2

30Б2
33,0
55Б2
20,8
90Б4
12,0

30Б3
30,1
60Б3
19,1
100Бх
16,7

35Бх
37,8
60Бх
24,4
100Б1
14,4

35Б1
34,4
60Б1
20,5
100Б2
13,0

35Б2
31,1
60Б2
18,6
100Б3
11,7

35Б3
28,4
60Б3
17,2
100Б4
10,6

Формулы и элементы расчета

Для подсчета площади поверхности нужны следующие данные:

• внешний диаметр для круглых труб;
• площадь профильной трубы под окраску калькулятор рассчитывает исходя из длин сторон;
• длина трубы.

В случае с профильной трубой все просто, периметр просто умножается на общую длину трубы, в результате получается площадь поверхности. Для расчета круглой трубы калькулятор сначала по формуле находит длину окружности и только потом высчитывает площадь. Площадь трубы под окраску калькулятором рассчитывается без учета загибов и поворотов, для их учета нужно применять коэффициент допуска.

Площадь поверхности конических или гофрированных труб программой не определяется, для ее подсчета нужно увеличить величину допуска до 1,3 – 1,4. После того, как площадь найдена, можно определить трудозатраты, для этого нужно обратиться к таблицам ЕНиР.

Нормы трудозатрат на покрасочные работы
