Вычисление площади поперечного сечения

Что такое площадь поперечного сеченья

Если провод разрезать строго перпендикулярно его длине, чтобы металлические сердечники имели форму правильного круга, то несложно будет измерить диаметр этих жил и определить их площадь с использованием стандартной формулы.

Поперечное сечение

Важно! До недавнего времени опытные электрики могли определить этот параметр на глаз, но сегодня даже они вынуждены измерять провода, и проводить вычисления. Во времена Советского Союза все провода и кабели выпускались по единому ГОСТу, который и нормировал стандартные сечения

Если это 2.5 мм2, то электрик сразу мог отличить его от близких параметров 2 мм2 или 3 мм2. Сегодня производством кабельной продукции занимаются различные компании, которые могут сознательно уменьшать сечение провода и экономить на этом деньги. Вместо заявленных 2.5 мм2 в продажу может поступить провод 2,2 мм2, а это может иметь серьезные последствия и закончиться выгоранием проводки.

Чем измерять площадь

Для правильного измерения площади поперечного сечения важно сделать ровный перпендикулярный срез и измерить диаметр металла при помощи высокоточных приборов. В случае с многожильными проводами необходимо выполнить следующие шаги:

• Для точных расчетов нужна одиночная проволока. Из пучка проводов выделяют одну жилку и вычисляют площадь ее сечения.
• Пересчитывают количество жил в проводе.
• Перемножают площадь сечения жилки на их количество.

Полученный результат и будет искомой площадью многожильного проводника.

Многожильный провод

Дополнительная информация: Для вычисления площади сечения проводника необходимо, в первую очередь, измерить его диаметр, и сделать это лучше всего микрометром, штангенциркулем или, в крайнем случае, высокоточной инженерной линейкой. Так как микрометр – редкость в наборе инструментов электрика, то этот способ мы упустим и остановимся на штангенциркуле и линейке.

Штангенциркуль

Штангенциркуль — высокоточный измерительный инструмент, при помощи которого можно определить линейные размеры любого предмета, диаметры круглых изделий, а также глубину сквозных и глухих отверстий и выемок. Такой инструмент должен быть у каждого домашнего мастера, стоит он не дорого и при правильном обращении может прослужить не одно десятилетие.

Штангенциркуль

Штангенциркули подразделяются на следующие виды:

• Нониусные — имеют классическую конструкцию и высокоточную измерительную шкалу, которая позволяет измерять предметы с точностью до 0.1 – 0.05 мм.
• Со стрелочным отображением результатов измерений — очень удобный для снятия точных показаний инструмент, но его главным недостатком является повышенная хрупкость.
• С электронной индикацией результатов — относительно новая разработка, предназначенная для получения максимальной точности и удобного снятия показаний измерений.

Вам это будет интересно Что такое фаза и нуль в электричестве

Рассмотрим самый распространенный вид штангенциркуля — нониусный. Из таких инструментов наибольшее распространение получили два вида:

• ШЦ-I с точностью измерений 0,1 мм, такой инструмент есть практически у каждого слесаря.
• ШЦ-II с точностью измерений 0,05 мм, этот штангенциркуль предпочтительнее, так как в результате работы он выдаёт меньшую погрешность.

Для правильного измерения диаметра достаточно оголить сердечник кабеля путём снятия изоляция, после чего прижать раздвижные губки инструмента к его поверхности. Риска на подвижной части штангенциркуля совпадёт с показателем на шкале, который и будет являться диаметром.

Карандаш + линейка

Если под рукой нет точных измерительных инструментов, а определить диаметр провода необходимо в настоящий момент, можно воспользоваться старым проверенным способом. Картинка 5. Метод карандаша.

Для данного способа понадобятся круглый карандаш и линейка. Суть метода состоит в следующем алгоритме:

• Прежде всего необходимо отрезать кусок провода и очистить его от изоляции.
• Далее проволока из металлического сердечника плотно наматывается на карандаш, причём, минимальное количество витков должно быть не меньше 15. Здесь все зависит от толщины провода, и чем он тоньше, тем больше витков необходимо намотать.
• Проводятся вычисления по формуле, приведённой на картинке 6.

Формула расчета диаметра методом карандаша и линейки

Обратите внимание! Для получения точного результата следует наматывать провод на карандаш как можно плотнее. Для этого перед наматыванием его необходимо тщательно выровнять в местах перегибов и образования петель

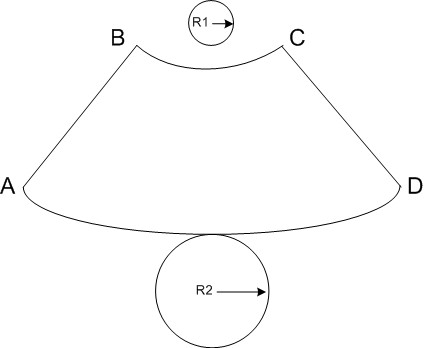

Как рассчитать площадь поверхности трубы

Для проведения расчетов может быть привлечена формула, памятная по школьному учебнику, и возможности калькулятора, как обычного, так и онлайн.

Для определения площади внешней поверхности круглой трубы понадобится формула, используемая при вычислениях, производимых с цилиндром: S = π d l. Для того, чтобы определиться, к примеру, с требуемым количеством лакокрасочных или теплоизоляционных материалов, нужно знать значения таких параметров, как:

• l – протяженности изделия, которое будет подвергнуто соответствующей обработке;
• d – наружного диаметра;
• S – площади, которая определится в результате подсчетов.

Значение π берем, как приближенно равное 3,14.

Проведение теплоизоляции потребует дополнительных подсчетов и расходов, так как следует учесть:

• толщину теплоизоляционного слоя;
• наличие перехлестов полотен, обязательных при укладке минеральной ваты.

При проведении расчетов по внутренней поверхности, особенно гидродинамических, нельзя забывать о некоторых важных моментах:

• с увеличением диаметра и протяженности трубопровода гидравлическим сопротивлением рабочей среды можно пренебречь в связи с уменьшением гидравлического трения о стенки;
• значение величины гидравлического сопротивления в большей степени зависит от коэффициента шероховатости, чем от размеров поверхности;
• использование неоцинкованной стали как материала для трубопровода приводит со временем к уменьшению внутреннего сечения и увеличения гидравлического сопротивления, так как внутри происходит наслоение ржавчины и минеральных отложений.

При расчетах площади круглой трубы принимают во внимание диаметр и толщину стенок

Внутреннюю поверхность круглой трубы просчитывают по формуле: S = π (d – 2n) l, оперируя значениями:

• π – приближенно 3,14;
• d – наружного диаметра;
• n – толщины стенок;
• l – протяженности участка.

Поперечное сечение трубы и ее внутренний объем: методы расчета

Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.

На фото – водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.

Вычисляем площадь сечения

Очевидно, формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Какие варианты возможны?

Круглая

Площадь круга имеет вид S = Pi R2, где:

• S – искомое значение;
• Pi – число “пи”, которое обычно округляют до 3,14;
• R – радиус круга (применительно к трубе – половина ее внутреннего диаметра).

В качестве примера давайте выполним расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, равным 100 миллиметрам.

1. Радиус, очевидно, будет равным 50 мм, или 0,05 метра.
2. Площадь будет равна 3,14 х 0,052 = 0,00785 м2.

Обратите внимание: при расчете проходимости самотечных трубопроводов (например, бытовой канализации) актуально не полное, а так называемое живое сечение потока, ограниченное средним уровнем воды. А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке

А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке.

Где взять данные о внутреннем диаметре ВГП труб, использующихся при монтаже внутренних коммуникаций зданий? Продавцами обычно указывается лишь ДУ (условный проход) и тип – легкая, обыкновенная или усиленная.

Вся нужная информация найдется в ГОСТ 3262-75, по которому эти изделия производятся.

ДУ, мм	Наружный диаметр, мм	Толщина стенки труб, мм
Легких	Обыкновенных	Усиленных
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,6	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

Как на основе этой таблицы своими руками вычислить фактический внутренний диаметр?

Инструкция проста и, в общем-то, очевидна.

1. Выбираем соответствующие интересующей вас продукции ДУ и тип.
2. Вычитаем из наружного диаметра удвоенную толщину стенок.

Подсказка: онлайн-калькулятор площади поперечного сечения трубы любого типа зачастую можно найти на сайте производителя или дилеров.

Квадратная

Профильные трубы сравнительно редко используются для транспортировки жидкостей: это области приоритетного применения трубопроводов круглого сечения.

Почему?

• Круг обладает минимальной длиной стенок при максимальной площади из всех геометрических фигур. Отсюда – практическое следствие: при постоянной толщине стенок именно круглая труба будет обладать максимальной пропускной способностью. Или, иначе говоря, при фиксированной пропускной способности цена погонного метра круглой трубы будет минимальной.
• В силу этой же особенности круглая труба имеет максимальную прочность на разрыв. Давление недаром измеряется в килограммах на квадратный сантиметр: чем больше площадь стенок трубы – тем большее усилие воздействует на них при фиксированном давлении внутри трубопровода.

Тем не менее, в ряде случаев приходится рассчитывать и внутреннее сечение профтруб. В случае квадратной трубы оно равно квадрату разности наружного размера трубы и удвоенной толщины ее стенок. Так, для изделия размером 100х100 мм со стенками толщиной 4 мм расчет приобретет вид (100 – (4 х 2)) 2 = 8464 мм2.

Приведенная схема расчета будет иметь небольшую погрешность за счет скругления углов.

Важно!В большинстве формул используется площадь, выраженная в квадратных метрах. Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2

Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2.

Прямоугольная

Схема расчетов практически идентична описанной для квадратных профтруб. Разница лишь в том, что стенки неодинаковы; соответственно, мы перемножаем их размеры за вычетом… да-да, опять-таки удвоенной толщины стенок.

Так, для прямоугольной профтрубы размером 150х180 мм при толщине стенки 6 мм искомое значение будет равным (150 – (6 х 2)) х (180 – (6 х 2)) = 23184 мм2, или 0,023184 м2.

Для расчета нужны три параметра: оба размера и толщина стенки.

Объем

Здесь все совсем просто. Объем трубы любого типа равен произведению ее длины (погонажа) на площадь сечения. В последнем примере внутренний объем 25-метрового трубопровода будет равным 0,023184 х 25 = 0,5796 м2.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

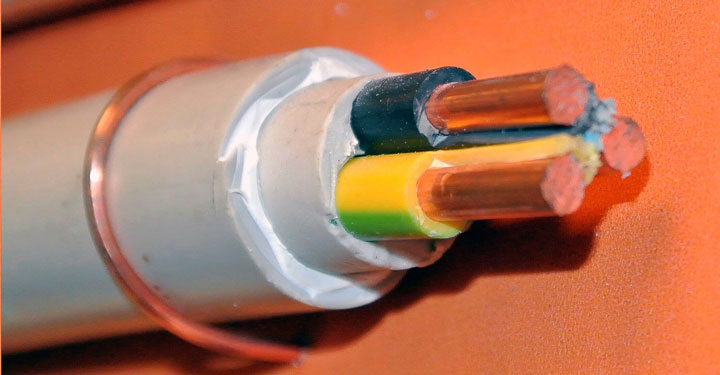

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток – найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

При покупке таких изделий никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Определение величины

Площадь — это величина, характеризующая размер геометрической фигуры. Её определение — одна из древнейших практических задач. Древние греки умели находить площадь многоугольников: так, каменщикам, чтобы узнать размер стены, приходилось умножать её длину на высоту.

По прошествии долгих лет трудом многих мыслителей был выработан математический аппарат для расчета этой величины практически для любой фигуры.

На Руси существовали особые единицы измерения: копна, соха, короб, верёвка, десятина, четь и другие, так или иначе связанные с пахотой. Две последних получили наибольшее распространение. Однако от древнерусских землемеров нам досталось только само слово — «площадь».

Как найти длину проводника

Автор Ольга Громышева задал вопрос в разделе Естественные науки Какая формула нахождения длины проводника? и получил лучший ответ

Ответ от Крабочка а формула R=p*L /S. Вот и вычисляй отсюда L

Проверка на длительно допустимый ток и потерю напряжения подробнее.

Найти длину проводника очень просто – достаточно его измерить. Однако, если проводник недоступен или имеет очень большую длину, то его непосредственное измерение может оказаться весьма затруднительным.

— строительная рулетка; — амперметр (тестер); — штангенциркуль; — таблица электропроводности металлов.

Чтобы найти длину проводника, измерьте рулеткой длины его отдельных участков и сложите их. Этот метод подходит для открытой электропроводки и замеров провода во временных кабельных соединениях.

Если электропроводка скрытая, то для нахождения точной длины проводника воспользуйтесь соответствующей электромонтажной схемой. Если таковой схемы нет, то попробуйте косвенно восстановить размещение проводов по положению розеток, выключателей, распределительных коробок и т.п. признакам.

Учтите важное правило электромонтажников: все провода должны прокладываться строго горизонтально или вертикально. Причем, горизонтальные участки провода, как правило, проходят вдоль верхнего края стены (под потолком)

Однако, действительное расположение проводов сможет определить только специальный прибор или опытный электрик.

Если восстановить траекторию скрытой электропроводки невозможно, то измерьте электрическое сопротивление отдельных участков проводника. Для расчетов уточните также сечение проволоки и материал, из которого она состоит. Как правило, это – медь или алюминий. Так как формула для расчета сопротивления: R = ? * L * s, то длину проводника можно рассчитать по формуле:

где: L – длина проводника, R – сопротивление проводника, ? – удельное сопротивление материала из которого сделан проводник, s – площадь поперечного сечения проводника.

При расчете длины проводника учтите следующие параметры и соотношения.

Удельное сопротивление медного провода составляет 0,0154 — 0,0174 ом, алюминиевого: 0,0262 — 0,0278 ом. (Если длина проводника равна 1 метру, а сечение – 1 мм?).

Сечение проводника равняется:

где: ? — число «пи», приблизительно равное 3,14, D – диаметр проволоки (который легко замерить штангенциркулем).

Если провод смотан в катушку, то определите длину одного витка и умножьте на количество витков.

Если катушка имеет круглое сечение, то измерьте диаметр катушки (средний диаметр обмотки, если она многослойная). Затем умножьте диаметр на число «пи» и на количество витков:

d –диаметр катушки, n – количество витков провода.

Удельное сопротивление есть характеристика материала, вещества из которого сделан проводник.

Электрическое сопротивление проводника прямо пропорционально произведению удельного сопротивления материала из которого сделан проводник на его длинну, и обратно пропорционально его сечению.

электрическое сопротивление проводника,	Ом
удельное сопротивление материала проводника,	Ом·м
длина проводника,	Метр
сечение проводника,	Метр2

Единица СИ удельного сопротивления

Удельное сопротивление ρ зависит от температуры.

Как рассчитать площадь поверхности трубы

Для проведения расчетов может быть привлечена формула, памятная по школьному учебнику, и возможности калькулятора, как обычного, так и онлайн.

Для определения площади внешней поверхности круглой трубы понадобится формула, используемая при вычислениях, производимых с цилиндром: S = π d l. Для того, чтобы определиться, к примеру, с требуемым количеством лакокрасочных или теплоизоляционных материалов, нужно знать значения таких параметров, как:

• l – протяженности изделия, которое будет подвергнуто соответствующей обработке;
• d – наружного диаметра;
• S – площади, которая определится в результате подсчетов.

Значение π берем, как приближенно равное 3,14.

Проведение теплоизоляции потребует дополнительных подсчетов и расходов, так как следует учесть:

• толщину теплоизоляционного слоя;
• наличие перехлестов полотен, обязательных при укладке минеральной ваты.

При проведении расчетов по внутренней поверхности, особенно гидродинамических, нельзя забывать о некоторых важных моментах:

• с увеличением диаметра и протяженности трубопровода гидравлическим сопротивлением рабочей среды можно пренебречь в связи с уменьшением гидравлического трения о стенки;
• значение величины гидравлического сопротивления в большей степени зависит от коэффициента шероховатости, чем от размеров поверхности;
• использование неоцинкованной стали как материала для трубопровода приводит со временем к уменьшению внутреннего сечения и увеличения гидравлического сопротивления, так как внутри происходит наслоение ржавчины и минеральных отложений.

При расчетах площади круглой трубы принимают во внимание диаметр и толщину стенок

Внутреннюю поверхность круглой трубы просчитывают по формуле: S = π (d – 2n) l, оперируя значениями:

• π – приближенно 3,14;
• d – наружного диаметра;
• n – толщины стенок;
• l – протяженности участка.

Чем измерять площадь

Для правильного измерения площади поперечного сечения важно сделать ровный перпендикулярный срез и измерить диаметр металла при помощи высокоточных приборов. В случае с многожильными проводами необходимо выполнить следующие шаги:

• Для точных расчетов нужна одиночная проволока. Из пучка проводов выделяют одну жилку и вычисляют площадь ее сечения.
• Пересчитывают количество жил в проводе.
• Перемножают площадь сечения жилки на их количество.

Полученный результат и будет искомой площадью многожильного проводника.

Многожильный провод

Дополнительная информация: Для вычисления площади сечения проводника необходимо, в первую очередь, измерить его диаметр, и сделать это лучше всего микрометром, штангенциркулем или, в крайнем случае, высокоточной инженерной линейкой. Так как микрометр – редкость в наборе инструментов электрика, то этот способ мы упустим и остановимся на штангенциркуле и линейке.

Штангенциркуль

Штангенциркуль — высокоточный измерительный инструмент, при помощи которого можно определить линейные размеры любого предмета, диаметры круглых изделий, а также глубину сквозных и глухих отверстий и выемок. Такой инструмент должен быть у каждого домашнего мастера, стоит он не дорого и при правильном обращении может прослужить не одно десятилетие.

Штангенциркуль

Штангенциркули подразделяются на следующие виды:

• Нониусные — имеют классическую конструкцию и высокоточную измерительную шкалу, которая позволяет измерять предметы с точностью до 0.1 – 0.05 мм.
• Со стрелочным отображением результатов измерений — очень удобный для снятия точных показаний инструмент, но его главным недостатком является повышенная хрупкость.
• С электронной индикацией результатов — относительно новая разработка, предназначенная для получения максимальной точности и удобного снятия показаний измерений.

Рассмотрим самый распространенный вид штангенциркуля — нониусный. Из таких инструментов наибольшее распространение получили два вида:

• ШЦ-I с точностью измерений 0,1 мм, такой инструмент есть практически у каждого слесаря.
• ШЦ-II с точностью измерений 0,05 мм, этот штангенциркуль предпочтительнее, так как в результате работы он выдаёт меньшую погрешность.

Для правильного измерения диаметра достаточно оголить сердечник кабеля путём снятия изоляция, после чего прижать раздвижные губки инструмента к его поверхности. Риска на подвижной части штангенциркуля совпадёт с показателем на шкале, который и будет являться диаметром.

Карандаш + линейка

Если под рукой нет точных измерительных инструментов, а определить диаметр провода необходимо в настоящий момент, можно воспользоваться старым проверенным способом. Картинка 5. Метод карандаша.

Для данного способа понадобятся круглый карандаш и линейка. Суть метода состоит в следующем алгоритме:

• Прежде всего необходимо отрезать кусок провода и очистить его от изоляции.
• Далее проволока из металлического сердечника плотно наматывается на карандаш, причём, минимальное количество витков должно быть не меньше 15. Здесь все зависит от толщины провода, и чем он тоньше, тем больше витков необходимо намотать.
• Проводятся вычисления по формуле, приведённой на картинке 6.

Формула расчета диаметра методом карандаша и линейки

Обратите внимание! Для получения точного результата следует наматывать провод на карандаш как можно плотнее. Для этого перед наматыванием его необходимо тщательно выровнять в местах перегибов и образования петель

Вычисление параметров

Труба — геометрическая фигура, представляющая собой удлинённый правильный цилиндр. Это означает, что все исчисления проходят математическим образом, при этом, физические величины имеют более практичное применение и объяснение, чем диаметр или толщина стенок.

У числового вычисления присутствует пара плюсов по сравнению с физической системой расчёта:

• Замеры, подсчёт и конечный результат проводятся с точностью до тысячных, поэтому шанс погрешности сводится к нулю.
• Формула величин формируется в одно действие, зачастую не требует дополнительных физических единиц.

Площадь боковой поверхности

Исходя из цилиндрической формы трубы, выводится система расчёта для вычисления значения площади боковой поверхности. Для подсчёта данного параметра, необходимо воспользоваться стандартной геометрической формулой:

S=2ПRH, где:

1. П — число Пифагора, равное приблизительно 3.14. Как видно из уравнения, его нужно умножить на 2.
2. R — радиус трубы, дающий основу для вычисления диаметра и прикладных к нему величин.
3. H — высота трубы, вычисляемая в дюймах или миллиметрах.

Площадь сечения

Поперечное сечение — основополагающий фактор, по которому зависит теплопроводность трубы. Данная математическая величина имеет самую разнообразную ветвь вычислений среди всех прикладных величин площади трубы. Связано это в первую очередь с тем, что торцы фактически образуют защитный слой. Он, в свою очередь, подбирается исходя из транспортируемого материала. Именно поэтому, у площади сечения трубы нет определённой установленной формулы, по которой можно провести оценочные исчисления.

Чтобы пользоваться многочисленными формулами, необходимо установить вид конструкции:

• Напорный вид магистрали: представляет собой систему снабжения, подающуюся сильными непрекращающимися потоками. В данном случае, важна сильная наружная защита, иначе вероятность неисправности остаётся довольно высокой.
• Безнапорный вид: получил наибольшее применение в канализациях и жилых домах, так как позволяет серьёзно экономить как государству, так и собственникам. Поставка материала проходит самотёком, пополнение запасов проходит не так часто, как в случае с первым видом.

Ток, мощность и сечение жил: их зависимость друг от друга

Недостаточно определить площадь сечения по диаметру

Важно узнать о том, какой пропускной способностью обладает тот или иной вид продукции. Следующие несколько критериев помогут определиться с выбором:

• Токовая нагрузка, характерная для конкретного кабеля.
• Мощность, которую потребляют различные устройства.
• Сила электротока, проходящая через кабель.

По поводу мощности

Выполняя электромонтажные работы, больше всего обращают внимания на пропускную мощность. Особенно это касается самой прокладки кабелей. Максимум мощности передаваемой по проводнику энергии определяется сечением

Важно знать, какой общей мощностью обладают все приборы, соединённые с проводом

Этикетки большинства современных приборов содержат информацию относительно средней, максимальной мощности, на которую проводился расчёт производителем. К примеру, для стиральных машинок стандартный диапазон – от нескольких десятков Вт/ч до 2,7 кВт/час. Провод выбирается с сечением для обеспечения передачи электричества с высшим уровнем мощности. Подключения с двумя и более проводниками предполагают сначала проведение обычных расчётов, а затем – сложение итоговых цифр.

В случае с однофазными сетями усреднённая мощность для электрических приборов и освещения редко превышает 7500 кВт. Под это значение потом подбирают кабельные сечения.

Сечение рекомендуют округлять, в сторону увеличения. Ведь в будущем потребляемой электроэнергии может стать больше.

Можно привести в качестве примера следующие рекомендации:

1. Если общая мощность – 7,5 кВт – сечение жилы подходит 4 мм2. Это изделие способно пропускать до 8,3 кВт.
2. В этой же ситуации сечение для провода с жилой из алюминия должно быть минимум 6 мм2. Тогда пропускная способность доходит до 7,9 кВт.

В случае с индивидуальными жилыми домами часто характерно применение трёхфазных жил, с электроснабжением на 380 В. Но на такое напряжение большая часть техники не рассчитана. Создают стандартный уровень на 220 В, через нулевой кабель. Токовая нагрузка распределяется равномерно, по всем фазам.

Электрический ток

Утерянная документация и этикетки могут стать причинами того, что для владельца многие параметры приборов остаются неизвестными. В том числе – мощность. Тогда придётся делать расчёты самостоятельно, используя специальную формулу.

Она выглядит следующим образом:

P = U * I

U- приложенное электронапряжение, с Единцами измерения – Вольтами.

I – сила электротока. Измеряется амперами.

P – общая мощность, в ваттах.

Можно использовать контрольно- измерительные приборы, если изначально сила тока неизвестна. Речь о токоизмерительных клещах, мультиметрах, амперметрах.

Когда мощность и сила тока станут известны – не доставит труда узнать о необходимом сечении кабеля.

Показатель нагрузки

Расчёт этого параметра важен для пользователей, которые хотят защититься от перегрева. Если электроток слишком большой для используемого сечения – изоляционный слой разрушается, даже оплавляется.

Есть определённое количественное значение, которое называется предельно допустимой токовой нагрузкой. Это электроток, который может проходить по кабелю без значительных перегревов долгое время. Чтобы найти это значение, сначала надо выяснить мощность всех потребителей электричества. После нагрузку определяют, используя формулу:

1. I = P∑*Kи/(√3*U)
2. I = P∑*Kи/U.

Первый вариант для трёхфазных сетей, второй – для однофазных.

U – показатель сетевого напряжения на текущий момент.

Ки – специальный коэффициент, составляет 0,75.

P∑- общий уровень мощности для электрических приборов.

Три основных способа определения диаметра провода

Способов есть несколько, но в основе каждого из них лежит определение диаметры жилы с последующими вычислениями окончательных результатов.

Способ первый. С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).

Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода даже на участке работающей линии, например, в розетке.

После того, как вы измерили диаметр провода, необходимо провести подсчеты по следующей формуле:

Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.

Способ второй. Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).

Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода.

Но при этом необходимо учитывать следующее:

• чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
• витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
• проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.

Обратите внимание и на минусы данного способа измерения:

1. Измерить можно только сечение тонких проводов, так как толстый провод вам с трудом удастся намотать на карандаш.
2. Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.

Формула, о которой говорили выше, подходит для всех измерений.

Способ третий. Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой указан диаметр провода? (в миллиметрах) и сечение проводника (в миллиметрах квадратных). Готовые таблицы дадут вам более точные результаты и значительно сэкономят ваше время, которое вам не придется тратить на вычисления.

Диаметр проводника, мм	Сечение проводника, мм²
0.8	0.5
1	0.75
1.1	1
1.2	1.2
1.4	1.5
1.6	2
1.8	2.5
2	3
2.3	4
2.5	5
2.8	6
3.2	8
3.6	10
4.5	16
