Как сделать плуг своими руками

ПлугИ.

Спасибо за предоставленые размеры ув.Harahondya,но по ходу построения детализации появляются ещё не ясности в размерах некоторых деталей,если можете заполните пробелы:диаметр колеса Д- мм,угол заточки ножа лемеха

vadi написал : о ходу построения детализации появляются ещё не ясности в размерах некоторых деталей

В какой программе выполняете построение? Если судить по фото то указанный угол не 25* а 15*. После построения поделитесь чертежами. С ПДФ что выкладывал ВОВ возьмите полевую доску. Вернее по подобию вставьте в Ваш вариант Зыкова. К ней и стойку крепить. Пятку можно поставить дальше, будет только устойчивее.

vadi написал : :диаметр колеса Д- мм

угол заточки ножа лемеха

Ю-405; И-250; Ь-365; Угол-16град; Ч-45; С-13; М-18.

Harahondya написал : Угол-25(правильно)

А в какой плоскости Вы его меряете?

Harahondya написал : непосредственно на изделии, согласно лучам,указанным на фото

Не могу понять, как такие искажения на фото могут получиться? Ведь размеры Ю-405 и Ь-365 на фото похоже без искажений » > , а»Угол-25(правильно)» если мерять на фото, получается градусов 15 . Может Вы меряли угол не на носике плуга (плоскость — носик, полевая доска, стойка) , а посередине лемеха?

Serg52 написал : Может плуг Зыкова и идеален,

Никто не говорит,что он идеален. Я его выложил в теме, т.к. среди выложенных ранее его небыло. А получилось обсуждение как в анекдоте про секс на Красной площади. В Вашем частном случае-идеален Ваш,с чем и поздравляю!

2Alvis Вы надолго пропали? Как продвигается работа над плугом?

Harahondya написал : Вы угол заточки лемеха учли?

Теперь проясняется, это примерно как с дисками для окучивания » > ? Но лемех снизу точится, ИМХО » > . Опять что-то не так.

Harahondya написал : Съемка есть съемка,фото есть фото. Почему меряете размеры на фотографии? Это не чертеж!

Разницу в пропорции и на фотографии можно увидеть, если есть от чего отталкиваться, например размеры Ю-405 и Ь-365. Можно посчитать и по указанным Вами размерами В-185мм, R-40мм, толщина отвала- около 5мм » > , » > . Получаем тангенс угла равен 45/185= 0.243. Угол примерно равен 14 град, что совпадает с углом замерянным по Вашей фотографии » > . Так, что не надо фотки ниже чертежей ставить, ИМХО .

Спасибо за замечания. Нашел угломер и перемерил. Выше выложенное: » > и » > редактировал. Приношу свои извинения.

Harahondya написал : Нашел угломер и перемерил

Теперь плуг Зыкова острее стал — значит МБ меньше тяги нужно будет, ИМХО . Но ночами лучше спать . Интересно, а указанных размеров достаточно будет, чтобы отвал по «винту» гнуть. Может ещё сечение нужно сделать (и не одно), а потом его форму сфоткать с привязкой к размерам (можно и сканером) и выложить. Может кто своими руками сделает, да и улучшит, например, пристроит регулировку ширины захвата?

Yura2704 написал : еперь плуг Зыкова острее стал — значит МБ меньше тяги нужно будет, ИМХО . Но ночами лучше спать . Интересно, а указанных размеров достаточно будет, чтобы отвал по «винту» гнуть. Может ещё сечение нужно сделать (и не одно), а потом его форму сфоткать с привязкой к размерам (можно и сканером) и выложить. Может кто своими руками сделает, да и улучшит, например, пристроит регулировку ширины захвата?

Можно. Не гарантирую высокую скорость исполнения из-за острого дефицита времени и моих, более чем скромных, навыков работы на компьютере. Продумайте алгоритм решения вопроса. В личку сбросьте свой номер телефона или аську. В таком режиме общения свои плюсы. Можете приехать ко мне (110 км) и самостоятельно проделать работу. Решение за Вами.

Развитие идеи

Шумерские, египетские и греческие плуги были примитивными, такой тип орудий чаще называют сохой, или ралом. Настоящий плуг не только поднимает слой почвы, но и переворачивает его, вынося на поверхность глубокий плодородный слой. Для этого плуг должен быть снабжён отвалом. Такой плуг изобрели римляне, когда стали осваивать степную целину. В степи травы глубоко врастают корнями в почву, а полоз не проникал глубже дернины — густого переплетения корней — и не доставал до плодородного слоя. Римляне прикрепили к лемеху доску-отвал — треугольную «лопату», поставленную под углом к поверхности земли. Отвал врезался глубоко в почву, поднимал слой и, проходя дальше, переворачивал её широкими лопастями. Но широкий пласт плохо распадался, крошился и засыпал дно борозды. Тогда к дышлу плуга перед отвалом прикрепили длинный нож — отрез. Отрез взрезал почву, отвал поднимал разделённый надвое пласт и переворачивал его половинки, аккуратно ложившиеся вдоль образующейся борозды.

Римский колёсный плуг

Однако управлять плугом с отвалом оказалось трудно, борозды получались неровными и разной глубины. И людей выручило… колесо. Поставив плуг на передок с двумя колёсами, пахарь добился устойчивости — плуг больше не вилял из стороны в сторону. Колёса удерживали отвал на определённом уровне, не давая ему врезаться в почву глубже, чем нужно. Римский колёсный плуг I в. до н. э. так легко управлялся, что пахать им мог даже подросток. Принцип колёсных плугов не менялся веками, совершенствовался только отвал, и добавлялись дополнительные лемехи.

Поделиться ссылкой

Дисковый плуг своими руками

Дисковый плуг на мотоблок или плуг-окучник – специальное устройство, используемое для обработки почвы перед посадкой клубневых культур. Закладывает борозды для посадки картофеля, свеклы, сельдерея, и окучивает их.

Ниже представлена схема и чертеж окучника В его строении выделяют:

• 2 – диски;
• 3 – кулак;
• 4 – кронштейн;
• 5 – ось;
• 6 – скребок;
• 7 – ведущая балка;
• 8 – стяжка;
• 9 – ручка.

Под цифрой 1 обозначена рабочая область.

Диски можно взять от старой сеялки. Их инсталляция производится под углом, чтобы улучшить производительность пахотных работ. Навешивание окучника на мотоблок через кронштейн сцепки. Т-образный поводок плуга привинчивается к нему болтами и стопором. На большой скорости окучник может начать пробуксовывать. Поэтому работать с ним нужно лишь на малых оборотах или со спаренными колесами.

Согласно другой инструкции, дисковый плуг на мотоблок начинают собирать с вырезания равностороннего уголка. К нему приваривается носок, а затем через упорную планку и пятка. Диски крепятся на специальных петлях, которые привариваются так, чтобы обеспечить их симметричное положение к общей оси.

В духовной культуре

В религии и мифологии

В земледельческих культурах плуг или соха имеют культовое значение, поскольку участвуют в календарных обрядах — например, «первой борозды». В мифологических представлениях плуг нередко приобретает фаллическую символику, поскольку «оплодотворяет» Мать-Землю. С этим связан и тот факт, что пашут и сеют в традиционном обществе обычно мужчины, как носители оплодотворяющего начала.

У восточных славян и на Балканах во время Зимних Святок (в Крещенский, а с XVIII века — в Васильев вечер) проводился обряд «кликанья плуги». Он заключался в шествии с плугом, его величании и даже заклинании, а также в инсценировке пахоты и сева. Этот обряд, базировавшийся на магии подобия и магии «первого дня», должен был обеспечить в наступающем году плодотворную обрабоку земли и обильные всходы.

У многих земледельческих народов известен ритуал опахивания. Он основывается на ассоциации борозды, проведённой плугом, с границей, отделяющей освоенное, окультуренное пространство от хаоса внешней окружающей среды.

В мифологиях земледельческих народов имеют место персонажи, родившиеся из борозды, проведенной плугом. Согласно «Рамаяне», богиня Сита (др.-инд. Sītā «борозда») родилась из борозды, которую провёл плугом её отец Джанака, опахивая место для жертвоприношения. По преданиям этрусков, из борозды на поле вблизи Тарквиний родился Тагес — мальчик с умом старца.

В геральдике

Плуг и молот, внутри красной звезды, эмблемы РККА

Плуг используется как эмблема земледелия и как символ новой жизни. В первые годы существования Советской России плуг употреблялся как эмблема трудового крестьянства и одно время изображался с молотом, пока его в этом качестве не вытеснил серп. Плуг также был изображён на советских монетах достоинством в 1 рубль и полтинник в 1920-е годы; силуэт плуга также изображался на ордене Красного Знамени и на медалях в некоторых странах Восточной Европы (например, в Чехословакии в 1948—1989 гг.).

Как эмблема новой жизни, плуг использовался в конце XVIII — начале XIX века в Северной Америке, а в нынешнее время изображен на государственном гербе Либерии.

Также в настоящее время изображён на государственных печатях штатов США Пенсильвания, Орегон, Оклахома, Северная Дакота, Невада, Монтана и Миннесота.

Изображение плуга присутствует на гербе Петах-Тиквы.

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

• Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
• Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
• Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и .

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта

Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.

Сборка плуга

Когда все элементы плуга будут выполнены в металле, для окончательной сборки потребуется металлический лист размерами 50×50 см и сварочный аппарат. К листу последовательно прихватываются (выдерживая необходимые углы) сваркой элементы плуга: лемех, боковой щиток (и к лемеху, и к листу). К лемеху примеряется отвал. При обнаружении несоответствия углов (и/или поверхностей), отвал доводят до нормы молотком и затем сваркой слегка прихватывают к задней части лемеха и к боковому щитку. Затем на щиток наваривается распорная планка и пластина основания (к ней приваривают упорные уголки для лемеха). Полученную конструкцию внимательно осматривают и, при отсутствии видимых погрешностей, плуг сваривают окончательно. Металлический лист, на котором производилась сборка и сварка, отсоединяют от готового плуга зубилом или с помощью «болгарки». Сварные швы обязательно зачищают, отвал и лемех шлифуют шкуркой. Чтобы самодельный плуг стал самоходным, к нему крепят двухколесный мотоблок.

Соорудив плуг собственными силами, можно за относительно небольшие деньги приобрести надежного и сильного помощника для обработки почвы в саду, в огороде и поле.

Обзор моделей плугов для вспашки почвы

Лемешный плуг для вспашки считается самым древним и до сих пор остается популярным. Модели общего назначения подходят для вспашки старопахотной почвы. Такие изделия имеют особые дисковые ножи и предплужники. Специальные лемешные модели используются для вспашки земли с камнями, а также болотной местности и т.д.

Для вспашки поля с тяжелой почвой, пересушенной или переувлажненной, используется дисковая модель. Такой вариант позволяет привести почву в порядок и дождаться лучшего урожая.

В зависимости от вида почвы подбирается вид плуга

Виды плугов гладкой вспашки представлены оборотными, клавишными, балансирными моделями. Чтобы обеспечить гладкую вспашку используются совсем другие модели. Гладкая вспашка предполагает обработку почвы без разбивки на загоны. Обработка начинается с любой стороны поля, пласт земли укладывается в один слой.

Плантажные используются для обработки почвы на глубину в 40-80 см. С учетом этого конструкция изделия усилена и изготовлена из более прочного сплава.

Чтобы обработать почву малоплодородных, подзолистых солонцовых и каштановых пород используются ярусные варианты. Любой самодельный плуг не принесет столько пользы и такого эффекта, как специальный. Поэтому стоит подобрать изделие среди самых популярных производителей. Суть ярусного варианта – снять верхнюю почву и смешать его с нижним. Наверху оказывается более плодородный слой.

Если с выбором определиться все же сложно, то стоит просмотреть видео трактора с плугами, что позволит оценить результаты работы каждой модели.

Литература

• Шангина И.И. Плуг. Плуг малороссийский. Плуг русский // Русский традиционный быт : энциклопедический словарь. — СПб.: Азбука-классика, 2003. — С. 201—205. — 688 с.
• Каталог тракторов, сельскохозяйственных, землеройных и мелиоративных машин, транспортных средств, машин и оборудования для механизации животноводческих ферм, М., 1972.
• Сельскохозяйственная техника. Каталог. 3-е изд. — М., 1967.
• Анучин Д.Н. Плуг, происхождение // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Клюсс Г.А. Плуг, землеобработное орудие // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.

Строение плуга

Выяснив, для чего нужен плуг, целесообразно более подробно ознакомиться с его устройством и основными элементами. Подобное изделие отличается простой конструкцией, включающей рабочие и вспомогательные детали. Основными элементами являются следующие узлы:

• корпус;
• лемех;
• отвал.

Отвальный плуг

Также следует упомянуть вспомогательные элементы, призванные упростить выполнение работ. Прежде всего, это опорные и бороздные колеса, упрощающие перемещение изделия, а также специальный механизм, используемый для регулировки глубины. Также следует упомянуть прицепное устройство, посредством которого агрегат соединяется с тракторной техникой.

Корпус

Корпус изделия является основным узлом, на который смонтированы все остальные детали конструкции. Чаще всего он представляет собой металлическую раму, на которую установлена полевая доска, отвал, лемех и прочие элементы. Он отличается внушительной прочностью и способен выдерживать серьезные механические нагрузки в процессе работы.

Лемех

Лемех является основным рабочим элементом, с помощью которого осуществляется обработка почвы. От его формы напрямую зависит качество выполнения работ, их эффективность на различных видах грунта. Наиболее широкое распространение получили следующие разновидности лемехов:

• зубчатый;
• трапециевидный;
• долотообразный;
• с выдвигающимся долотообразным элементом.

Каждый из них имеет свои особенности и заслуживает отдельного рассмотрения. Трапециевидные изделия являются наиболее популярными, поскольку отличаются простотой изготовления. Они оставляют после себя ровную борозду, однако ввиду конструктивных особенностей отличаются малым сроком службы.

Значительно более надежными элементами являются долотообразные лемехи, которые отличаются от предыдущей разновидности удлиненным рабочим ножом. С его помощью удается значительно увеличить глубину обработки почвы. Зубчатые изделия представляют собой специализированную разновидность, предназначенную для работы с тяжелыми типами почвы.

Основной задачей лемеха является подрезание слоя грунта с последующей его отправкой к отвалу. Подобный элемент изготавливают из особо прочных материалов, поскольку он подвергается наибольшим нагрузкам.

Отвал

Отвал представляет собой важный элемент конструкции, соединенный с лемехом. Он используется для деформации срезанного участка грунта с последующим его переворачиванием. Тип отвала оказывает большое влияние на борозду, образуемую после выполнения работ. Различают цилиндрические винтовые, полувинтовые и культурные разновидности.

Разновидность отвала на плуг

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Как сделать?

Современные модели мотоблоков можно оснастить надежным плугом, изготовленным своими руками. Разновидности этого элемента: двухоборотный, оборотный, двухкорпусный, роторный или изделие Зыкова. Вариантов изготовления конструкции довольно много. Существуют даже варианты, в которых корпус выполнен из газового баллона. Самостоятельно изготовить качественный плуг для мототехники несложно, если соблюдать определенные правила.

Роторный

Изготовление конструкции можно разделить на несколько основных этапов.

Подготавливают хороший отвал по форме цилиндра. Делать это необходимо исключительно в соответствии с чертежом. Деталь выполняют из легированного металла

Важно следовать составленному чертежу при самостоятельном изготовлении конструкции.
Выставляют лемех. Вводят клинышки в железный лист (3 мм) под углом в 45 градусов.
Соединяют лемех с щитом сбоку

Обязательно следят за тем, чтобы лезвие лемеха располагалось чуть ниже самого щитка (1 см, не более).
Присоединяют отвал к лемеху.
К трубке из металла, которая выполняет функцию основания, приваривают с помощью сварочного аппарата рабочую половину с лемехом. С противоположной стороны – крепеж к мототехнике.
Когда плуг готов, в его нижней половине можно приварить ось с колесами.

Поворотный

Поворотный вид плуга по праву признан одним из самых функциональных и практичных. Такая конструкция является прекрасным помощником для вспахивания земли на участке, потому что может охватывать достаточно большую площадь. Хорош плуг и тем, что с ним не надо тратить время впустую после каждого подхода. Нужно будет только повернуть плуг и двигаться в обратном направлении. Производительность техники возрастет в разы. Основные действия совершают таким же образом, как и в случае с роторным механизмом, но в этом случае режущие элементы должны находиться ниже полоза (хотя бы на 2 см).

Дисковый

Есть возможность собрать собственноручно и дисковый плуг для техники. Подобная модель собирается из деталей:

Диски для устройства можно взять от старенькой «сеялки», если она есть в арсенале. Устанавливают эти элементы под углом, чтобы повысить производительность работ. Окучник навешивают на технику сквозь сцепной кронштейн. Т-образный поводок от плуга привинчивают к нему при помощи болтиков и стопора. На внушительной скорости окучник, возможно, станет буксовать, поэтому работать придется исключительно на небольших оборотах либо со спаренными колесиками.

Достоинства

У собственноручного изготовления плуга для мотоблока есть свои положительные стороны: соответствие параметрических характеристик отвала и лемеха требованиям конкретного вида грунта. Говоря о параметрических характеристиках, принято выделять результативность, размеры захвата, глубину и качество вспашки, угол отвала.

Принимая во внимание мощностные характеристики мотоблока с плугом, становится возможным изготовить плуг, не вызывающий значительной нагрузки на его двигатель, но обеспечивающий максимальную область захвата. Применение материалов высокого качества позволит увеличить время службы плуга

Кроме этого, можно учесть возможность крепежа разных насадок. Это сделает конструкцию многофункциональной, что в свою очередь сделает возможным проведение всего комплекса работ по обработке грунта.

Виды и классификация плугов

Есть несколько конструкций плугов:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

• Тракторные. На данное время это наиболее распространенный вид плугов. Они выпускаются под разные виды техники, в том числе и под малогабаритные минитрактора и даже мотоблоки.

Небольшой тракторный плуг

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

• Для каменистых почв. Они имеют встроенные защитные механизмы (подъемные), которые не позволяют крупным камням повредить плуг.
• Оборотные. Имеют два одинаковых плуга в зеркальном отображении. Позволяют получить ровную поверхность без ярко выраженных горбов и борозд (гладкая вспашка).

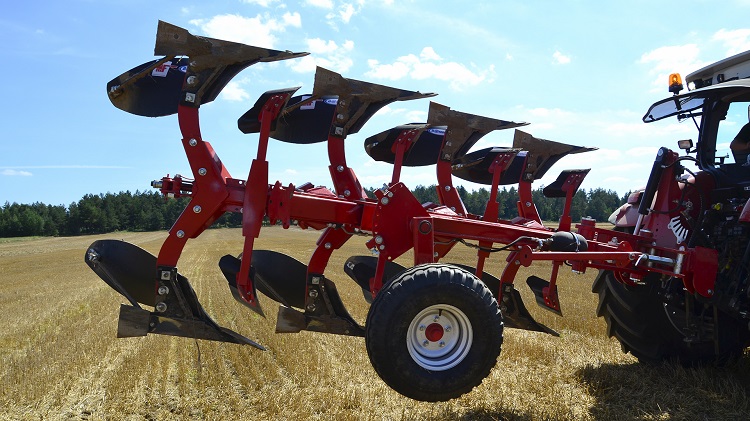

Оборотные плуги — одно- и много- корпусные

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Преимущества дискового плуга

Несмотря на широкую сферу применения и распространенность, дисковый плуг не обладает достаточным набором преимуществ, чтобы стать самым востребованным и незаменимым устройством обработки почвы.

1. Снижение нагрузок на трактор – вращением компонентов во время работы добиваются снижения силы трения, что позволяет снизить тяговое усилие.
2. Высокое качество обработки поверхности – благодаря тому, что диски располагаются под определенным углом к вертикальной оси, обеспечивается лучшее проникновение лезвий в грунт.
3. Снижение расходов на производство работ – из-за «переваливания» через преграды риск повреждения и отупения лезвий очень низок. Также это существенно сказывается и на потребляемом горючем тяговым механизмом.

Как и любое другое оборудование сельскохозяйственного сектора, плуг дисковый – навесной. Это, с одной стороны, позволяет брать устройство в аренду, снижая убытки за простой, а с другой — делает доступным и упрощает ремонт.

Стоимость плугов для МТЗ

Цена на плуги представлена в таблице:

Модель	Город	Продавец	Стоимость
ПЧ-4.5 «Алмаз»	Краснодар	АгроМаш-Юг	254 900
Кемерово	Сибирский фермер	235 000
Москва	РосАгроМир	195 800
ПЧ-2.5 «Алмаз»	Краснодар	АгроМаш-Юг	180 000
Уфа	ТД «Спецтехника»	195 500
Курган	Империя техники 2	224 268
ПЧ-6 «Алмаз»	Уфа	ООО АгроСпецТехника	1 154 000
Самара	ТД «Агромаш»	1 143 200
Новосибирск	Эриз	529 000
ПЛН 3-35	Уфа	ООО «АгроСпецТехника»	46 000
Нижний Новгород	Трактористы	от 38 000
Краснодар	Дедал-Агро	48 000
ПЛН 4-35	Нижний Новгород	Промтехстрой	87 900
Уфа	Агроальянс	77 000
Москва	ТракторСпецМаш	98 000
ПЛН 5-35	Нижний Новгород	Промтехстрой	123 800
Уфа	Агроальянс	97 000
Казань	ООО «Альма»	99 000
Оборотный плуг ПО 3-40	Нижний Новгород	ООО «Евро Трак»	370 000
Москва	ТракторСпецМаш	349 000
Уфа	ООО «АгроСпецТехника»	390 000

Стоимость оборудования может показаться высокой, однако оно себя оправдывает и окупается уже через 2-3 года. Прежде чем покупать новый агрегат у производителя, можно найти такое же оборудование б/у. Так можно сэкономить средства, но о каких-либо гарантиях можно забыть. К тому же можно попробовать найти б/у плуга в старых сельских хозяйствах, где оборудование уже просто стоит без дела под открытым небом. Иногда нужен небольшой ремонт, чтобы вернуть технику в строй. Можно также изготовить плуг своими силами, благо сейчас в интернете имеется много чертежей, описаний и видео всего процесса.

Предназначение плуга

Итак, для чего используется плуг в сельском хозяйстве? Это орудие предназначено для пахоты земель разной плотности с целью подготовки почвы к дальнейшей посевной.

Пласт земли подрезается лемехом и переворачивается снизу вверх, при этом нижний слой почвы оказывается снаружи, а верхний с сорняками — перемещается вниз. Почва становится рыхлой, мягкой.

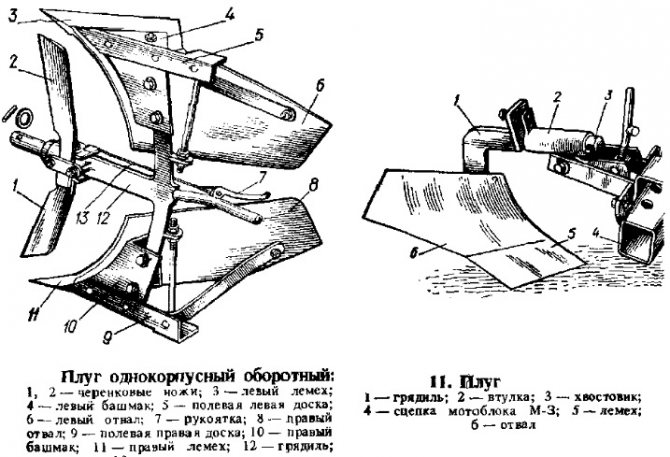

Предлагаем посмотреть схематический рисунок с изображением плуга к мотоблоку:

Как вы видите, присоединение плуга к мотоблоку происходит посредством специального сцепного устройства (сцепки), которая может как идти в комплекте с мотоблоком, так и продаваться отдельно.

Сцепки бывают двух видов:

• универсальные регулируемые (угол атаки, горизонталь и т. д.);
• нерегулируемые.

Завод КаДви, выпускающий мотоблоки Ока, производит и сцепные регулируемые устройства, при помощи которых к моторизированному агрегату можно присоединять различное навесное и прицепное оборудование.

Как сделать плуг

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Как правильно пахать плугом на мотоблоке, рекомендации

Мотоблоки многим владельцам приусадебных участков и огородов облегчают ручной труд. Мотоблок, при правильной его эксплуатации станет незаменимым помощником в вашем хозяйстве. Но не все знают, как правильно пахать плугом на мотоблоке.

Вернее не знают, как правильно подготовить мотоблок и плуг для вспашки и культивирования земли. А, ведь это не так сложно. Изучите наши рекомендации, и у вас все получится.

В первую очередь в зависимости от размера обрабатываемого участка нужно подобрать подходящий мотоблок и орудие для вспашки. Все мотоблоки делятся на три типа:

• 1. Легкие мотоблоки или мотокультиваторы с весом обычно не превышающим пятидесяти килограммов. Мощность мотокультиватора составляет от трёх до пяти лошадиных сил. Предназначаются для обработки земли при помощи культиватора или фрезы. Площадь обрабатываемого участка до шести соток.
• 2. Средние мотоблоки с мощностью до двенадцати лошадиных сил и весом до ста килограмм. Обрабатывают участки до двадцати соток при помощи культиватора или лёгкого плуга.
• 3. Тяжёлые мотоблоки с мощностью до тридцати лошадиных сил и площадью обработки до двух гектар, как правило, при помощи навесного плуга.

Теперь, когда с мотоблоком определились, узнаем, как правильно пахать мотоблоком. Маленькие участки лучше всего обработать при помощи культиватора или фрезы. В комплект поставки легких и средних мотоблоков входят и фрезами.

Технология вспашки почвы с их помощью несложная. Просто мотоблок ставится на край участка, включается повышенная передача и, придерживая, идём вслед за ним, разворачивая на 180 градусов на противоположном конце участка.

Совсем другое дело пахать плугом на большой площади. Здесь очень важна правильная регулировка плуга. Предположим, что она выполнена правильно.

Тогда на малой скорости делается контрольный проход от одного к другому краю участка, на котором разворачиваем мотоблок и выполняем обратный проход. При этом ставим мотоблок правым колесом посередине борозды, которая осталась от первого прохода. Внимательно наблюдаем за плугом. С учётом наклона мотоблока, плуг должен стоять перпендикулярно плоскости земли. Если этого нет, то регулируем плуг снова.

Затем делается второй проход и оценивается глубина борозды. Если глубина слишком велика или слишком мала, то регулируем плуг. Как правило при вспашке плугом глубина борозд в должна находиться в пределах 15-20 сантиметров.

По мере освоения пахоты, когда ваши борозды станут ровными, можно поднять скорость мотоблока. Тогда плуг будет отваливать землю сильнее, поверхность ее будет ровной, без комков, да и сами пахота будет идти быстрее. Вот таким образом и пашут мотоблоками.

Характеристики

Плуг для мотоблока — незаменимое устройство, в конструкции у которого предусмотрено три плоскости. Одна отвальная и расположена спереди, вторая горизонтальная и третья — вертикальная. Если его снять и поставить на стол, прислонив одной частью к стене, то горизонтальная будет совпадать с поверхностью стола, а вертикальная — стены.

Очень важно учитывать размеры нижнего режущего края, который находится от плоскости, расположенной горизонтально, на 10–20 миллиметров. У хорошего изделия режущий край слева располагается на одной линии с тем же краем отвала

Когда работа по использованию плуга завершается, его обязательно чистят. Снимают грунт и смазывают маслом. Только так металлическую поверхность удаётся защищать от коррозии

На высоту стойки плуга и, вообще, размеры стоит обращать особое внимание, поскольку от них зависит качество проделанной работы. Тыльная сторона лемеха должна быть обязательно ровной, а между ней и поверхностью установки соблюдается угол в 20 градусов
