Плуг на мотоблок: разновидности, изготовление, видео, особенности

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

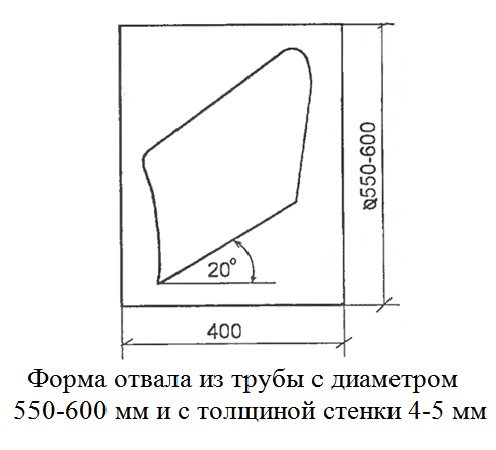

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

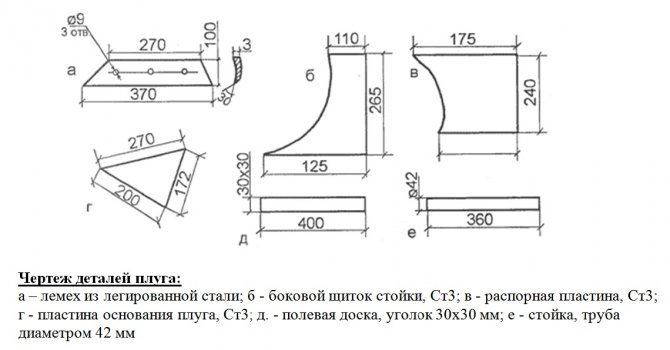

Чертеж деталей плуга:

  • а – лемех из легированной стали;
  • б — боковой щиток стойки, Ст3;
  • в — распорная пластина, Ст3;
  • г — пластина основания плуга, Ст3;
  • д — полевая доска, уголок 30х30 мм;
  • е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

  • 1 — лемех;
  • 2 — боковой щиток стойки;
  • 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

  1. — лемех;
  2. — винт с потайной головкой М8;
  3. — отвал;
  4. — пластина основания;
  5. — уголок 30х30х90 мм;
  6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Как сделать плуг для мотоблока и трактора своими руками

Сначала рассмотрим плуг для мотоблока или минитрактора, который можно сделать своими руками по чертежам. Для визуального анализа устройства рекомендуем бесплатно .

Данный плуг агрегатируется с сельхозтехникой тягового класса 0,2. Это могут быть тяжелые мотоблоки или минитрактора:

  • Беларус-082;
  • Беларус-112;
  • Беларус-132Н;
  • Беларус-08К;
  • КМЗ-012, Т-0,2 (Уралец);
  • ХТЗ-8 (Прикарпатец).

Краткие технические характеристики плуга ПН-2-20:

  • ширина захвата – 0,4м;
  • глубина обработки почвы – до 25см;
  • производительность – до 0,05 га/час;
  • масса конструкции – 67кг.

Возделывание большого участка земли является трудоемким и энергозатратным процессом, в котором не обойтись без использования технических приспособлений. Благодаря плугу, почву можно должным образом подготовить к посевной, а также обработать для избавления от бурьянов и сухостоя после сбора урожая.

Плуг крепится к механизированной технике, которая посредством высокой тягловой силы приводит агрегат в движение. В процессе работы с плугом верхний слой почвы поддевается лемехом, а после попросту переворачивается. Это позволяет не только взрыхлить землю, но и улучшить ее аэрацию. Более того, обработка почвы с помощью плуга уничтожает до 90% растущих на участке сорняков!

Как изготовить этот полезный агрегат, который необходим в каждом хозяйстве? Для начала нужно позаботиться о приобретении необходимых высококачественных материалов. Для лопастей плуга понадобится сталь толщиной порядка 5 миллиметров. Сам лемех следует сделать съемным, чтобы его периодически можно было доставать и заострять. Для корпуса используйте закаленную сталь, которую перед свариванием не помешает обработать противокоррозионными растворами.

Чтобы изготовить специальный функциональный отвал для плуга, обязательно придерживайтесь следующих рекомендаций:

  1. Из металлического листа вырежьте цилиндрическую рабочую поверхность отвала.
  2. С помощью листогиба выкроенные детали загибаются на 22-23 градуса, при этом последние строго подгоняются под необходимые форму и размер.
  3. Учтите, что размер полой металлической трубы для отвала составляет порядка 55-59 сантиметров в длину. Толщина стенок не должна превышать 5 миллиметров.
  4. Саму заготовку отвала нужно предварительно нагреть, чтобы затем произвести матричное выгибание.

Непосредственно корпус для круга можно изготовить из металлического листа толщиной не менее 3-4 миллиметров. Из него вырезается квадрат со сторонами 50 на 50 сантиметров, к которому нужно последовательно приделать лемех, боковые щитки и отвал. При этом следите за строгим соблюдением нужных углов между комплектующими плуга. Наличие зазоров или неточностей при монтировании может пагубно сказаться на долговечности агрегата. Сварив все детали между собой, нужно зачистить швы, а лемех с отвалом желательно зашкурить во избежание появления ржавчины.

Когда Вы освоите все тонкости изготовления плуга для мотоблоков и минитракторов можно переходить на более сложные задачи.

Плуг оборотный 5 корпусный на Т-150 (ПЛП-5-35):

Это 3D-модель 5-ти корпусного оборотного прицепного плуга ПЛП-5-35 на трактор Т-150 или другие трактора с тяговым классом 3 и выше. Используя данную 3D-модель плуга для производства, Вам не потребуются чертежи. Конструкция разобрана на более чем 100 деталей до мелочей. Проект создан 3D-формате CAD файлов *.STEP. Данный формат поддерживается множеством CAD-редакторов, в том числе и бесплатным FreeCAD.

Примечание. Работать с форматом STEP в программе FreeCAD не очень удобно. Программа требует много ресурсов компьютера для загрузки всех деталей устройства. Только лишь на открытия файла на среднем ноутбуке требуется около 10-ти минут. При возможности воспользуйтесь платной профессиональной программой AutoCAD.

Как сделать плуг

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Как сделать разные элементы

Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.

Ходоуменьшитель

Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

  • Корпус генератора.
  • Роторный вал.
  • Фланцевый подшипник.
  • Детали из стали.
  • Винты.
  • Шкив.
  • Шестерня.

Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

Смотрите » ТОП-3 культиватора Pubert с бензиновым двигателем

На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

Фрезы

Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.

Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.

Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.

Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.

Плуг

Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:

  • Угол отвала.
  • Качество и глубину культивации почвы.
  • Площадь захвата.
  • Эффективность работы.

В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.

Колеса

На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.

Грунтозацепы

Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.

Прицеп

Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.

Окучник

Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:

  • Листерный.
  • С переменной шириной захвата.
  • Дисковый.
  • Пропеллерный.

Адаптер

Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

  • Металлическая несущая рама.
  • Сцепка.
  • Поперечная штанга.
  • Раскосы.
  • Ходовая часть.
  • Органы управления.
  • Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Чертежи

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

  • металлической трубы, которая выполнять функцию несущей части;
  • колес, необходимых для перемещения конструкции по почве;
  • рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
  • механизма крепления к самому мотоблоку.

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

  • Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
  • Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
  • Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и .

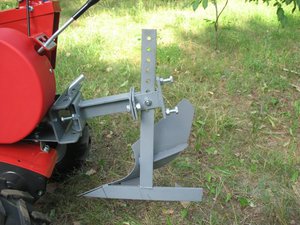

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта

Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

  • ручка из трубы — 2 шт;
  • фиксация стойки винтом М 10 ;
  • рама;
  • крепежная вилка шарнира к раме;
  • плуг;
  • колесо;
  • дышло;
  • капроновая втулка для подшипника;
  • шарнирная ось из болта М 10 ;
  • перемычка между рукоятками;
  • ось;
  • контргайка;
  • дистанционная шайба;
  • тройник;
  • ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Как сделать свет от генератора

Самый простой способ сделать освещение на мотоблок – это использовать его «родной» электрогенератор. Некоторые производители мототехники предусматривают такую возможность и потому ставят устройства для вырабатывания электрической энергии с некоторым запасом мощности. Его хватает для обеспечения стабильной работы основных электроприборов мотоагрегата и питания дополнительного электрооборудования, каковым являются указатели поворотов, фара, звуковой сигнал.

Подключить свет от штатного электрогенератора довольно просто:

  • Электрогенерирующее устройство соединяют проводом с включателем, закреплённым на рулевой колонке;
  • От включателя разводят проводку на электрооборудование (в нашем случае — это фара);
  • Провода помещают в гофру, которая будет защищать их от механического воздействия и не позволять им болтаться и мешать вам во время выполнения работ на мотоблоке.

Когда у генератора достаточно мощности, то фара светит ярко и стабильно, при нехватке мощности свет затухает на низких оборотах. В таком случае генератор меняют на тракторный (например, взятый от трактора МТЗ) или поставить автомобильный.

Отлично для этой цели подходит электрогенерирующее устройство от «Запорожца». Оборудование компактное и поэтому легко помещается в пространстве между двигателем и коробкой передач. Предварительно под генератор вам потребуется сделать крепёж. Наварите дополнительные металлические рейки на раму и к ним прикрепите хомут — он будет скреплять устройство и надёжно его фиксировать на раме.

Как подключить электрогенератор к своему мотоагрегату, ниже представлена электрсхема:

Автомобильный электрогенератор, новый или старый, имеет достаточный запас мощности и его хватит для обеспечения стабильного освещения на вашем мотоблоке или снегоуборщике. С его помощью так же можно решить и ряд иных проблем, связанных с подключением электрооборудования.
