Изготовление ручного плуга для мотоблока своими руками

Наиболее востребованные типы конструкции

Если говорить о существующих типах конструкций, то самым большим спросом пользуются цилиндрические варианты. Они способны обрабатывать большинство почвенных составов, обеспечивая одинаковое качество. Такое изобретение отлично размельчает куски грунта, но глубина погружения остаётся небольшой. Чаще всего этот вариант применяется для непаханых земель в качестве первичной обработки. В плане изготовления они очень простые, т. к. обладают простой формой и не нуждаются в соблюдении строгих геометрических форм. Для сравнения, изделия лемешного типа гораздо «капризнее».

Полувинтовая версия отлично проявляет себя при переворачивании почвы без тщательного разрыхления. С её помощью можно глубоко проникать в грунт самых тяжелых составов. Если вы собираетесь эксплуатировать плуг на протяжении большого времени, то данный вариант неэффективен, что объясняется высокой затратностью из-за необходимости обслуживания.

Вместо этого опытные дачники отдают предпочтение лемешным плугам. Для них характерна повышенная прочность и надёжность. С их помощью можно проводить обработку земли режущей частью, откидывая её в две стороны с помощью лопастей. Таким образом показатели разрыхления и глубины обработки становятся максимальными. Самостоятельное изготовление подобного решения требует определенных усилий и соблюдения сложной геометрии.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

• однокорпусные и двухкорпусные;
• поворотные или оборотные;
• роторные.

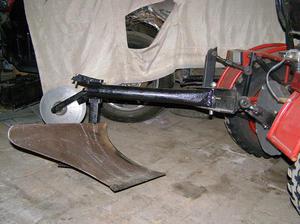

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями

Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

• отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
• безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Как правильно пахать плугом на мотоблоке, рекомендации

Мотоблоки многим владельцам приусадебных участков и огородов облегчают ручной труд. Мотоблок, при правильной его эксплуатации станет незаменимым помощником в вашем хозяйстве. Но не все знают, как правильно пахать плугом на мотоблоке.

Вернее не знают, как правильно подготовить мотоблок и плуг для вспашки и культивирования земли. А, ведь это не так сложно. Изучите наши рекомендации, и у вас все получится.

В первую очередь в зависимости от размера обрабатываемого участка нужно подобрать подходящий мотоблок и орудие для вспашки. Все мотоблоки делятся на три типа:

• 1. Легкие мотоблоки или мотокультиваторы с весом обычно не превышающим пятидесяти килограммов. Мощность мотокультиватора составляет от трёх до пяти лошадиных сил. Предназначаются для обработки земли при помощи культиватора или фрезы. Площадь обрабатываемого участка до шести соток.
• 2. Средние мотоблоки с мощностью до двенадцати лошадиных сил и весом до ста килограмм. Обрабатывают участки до двадцати соток при помощи культиватора или лёгкого плуга.
• 3. Тяжёлые мотоблоки с мощностью до тридцати лошадиных сил и площадью обработки до двух гектар, как правило, при помощи навесного плуга.

Теперь, когда с мотоблоком определились, узнаем, как правильно пахать мотоблоком. Маленькие участки лучше всего обработать при помощи культиватора или фрезы. В комплект поставки легких и средних мотоблоков входят и фрезами.

Технология вспашки почвы с их помощью несложная. Просто мотоблок ставится на край участка, включается повышенная передача и, придерживая, идём вслед за ним, разворачивая на 180 градусов на противоположном конце участка.

Совсем другое дело пахать плугом на большой площади. Здесь очень важна правильная регулировка плуга. Предположим, что она выполнена правильно.

Тогда на малой скорости делается контрольный проход от одного к другому краю участка, на котором разворачиваем мотоблок и выполняем обратный проход. При этом ставим мотоблок правым колесом посередине борозды, которая осталась от первого прохода. Внимательно наблюдаем за плугом. С учётом наклона мотоблока, плуг должен стоять перпендикулярно плоскости земли. Если этого нет, то регулируем плуг снова.

Затем делается второй проход и оценивается глубина борозды. Если глубина слишком велика или слишком мала, то регулируем плуг. Как правило при вспашке плугом глубина борозд в должна находиться в пределах 15-20 сантиметров.

По мере освоения пахоты, когда ваши борозды станут ровными, можно поднять скорость мотоблока. Тогда плуг будет отваливать землю сильнее, поверхность ее будет ровной, без комков, да и сами пахота будет идти быстрее. Вот таким образом и пашут мотоблоками.

Электролебедка-электроплуг своими руками (фото и чертежи) | Своими руками

Дома у меня лежал старенький, пыльный и замасленный червячный редуктор 4-40 с уменьшающим отношением 1:40, который и послужил основой лебедки. Такой, кстати, можно найти на барахолке за невысокую цену и в хорошем состоянии.

Полностью разобрав и промыв его в бензине от отложений масла, которое больше походило на пластилин черного цвета, я решил сразу поменять сальники. На замену использовал сальники от автомобиля семейства ВАЗ. Поменял все прокладки (сменные вырезал из па-ронита толщиной 0,6 мм), отрегулировал зазор между червяком и шестерней. Залил трансмиссионное масло, и редуктор стал как новенький.

Чтобы определить, какого размера потребуется барабан, я прежде всего сварил раму из уголка 40x40x4 мм размером 75×30 см.

Поначалу думал, что трос с барабана будет разматываться при помощи реверса двигателя, но это оказалось очень долго и неудобно, вручную гораздо проще. Но для этого пришлось , придумать муфту, с помощью которой можно будет отделить вал редуктора от вала барабана и тем самым размотать трос без усилий на требуемую длину огорода. А на время работы лебедки соединяю редуктор с барабаном, и оба вала работают вместе.

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

• угол отвала;
• качество и глубина вспашки земли;
• площадь захвата;
• эффективность.

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.

Косилки

Существуют роторные и сегментные косилки. Роторные имеют простую конструкцию. Рабочей частью являются диски со встроенными ножами. Чем больше ножей – тем больше площадь обрабатываемой поверхности. Если разделять роторные косилки по типу покоса, то получатся виды:

1. Для скоса травы и укладки в ряд (для заготовки сена).
2. Мульчирование травы (измельченной травой можно обрабатывать лужайки).

Среди прочих выделяются косилки к мотоблокам:

• Нева;
• Заря;
• Крот;
• Фаворит.

При покупке косилки к одному из указанных мотоблоков следует учитывать:

• вес косилки;
• особенности ландшафта;
• цель;
• вид покоса.

Следует рассказать и о сегментной косилке. Она хорошо справляется как на ровной поверхности, так и на сложных ландшафтах. Состоит из рамы и режущих частей, закрепленных между двумя брусками. Работает от привода мотоблока. Устанавливается на мотоблок спереди. Режущие элементы имеют в своей конструкции пальцы – две пластины, одна из которых постоянно в движении, а другая остается неподвижной. Эти пластины срезают траву подобно ножницам.

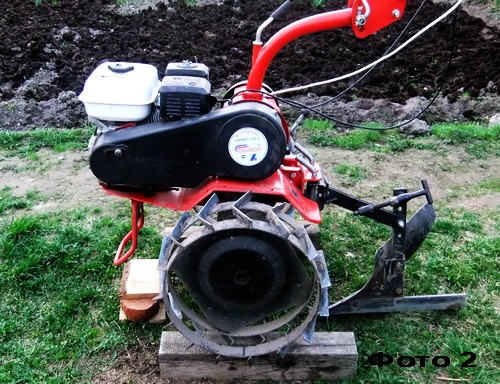

Установка и регулировка

После окончания работ по сооружению плуга его следует зафиксировать на мотоблоке. Но перед этим проводятся подготовительные мероприятия:

• перемещение мотоблока в то место, где планируют его эксплуатировать;
• демонтаж колесного хода – его надо заменить специальными грунтозацепами (если их не поставить, то для посадки того же картофеля плуг не подойдет – оборудование будет буксовать и может «закопаться» в грунте).

После этого этапа переходят к установке плуга.

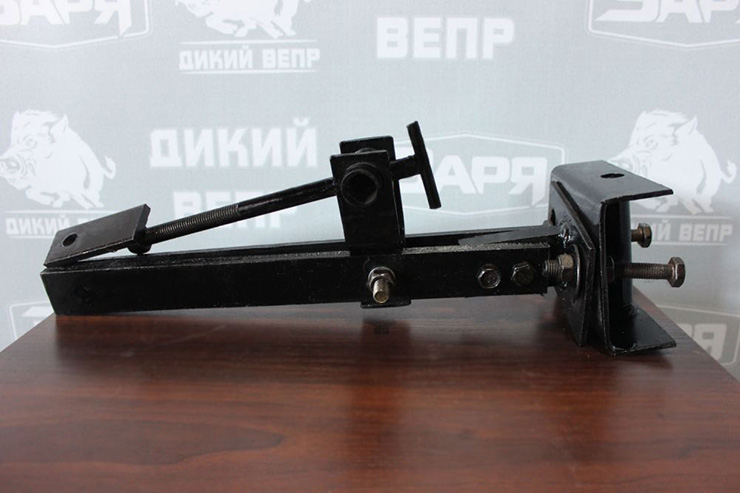

• Прикрепляют плуг на сцепке сельхозтехники с применением гаек. Благодаря этому появится возможность самостоятельно выставлять его рабочие характеристики.
• Подготавливают 2 крепящих штыря. С их помощью присоединяют сцепки и сам плуг к серьге.

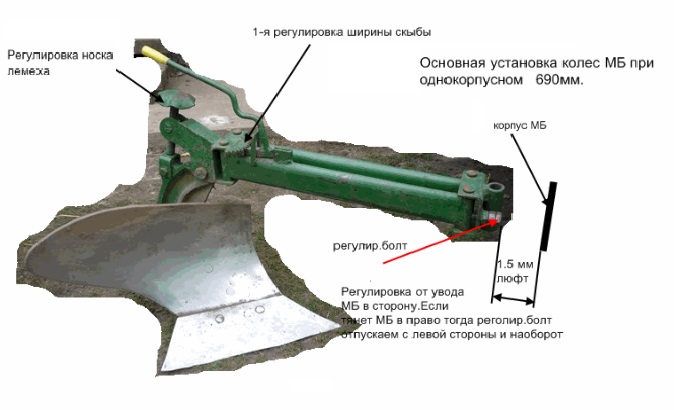

Завершив подготовку, приступают к регулировке установленного плуга. Именно от этого этапа будет зависеть, насколько работоспособным окажется и плуг, и сам мотоблок

Для правильной установки конструкции надо обратить внимание на:

• ширину;
• глубину вспашки;
• наклон.

Настройка происходит пошагово.

• На крайних участках выставляется ширина. С этой целью край ни в коем случае не должен перемещаться ниже или выше зацепа.
• Максимально устойчиво технику размещают на специальных подставках, чтобы появилась возможность выставить необходимую для вспашки глубину. Нельзя забывать про то, что этот параметр может варьироваться, исходя из времени года.
• Нужно аккуратно отрегулировать само крепление плуга к технике.
• Крепление болтами осуществляют таким образом, чтобы задняя половина плуга была расположена на единой линии с почвой.
• Теперь сельхозтехнику можно снимать с подставки.

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

• Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
• Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
• Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и .

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта

Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Окучивать картофель и грядки собственноручно очень сложно, однако изготовленный самодельно окучник значительно упрощает жизнь фермеру. Схема создания агрегата весьма проста.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Что понадобится для создания окучника?

Первым делом потребуется определённое оборудование и материалы:

• рама ненужного велосипеда (обязательно с рулём и одним колесом 26-28 дюймов);
• приспособления для сварки;
• ключи для гаек и болтов (если культиватор будет прикручиваться к креплению).

Одновременно с этим понадобится немного терпения и умение работать со сварочным аппаратом.

Предварительные действия

Для начала подготавливается рама от велосипеда: руль, седло, педали, заднее колесо снимается. Второе колесо разбирается и очищается – нужен только металлический обод.

Металлический обод лучше входит в почву, отчего окучник получит гораздо большую устойчивость и манёвренность, чем с резиной. Управлять таким агрегатом станет в значительной мере проще.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.

   Если культиватор будет прикручиваться, то затягивайте гайки максимально туго, иначе ручной окучник не протянет и пары дней. Именно здесь и приходят на помощь оба ключа: для болтов и гаек. Орудуя ими одновременно, удастся крепко и надолго закрепить детали.

4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
5. Заранее снятый руль туго закручивается на месте седла.

Создание культиваторной секции

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

• общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
• культиватор должен уходить под грунт на 10-15 см;
• угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее

Полезные советы

Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.

К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.

Из велосипедного колеса и вилки

Если имеется передняя велосипедная вилка и колесо к ней, то можно создать окучник и по такой технологии:

• 2 трубы нужно заварить под тупым углом;
• к длинной трубе крепится руль от велосипеда (разумнее будет его приварить, чтобы не слетел при работе);
• к стыку обеих труб, внизу, прикрепляется/приваривается культиватор.

Итоговый результат работы будет похож на это:

Создать такой окучник гораздо проще, чем упомянутый ранее. Однако для разных целей следует применять разные типы агрегатов.

Как правильно отрегулировать?

Глубина пахоты – это дистанция, на которую плуг погружается в почву в процессе работы. Настроить ее необходимо настолько, насколько берет штык лопаты. В ином случае могут возникнуть следующие проблемы.

• При недостаточной глубине немалая доля корешков сорных растений останется под грунтом, что потребует новых сил для их устранения.
• Если глубина окажется больше, чем требуется, плодородный пласт грунта смешается с тем, что располагается под ним, и растительность не будет иметь полноценного питания. В связи с этим нужно держаться золотой середины.

Угол атаки

Для того, кто уже владеет практическим навыком перепахивания почвы мототехникой, пояснять, что и как выполнять на этой стадии нет необходимости. Далее даны сведения в ознакомительных целях тому, кто сталкивается с этим делом в первый раз. Наклон угла атаки либо, как его еще именуют, наклон угла полевой доски – это наклон, который показывает высоту плоскости распахивания по отношению к ровной плоскости. Настройка осуществляется при помощи винтовой ручки.

Порядок операций такой:

• поставьте агрегат с плугом на опоры, о которых уже говорилось ранее;
• выверните рукоятку настройки до предела таким образом, чтобы полевая доска полностью улеглась на почву, без щелей;
• начните вращать рукоятку в противоположном направлении до тех пор, пока задняя часть доски не поднимется над грунтом на 2-3 см.

Если совершить просчет, то появятся следующие неприятные последствия:

• при большом угле полевой доски плуг станет якорем – агрегат начнет регулярно пробуксовывать и с натугой двигаться вперед;
• при маленьком угле – не станет сниматься необходимый пласт грунта.
• проконтролировать, все ли правильно, можно только стадии вспашки – агрегат не должен сопротивляться либо двигаться чрезмерно свободно.

Приготовление к пахоте

Перед вспахиванием нужно выполнить пробное распахивание и узнать качество настройки плуга.

Для этого необходимо:

• узнать особенности отвала и глубину борозды;
• проконтролировать движение плуга в борозде;
• проследить размеренность движения агрегата и нагрузку на руки пахаря;
• установить нагруженность агрегата.

Тестовое распахивание участка выполняется следующим образом.

Ставим агрегат на кромке обрабатываемого участка земли.
Устанавливаем первую скорость и осторожно давим на ручку сцепления
Крайне важно, чтобы руль агрегата находился параллельно плоскости земли, чтобы агрегат не закапывался в землю, но и не поднимался над разделываемой пашней. Работнику при распахивании не надо жать на руль и чересчур старательно толкать мототехнику, поскольку данная сельскохозяйственная машина и сама превосходно управится с собственными обязанностями без вспомогательных усилий.
После получения пробной борозды, требуется непременно измерить глубину пахоты
Для этого надо использовать рулетку либо обыкновенную линейку

Если размеры сойдутся с изначально установленными, то можно приступать к основной работе.

2Отвал для плуга

Первое, что вы должны сделать — это купить высококачественный металл, с которым будет легко работать, и он не подведет в процессе обработки земли. Отвал для плуга очень важная деталь, от которой и будет зависеть продуктивность всего прибора в целом. Изготовить отвал можно несколькими способами.

1 способ:

• 1 этап — на металлическом листе (толщина листа не менее 3 мм.) необходимо вырезать цилиндрическую поверхность отвала (для облегчения работы можно использовать заранее приготовленный шаблон);
• 2 этап — выкроенные детали загибаем с помощью листогиба (линии сгиба должны быть идеальными, точно соответствовать форме и размеру);
• 3 этап — доработать заготовку молотком, проверить изгибы (чтобы понять, каким должна быть форма плуга, ориентируетесь на шаблон).

2 способ:

• 1 этап — в качестве заготовки необходимо использовать стальную трубу диаметром 600 мм. (трубу можно взять и в состоянии б.у., только обработайте ее от коррозии); на картоне вырезаем шаблон;
• 2 этап — переносим шаблон на трубу (следите, чтобы продольный край шаблона, составлял с продольным краем трубы угол 22-23 градуса);

3 способ (можно применить, если у вас есть горн)

• 1 этап — делаем заготовку из стали;
• 2 этап — заготовку помещаем в горн;
• 3 этап — после нагревания заготовки, молотком произвести матричное загибание.

Как правильно отрегулировать плуг на мотоблоке?

Плуг на агрегате важно настроить правильно, поскольку это напрямую будет влиять на качество и удобство обработки грунта.Регулировка навеса проводится в три этапа, которые сопровождаются следующими действиями:

1. Настраивается глубина вспашки;
2. Регулируется уровень наклона полевой доски;
3. Настраивается угол отвала.

Глубина вспашки определяет, насколько плуг будет погружен в грунт. Зачастую этот показатель равен высоте лопатного штыка. При недостаточной глубине многие сорняки не удастся выкорчевать. При слишком глубоком вспахивании почвы плодородный слой будет смешиваться с нижним слоем земли. Это приведёт в потере питательных веществ, необходимых для нормального роста растений.

Глубина вспахивания грунта настраивается тремя болтами, которые соединяют замок со стойкой плуга. Уровень погружения регулируется при опускании плуга вниз или поднятии вверх.

Уровень наклона доски плуга или «угол атаки» указывает, насколько наклонена плоскость обработки почвы по отношению к обрабатываемому грунту.

Настройка выполняется винтовой рукояткой по следующему принципу:

1. Мотоблок ставится на возвышенность;
2. Рукоятки выворачиваются, пока полевая доска не расположится на земле;
3. Ручка выкручивается в другую сторону до расположения доски на высоте двух-трёх сантиметров над землёй.

При слишком большом «уровне атаки» плуг будет цепляться за почву, провоцируя пробуксовку агрегата. Если параметр небольшой, плугом не получится обработать нужный слой грунта.

Чтобы настроить угол отвала, нужно выполнить следующие действия:

1. Мотоблок устанавливается на край обрабатываемого участка и проходится первая борозда для определения оптимальной глубины вспашки;
2. Нужно пройтись по максимально ровной траектории. Можно предварительно натянуть нить;
3. Колесо мотоблока помещается в борозду, плуг нужно расположить перпендикулярно обрабатываемой поверхности. Намного упростит задачу угольник.

Благодаря указанным действиям можно быстро и грамотно выполнить настройку плуга на агрегате.

Как сделать плуг на мотоблок своими руками?

Плуг на мотоблок своими руками – вещь не заоблачная, а вполне реальная. Благодаря проверенным чертежам и качественным материалам этот процесс сводится к нескольким последовательным этапам, приводящим в итоге к получению агрегата с низкой себестоимостью и высоким производственным ресурсом.

Плуг на мотоблок, представленный на чертеже, считается универсальным. Для того, чтобы изготовить самодельный плуг на мотоблок, необходимо помнить о следующих нюансах:

• отхождение от стандартных размеров проверенной конструкции может закончиться поломкой агрегата;
• для плуга стоит продумать крепежную стойку, которая бы позволяла его регулировать и установить на сам мотоблок. Лучше всего для этих целей выбирать цельнометаллические пластины 1-см толщины. Регулировкой стойки можно задать нужную глубину вспашки;
• отвал должен выдерживать сильные нагрузки. Для этого самым подходящим материалом будет листовая сталь стандартной толщины. Главное – не переборщить с загибом. Целесообразно воспользоваться газовой грелкой, чтобы раскалить трубу и выгнуть в требуемом по чертежу или заготовке направлении;
• лемех – составной механизм плуга, который непосредственно взаимодействует с грунтом, желательно выполнять из высоколегированной стали или специального сорта стали «Сормайт». Разница в толщине верхнего и нижнего слоя обеспечит неравномерность стачивания и длительную работу без заточки.

Рассмотрим некоторые варианты самодельного исполнения плуга на мотоблок.
