Почему срабатывает узо

Введение

Устройства защитного отключения (УЗО) широко
применяются во всех странах в электросетях жилых
зданий и промышленных предприятий в качестве
дополнительной меры защиты людей от поражения
электрическим током (УЗО с дифференциальным
током срабатывания до 30 мА ) и для защиты
от пожара, к которому может привести возрастание температуры при протекании тока через место
повреждения изоляции кабелей и других видов
электрооборудования (УЗО с токами срабатывания
от 100 до 300 мА ).

При таком широком распространении УЗО достоянием гласности становится множество случаев
их ложных срабатываний. Одно дело, если ложно
отключилось электропитание квартиры в жилом
доме, которое можно легко и просто восстановить,
вернув УЗО в исходное положение, и совсем другое, если произошло отключение во время работы сложного промышленного электронного оборудования, компьютеров, серверов и т. п. Ущерб
во втором случае может быть очень значительным,
и не только чисто материальный. В п. 7.1.81 ПУЭ-7
однозначно запрещается установка УЗО для электроприемников, отключение которых может привести к ситуациям, опасным для потребителей
(отключению пожарной сигнализации и т. п.).
Однако далеко не всегда на практике можно заранее
предвидеть, к каким именно отдаленным последствиям может привести отключение тех или иных
конкретных электроприемников, подключенных
через УЗО (например компьютеров, управляющих
технологическим процессом, устройств специальной связи и сигнализации и т. д.), поэтому про-
блема ложных срабатываний УЗО является весьма
актуальной. Этой теме посвящены многочисленные
публикации в специальной технической литературе
, о наличии такой проблемы прямо пишут все
крупные производители УЗО в своих каталогах, такие как ABB, Siemens, Schneider Electric, Merlin Gerin,
Legrand, Eaton, Mueller и др.

Стандартами предусмотрены два основных типа УЗО: AC и A. Стандартом — еще два
дополнительных типа В и F. Все они отличаются
характером тока, протекающего через устройство.
Так, например, УЗО типа АС предназначено только для чисто синусоидального переменного тока;
типа А — для переменного синусоидального и наложенного на него пульсирующего выпрямленного
тока; типа В — для переменных синусоидальных,
с частотой до 1000 Гц, пульсирующих, постоянных
или выпрямленных сглаженных токов; типа F (обозначение связано со словом frequency — частота) —
для переменного синусоидального и пульсирующего
токов, а также для несинусоидальных токов, содержащих гармоники, генерируемые преобразователями частоты. Множество дополнительных типов,
«изобретенных» производителями специально для
уменьшения ложных срабатываний (например типы
U, K, AP-R, SI и др.), не предусмотрены стандартами.
Существует также деление УЗО на приборы общего применения (тип G — general) и селективные
(S — selective). Последние обладают увеличенным
дифференциальным током срабатывания, снабжены
задержкой срабатывания и применяются в разветвленных каскадных сетях.

Несмотря на наличие на рынке УЗО многочисленных типов, проблема их ложных срабатываний
остается, как показывает практика, актуальной.

Как правильно определить причину отключения

Если устройство защиты сработало, необходимо правильно определить и исключить причину. Нельзя просто исключить УЗО из электрической цепи, так как это может привести к пожару или другим катастрофическим последствиям.

Первым шагом должна стать проверка исправности самого аппарата. Необходимо найти распределительный щиток и отключить автоматический выключатель. Теперь надо попробовать запустить УЗО. Если оно запускается, проверяют исправность кнопки «Тест».

В противном случае можно сделать вывод, что сломан пусковой рычажок. Это настолько серьезная поломка, что нет смысла ремонтировать аппарат, а необходимо купить и установить новый. Работу кнопки «Тест» проверяют, отключив по очереди все отходящие провода и клеммы. Затем надо включить вводный рычаг на щитке. Если сейчас включить УЗО и оно запустится, значит, кнопка «Тест» исправна.

Если после проверки можно сделать вывод, что устройство защиты в порядке, значит, остаются следующие причины:

1. неисправность электроприборов в цепи;
2. проблемы с электропроводкой;
3. не соответствующее схеме подключение;
4. возможная утечка тока внутри УЗО.

1. Проверяем, как влияет каждый из электроприборов на работу УЗО. Для этого надо подключить каждый прибор по отдельности. Устройство сработает, если подключённый аппарат неисправен. Это может быть не только стиральная машина или бойлер, но и любая другая бытовая техника. Далее необходимо отремонтировать этот прибор или приобрести новый.

2. Допустим, УЗО не включается даже при полном отсоединении всех бытовых приборов. Значит, можно предположить, что электропроводка повреждена. Лучшим вариантом бывает замена всей проводки, особенно если она служит достаточно долго.

Ремонтировать поводку можно, однако всегда остается риск аналогичного повреждения в другом месте. На практике оказывается, что после ремонта проводка очень редко служит долго, не требуя следующего ремонта.

Если проводка новая, но где-то всё же есть утечка тока, необходимо тщательно проверить:

• розетки;
• потолочные и настенные светильники;
• выключатели.

К утечке тока приводят любые ошибки в монтаже названных приборов. Если в доме есть участки, где недавно сверлили стены или забивали гвозди, а также проводили любые строительно-ремонтные работы, то высока вероятность повреждения проводки. Даже если прошло довольно много времени после таких работ, нужно обязательно проверить проводку по всей длине.

3. и 4. Для исправления ошибок с подключением, а также для диагностики прибора нужно обратиться к опытному специалисту.

В случае, если проводка в помещении разделена по группам, и на каждую есть отдельный автомат, то для определения поломки нужно отключить от нагрузки все автоматы. Далее по очереди, по одному включать их. УЗО моментально отзовётся на включение группы с неисправностью.

Какие неисправности электропроводки могут привести к пожару

Устранение влияния постоянной составляющей на работу УЗО

Для исключения влияния постоянной составляющей на работу УЗО в цепях, в которых возможно появление такой составляющей или высокочастотного синусоидального
тока, применяются специальные УЗО типа
«В», у которых дифференциальный трансформатор выполнен по специальной технологии. Мизерная мощность, снимаемая с такого
дифференциального трансформатора, очень
затрудняет реализацию УЗО на электромехническом принципе, в котором эта мощность
используется для перемещения подвижных
частей расцепителя. Поэтому большинство
компаний, занятых производством УЗО, или
не выпускают вообще устройств типа «В», или
выпускают их в виде электронных, а не электромеханических устройств. Стандарт
оговаривает верхнюю границу частоты синусоидального тока, на который в дополнение к постоянному, пульсирующему и перемен-
ному току должны быть рассчитаны УЗО типа
«В», на уровне 1000 Гц. Большинство производителей устройств этого типа гарантируют
их работу при частотах до 2000 Гц, а устройств
типа «В+» даже до 20 кГц. УЗО типа «В» является наиболее универсальным из всех типов
УЗО, но и наиболее дорогим.

Как самостоятельно устранить неисправности?

Проще всего найти неисправность во внутреннем устройстве электроприборов. Отключив их, а потом подключая по одному, можно точно определить, какая техника вынуждает срабатывать защитную автоматику. После этого останется только проверить сам прибор. Не исключено, что он в полном порядке, но для него необходимо установить УЗО, рассчитанное на большие токи.

Чаще всего проблемы с УЗО возникают из-за приборов, в которых установлены мощные ТЭНы: электродуховок, водонагревателей, стиральных машин.

Когда «виновник» будет найден, имеет смысл отвезти его в сервисный центр. Профессиональные мастера смогут точно определить и исправить поломку.

УЗО может выбивать даже с новой электропроводкой. Причина может быть любой: попадание влаги на открытый участок кабеля или отсоединение нулевого проводника. Чтобы точно определить место утечки, придется провести полную ревизию электроточек.

В первую очередь проверяют работу источников света. Это проще всего

Нужно обратить внимание, не выбивает ли устройство при включении одного из светильников. Если с ними все в порядке, ревизуют трассу прокладки электрокабеля

Проще это делать в деревянных домах, где смонтирована открытая система. А вот со скрытой проводкой больше проблем, т.к. потребуется найти специальный прибор и научиться им пользоваться.

Профессиональные электрики часто используют детектор «Дятел» (E-121). Это практически безупречное устройство, способное с высокой точностью определить не только кабели в стене, но и места обрывов. Глубина работы сигнализатора – 7 см. Благодаря ему находят поврежденную проводку даже под гипсокартоном.

Достойный аналог «Дятла» – сигнализатор MS (Китай). С его использованием иногда возникают проблемы, т.к. нужно привыкнуть к особенностям функционирования. MS определяет любой металл в стенах, поэтому срабатывает не только от проводки, но и от гвоздей. А вот экранированные фольгированными покрытиями кабели он «не видит», что создает ряд неудобств.

Для поиска проводки и мест обрывов применяют модели GVD-504A, VP-440, Bosch DMF, GVT-92, ПОСП-1. Можно использовать тепловизоры, которые тоже отлично себя зарекомендовали.

Есть и другие способы найти скрытую проводку. Ее примерное расположение очевидно: кабели прокладывают строго по вертикали или по горизонтали, поэтому достаточно представить прямые от электроточек, чтобы понять схему. Над этими местами можно провести включенным радиоприемником или микрофоном: появляется характерный шум помех.

Подробнее о правилах разводки и проектирования электропроводки в доме читайте далее.

Когда место утечки будет определено, следует выяснить характер поломки и устранить ее самостоятельно или с помощью специалиста.

Как проверить на пробой?

Тестирование на пробой – проверка сопротивления изоляции. В идеале изоляция не должна быть менее нескольких мегаом. Проверка на пробой в любом из мест проводится при ударах током от корпуса СМА и/или при срабатывании УЗО. Один щуп мультиметра прикладывают к любому из контактов, второй – к корпусу кипятильника. Сопротивление ниже 20 Ом, стремящееся к нулю, укажет на корпусное замыкание. ТЭН, «пробитый» на корпус, нельзя использовать.

Этот изолятор заполняет всю внутреннюю свободную часть кипятильника, не давая спирали соприкасаться с наружным стальным кожухом.

Профессионалы используют мега- и гигаомметры, работающие при питающем напряжении 500–2500 вольт. Рядовому потребителю эти высоковольтные тестеры доступны далеко не всегда. Пользоваться ими рекомендуется в диэлектрических перчатках.

Дело в том, что обычные тестеры выдают лишь напряжение до нескольких вольт – оно не опасно для незащищённых рук, если те не имеют ран. Включить тестер рекомендуется на самый высокий диапазон измерений – до 2 МОм.

Как работает устройство?

Итак, сначала разберемся с принципом работы защитной автоматики, чтобы Вы поняли, из-за чего происходит срабатывание.

Внутренний механизм имеет следующий принцип действия: к выводам подключается фазный и нулевой проводник, которые сравниваются между собой по току. В идеале разницы между силой тока фазы и нулевого рабочего проводника быть не должно. Если разница существует и она выше уставки, это сигнал о том, что происходит утечка тока. На основании анализа агрегат и отключается, после чего немедленно нужно искать причину по которой срабатывает УЗО — найти утечку тока.

Советуем просмотреть видео, на которых все подробно объясняется:

Как выяснить причину отключения УЗО?

Итак, допустим, в Вашей квартире или доме начались ложные срабатывания УЗО. Приведем алгоритм проверки УЗО для выяснения причины отключения:

Проверка первая. Отключаем вводной в щитке, и пробуем включить вычаг УЗО в состояние ВКЛ.
Включилось — переходим к следующей проверке, не включается — сломан спусковой механизм. Рекомендуем заменить УЗО целиком на аналогичное.

Проверка вторая. Отключаем от УЗО выходные цепи
Попросту отключаем провода, идущие на потребителей электроэнергии. После этого включаем вводной автомат и переводим рычаг УЗО в состояние ВКЛ.

Если УЗО включится, то переходим к третьей проверке, не включается — неисправна кнопка .

Проверка третья. Поскольку УЗО включилось на предыдущих двух этапа, можно утверждать, что оставшиеся возможные причины неисправности:

• ток утечки внутри УЗО
• кратковременный ток утечки
• неправильная схема подключения УЗО
• нарушение изоляции электропроводки.

Проверка четвертая. Выясняем, какую линию обслуживает УЗО, и отключаем из розеток все элетроприборы. Пробуем включать УЗО. Включилось — переходим к проверке 5, нет — возможными причинами могут являться

• неисправная электропроводка в квартире
• утечка внутри УЗО
• неправильный монтаж или схема подключения УЗО

Точную причину сможет найти только опытный электрик, или эксперт электротехнической лаборатории.

Проверка пятая. Подключаем по очереди все электрические приборы в розетки и смотрим за реакцией УЗО. Таким образом выясняем, какой электрический прибор вызывает срабатывание УЗО.

Принцип работы устройства защитного отключения

УЗО предназначено для автоматического разъединения электроцепи, если показатели дифференциального тока на защищаемом участке превышают допустимые значения.

Несложен и принцип действия прибора. Фазу и ноль подключают к выводам, и устройство сравнивает проводники по силе тока.

Теоретически разницы быть не должно, но на практике погрешности есть. Если эта разница превышает допустимые значения, срабатывает механизм автоматического отключения.

Чтобы не было ложных срабатываний, важно изначально правильно подобрать прибор. Причины, по которым выбивает УЗО, могут быть самыми разными – от реальной утечки до ложного срабатывания

Качественный и правильно подключенный прибор работает без сбоев. Поэтому, как только он отключается, следует немедленно провести диагностику и устранить источник проблемы

Причины, по которым выбивает УЗО, могут быть самыми разными – от реальной утечки до ложного срабатывания. Качественный и правильно подключенный прибор работает без сбоев. Поэтому, как только он отключается, следует немедленно провести диагностику и устранить источник проблемы.

Почему выбивает УЗО

Для начала вспомним принцип работы УЗО. К выходу устройства УЗО подключены фазный и нулевой провода, которые далее идут на нагрузку. Автоматика защиты сравнивает на выходе токи фазного и нулевого электропровода, и в случае расхождения (выше уставки), дает команду на исполнительное устройство, которое отключает потребителей электроэнергии от сети.

Причин срабатывания УЗО немало, и они зависят как от самого прибора, так и от различных внешних факторов. Выбивает УЗО, если в старой электропроводке с поврежденной изоляцией появилась утечка тока. Срабатывает УЗО также при сырых стенах с нарушенной изоляцией электропроводки.

Утечка тока возможна еще при наличии микротрещин в изоляции новой электропроводки. Механическое нарушение изоляции проводов может быть при проведении ремонта, что также является причиной срабатывания УЗО. Неисправность шнура электропитания прибора, сам бытовой прибор или электротехника, человек прикоснувшийся к корпусу неисправной стиральной машины, неправильный монтаж УЗО, неверный выбор по параметрам защитного устройства – все эти причины могут вызвать срабатывание защитного устройства.

Иногда неисправность самой кнопки «Тест» вызывает отключение защитного прибора. Даже соединение защитного заземления с рабочим нулевым проводником может вызвать отключение УЗО. Если электрощит установлен на улице, то при непогоде, в условиях повышенной влажности, возможно срабатывание защиты.

Расположение кнопки «Тест» на УЗО

Отрицательная температура также снижает чувствительность защитного устройства и даже может вызвать его полный отказ. Удар молнии и повышенная электризация воздуха вызывает утечку тока и срабатывание защиты. Не просохшая, сырая штукатурка и наличие микротрещин изоляции электропроводки может привести к отключению УЗО. Лучше в таких случаях подождать, пока не высохнет шпаклевка или штукатурка.

На что реагирует УЗО?

Прежде чем проводить ремонтные работы, нужно узнать, по каким причинам выбивает УЗО. Данные действия помогут выбрать правильный путь устранения поломки, если она действительно есть. Система может сработать по определенным причинам. К ним относятся:

Утечка тока, которую важно своевременно определить. Прибор приобретают для ее определения, поэтому важно, чтобы система работала без сбоев

Если УЗО выбивает в первый раз, то нужно проверить исправность проводки. Изоляция может со временем прийти в негодность, в таком случае не исключена утечка тока. Возможно появление дефектов в местах, где происходят соединения. В некоторых местах может быть повреждена изоляция.
Иногда возникают повреждения кабелей у электрических приборов. Часто встречается, что УЗО выбивает, когда подключается сразу несколько приборов. Если у одного из них поврежден шнур, то устройство своевременно должно отреагировать на возникшую проблему. Встречается, что внутренние элементы приборов неисправны. Например, у водонагревателей ломается ТЭН.
Если коснулись оголенного участка провода, УЗО должно предупреждать удары током. Когда оно начинает сигнализировать об опасности, и человек в это время касается кабеля без изоляции, то устройство отлично справляется со своей работой.
Неправильный выбор УЗО. Важно учитывать все технические параметры при покупке прибора. Может выбивать УЗО, если неправильно произвести расчеты. Часто встречается, что устройство срабатывает без видимых причин. Причина также кроется в неверных расчетах. Важно перед приобретением УЗО проконсультироваться с квалифицированным электриком, выяснить, с какими характеристиками нужно покупать прибор.
Если устройство подключено неправильно, то возникает ложная тревога. Некоторые ошибочно выбирают место в электроцепи, куда устанавливают прибор. При проведении монтажных работ необходимо строго следовать инструкции.
Реальная поломка системы может произойти, если выйдет из строя спусковой механизм. В таком случае даже при незначительных вибрациях будет выбивать данный прибор.

Ложные срабатывания защитного устройства

Устройство защитного отключения неидеально, как и сети, к которым оно подключается. Особенно, если проводка старая или к ее проектировке подошли безответственно. Поэтому владельцы УЗО периодически сталкиваются с ложными срабатываниями.

Обратите внимание! Некоторые модели УЗО и дифференциальных автоматов подвержены ложным срабатываниям ночью. Причина кроется в уменьшении нагрузки на трансформаторную подстанцию в темное время суток, из-за чего напряжение в квартирах подскакивает выше допустимых норм для защитных устройств

Если срабатывает трехфазное УЗО, то отключаются все 3 фазы одновременно.

Выбивает УЗО при включении стиральной машины

Если защитное устройство срабатывает при включении стиральной машины, то наиболее вероятная причина в неправильном подключении агрегата. Необходимо проверить:

• подключение стиральной машины к заземлению;
• не касается ли корпус машинки металлической ванны или труб;
• целостность кабеля, питающего агрегат.

Подключение стиральной машины через УЗО

Если стиральная машина старая, то выбивает УЗО из-за проблем с изоляцией

Необходимо обратить внимание на следующее:

• целостность изоляции внутренней проводки машинки;
• отсутствие подтеков на двигатель и другую электрику;
• не коротит ли обмотка двигателя.

Срабатывает УЗО на водонагревателе

Срабатывание устройства защитного отключения на водонагревателе возможно по ряду причин:

• повреждение изоляции водонагревателя или кабелей, от которых он питается;
• касание металлических частей прибора с оголенным проводом;
• протечка котла;
• чрезмерно высокая влажность в помещении (образуется конденсат);
• УЗО не подходит по мощности к водонагревателю, поэтому его вырубает от перегрева.

Схема подключения водонагревателя к электросети

Часто проблема кроется в повреждении изоляции. В бойлере имеется ТЭН. Он подвержен периодическому нагреву и охлаждению. Поэтому изоляция ТЭНа находится не в самых щадящих режимах и подвержена износу. Проблема характерна и для других бытовых приборов. Утюги, чайники и электрические духовые шкафы тоже содержат нагреватели.

Выбивает УЗО при включении света

Обычно проблемы возникают после замены квартирной электропроводки или монтажа новых люстр и осветительных приборов

Необходимо обратить внимание на следующее:

• отсутствие в распаечных коробках скруток без изоляции;
• не попала ли шпаклевка или цемент на проводку и токоведущие части;
• не перетерся ли провод в люстре;
• целостность изоляции кабелей в выключателях;
• отсутствие перебитой проводки в стенах.

Часто неисправность кроется в обрыве кабеля в стене. Такое случается после сверления. Бур от перфоратора попадает в кабель и повреждает изоляцию фазы, нуля и земли.

Срабатывание защиты без нагрузки

Чтобы убедиться, что УЗО срабатывает без нагрузки, придется отключить от розеток в квартире электроприборы и выключить везде свет. Если защитное устройство по-прежнему выбивает, на это имеются 3 возможные причины:

• проводка старая, ее изоляция растрескалась и проводит токи утечки на землю;
• при ремонте произошло повреждение кабеля в стене;
• УЗО неисправно.

Сработка УЗО при утечке тока на землю

Чтобы определить эту проблему, необходимо отключить фазный провод, отходящий от УЗО. Если срабатывания продолжатся, то с защитой явно что-то не так.

Как выяснить причину отключения УЗО?

Итак, допустим, в Вашей квартире или доме начались ложные срабатывания УЗО. Приведем алгоритм проверки УЗО для выяснения причины отключения:

Проверка первая. Отключаем вводной в щитке, и пробуем включить вычаг УЗО в состояние ВКЛ. Включилось — переходим к следующей проверке, не включается — сломан спусковой механизм. Рекомендуем заменить УЗО целиком на аналогичное.

Проверка вторая. Отключаем от УЗО выходные цепи Попросту отключаем провода, идущие на потребителей электроэнергии. После этого включаем вводной автомат и переводим рычаг УЗО в состояние ВКЛ.

Если УЗО включится, то переходим к третьей проверке, не включается — неисправна кнопка <Тест>.

Проверка третья. Поскольку УЗО включилось на предыдущих двух этапа, можно утверждать, что оставшиеся возможные причины неисправности:

• ток утечки внутри УЗО
• кратковременный ток утечки
• неправильная схема подключения УЗО
• нарушение изоляции электропроводки.

Проверка четвертая. Выясняем, какую линию обслуживает УЗО, и отключаем из розеток все элетроприборы. Пробуем включать УЗО. Включилось — переходим к проверке 5, нет — возможными причинами могут являться

• неисправная электропроводка в квартире
• утечка внутри УЗО
• неправильный монтаж или схема подключения УЗО

Точную причину сможет найти только опытный электрик, или эксперт электротехнической лаборатории.

Проверка пятая. Подключаем по очереди все электрические приборы в розетки и смотрим за реакцией УЗО. Таким образом выясняем, какой электрический прибор вызывает срабатывание УЗО.

Как выбрать УЗО для квартиры, коттеджа, дачного дома — видео инструкция Зачем нужно УЗО? Виды аппаратов УЗО, правильное подключение Почему отключается автомат (автоматический выключатель), как найти короткое замыкание

Навигация по записям

Срабатывает УЗО — как найти утечку

Подключение любых защитных устройств осуществляется по строго установленным схемам. В связи с этим, порядок определения неисправностей будет примерно одним и тем же. В первую очередь определяется основная причина – сработало УЗО в штатном режиме или имеет место ложное срабатывание.

Отключение устройства может произойти в следующих случаях:

• Наиболее явно неисправность проявляется, когда срабатывает УЗО при включении сразу же после его установки. В таких случаях проверяется правильность подключения и работоспособность прибора. После устранения ошибок монтажа устройство должно начать нормально функционировать.
• Срабатывание может произойти когда на объекте отсутствует заземление, а касание корпуса все-таки произошло. Следовательно, неисправен сам электроприбор или его отдельные элементы. Иногда срабатывает УЗО без нагрузки, то есть самопроизвольно. То же самое может случиться из-за старой проводки, когда фазный провод начинает контактировать с землей через металлические конструкции. В первом случае требуется замена УЗО, а во втором – частичная или полная замена электропроводки.
• Может случиться так, что УЗО не включается после срабатывания. Чтобы начать диагностику нужно все электроприборы отключить от розеток и попытаться вновь установить рычажок включения в рабочее положение. Если устройство, включилось в нормальный рабочий режим необходимо поочередно проверить работоспособность защищаемых приборов. Неисправная бытовая техника сразу же проявит себя.
• Иногда даже при включении автомата выбивает УЗО, что указывает на неправильное соединение обоих защитных устройств. Если после всех проверок устройство все равно не включилось, нужно с его нижних клемм отсоединить провода и снова поднять рычажок. Если устройство включится, значит неисправна проводка, иначе следует признать неисправным само УЗО.
• Одной из неприятных поломок считается ситуация, когда отключается УЗО периодически во время эксплуатации. Такая неисправность довольно тяжело поддается диагностике. В основном это связано с изменениями в электрической цепи, подключением новых приборов, не рассчитанных на номинальный ток имеющегося УЗО.

Таким образом, срабатывание защитных устройств может происходить по многим причинам. В случае частых ложных срабатываний следует как можно скорее обнаружить неисправность и устранить ее обратившись к профессиональным электрикам.

По каким причинам может срабатывать УЗО ?

Устройство защитного отключения. или УЗО, предназначено для защиты человека от удара электрическим током, а также дома и имущества от пожара. УЗО постоянно сравнивает характеристики электрического тока, анализирует их и при первых признаках опасности прекращает подачу напряжения.

Причины срабатывания УЗО делятся на две основные группы:

1. срабатывания истинные (рабочие);
2. ложные.

Опасность возникает от ряда причин. Например, повреждена проводка или внутри УЗО накопилась влага.

Рабочее срабатывание УЗО:

• попадание человека под напряжение;
• нарушение изоляции электропроводки.

Ложное срабатывание УЗО:

• неисправна кнопка «Тест»;
• неисправен спусковой механизм;
• ток утечки внутри УЗО;
• кратковременный ток утечки;
• схема подключения не соблюдена.

Из-за неисправной бытовой техники УЗО срабатывает чаще всего. Старые или некачественно отремонтированные приборы и аппараты доставляют много беспокойств и неудобств. Стиральная машина, где подтекает вода, или неисправный водонагреватель — достаточная причина для срабатывания устройства защиты.

Повышенная влажность воздуха представляет такую же проблему, как и прямое попадание воды внутрь УЗО. Эта причина возникает периодически — в дни больших стирок, например, — и может исчезать без дополнительного вмешательства.

Ложные срабатывания возникают или из-за неисправности самого прибора, или, в большинстве случаев, из-за того, что УЗО было неправильно подключено .

Схема подключения всегда прилагается к прибору. Даже опытному мастеру требуется изучить эту схему прежде чем приступать к проверке или ремонту устройства. Неисправность прибора во многих случаях связана с залипанием кнопки «Тест». Следует проверить, не нажата ли эта кнопка. Неисправный спусковой механизм может реагировать на посторонние причины, такие, как вибрация пола и даже громкие звуки.

Причина ложного срабатываения иногда заключается в подключении исправного электроприбора с необычной конструкцией. Так, например, зарядное устройство мобильного телефона или переносного компьютера, включенное в сеть, может привести к срабатыванию УЗО.

Приборы с индуктивным или ёмкостным характером просто не всегда сочетаются с «характером» УЗО, и оно станет срабатывать ошибочно. Это можно объяснить возникновением кратковременного тока утечки из-за особенностей схем этих устройств.

Проверка срабатывания УЗО лампой-контролькой

В этом случае напрямую создается утечка тока из цепи, которую защищает УЗО. Для правильного проведения проверки здесь надо понимать, есть в цепи заземление или устройство защитного отключения подключено без него.

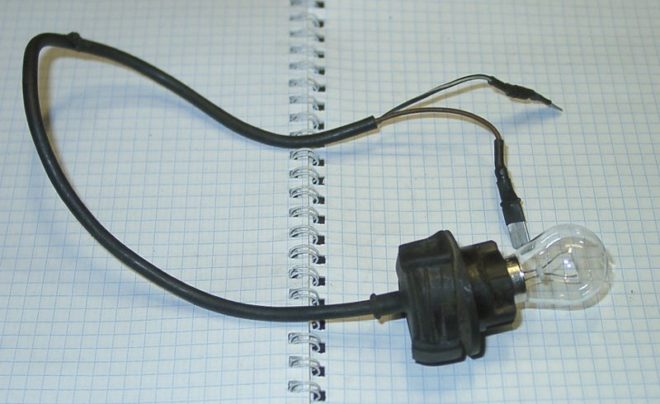

Чтобы собрать контрольку понадобятся сама лампочка, патрон для нее и два провода. По сути, собирается лампа-переноска, но вместо вилки остаются оголенные провода, которыми можно касаться проверяемых контактов.

Нюансы сборки контрольки

При сборке контрольки надо учитывать два важных нюанса:

Во-первых – лампа должна быть достаточно мощной, чтобы создать необходимый ток утечки. Если проверяется стандартное УЗО с уставкой 30 мА, то здесь проблем нет – даже лампочка на 10 Ватт будет брать из сети ток как минимум в 45 мА (высчитывается по формуле I=P/U => 10/220=0,045).

Расчет сопротивления контрольки

Высчитать нужное сопротивление поможет закон Ома – R=U/I. Если взять лампочку мощностью 100 Ватт для проверки устройства защитного отключения с уставкой 30 мА, то порядок расчетов следующий:

• Измеряется напряжение в сети (для расчетов взят номинал в 220 Вольт, но на практике плюс-минус 10 вольт могут сыграть роль).
• Общее сопротивление цепи при напряжении 220 Вольт и токе в 30 мА будет 220/0,03≈7333 Ом.
• При мощности 100 Ватт на лампочке (в сети 220 вольт) будет сила тока 450 мА, значит ее сопротивление 220/0,45≈488 Ом.
• Чтобы получить ток утечки ровно в 30 мА, к лампочке надо последовательно подключить резистор сопротивлением 7333-488≈6845 Ом.

Если брать лампочки другой мощности, то и резисторы будут нужны другие. Также обязательно надо учитывать мощность, на которую рассчитано сопротивление – если лампочка 100 Ватт, то и резистор должен быть соответствующий – либо 1 мощностью 100 Ватт, либо 2 по 50 (но во втором варианте резисторы подключаются параллельно и их общее сопротивление высчитывается по формуле Rобщ=(R1*R2)/(R1+R2)).

Для гарантии, после сборки контрольки можно включить ее в сеть через амперметр и убедиться, что через цепь с лампочкой и резистором проходит ток требуемой силы.

Испытание УЗО в сети с заземлением

Если проводка проложена по всем правилам – с использованием заземления, то здесь можно проверить каждую розетку отдельно. Для этого индикатором напряжения находится к какой клемме розетки подведена фаза, и в нее вставляется один из щупов контрольки. Вторым щупом надо коснуться контакта заземления и устройство защитного отключения должно сработать, так как ток из фазы ушел на заземление и не вернулся через ноль.

В таком случае требуются дополнительные проверки и если испытание заземления это отдельная тема, то проверка УЗО может быть выполнена напрямую следующим способом.

Испытание УЗО в однофазной сети без заземления

К правильно подключенному устройству защитного отключения провода от распределительного щитка приходят на верхние клеммы, а к защищаемым устройствам отходят с нижних.

Чтобы устройство решило, что произошла утечка, надо одним щупом контрольки коснуться нижней клеммы, с которой из УЗО уходит фаза, а другим щупом коснуться верхней нулевой клеммы (на которую приходит ноль из распределительного щитка). В таком случае, по аналогии проверки батарейкой, ток пойдет только через одну обмотку и УЗО должно решить, что происходит утечка и разомкнуть контакты. Если этого не происходит, значит устройство неисправно.

А что делать, если с проводкой все в порядке?

Другие неисправности

Перед тем, как искать, что вышло из строя в стиральной машине, ее нужно отключить от сети. Кроме того, нужно убедиться, что в ней не осталось воды.

Итак, стиральная машина выбивает автомат во время стирки или при включении по нескольким причинам:

1. Повреждена вилка, от которой ток идет ко всем проводам и деталям.
2. Произошло замыкание нагревательного элемента.
3. Испортился сетевой фильтр.
4. Сломался двигатель.
5. Поврежден фильтр помех.
6. Не работает кнопка управления.
7. Нарушена целостность проводов.

Ремонт стиральной машины

Замена силового провода

Если по каким-то причинам был поврежден силовой провод, его нужно заменить:

1. Выключить машину из сети.
2. Слить воду.
3. Снять панель, предварительно открутив крепления.
4. Вытащить сетевой фильтр, также закрепленный винтом.
5. Выдавить стопор.
6. Аккуратно вытащить провод из машинки.

Чтобы поставить новый провод, нужно повторить все то же самое, только в обратном порядке.

Проверка ТЭНа

Если с силовым кабелем все нормально, необходимо проверить состояние нагревательного элемента или ТЭНа. Почему? С течением времени на нем оседают примеси и накипь. Это провоцирует его перегревание и замыкание. Как следствие – выбивает автомат сразу после включения стиральной машины.

Проверка ТЭНа

В большинстве случаев ТЭН приходится заменять. Как это правильно сделать:

1. Снять заднюю или переднюю панель (в зависимости от расположения нагревательного элемента).
2. Гайку болта заземления провернуть на несколько оборотов.
3. Аккуратно подцепить ТЭН и вытащить.
4. Повторить все действия в обратном порядке, только с новой деталью.

Закручивать гайку слишком туго нельзя. Включать машинку для проверки можно только после того, как она будет полностью собрана.

Замена сетевого фильтра

Если вышел из строя сетевой фильтр, его нужно заменить. Проверить состояние этого элемента можно с помощью прозвона входных и выходных проводов. В некоторых устройствах фильтр имеет электрический шнур. Он также может нуждаться в замене.

Ремонт двигателя

Как говорилось выше, еще одна причина, почему выбивает автомат, – неисправность двигателя. Он может выйти из строя по нескольким причинам:

• длительный срок службы;
• нарушение целостности бака;
• повреждение шланга;
• износ щеток.

Выяснить, что именно сломалось, можно, прозвонив контакты мотора и всю поверхность устройства.

Ремонт двигателя

С другими неисправностями можно справиться примерно так:

1. Фильтр помех обычно расположен в начале электрической цепи. Если при осмотре видно, что на контактах есть оплавления, эту деталь следует заменить.
2. С вышедшей из строя кнопкой дела обстоят сложнее, ведь она используется часто. При первичном осмотре можно увидеть контакты, которые износились и окислились. Мультиметр поможет обнаружить неисправность на пути от кнопки управления к двигателю, нагревательному элементу, насосу и другим деталям.
3. Перетертые провода – результат их трения о поверхность стиральной машины. Если вовремя не предпринять меры, изоляция перетрется и случится замыкание. Избежать этого поможет повторная изоляция.

Выбивать автомат при стирке или включении стиральной машины LG, Бош, Индезит и других моделей может по разным причинам. В большинстве случаев это неисправности в электропроводке, но иногда выходит из строя одна из деталей. Если есть возможность, их можно отремонтировать, в противном случае придется выполнить их замену. Лучше, если этим займется специалист.
