Как сделать подъемный механизм для кровати своими руками

Перед тем, как сделать кровать с подъемным механизмом своими руками, необходимо составить чертеж. Он должен отражать в себе все габариты изделия с указанием толщины и расстояний, используемые детали и механизмы, места и порядок их крепления. Чтобы качественно сделать кровать с подъемным механизмом своими руками, чертеж должен быть выполнен в двух проекциях и содержать только тщательно рассчитанные параметры.

Подготавливая понадобившийся материал для изготовления спального ложа, стоит учесть создаваемую нагрузку матраса на амортизаторы, планки механического устройства, каркас и места фиксации.

Подбор инструментов

Конструкция кровати с подъемным механизмом подразумевает использование следующих инструментов:

• карандаш, рулетка и линейка, необходимые для разметки;
• шуруповерт, при помощи которого осуществляется крепление деталей каркаса;
• дрель, которой просверливаются отверстия в металлических элементах подъемного механизма;
• сверла по металлу и дереву;
• ключ и сверло под конфирматы, при помощи которых осуществляется сборка корпуса;
• электролобзик, которым раскраивается МДФ;
• утюг или промышленный фен, с помощью которых производится кромкование меламиновой лентой;
• струбцины, применяемые для фиксации корпуса при сборке;
• нож, при помощи которого обрезаются излишки ленты;
• ножовка, которой осуществляется распил досок;
• гаечные ключи и головки;
• молоток.

Необходимые материалы

Для работы потребуются следующие материалы:

• саморезы;
• конфирматы;
• металлический уголок;
• мебельные уголки;
• лист ДВП;
• доска обрезная;
• лист МДФ;
• каркас-вкладыш под матрас;
• меламиновая лента необходимого оттенка;
• газовые амортизаторы от 800 Н;
• мебельные ножки;
• болты, шайбы, гайки;
• металлическая полоса;
• стяжки;
• клей ПВА;
• металлические втулки.

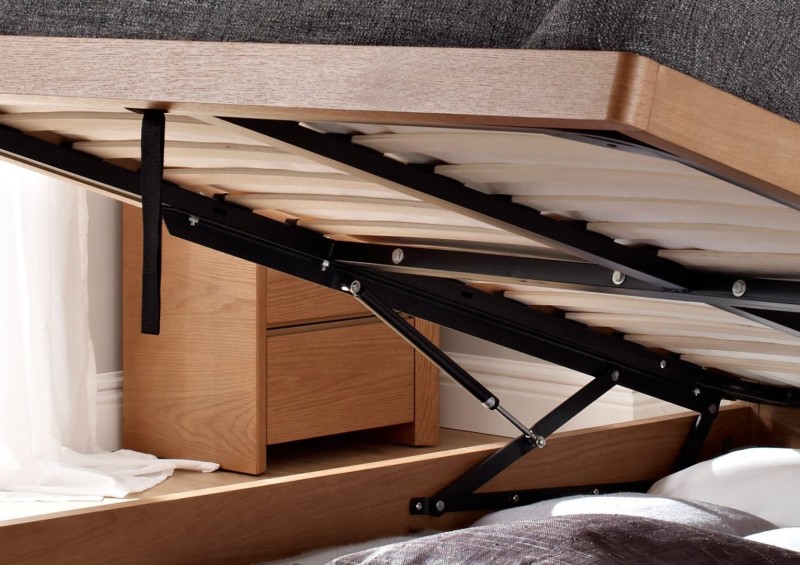

Процесс создания механизма

Подъемные механизмы для различного веса кровати можно приобрести в готовом виде, однако при собственноручном изготовлении можно быть уверенным в их качестве и надежности.

Если вы выполняете подобную работу впервые, лучше воспользоваться уже готовыми чертежами сборки мебели.

Процесс работы следующий:

1. Прикрутить верхнюю планку к нижней части основания. Для закрепления из уголкового металлического проката формируется планка.
2. Установить основы подъемника, состоящие из пары планок, на элементы каркаса.
3. Присоединить пару планок, отвечающих за регулировку высоты подъема и поддержание решетки в поднятом положении.
4. Установить нижнюю планку, которая является опорной и делает движение шарнирных опор более легким.

Изготовление кровати с подъемным механизмом следует начинать с подготовки чертежей, материалов и инструментов.

Для формирования прогибов металлических полос, необходимых для шарнирного крепления, удобно использовать небольшой пресс. Найти его можно в слесарных мастерских.

Сначала сооружается прочное, надежное основание задуманной кровати.

Порядок действий

Точное соблюдение порядка действий является основой грамотного монтажа. Пошагово выполняя действия, получится избежать распространенных ошибок, которые могут привести к повреждению изделия и сокращению срока службы.

Подготовка и сборка деталей из МДФ

Большое количество деталей кровати выполнены из МДФ. Приступая к монтажу, все элементы освобождают от упаковочной пленки и осматривают на предмет наличия повреждений.

Если хотя бы на одном элементе присутствуют дефекты, требуется замена. Каркас кровати с повреждением не будет надежным.

Детали раскладывают на месте монтажа таким образом, чтобы сторона с отверстиями для крепежей была сверху.

Ко всем деталям прикручивают крепежные элементы и соединяют их друг с другом согласно инструкции.

Монтаж короба и основания

Основными частями кровати являются короб и основание. Сначала собирают периметр конструкции, который состоит из трех стенок и головной спинки. Для этого нужно:

• соединить стенки и головную спинку друг с другом при помощи фиксирующих элементов;
• на сооруженный каркас помещают основание, которое обычно изготовлено с применением дерева и металлической рамы;
• для надежной фиксации всех компонентов закручивают винты шуруповертом.

В некоторых разновидностях кроватей могут быть предусмотрены силовые элементы продольного характера. В частности, распространены цельные продольные стяжки, кронштейны и уголки, фиксируемые на конструкции винтами

Данную особенность важно учитывать в процессе выполнения работы

Установка угловых стяжек

Предназначение угловых стяжек заключается в придании надежности собранной конструкции. Стяжка состоит из нескольких элементов:

• уголка в форме металлической пластины, согнутой в центральной части под прямым углом;
• болтов для фиксации пластины на каркасе;
• втулок с резьбой.

Для соединения двух стенок кровати угловой стяжки пластину помещают с внутренней стороны на их стыке. Затем вставляют втулки и закручивают болты сначала на одной стенке, а затем выравнивают соединения и фиксируют крепежи на соседней стенке.

По желанию допускается заменить стандартную модель угловой стяжки на современный вариант, например, конфирмат либо минификс, которые отличаются более компактными габаритами.

Как выполнить установку подъемного механизма

Мнение эксперта
Романова Ксения Петровна
Эксперт в области дизайна интерьера, а также руководитель салона по продаже тканей

Монтируя подъемную конструкцию и определяя ее стороны, важно не допускать ошибок, поскольку это приведет к неправильному функционированию механизма. Процесс установки требует выполнить следующие действия:

1. Зафиксировать каркас мебели на подъемном механизме. Для этого рекомендуется использовать винты. Перед окончательной фиксацией крепежных элементов нужно выровнять промежутки между основанием и каркасом.
2. Определить подходящий уровень силы для управления механизмом. Как правило, данная информация указывается в прилагаемой документации.
3. Установить конструкцию в подъемный механизм цилиндром вверх, воспользовавшись гайками со стопорным кольцом и фторопластовыми шайбами.
4. Затянуть фиксирующие гайки до предела, после чего слегка ослабить крепление, оставляя минимальный люфт. После этого следует проверить функционирование подъемного механизма, несколько раз опуская и поднимая конструкцию.

Установка траверса

Траверса представляет собой специальный элемент, выполняющий функцию стяжки. При помощи траверсы фиксируют нижнюю часть каркаса кровати.

Элемент размещают вдоль конструкции параллельно продольным стягивающим деталям. Использование траверсы способствует укреплению конструкции, обеспечивает устойчивость и долговечность, а также дает возможность надежно закреплять маленькие боковые элементы, которые чаще всего выходят из строя.

Монтаж рамы и матрасодержателей

На каркас мебели монтируют удобные в повседневной эксплуатации ручки для управления подъемным механизмом и ограничитель для матраса. Если дно кровати состоит из ламелей, количество которых варьируется в пределах 15-25, то их забивают молотком в специальные держатели.

Каждую ламель закрепляют с двух сторон, поэтому на выполнение данного этапа потребуется много времени. Завершают процесс монтажом дна кровати и натягиванием чехла.

Разновидности

При поднятии решетки постели с матрасом необходимо приложить некоторые усилия. Для упрощения процесса производители используют различные механизмы. К наиболее распространенным относят:

1. Ручной. Основание кровати перемещается при помощи петель, которые фиксируются к одной из сторон спального места. Механизм отличается простотой, не нуждается в ремонте, характеризуется надежностью, долговечностью, доступной стоимостью. Эксплуатация конструкций доступна только взрослым людям, поскольку требует сильного физического воздействия.
2. Пружинный. Приспособление имеет небольшие габариты и вес по сравнению с ручной разновидностью, стоит недорого. Мебель рассчитана на 20 тысяч подъемов–опусканий, но со временем витые пружины теряют упругость, поэтому раз в 2–3 года их придется заменять новыми.
3. Газовые амортизаторы. Надежные, удобные в использовании устройства, состоящие из оси вращения, газлифтов и металлических пластинок. Конструкция поднимается и опускается бесшумно, безопасно, выдерживает высокие нагрузки, рассчитана на 70–90 тысяч рабочих циклов. Среди недостатков отмечают высокую стоимость, незначительное снижение эстетических свойств мебели, проблемы с визуальным определением качества приспособления.

Самым доступным и простым считается ручной механизм подъема кровати, однако для его работы требуются высокие физические усилия. Витые пружины прочные, удобные в эксплуатации, но не могут похвастаться долговечностью. Наиболее качественным и комфортным в использовании является газовый амортизатор. Помимо безопасности и надежности, он служит на протяжении долгого срока.

РучнойПружинныйГазлифт

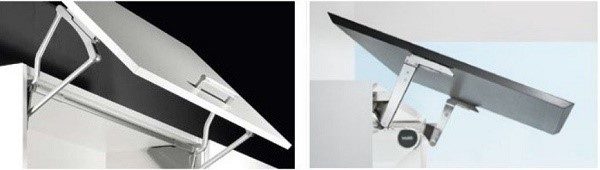

Откидные подъемные механизмы с доводчиками

Всегда хочется получать самое лучшее, особенно, когда речь идет о том, чтобы обустроить у себя дома настоящую кухню мечты. Чтобы дверцы кухонных шкафчиков, откидывающиеся вверх, не только абсолютно бесшумно скользили, но и открывались и закрывались без хлопков, скрипов и в принципе каких-либо искусственных усилий.

Откидные механизмы для фасадов кухни, оснащенные доводчиками

Производители кухонной фурнитуры готовы обеспечить вам такое устройство, поэтому, на рынке появились откидные механизмы, оснащенные доводчиками, встроенными сразу в корпус детали. Представлены такие новомодные изделия в основном фирмами-производителями, которые известны на весь мир:

• «Blum»;
• «Hettich» и т.д.

Откидные подъемные механизмы с доводчиками — стильное решение, подходящее для оснащения фасадов антресольного типа

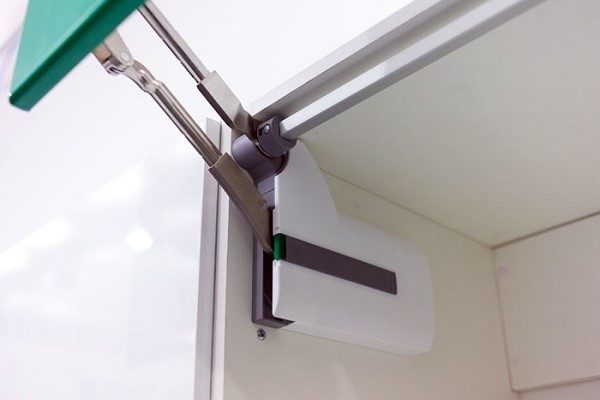

Цены на подъемный механизм Aventos

Подъемный механизм Aventos

Откидные механизмы, произведенные данными именитыми компаниями для оснащения шкафчиков антресольного типа, могут открываться совершенно без ваших усилий, посредством:

• легкого нажатия;
• запуска от электроприводной системы.

Согласитесь, не только стильно, но еще и очень удобно, надежно, красиво, тихо. Стоимость данных изделий, к сожалению, далеко не является демократичной.

Некоторые из этих механизмов оснащены электрическим приводом, который позволяет вам практически не участвовать в процессе подъема дверец шкафчика, что особенно удобно для людей невысоких или имеющих в запасе малое количество времени

Как провести ремонт подъемного механизма кровати

При выходе всего подъемного механизма или его составляющих из строя лучше полностью заменить механизм. Делается это следующим образом:

1. Разобрать кровать и снять элементы старого крепежа.
2. При целостности посадочных мест – использовать их, при повреждении – сделать новые. Для этого на коробе необходимо просверлить отверстия, которых может быть три либо четыре, в зависимости от устройства и размеров основания.
3. На каркасе закрепить нижнюю часть механизма, используя болты.
4. Прикрепить к конструкции уголок от подъемной конструкции и опустить основание внутрь каркаса.
5. Просверлить требуемое количество отверстий на сторонах рамы. Необходимо учитывать расположение нижней планки.
6. Сделать зазор в 7-10 мм между коробом и рамой, затянуть болты на верхней планке.
7. Соединить систему при помощи поршней, которые следует прикрепить к верхней и нижней частям механизма.

Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно.Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать.

Самостоятельного изготовить кровать с подъемным механизмом – не самая простая задача, требующая аккуратности и внимательной работы. Однако в результате можно получить уникальное изделие высокого качества, идеально подходящее под размеры и интерьер комнаты.

Кровать готова, останется только установить на место матрас и начинать использовать мебель по ее прямому назначению.

Чертежи

Изготовление конструкции подъемной кровати начинается с детальной проработки чертежей и схем крепления элементов. На эскизах необходимо отобразить размеры составляющих изделия, способы крепежа торцевых, боковых частей и т. д.

Конструкция кровати представляет короб, который создается из 4 плит и 4 поперечных элементов для дна каркаса. При составлении чертежа учитываются параметры матраса, длина может варьироваться от 180 см, ширина – от 80 до 180 см. Необходимо определить размеры и габариты ложа, число спальных мест.

Планируемые добавочные элементы (полки, выдвижные ящики) также размечают на схеме

При подготовке важно составить и схему крепления элементов с подъемным механизмом

Необходимость демонтажа и его особенности

В большинстве случаев разборка механизма как такового не нужна. Даже при перевозке мебели он обычно остается в сложенном состоянии на одной из частей каркаса. Однако существует ряд обстоятельств, которые могут потребовать вмешательство в конструкцию непосредственно:

• Самопроизвольное изменение положения основания.
• Заедание (заклинивание) механизма, изменение поведения при работе, отличное от типового.
• Появление скрипов, смещение в горизонтальной плоскости, биение или трение в определенном месте.

В некоторых случаях механизм придется демонтировать.

Как правило, подобные симптомы являются признаками неисправности именно механизма подъема. Для его демонтажа следует освободить кровать от всего лишнего, снять (открутить) основание и, получив доступ к механизму, провести инспекцию состояния.

Рекомендации и советы

Важно знать, что газлифты различаются по размеру, толщине металла, выдерживаемой нагрузке. Длина газлифта, это расстояние между двумя конечными крепежными ушками механизма

Внутри цилиндра находится смазка, которая при эксплуатации стекает вниз и смазывает механизм. Благодаря правильно установленному газлифту, основание кровати поднимается легко

Длина газлифта, это расстояние между двумя конечными крепежными ушками механизма. Внутри цилиндра находится смазка, которая при эксплуатации стекает вниз и смазывает механизм. Благодаря правильно установленному газлифту, основание кровати поднимается легко.

После закрепления приспособлений необходимо обязательно проверить все углы подъема.

Если перед установкой имело место длительное хранение газлифта, то сначала он может работать со значительным усилием.

Не стоит экономить на этих товарах, так как от их качества зависит обслуживание мебели и ее долговечность.

Проверка работоспособности приспособлений должна быть на кровати с матрасом. Без его нагрузки каркас может не держаться в закрытом положении и будет подниматься.

Проверять работоспособность газлифта руками не стоит, так как исправное приспособление не должно сжиматься. А если оно сожмется от усилия рук, то значит оно сломано. Газовая пружина от 300Н не может просто двигаться под действием усилия рук.

Механизм нельзя подвергать ударам, разрезать или нагревать цилиндр – внутри высокое давление и это может быть опасно для здоровья.

При эксплуатации также стоит избегать изгибов, искривлений механизма.

Если вы правильно разработаете стратегию установки, а также будете следовать инструкции производителя, тогда конструкция получится не хуже заводской.

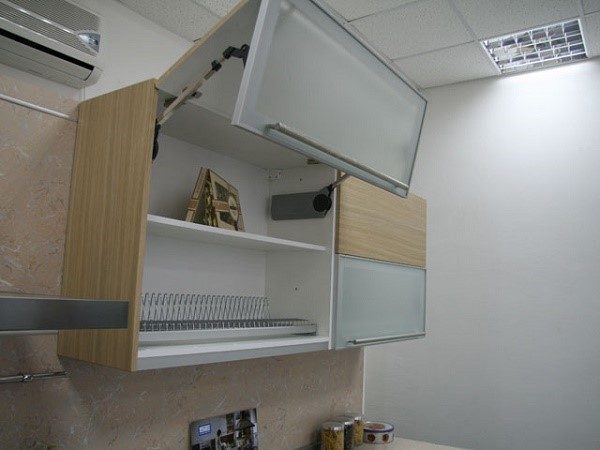

Механизм, отвечающий за подъем шкафчика в вертикальной плоскости

Механизм подъема фасада антресольного шкафчика в вертикальной плоскости – стильное решение, и, пожалуй, самое дорогостоящее. Действительно, цены на такую фурнитуру могут испугать клиента категории «бюджет», и, несмотря на все свои достоинства не заставят его себя купить, так как порой оснащение кухни подобными деталями может стоить столько же, сколько и пара-тройка шкафчиков из гарнитура для кухни среднего ценового сегмента.

Откидные антресольные шкафчики, дверцы которых передвигаются в вертикальной плоскости — настоящая находка для людей маленького роста

Именно поэтому были придуманы фурнитурные решения, которые обеспечивают подъем шкафчика не в горизонтальной, как обычно, а в вертикальной плоскости. Разумеется, в таком положении вам куда более просто будет достать до дверцы, потянуть ее на себя и без каких-либо проблем закрыть.

Стоимость данной фурнитуры высока и позволить себе ее может не каждый

Габариты и характеристики

Кровати различаются между собой по нескольким характеристикам, каждая из которых имеет значение при выборе оптимального варианта подъемника спального места.

Размеры

Длина – стандартная длина кроватей для взрослых находится в диапазоне от 200 до 220 см, для детей – от 120 до 190 см. Ширина – зависит от количества спальных мест. Детские постели имеют ширину – 60-70 см, односпальные 90-100 см, стандартная ширина двуспальных кроватей – от 120 до 160 см.

Высота выбирается такой, чтобы ее пользователям легче было ложиться и вставать (для детей – пониже, для пожилых людей – повыше). Комбинации длины и ширины в указанных пределах могут быть самые разные и выбираются в зависимости от желания тех, кто на ней будет спать.

Кровати размером 160х200 см, имеющие подъемный механизм с газовым лифтом можно считать стандартом двуспальных моделей. Все эти параметры оказывают влияние на выбор устройства подъема только в сочетании с остальными характеристиками.

На вес спального места основное влияние оказывает матрас. Разновидностей его наполнителей очень много и их вес может различаться в разы. Вес поднимаемой части постели является основным фактором, определяющим необходимые тип и мощность механизма подъема. К примеру, для подъема двуспальной кровати с ортопедическим матрасом механизм на пружинах не очень подойдет, не говоря о ручном варианте. А для односпального места с поролоновым матрасом будет неоправданным применение дорогостоящего газового механизма.

Конструкция

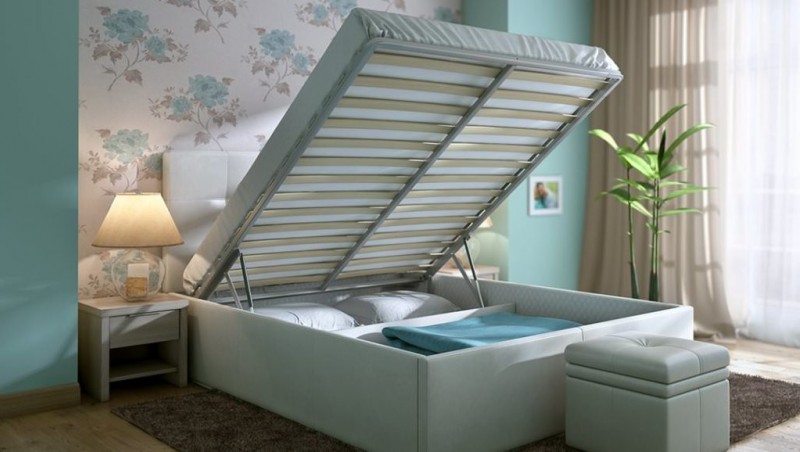

У кроватей с подъемным механизмом два типа конструкции – с горизонтальным подъемом спального места и с подъемом всей постели вертикально (шкаф-кровать). Поднимать спальное место можно двумя способами – с фиксацией параллельно горизонтальному уровню короба на определенном расстоянии от него или открывать по принципу книжки, со стороны изножья кровати.

Кроме подножия, может подниматься и любая боковая сторона кровати, если установить немного по-другому подъемный механизм. Боковой подъем нужен в случаях, когда по соображениям оптимальной расстановки, решено поставить постель боком вплотную к стене.

Все варианты предполагают симметричную установку на короб двух однотипных устройств подъема. Для односпальной разновидности такой конструкции подойдет любое подъемное устройство. В двуспальных, как правило, применяются газовые лифты независимо от веса ложа.

Вариантов подъема шкаф-кровати тоже два. Постель поднимается или за изножье, или за боковую сторону. В обоих случаях проделывать трансформацию можно с очень небольшими усилиями, если подъемный механизм этой кровати использует газлифт. Но его мощность для каждого варианта при односпальном исполнении будет разной. При подъеме за боковую сторону возможно применение пружинного подъемника. Ручное устройство для этой конструкции обычно не применяется.

При выборе типа устройства подъема нужно учитывать еще три фактора:

• Режим эксплуатации – регулярное поднятие спального места или эпизодическое;
• Физические возможности того, кто на нем будет спать;
• Цена подъемника – стоимость разных типов подъемных устройств различаются на порядок, поэтому не каждый пользователь будет готов отдать деньги за дорогой подъемник без необходимости.

Горизонтальный

Вертикальный

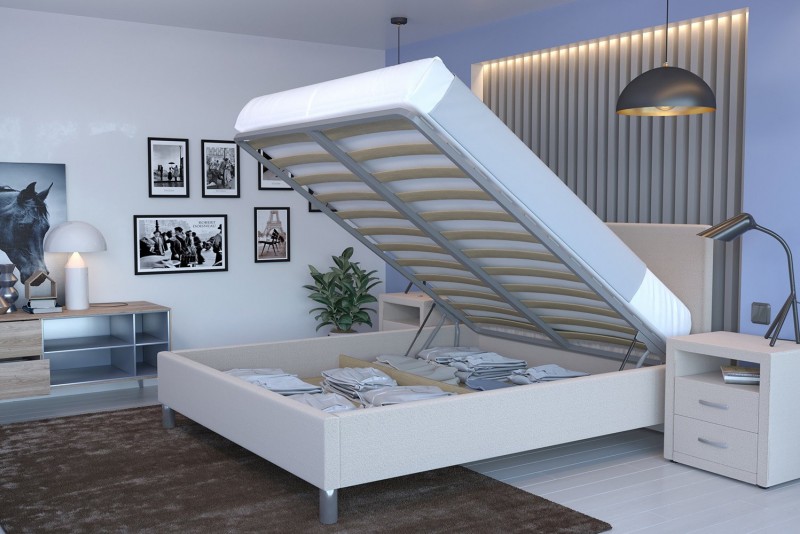

Преимущества и недостатки кроватей с газлифтом

Кровать с газовым лифтом имеет основные преимущества:

• Разнообразие конструкций кроватей. Имеются они прямоугольной формы, с круглым ложем;
• Практичность. Наличие удобного помещения для хранения одеяла, постельного белья, сезонной одежды;
• Прочность и надежность механизма;
• Простота обращения. Верх кровати откидывается быстро, без особых физических усилий. Не требуется особых навыков для подъема;
• Экономичность. Пространство под кроватью можно использовать вместо шкафа и хранить даже хрупкие вещи;
• Экономия пространства. В отличие от выдвигаемых ящиков, не требуется места перед кроватью;
• Долговечность. Может служить до 10 лет.

Основные недостатки кроватей с газлифтом:

• Стоимость. Цена кроватей несколько выше, чем привычных видов;
• Возможный сбор пыли;
• Некоторое неудобство. Доступ к вещам под спальным местом может быть проблематичным (пользуются спальным местом два партнера).

Газовый лифт представляет собой специальный механизм, который используется для подъема прикрепленных к нему поверхностей.

Как отремонтировать своими руками

Снимать лифтовый механизм для ремонта можно только в том случае, если он не в сжатом состоянии и цилиндр не поврежден. Чтобы отремонтировать газлифт нужно, прежде всего, знать его конструкцию и выяснить причины неисправности или поломки приспособления.

Шток может двигаться с максимальной скоростью до 300 мм/с. При этом внутри цилиндра давление не превышает 160 бар.

Необходимо обратить внимание на следующие моменты:

• Монтаж подъемного механизма должен производиться только в открытом положении газлифта;
• Точки крепления устройства должны быть хорошо зафиксированы в проушинах с помощью крепежных шпилек и болтов. Крепление необходимо произвести так, чтобы приспособление свободно двигалось при подъеме и опускании верха кровати. Шпильки и болты не должны быть перетянуты;
• Демонтаж проводится в открытом положении газлифта, начинать нужно с откручивания креплений.

Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.

Основные причины неисправностей или поломки:

• Попадание пыли, химических реагентов, механические повреждения. Это может привести к повреждению уплотнений механизма, значительно сократить срок его службы. При эксплуатации газлифт следует оберегать;
• Вытекание масла или выход газа из устройства. Можно заправить цилиндр смазкой. Ни в коем случае газлифт нельзя пытаться вскрывать, так как внутри цилиндра высокое давление;
• Неверный подбор силы газлифтов с самого начало. Они примерно подбираются из расчета 10 Н на 1 кг нагрузки. Если основание кровати с матрасом весит около 30 кг, то каждое приспособление должно быть рассчитано на 300 Н. В случае ошибки при расчете, нужно заменить приспособление.

Если поставить на мебель мощные газлифты, то не всегда это будет практично. В таком случае опустить или поднять каркас будет сложно.

При серьезном повреждении требуется приспособление заменить. При несущественных неполадках в работе можно просто произвести дополнительную регулировку.

Как правильно выбрать механизм подъема кровати

Для удачного выбора необходимо учесть ряд моментов.

Размеры помещения, в котором будет располагаться кровать.

Если комната маленькая, то большая двуспальная кровать может занимать много места, поэтому возможно использование вертикального расположения.

Если есть необходимость в дополнительных местах хранения, но не хочется заставлять помещение шкафами — для этих целей подойдет вариант горизонтального крепления.

Откидная кровать горизонтальная позволяет уместить в один шкаф и спальное место, и гардероб.

Важно также учитывать сторону открытия каркаса при горизонтальном расположении, а также с какой стороны, исходя из расстановки мебели в комнате, будет удобнее открывать.

Горизонтальная ориентация откидного спального места преимущественнее вертикальной, потому как при том же весе нагрузка на крепления будет распределяться по-другому.

При выборе механизма подъема обратите внимание на наличие таких дополнительных деталей, как усилители и блокираторы.

Они сделают использование мебели более удобным и безопасным.

При выборе производителя лучше ориентироваться на хорошо зарекомендовавшие себя магазины и фабрики, так как с виду красивая фурнитура может быть изготовлена из материалов сомнительного происхождения.

Качественная фурнитура прослужит долго и принесет удовольствие от использования.

Только определившись с дизайном комнаты, расположением мебели в ней, можно говорить о выборе механизма подъема кровати.

Небольшая жилая площадь – это еще не повод отказываться от комфорта в пользу практичности, ведь можно приобрести подъемную кровать, при этом сделав интерьер значительно интереснее!

Как правильно выбрать

Делая выбор кровати для спальни, рекомендуется придерживаться комплексного подхода

Чтобы мебель соответствовала всем требованиям, стоит обратить внимание на ряд базовых критериев

Фирма-производитель

На мебельном рынке представлена широкая линейка кроватей от разных производителей. Лучше отдать предпочтение известным брендам, качество продукции которых проверено на практике. Поскольку кровать приобретается на продолжительный срок, не стоит экспериментировать с продукцией от малоизвестных производителей.

Определяясь с декоративными характеристиками кровати, нужно, в первую очередь, учитывать индивидуальные предпочтения

Также важно, чтобы цвет мебели гармонично вписывался в имеющуюся стилистику

Нагрузка

В зависимости от того, для какого человека предназначается кровать, определяется показатель нагрузки. Для детей с небольшой массой тела подойдут кровати, выдерживающую несущественную нагрузку, а взрослым стоит делать выбор среди более прочных конструкций,

Вид действия газового лифта на кровать

Существуют механизмы прямого действия, когда подъем осуществляется при сжатии выдвижного штока, и обратные механизмы. Результат функционирования газлифтов одинаковый, поэтому данный параметр не имеет особого значения и зависит от производителя.
