Как подключить водонагреватель: пошаговая инструкция

Подключение накопительного бойлера

Для подачи и отвода жидкости, внизу водонагревателя (накопительного) установлены штуцеры. Красным отмечен штуцер для горячей воды, синим – для холодной. Рекомендуется использовать полипропиленовые трубы, которые обеспечивают надежное соединение.

На рисунке ниже показана самая простая и надежная схема подключения водонагревателя к водопроводу.

Следует соблюдать следующие правила:

• должна быть возможность перекрытия подачи воды в жилище с помощью вентилей;
• ответвления, ведущие к агрегату, должны иметь запорные краны;
• если в магистрали подается некачественная вода, необходима установка, после запорного крана, водяного фильтра;
• между входом в бак и предохранительным клапаном необходима установка сливного крана, позволяющего быстро сливать воду с емкости, если потребуется ремонт или обслуживание устройства;
• перед подключением накопительного водонагревателя к водоснабжению необходимо заранее обзавестись различными видами фитингов, Т-отводов (тройников) гибких и жестких соединительных труб.

Кроме того, подключение накопительного водонагревателя требует обязательной установки группы безопасности из двух клапанов. Предохранительный монтируется для защиты бака от избыточного давления. Если оно повышается до критического уровня, то клапан открывается и происходит сброс жидкости через дренажный шланг в канализацию или специальную емкость. Обратный клапан не дает вытекать воде из бака при понижении давления в магистрали или ее отсутствии. Таким образом, он препятствует осушению ТЭНов, их перегреву и перегоранию.

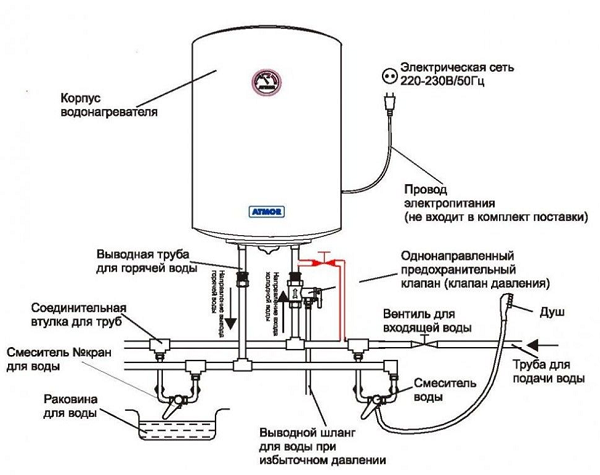

Схема подключения водонагревателя (бойлера) к водопроводу показана на рисунке:

При железных или стальных трубах

Как правильно подключить бойлер к водопроводу, если в квартире (доме) проведена магистраль с использованием стандартных железных труб? Можно воспользоваться современным методом подсоединения, без применения сварочных работ (приваривание переходника с резьбой). В данном случае используется переходник “вампир”, который представляет собой дополненный отверстием и резьбой хомут.

Переходник «вампир»

Установка хомута очень проста, и проводится таким образом:

• место на стояке предварительно требуется зачистить от краски и ржавчины;
• хомут необходимо расположить на стояке, используя прокладки из резины, и затянуть болты для его фиксации;
• перекрыть подачу воды и слить оставшуюся, открыв любой кран-смеситель;
• через отверстие в хомуте просверлить трубу, применив электродрель;
• далее, накрутив кран, можно приступить к подсоединению требуемых элементов.

При металлопластиковых трубах

Подключение водонагревателя к такому водоводу самое простое. Металлопластик легко гнется, а для соединения элементов используются различные виды обжимных фитингов.

Действия при подсоединении:

• отрезать трубу необходимого размера;
• далее потребуется внимательно выбрать место для врезки, при этом нужно учитывать сам размер тройника с минусом части трубы, которая будет заходить в соединение;
• для вырезания небольшого участка можно применить специальные ножницы;
• с тройника необходимо снять гайки и вместе с кольцами фиксации одеть на 2 конца трубы;
• развальцевать концы металлопластика, применив специальный калибратор или отвертку;
• тройник вставить до упора, после чего нужно сдвинуть кольца и ключом зажать гайки.

При трубах из полипропилена

Перед тем, как подключить бойлер к водопроводу с помощью полипропиленовых труб, необходимо подготовить: паяльник для пайки водоводов из пластика, ножницы для его резки, по паре тройников и переходников на резьбу, которая находится на вентилях и аварийном клапане, а также необходимое для конструкции количество уголков. Далее:

• выбирается место подсоединения;
• в трубе вырезается участок равный ширине тройника, минус 2 сантиметра (по 1 см войдет с каждой стороны в тройник);
• используя паяльник, необходимо разогреть трубу и фитинг до нужного состояния и соединить их (во время соединения проворачивать их нельзя, так как это может нарушить герметичность);
• используя отрезки водовода разной длины и уголки, делается подводка к патрубкам агрегата;
• на конец водовода впаивается муфта с резьбой, после чего вся конструкция надежно соединяется.

Ошибки и решения

Для того чтобы вновь установленные устройства для получения горячей воды работали должным образом, нужно соблюдать правила их установки. Не менее важны систематические проверки и программирование работы устройства.

Неизолированные трубы с горячей водой

Многие пользователи не знают, сколько стоят затраты на отопление из-за того, что трубы с теплой водой не изолированы. Вода в них очень быстро остывает.

Решение: При принятии решения об установке нового нагревателя необходимо обеспечить теплоизоляцию труб. Для того чтобы потери тепла были эффективно уменьшены, в соответствии с новыми правилами теплозащита должна иметь соответствующую толщину. Например, для труб диаметром до 22 мм следует использовать изоляцию толщиной 20 мм при условии, что коэффициент ее теплопроводности составляет 0,035 Вт / мК. При увеличенном диаметре 22-35 мм эта толщина увеличивается до 30 мм.

Не поддерживается нагрев

Иногда пользователи жалуются, что после нескольких лет работы водогрея из него течет ржавая вода.

Решение: Большинство баков изготовлены из стали, покрытой несколькими слоями эмали. Кроме того, они защищены магниевым анодом, размещенным внутри. Он создает низкое напряжение, которое противодействует коррозии резервуара. Через некоторое время он срабатывается, поэтому каждые 2-3 года его нужно менять

По этой причине регулярное обслуживание бака очень важно. Согласно правилам, оно должно проводиться не реже одного раза в год

На рынке есть нагреватели, защищенные анодами для увеличения срока службы (магний-титан или титан). Однако самые дорогие бойлеры изготовлены из нержавеющей стали.

Не запрограммирован нагреватель

Бывает, что пользователи, которые используют второй, более дешевый тариф каждый день в определенное время, включают и выключают электрический накопительный нагреватель, чтобы снизить затраты на приготовление горячей воды для мытья. Такое обслуживание очень громоздко.

Решение: Этого можно избежать, установив программатор (это несложно). Он оснащен таймером, поэтому можно выбрать часы работы устройства. В нужное время программатор автоматически отключит электропитание

Важно иногда проверять время, на которое установлен таймер. Это связано с тем, что при отсутствии питания большинство контроллеров перестают работать, а часы запускаются только после восстановления питания, что сбивает правильное время

В результате программатор включает нагрев в другое время, нежели в часы, когда можно использовать более дешевую электроэнергию.

При использовании электрического водогрея, необходимо помнить, что в баке должна постоянно находиться вода, когда он подключается. Даже небольшое количество воздуха, поступающего в бойлер, может повредить ТЭН и, следовательно, его необходимо будет менять. Поэтому при выполнении работ в системе водоснабжения или во время перерыва в водоснабжении, источник питания должен быть отключен. После восстановления потока воды сначала нужно выгнать весь воздух путем открытия крана горячей воды, пока из него не потечет вода.

Обзор и подключение накопительных водонагревателей смотрите в следующем видео.

Монтаж предохранительного клапана

Следует более детально остановиться на установке предохранительного клапана. Необходимость наличия такого устройства обусловлено нормами безопасности.
При нагревании вода расширяется. В случае несрабатывания теплового реле может произойти чрезмерный нагрев жидкости в баке и её закипание. Это может привести к взрыву устройства.

Чтобы этого не случилось, устанавливается предохранительный клапан. Устроен он несложно. Внутри металлического корпуса находится пара перпендикулярно расположенных друг к другу цилиндров, один из которых по диаметру больше второго.

Во внутренней части большего по диаметру компонента располагается тарельчатый клапан и пружина, обеспечивающая его прижимание.
Меньший по диаметру цилиндр имеет заглушку с наружной стороны. Внутри имеется тарельчатый клапан, имеющий противоположное направления для срабатывания. Пружина в нём более жёсткая.

Принцип действия клапана состоит в следующем:

1. Когда давление в бойлере меньше, чем в системе подачи, то большой цилиндр обеспечивает беспрепятственное поступление воды в нагреватель.
2. Клапан закроется, как только давление в котле превысит давление в системе.
3. Весь бойлер работает в определённом диапазоне давления. В случае аварийного превышения давления, малый клапан откроется. Большинство устройств отрегулировано на срабатывание при показателе в 8 бар.

При установке предохранительного клапана нужно разместить его максимально близко к нагревателю. Рекомендуется между клапаном и котлом поставить манометр для возможности контролировать давление в системе.

Следует соблюсти ряд условий:

• Диаметр входного канала подачи не должен превышать диаметра трубы с предохранительным клапаном.
• Отводной канал необходимо вывести в точку слива, которая будет снабжена воронкой и разрывом между ней и трубой от клапана.
• Отвод аварийной трубы должен обеспечить выход сливаемой жидкости за пределы зоны работы бойлера.
• После проведения монтажных работ требуется испытание срабатывания клапана при нужном давлении.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам. Однако существует несколько причин, которые допускают самостоятельную установку:

• дефицит денежных средств на оплату услуг;
• необходимость срочной установки прибора;
• желание обучения и приобретения новых навыков (лучше под контролем специалиста);
• перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

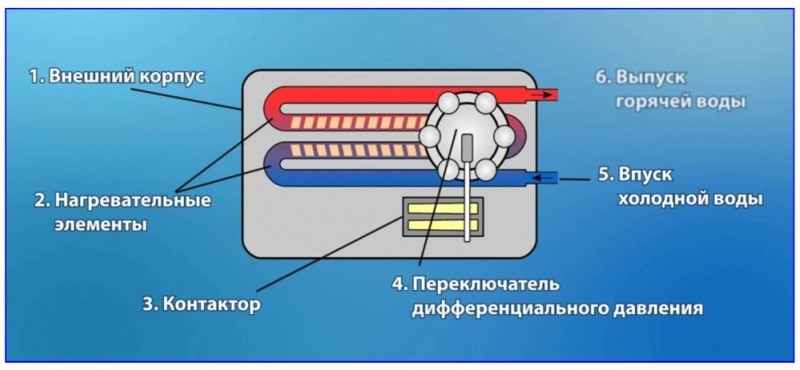

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные.

Установка накопительного водонагревателя

Выбор места

Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.

Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.

Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.

Монтаж настенных креплений

Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.

Установка накопительного водонагревателя начинается с монтажа настенных креплений

Подключение к водопроводу

Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.

Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети

Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.

Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.

Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.

Все места соединений должны быть обязательно обмотаны паклей или фум-лентой

Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.

Подключение к электросети

Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.

Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

Водонагреватель обязательно необходимо заземлить

И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!

Этап второй. Подключение к системе водоснабжения

Для подключения берем эластичные шланги, но вместо них можно использовать и ПП, и трубы из металлопластика. На любой бойлере имеется пара разъемов, к которым можно подключать трубы:

• красный – через него будет выходить нагретая вода;
• синий – посредством него в бак будет поступать водопроводная вода.

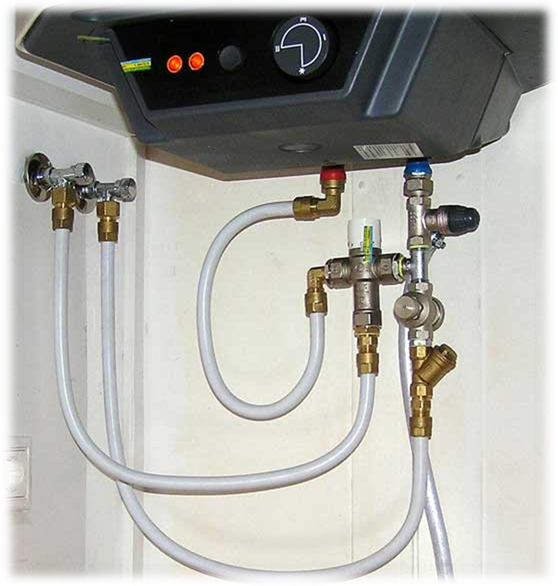

Эти разъемы можно увидеть на приведенной ниже схеме подключения водонагревателя

В местах, где обозначается горячая и холодная вода, должны находиться домовые стояки (если речь идет о городской квартире). Цифрами 1 и 2 обозначаются краны, перекрывающие и возобновляющие подачу воды в накопительный бак и обратно из бойлера. При функционирующем устройстве все краны должны быть открытыми, а при нефункционирующем, соответственно, закрытыми. Цифрами 3 и 4 обозначаются краны водоснабжения, идущего в помещение. Они необходимы для того, чтобы при необходимости прекращать подачу воды. И, наконец, 5 – это обратный клапан, защищающий ТЭН от перегревания (если отключится подача воды, то бак бойлера не будет греться впустую, а нагревательный элемент, следовательно, не перегорит).

Важная информация! Чтобы вникнуть в суть процесса, рассмотрим вкратце, как действует сам водонагреватель. Вода в нем подается снизу, а если по той или иной причине водоснабжение прервется, то вся она хлынет в пустую трубу. При этом ТЭНы будут прогревать воздух и в скором времени перегорят. И обратный клапан необходим для того, чтобы предотвратить аварийную ситуацию.

Такой прибор должен входить в комплект любого хорошего бойлера, на это следует обращать особое внимание. Цифрой 6 обозначается кран, опустошающий накопительный бак

С помощью такого крана можно будет слить воду из устройства при демонтаже. Ведь в баке – в зависимости от его вместительности – может находиться до 150-ти литров

Цифрой 6 обозначается кран, опустошающий накопительный бак. С помощью такого крана можно будет слить воду из устройства при демонтаже. Ведь в баке – в зависимости от его вместительности – может находиться до 150-ти литров.

Теперь приступим к рабочему процессу.

Шаг первый. Предохранительный клапан, идущий в комплекте, устанавливаем там, где в устройство будет поступать холодная вода. Место стыка в данном случае нужно заранее обмотать уплотнителем.

Шаг второй. К предохранителю, находящемуся в нижней части крана, прикручиваем шланг. Здесь не нужно использовать уплотнитель, так как гайка уже оснащена резиновой прокладкой, играющей аналогичную роль.

Шаг третий. Так же само прикручиваем другой конец шланга к трубе, предназначающейся для ГВС. Традиционно отказываемся от применения уплотнителя.

Шаг четвертый. Далее подсоединяем один конец шланга для ХВС к магистрали водоснабжения, а второй крепим к входному разъему водонагревателя (напоминаем: таков обозначается синим цветом). Но до этого в этом месте должен быть установлен кран, чтобы, как отмечалось выше, в любой момент можно было перекрыть подачу воды.

На этом «водная» часть работы заканчивается. Теперь детальнее поговорим о назначении кранов.

Эксплуатация кранов водонагревателя

Краны под номерами 1 и 2 необходимы для того, чтобы перекрывать воду в случае неиспользования нагревателя (к примеру, при демонтаже). А вот краны 3 и 4 относятся к городским квартирам – там они устанавливаются для подключения к централизованному водоснабжению.

Особого внимания заслуживает кран 4. С его помощью прекращается движение горячей жидкости между стояком и помещением при работающем бойлере. И теперь выясним, какова схема подключения водонагревателя к резервуару открытого типа.

Подключаем бойлер к открытому резервуару

В данном пункте речь пойдет исключительно о частных домах и коттеджах. Там, как известно, в отсутствие централизованного водоснабжения для накопления воды используются специальные баки, располагающиеся в большинстве случаев на крыше

Хотя это не станет преградой для использования водонагревателя! Важно лишь то, чтобы дистанция между баком и нагревательным устройством не превышала двух метров; другой важный момент: если давление в магистрали превышает отметку в шесть бар, то в обязательном порядке устанавливается редуктор – перед водонагревателем – дабы иметь возможность снизить его (давление)

Схема – Если бак находится менее чем в двух метрах над бойлером.

Схема – если бак находится больше, чем в двух метрах над бойлером.

Подготовка к подключению

Планируя сделать установку бойлера своими руками нужно тщательно проработать план работ. Этот этап – очень ответственный и любая ошибка, допущенная мастером, может усложнить дальнейший процесс.

Этап включает такие действия:

1. Мастер выполняет расчет и подбирает необходимые анкера. Толщина крепежных болтов устанавливается в зависимости от веса наполненного бака. Поскольку крепления будет находиться под нагрузкой постоянно, нужно давать погрешность при расчете. Лучше взять массивные анкера.
2. Проделывают отверстие в стене и прикручивают к ней металлическую планку-основу. На ней будет висеть агрегат.
3. К нагревательному устройству прикрепляют металлическую планку, которая монтируется на стене. Для надежности ее затягивают болтами.

Надо учитывать, что нагреватель должен располагаться строго горизонтально или вертикально. Даже незначительный наклон – недопустим, потому разметку проводят с использованием монтажного уровня. После выполнения подготовительных работ приступают к подключению устройства к системе водоснабжения.

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

• будут ли в данном месте на прибор попадать брызги от душа;
• насколько удобно будет включать-выключать прибор;
• насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

• будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
• удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
• не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
• Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Подключение проточного водонагревателя к электросети

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Присоединение бойлера к водопроводу из стали

Тройник «вампир» представляет собою металлический зажим, сбоку от которого имеется впускной канал с предварительно вырезанной резьбой. Тройник закрепляется на очищенной от краски и грязи наружной поверхности трубы через резиновую подкладку и зажимается крепёжными винтами.

После установки тройника сверло на металлическую защитную втулку через трубу в боковой поверхности трубы просверливается отверстие. Естественно, все работы выполняются в закрытом водоснабжении. После этого резьба ввинчивается в шаровой кран, а это гибкий шланг на входе в бойлер или другое оборудование.
