Схемы обвязки бойлера косвенного нагрева + правила монтажа и подключения данного агрегата

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

• к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
• далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
• между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
• бойлер соединяют с котлом трубой обратки;
• в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
• ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла

Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла

Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

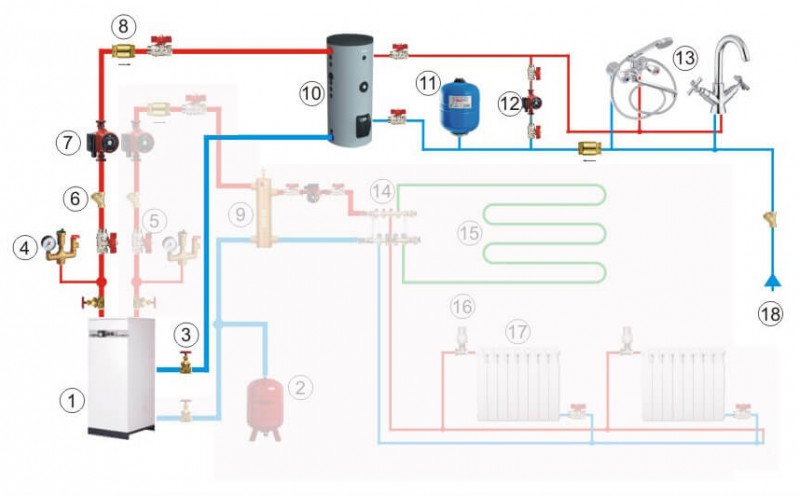

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Как работают бойлеры с косвенным нагревом воды

Популярные производители встраивают в бойлеры теплообменники, сооруженные из нержавейки или углеродистой стали. Нержавейка показывает долговечность применения и хорошие пищевые свойства, радуют антикоррозийные характеристики и стойкость к химическим процессам, влиянию агрессивных веществ, которые могут поступать в бак вместе с проточной водой. В металле не образуются сколы, трещины, а значит, в маленьких щелях, даже если они появятся после долгих лет эксплуатации изделия, не забивается грязь, нет налипаний мусора.

Несколько теплообменников позволяют пользоваться на выбор сразу несколькими источниками тепла – это может быть котел, работающий на твердом топливе или от газа, солнечной энергии, тепловой насос. Правильное сочетание источников тепла помогают превратить нагрев воды в быстрый и эффективный процесс.

Как сориентироваться в разных источниках тепла? В южных регионах отдавайте предпочтение солнечной энергии, если солнца в регионе мало, подойдет пиролизный отопительный котел.

Оптимальный нагрев воды в бойлере составляет 55-60 градусов, а мощность определяют согласно таким факторам:

• вместительность водонагревателя;
• необходимый период нагрева жидкости.

1 Принцип работы устройства

Перед приобретением и монтажом бойлера следует понять некоторые конструкционные особенности и принцип работы самых популярных моделей. Существует много типов подобных установок, способных работать одновременно от системы отопления и альтернативных источников энергии.

Целесообразно рассмотреть в качестве примера традиционные установки с классическим змеевиком, которые работают (получают тепловую энергию) от горячей воды. Для начала следует более детально разобраться с термином «косвенный нагрев». Классические установки используют подключение к электричеству или природный газ, чтобы получать тепло. Бойлеры не имеют таких преимуществ. Они подключаются к ГВС и используют тепло воды или другого теплоносителя.

Стандартные установки имеют форму круглой бочки (хотя сегодня уже существуют более удобные и компактные модели квадратной формы). Если присмотреться к линейке продуктов от известных производителей, то можно заметить определённую тенденцию. Все они имеют одинаковый дизайн. Это касается и бойлеров, и газовых котлов. Можно существенно сэкономить место при их размещении, установив один агрегат на другой.

Если нужно быстро нагревать воду, то следует выбирать устройства с несколькими теплообменниками. Для медленного остывания воды нужны модели с хорошей изоляцией.

Магниевый анод — один из самых важных элементов

Распространённый миф гласит, что бойлеры не являются эффективным оборудованием для нагрева воды, поскольку температура теплоносителя в змеевике не превышает 70 °C. Это не так. Здесь всё зависит от площади соприкосновения теплоносителя в змеевике с водой. В БКН она довольно большая, поэтому вода нагревается эффективно даже при, казалось бы, низкой температуре, не превышающей 70 °C.

Работает устройство очень просто. Ёмкость бойлера полностью наполняется холодной водой для нагрева. Внутри находится змеевик, в который запускается в этот момент горячая вода из котла. Холодная вода через определённое время нагревается и становится пригодной для принятия душа, мытья посуды и других бытовых нужд.

https://youtube.com/watch?v=Z7n460kpe78

Технология изготовления пошагово

Действуем так:

1. Если водонагреватель предполагается сделать прямоугольным, то из листов нержавейки соответствующего размера необходимо сварить коробку без крышки и одной боковой стенки. Если же бак бойлера вы собираетесь изготовить из круглой заготовки, то её нужно разрезать вдоль на две половины.

2. В боковой стенке прямоугольного бака либо в одной из половин круглого высверливаем отверстие диаметром 38 мм, в которое будет продет выпуск змеевика. Такое же отверстие нужно будет просверлить во второй, ещё не приваренной стенке (в случае с круглым баком — во второй половине).

3. Теперь нужно изготовить квадратный змеевик, последовательно приваривая друг к другу отрезки труб и отводы. Крайние отрезки труб необходимо повернуть так, чтобы они располагались параллельно оси змеевика — это будут выпуски.

4. Далее устанавливаем змеевик в коробку или одну из полукруглых половинок, поместив его выпуск в просверлённое в стенке отверстие. С наружной стороны выпуск нужно приварить к стенке бака герметичным швом.
5. Чтобы исключить вибрацию теплообменника, его желательно зафиксировать, вварив между ним и днищем отрезок трубы.
6. Теперь устанавливаем недостающую боковую стенку или вторую полукруглую половинку на место, одевая её на второй выпуск змеевика, и привариваем. Этот выпуск тоже герметично обвариваем.
7. Если бойлер будет напорным, крышку также следует приварить, безнапорным — можно просто положить её сверху.

Далее в баке нужно высверлить несколько отверстий, к которым привариваются патрубки:

• для подачи холодной воды (для напорного бойлера — внизу, для безнапорного — вверху);
• для отбора горячей воды (вверху);
• для установки термобаллона (в нижней части);
• для врезки сбросного клапана, если бойлер будет напорным;
• для подключения системы рециркуляции, если таковая предусмотрена (внизу);
• для ТЭНа (понадобится модель с фланцевым креплением).

Длину патрубков следует выбирать с учётом толщины теплоизоляции. К патрубку для установки ТЭНа нужно приварить фланец.

Также на этом этапе к баку нужно приварить кронштейны для крепления кожуха и для навешивания его на стену (если модель напольная — приваривать следует ножки).

Далее:

1. Обкладываем бак матами из базальтового волокна, фиксируя их при помощи шнура.
2. Прикручиваем к кронштейнам защитный кожух из тонких стальных панелей, окрашенных порошковой краской или покрытых цинком.

Теперь устанавливаем на место ТЭН, термобаллон и сбросной клапан либо поплавковый кран.

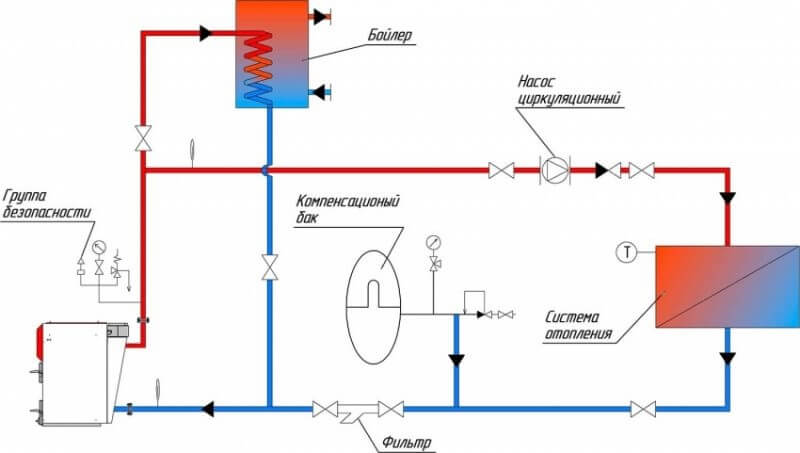

Схемы обвязки БКН с одноконтурным котлом

Существуют различные схемы обвязки одноконтурного котла с бойлером косвенного нагрева, наиболее распространённые: подключение корпуса напрямую и с автоматикой регулирования.

В обоих случаях при монтаже котельного оборудования важно исполнить все требования по безопасной эксплуатации, установленных не только заводом-изготовителем, но и государственными нормами

Подключение напрямую БКН со схемой отопления

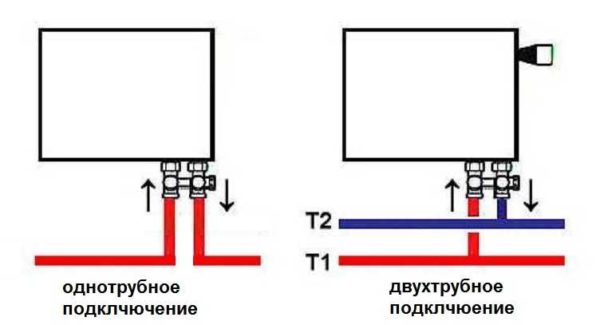

Эта самая простая схема обвязки одноконтурного котла  с бойлером, специалисты ее считают малоэффективной, особенно если котлоагрегат работает на входе с теплоносителем температурой до 60 С. В этом варианте БКН включается во внутридомовую систему отопления, последовательно либо параллельно по отношению к отопительным радиаторам.

К БКН выполняют подвод исходной воды и выход горячей в домовую систему ГВС к смесителям. Холодная вода поступает в бак-аккумулятор, в которой расположен нержавеющий или медный змеевик, по которому циркулирует нагретая котловая вода, тем самым повышая температуру воды в емкости.

Уровень управления в такой схеме ручной, за счет открытия/закрытия подачи теплоносителя в контуре с применением запорно-регулирующей арматуры.

Схема с термостатом и автоматикой

Понятно, что ручным методом управления тепловым процессом невозможно достичь ни качественного нагрева, ни эффективности работы котла с бойлером косвенного нагрева. В реальности все время будут существовать ситуации, когда вода будет либо перегретой, либо холодной.

Поэтому пользователи используют простой принцип регулирования в схеме работы бойлера с отопительным котлом за счет интегрирования в систему трехходового клапана и термодатчика.

При достижении установленного температурного режима 55 — 65 С, термостат дает команду на трехходовой клапан, который соответственно переключает греющий котловой теплоноситель с нагрева воды в баке на контур отопления.

Обвязка при увеличенной температуре теплоносителя

Водонагреватель такой модификации относится к водонагревателям емкостного типа, то есть нагрев воды происходит в течение определенного времени от 2 до 8 часов, в зависимости от температуры теплоносителя, скорости циркуляции и площади нагрева внутреннего змеевика.

Понятно, чем выше нагрета горячая вода на выходе из котла отопления, например, 90-95 С, тем быстрее жидкость в баке нагреется до 65 С, а значит теплоноситель вернется в схему отопления, температура в которой не успеет охладиться ниже 65 С и значить в помещении будет поддерживаться необходимые условия проживания.

Эта схема в принципе ничем не отличается от предыдущей, кроме параметров настройки температурных режимов. Для того чтобы его настроить одновременно в двух контурах нагрева отопления/БКН, устанавливают 2 комплекта терморегуляторов и трехходовых клапанов, на каждый контур в отдельности. Настройка температурного режима в котле выполняется на температуру 95-90 С, а в БКН- 55-65 С.

Необходимые материалы и инструменты

Накопительный бак устройства изготавливается из термостойкого пластика, нержавеющей стали, алюминия или стали с керамическим покрытием. В качестве заготовок под резервуар можно взять пластиковые бочки для пищевых продуктов, алюминиевые бачки или ненужный газовый баллон.

В качестве инструмента необходимо подготовить:

• углошлифовальную машинку;
• электродрель с корончатым сверлом по металлу;
• аппарат аргонно-дуговой сварки;
• набор гаечных ключей;
• диск для шлифовки и полировки металла;
• наждачную бумагу.

Фитинги, сливной кран и другие соединительные элементы подбираются исходя из размеров подсоединяемой трубы. Дополнительно приобретается ФУМ-лента, предохранительный клапан, магниевый анод и насадка для его установки.

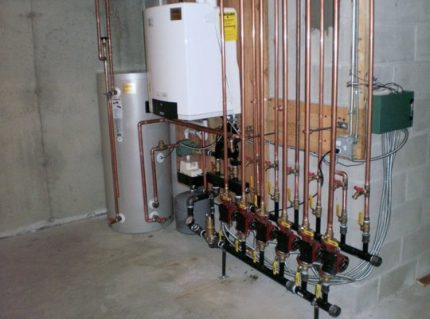

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Подключение бойлера к энергонезависимому котлу

При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.

Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

Разновидности бойлеров косвенного нагрева

Подобное устройство функционирует только вместе с внешними источниками отопления. От прибора подаётся теплоноситель. Находящаяся внутри вода нагревается из-за циркуляции жидкости.

Для уменьшения тепловых потерь используется полиуретановое покрытие. Холодная вода поступает в бак через специальные трубы. Бойлеры косвенного нагрева подразделяются на:

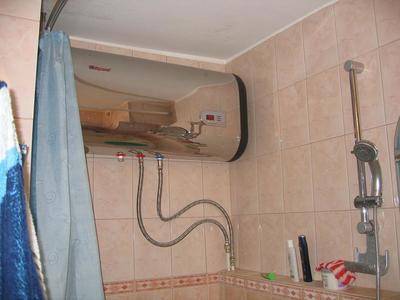

1. Настенные

Подобные устройства находятся на определённом расстоянии над полом. Они компактны и обладают ограниченной вместимостью. Для их размещения следует подбирать прочную стену. Основой является корпус, вмещающий в себя бойлерную систему. Теплоизоляционный слой прокладывается между внешней стенкой и баком для воды.

В конструкцию входит теплообменник, обеспечивающий равномерный нагрев жидкости внутри резервуара. Термометр предназначен для контроля температуры воды. В качестве коррозионной защиты применяется магниевый анод.

1. Напольные

Приборы имеют большие габариты и используются в промышленности. Для их установки подбирается отдельное помещение. Устройства состоят из эмалированного бака, управляющего термостата, анода магниевого типа, высокоплотного теплоизоляционного слоя, теплообменника и ТЭНа. В таких аппаратах тепловой обмен происходит с большей эффективностью, благодаря увеличенному диаметру змеевика.

1. Вертикальные

Являются наиболее распространённой разновидностью. Их использование даёт возможность сэкономить пространство. Уменьшенные габариты отрицательно влияют на ёмкость резервуара и производительность. Подобное устройство подходит для установки в частном доме или офисном здании.

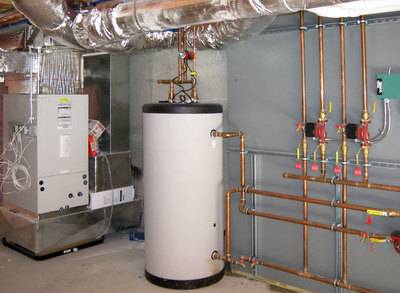

Фото 1. Бойлер косвенного нагрева вертикального типа, подключенный к системе отопления с электрическим котлом.

Внешний корпус производится из материалов, не подверженных коррозии, таких как эмалированная, нержавеющая сталь или пластмасса. Змеевик теплообменника изготавливается из латуни и имеет сложную форму, которая позволяет более эффективно нагревать теплоноситель. Ещё в конструкцию входит теплоизоляция, резервуар, анод, термостат.

1. Горизонтальные

Такие приборы более вместительны и часто используются на различных предприятиях. Применение таких устройств позволяет отказаться от установки дополнительных насосов. Теплообменник имеет спиралевидную форму. По нему циркулирует вода, подаваемая из котла. Его часто изготавливают из углеродистой стали или латуни. При использовании на производстве аппарат подсоединяют к системе водоснабжения.

Подобный бойлер популярен из-за отсутствия расходов, связанных с его эксплуатацией. Прибор не нагружает электрическую проводку и способствует экономии средств.

Замкнутый контур позволяет потребителю получать горячую воду при открытии крана без предварительного слива холодного отстоя.

В конструкцию входит горизонтально расположенный бак, слой теплоизоляции, анод и термометр.

Каждая разновидность бойлера имеет свои особенности, а также положительные и отрицательные стороны. Все устройства объединяет общий принцип работы и основные элементы, входящие в состав конструкции.

Важно! В независимости от разновидности прибора, вода никогда не подаётся из нагревательного котла напрямую в бак. Она используется в качестве теплоносителя, расположенного в теплообменнике. Нагревание осуществляется постепенно за счёт контакта воды со стенками в резервуаре, которые соприкасаются со змеевиком

Нагревание осуществляется постепенно за счёт контакта воды со стенками в резервуаре, которые соприкасаются со змеевиком.

Схема подключения электрического котла с бойлером

Чтобы приборы и система стабильно функционировали, необходимо дополнительно вмонтировать бачок на выходе с бойлера, объем не должен быть ниже 10% от вместительности первого резервуара. Этот агрегат поможет избежать негативных последствий от теплового расширения жидкости.

Подающие трубы водоснабжения оснащаются обратными клапанами, это необходимо для того, чтобы не появлялись противотоки. Способов монтажа существует несколько, я поочередно опишу каждый из них.

Двухнасосная схема

Один насос монтируется в трубопровод бойлера, а второй непосредственно к электрическому котлу, для подключения применяются обычные тройники. Хочу заметить, что одно из дополнительных приспособлений для нагнетания потока жидкости можно устанавливать не только на обратном патрубке, но и в подающей трубе.

Вся система является автоматизированной, за остановку процесса нагрева отвечают специальные датчики, которые имеют две пары контактов. Как только жидкость в бойлере нагреется до определенной температуры, контакты замкнутся, и теплоноситель не будет подаваться в змеевик накопительного оборудования.

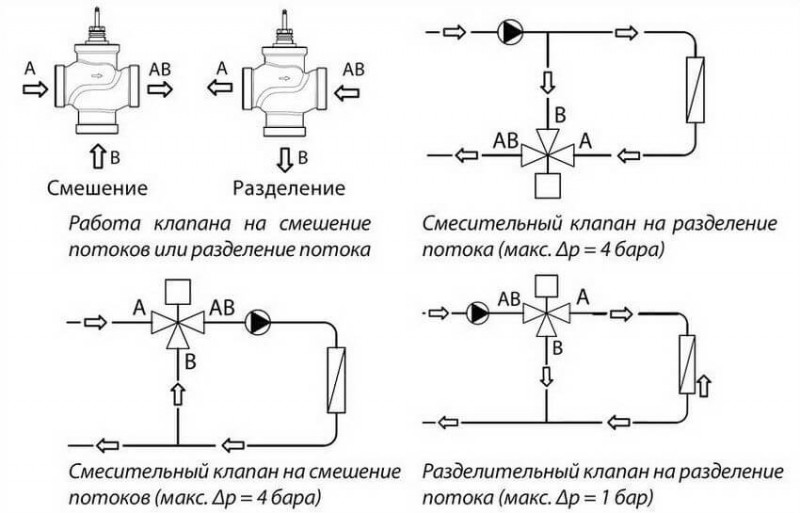

Использование трехходового клапана

Такая система будет практичной, если горячая вода потребляется в больших количествах, при монтаже всех составляющих создается два контура. За отопление помещений отвечает основная разводка труб, а дополнительная относится к нагреву резервуара с жидкостью для использования в бытовых целях.

Трехходовой клапан нужен для эффективного распределения теплоносителя между двумя контурами, он полностью автоматизирован и срабатывает, когда вода в накопителе опустится до заранее установленного значения.

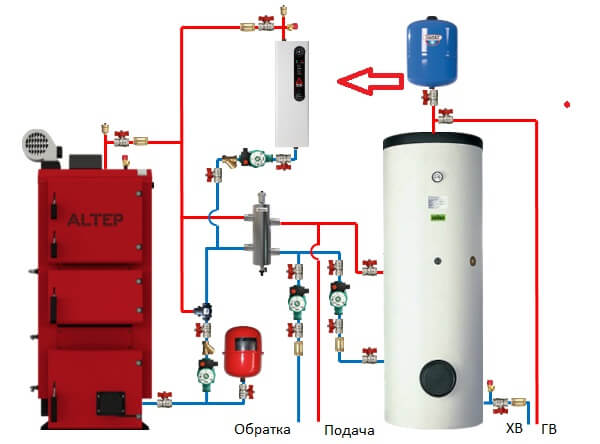

Гидравлическая стрелка

Такая система предполагает наличие специальных распределителей между разными потоками, которые будут создавать нужное равновесие теплоносителя. Я часто замечал такие конструкции в домах, где необходимо подавать горячую воду напрямую из котла по разным направлениям.

Благодаря чему устраняются резкие перепады в давлении независимо от ответвлений, коллектор с гидравлическим модулем функционирует максимально стабильно.

Применение рециркуляции

Эта схема будет незаменима, кода необходимо организовать быструю подачу нагретой воды из котла за счет закольцованной магистрали. Постоянный поток благодаря насосу циркулирует по системе, чтобы реализовать задуманное, потребуются дополнительные узлы, я выделю их отдельно:

1. Обратный клапан.
2. Отводчик воздуха с автоматизированной системой.
3. Предохранитель.
4. Расширительный бачок.

Хочу дать действительно важный совет, чтобы увеличить производительность до максимума и получать хорошую мощность при пониженных затратах нагрева жидкости необходимо правильно подключить бойлер к котлу, брать во внимание нужно все компоненты и узлы. Этот нюанс будет важен независимо от схемы, которая используется для подключения оборудования

Убедиться в удачном подсоединении можно достаточно легко, необходимо лишь провести ряд проверок, направленных на работоспособность устройств, нагреть жидкость в емкости. Потраченное время на процесс свидетельствует о многом, этот показатель стоит измерять, пока вода не нагреется до нужной температуры.

Когда подключение электрокотла и бойлера косвенного нагрева выполнено максимально правильно, то водонагреватель продемонстрирует хорошую производительность. В противном случае нужно перепроверить схему и устранить все недочеты.

Что такое бойлер косвенного нагрева и какие они бывают

Бойлер косвенного нагрева — это бак с водой, в котором размещен теплообменник (змеевик). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячий теплоноситель.

Через теплообменник проходит горячая вода от котла, которая нагревает сам теплообменник, а он передает тепло воде, находящейся в емкости. Непрямой (косвенный) нагрев воды для системы ГВС, является наиболее энергетически эффективным, экономичным способом для подогрева воды из всех доступных методов.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
