Схема подключения дифференциального автомата

Как правильно выбрать гостиную

Прежде чем начать приобретать наполнение комнаты (мебель), важно тщательно распланировать весь интерьер в мельчайших деталях. Этот процесс занимает много времени и сил, особенно у не профессионалов, по этому, чтобы избавиться от хлопот, лучше обратиться в дизайнерскую компанию.. Первым этапом планирования будет определение функциональных возможностей помещения

Для этого необходимо начертить на бумаге подробный план комнаты с учетом всех оконных и дверных проемов, ниш, эркеров и подобных элементов.Затем определить назначение гостиной: будет ли она просто зоной отдыха, рабочим кабинетом или помещением для проведения праздников.

Первым этапом планирования будет определение функциональных возможностей помещения. Для этого необходимо начертить на бумаге подробный план комнаты с учетом всех оконных и дверных проемов, ниш, эркеров и подобных элементов.Затем определить назначение гостиной: будет ли она просто зоной отдыха, рабочим кабинетом или помещением для проведения праздников.

От этого пункта напрямую зависит наполнение помещения, например для кабинета понадобится компьютерный стол или многофункциональное бюро, удобное кресло и несколько стеллажей для книг и документов.Также довольно популярным в дизайне гостиной, является зонирование пространства.

Чаще всего этот прием осуществляется путем контрастного окрашивания стен в цвета, кардинально отличающиеся друг от друга, или свето-разделением. Стоит отметить, что этот прием часто используют в оформлении малогабаритных помещений.

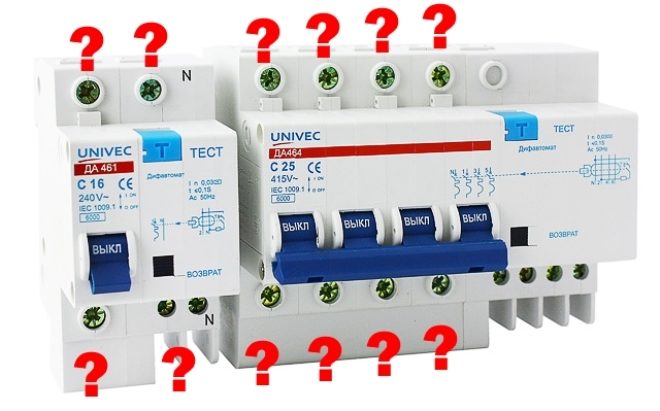

Как подключить своими руками?

Существуют разные способы установки дифавтомата:

• с заземлением;
• без заземления.

Первый способ используют практически повсеместно, он считается надежным и безопасным. В таком случае проводник от дифавтомата будет проведен к земле, человек не сможет пострадать от воздействия электрического тока. Как и зачем подключить дифавтомат без заземления? Схема не отличается от подключения с заземлением. Сам дифавтомат и исполнит данную функцию.

Вообще, без заземления устанавливать не рекомендуется. Используют этот метод в старых домах. Там (по проектам) используется однофазная сеть без наличия заземления.

Автомат подключают по схеме: счетчик – автомат – потребитель.

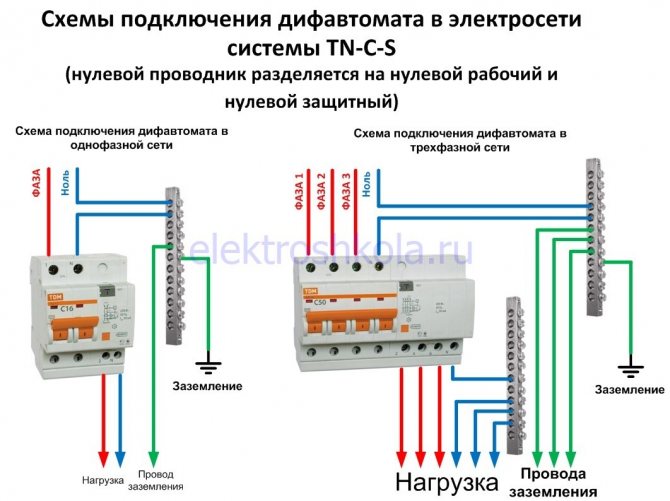

Так выглядит схема подключения дифавтомата к однофазной сети

Практически же подключение дифавтомата в однофазной сети происходит:

• селективно;
• неселективно.

Селективно – автомат в случае ЧП отключит часть сети. Неселективно – автомат в случае ЧП отключит всю сеть целиком.

Поэтапно процесс установки оборудования выглядит так:

• осмотрите дифавтомат на предмет дефектов, если они есть, эксплуатировать оборудование нельзя;
• необходимо отключить электрическую энергию в квартире ( доме, на даче);
• надо проверить, осталось ли напряжение. Сделать это можно посредством индикаторной отвертки;

Если ток есть, то индикаторная отвертка сигнализирует об этом

• берем оборудование, закрепляем его на дин-рейке – это металлический профиль, который применяется в электротехнике. Выступает крепежным материалом;
• проводные жилы должны быть очищены с помощью специального инструмента;
• ноль и фаза подключаются в разъемы на автомате. Они размечены соответственно;
• включите электрическую энергию;
• убедитесь в работоспособности установленного устройства.

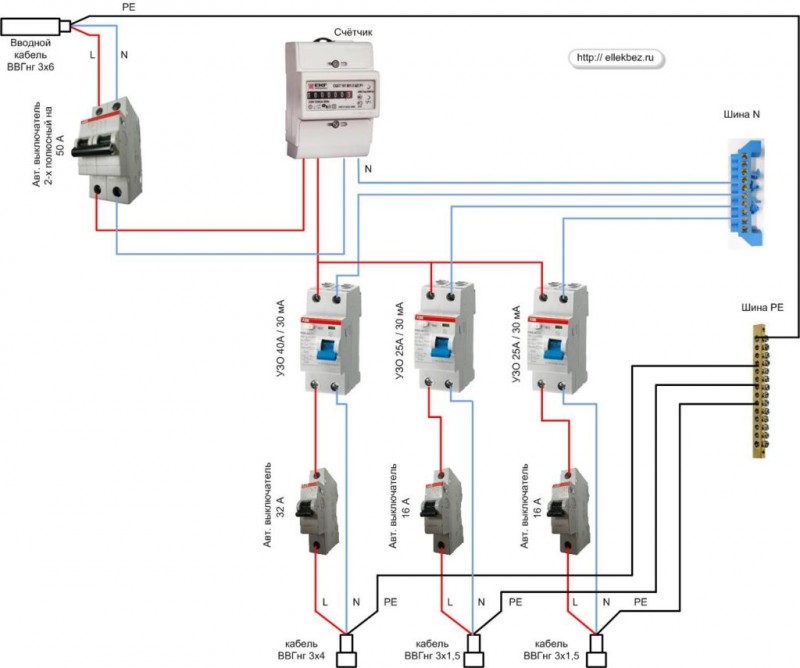

Схема подключения дифавтомата в щитке

Монтаж дифавтомата в трех- и однофазной сети

Установка прибора начинается с проверки реакции на утечку. Пользователю понадобится нажать на клавишу «Тест», создав искусственную утечку. Аппарат должен среагировать, т.е. выключиться. Если он продолжил работать в тестовом режиме, использовать автомат нельзя.

Для однофазной сети с напряжением 220 В применяется двухполюсный АВДТ:

• нулевой провод от нагрузки подсоединяется снизу;
• нейтраль от питания подкидывается сверху.

Трехфазный тип сети с рабочим напряжением 380 В предусматривает четырехполюсный прибор, подключенный по аналогичному принципу. При монтажных работах нужно учитывать, что громоздкий блок дифзащиты займет место в щитке.

Работа дифавтомата в двухпроводной цепи

Нужно отсоединить питающий кабель от нагрузки и выполнить повторное включение. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.

В определенный момент пластина из биметалла постепенно изгибается. В определенный момент она воздействует на отключающий орган защитного устройства. Как работает дифференциальный автомат Так как данный прибор в своей конструкции имеет два разных по назначению блока, то соответственно эти блоки будут по-разному реагировать на нарушения в электрической цепи.

Подключение дифавтомата практически похоже на подключение УЗО. В ней присутствует сразу несколько приборов, которые устанавливаются на каждую группу или разделяют группы на несколько участков.

Неполнофазное подключение защиты. Для быстрого срабатывания используют селективные устройства, которые бывают двух классов S и G. Установка выделенного устройства но меньшей мощности для каждой из потенциально небезопасных линий ванная комната, кухня, гараж, подвальное помещение.

Принципы работы дифавтомата

Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии. Верхние клеммы в приборе входящие, а нижние — исходящие. Результат ошибки — ложные срабатывания одной или обеих систем.

Прежде чем установить их на необходимый участок цепи, надо правильно определить его функциональные возможности. Вторая схема собрана без селективных дифференциальных автоматических выключателей, поэтому здесь при возникновении повреждения в одной из квартир отключится автомат этой квартиры плюс еще и автомат на площадке. Флажок, который показывает причину отключения Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Тем самым напряжение, которое циркулирует через сеть, составляет всего вольт.

Схема подключения дифавтомата

То есть, если в какой-то группе появится одно из трех нарушений электрической цепочки КЗ, перегруз, ток утечки , то защитный прибор отключит сразу все группы потребителей. Как правило, через дифференциальные автоматы запитывают стиральные машины, кухонные электрические плиты, кондиционеры, розетки с заземляющими контактами.

Этого делать не стоит. В этом случае в щитке нужно изыскать гораздо больше свободного пространства. В идеале защитные аппараты должны сработать сразу после нарушения электрической изоляции, а не дожидаться когда человек попадет под напряжение.
подключение дифференциального автомата

Что такое утечка тока и чем она грозит

Известно, что за работу электрического оборудования отвечает ток, который движется по проводам. При наличии однофазной сети будет два провода: фаза и ноль. В сети с тремя фазами будет четыре провода: три фазы и один ноль. При любых обстоятельствах движение тока происходит по фазе, а возвращается назад он через ноль.

Если сказать по-другому, сколько электротока поступает в ваше жилище, столько же и уходит. Этот процесс может протекать без перебоев длительное время, к примеру до того момента, как соседи сверху вас затопят. Это приводит к тому, что промокнут не только перекрытия, но и проводка, тогда энергия с проводов начнет «стекать» вниз. Проблема заключается в том, что входящий по фазе электроток будет становиться выше выходящего через ноль.

Подобная неисправность провоцирует следующие последствия:

1. Высокий расход электроэнергии.
2. Возгорание.
3. Удар электротоком.

Наиболее распространенной проблемой является высокий расход электроэнергии. Получается, что жильцы платят за поступление тока, который, по сути, является бесполезным. Тем не менее, это не главная опасность, ведь место утечки постепенно перегревается. Результатом всего этого бывает возгорание, которое может произойти в неожиданный момент. Иногда это становится причиной гибели жильцов.

Следует рассмотреть и другой исход ситуации. К примеру, из-за поломки водонагревателя или стиральной машины под напряжением оказывается вся корпусная часть прибора. Если у оборудования отсутствует заземление (что бывает часто в квартирах старой планировки), то в случае прикосновения к нему утекающий ток пройдет через тело.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

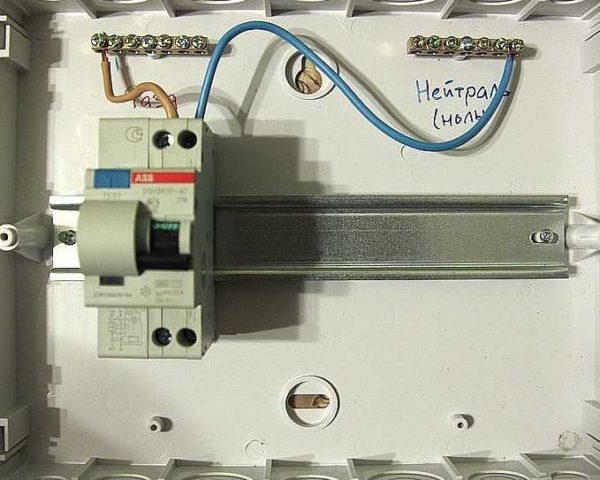

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Однофазное и трёхфазное подключение

Важнейшее правило подключения устройств дифференциальной защиты — к ним должны подключаться все проводники, по которым осуществляется перемещение электрического заряда. Для однофазных сетей используются двухполюсные приборы: левая группа контактов предназначена для фазного проводника, правая — для рабочего нулевого. Условное направление прохождения тока не имеет значения для электромеханических УЗО, в то время как электронные устройства требуют подключения нагрузки исключительно снизу с подачей питания на верхние клеммы.

Схема подключения трёхфазного УЗО: 1 —вводной автомат; 2 — трёхфазный счётчик; 3 — четырёхполюсное УЗО; 4 — автомат для подключения трёхфазной нагрузки; 5 — автоматы двухфазной нагрузки

Как выбрать лучший дифференциальный автомат

Какой дифавтомат лучше и почему? Дифференциальный автомат – универсальное устройство, функционально объединяющее инструменты УЗО и автоматического выключателя.

Располагая преимуществами обоих приборов, они призваны защищать от трех видов ошибок в электросети: короткого замыкания, утечки тока и перегрузок.

Если с вопросом назначения все ясно, то как выбрать для конкретно Вашего случая – еще предстоит определить.

Электронный или электро-механический диф-автомат?

Для начала определимся, какой тип механизма дифференциальной защиты лучше. По словам инженера компании «Аксиом Плюс» с 11-летним опытом работы с электротехническими товарами, стоит отдать предпочтение электромеханическим устройствам.

Обратите внимание

Дело в том, что они считаются более надежными, ведь принцип их действия основан на простых физических законах. Они не зависят единственно от качества и постоянства электропитания в сети.

Как правило, европейские производители выпускают именно приборы с механической составляющей.

И, кстати, о производителях.

Если в Украине их сегодня представлено несколькими десятками рядом, то какому же отдать предпочтение? Или разницы нет?

Смотрите познавательное видео:Наш консультант, не задумываясь, ответил Это только европейские производители (при ограниченном бюджете китайские IEK). Кстати, последние выручат в ряде нестандартных ситуаций, и об этом ниже.

«Узкие» модели для экономии места в электрощите

«Дифы» зачастую выбирают для монтажа как многофункциональное устройство, экономящее место. Но в ряде ситуаций вопрос габаритных размеров стоит особенно остро. Например, когда появилась необходимость заменить автоматический выключатель на дифавтомат в уже смонтированном электрощитке. А он, в большинстве случаев, как минимум в два раза шире, и просто может не поместиться в имеющуюся нишу. В таких случаях выход найдется в ассортименте бренда IEK: супер-узкие «дифы» шириной всего 18 мм . Для достижения максимальной компактности их потребовалось сконструировать полностью электронными.

Где искать трехфазный дифавтомат?

Но варианты найдутся, опять же, в ассортименте IEK и среди продукции фирмы Legrand.

А еще в таких случаях специалист советует не обходить вниманием серию mRB (например, модель mRB4-20/3N/C/003-A от компании Eaton (Moeller)). Защита домашней электросети

Защита домашней электросети

Чаще всего, по словам нашего эксперта, покупают дифференциальные электромеханические автоматы с показателем номинального тока 16А. Например, стабильным спросом пользуется модель PFL6-16/1N/C/003 от Eaton (Moeller). Что касается буквенной маркировки, обозначающей характеристику отключения – здесь принцип простой.

Чем дальше от начала алфавита, тем медленнее скорость срабатывания. Так, при подключении к дифавтомату приборов с электродвигателем, необходимо ориентироваться на маркировку не ниже С (а лучше, хоть и дороже, D), так как «В»-прибор будет скоропалительно срабатывать в момент запуска двигателя и ложно отключать сеть.

Такие дифавтоматы целесообразно использовать при работе с электроникой.

Важно

Как определить оригинальное качество «на глаз»

Простой и действенный практический совет при выборе. Пользуясь ним, даже не эксперт увидит отличия надежного устройства от прибора сомнительного качества.

Ориентируйтесь на:

• качество пластика корпуса. Хороший термоустойчивый пластик по тактильным ощущениям плотный, «маслянистый», прочный, напоминает на ощупь керамику;
• вес устройства. Здесь чем тяжелее, тем лучше, ведь в конструкции хороших дифавтоматов установлены детали из ценных металлов – меди, латуни, нержавейки. Если устройство легкое – возможно производители сэкономили на металлических элементах или использовали дешевые сплавы. Такой диф-автомат вряд ли будет работать с должной эффективностью.

Общие рекомендации по выбору:

• остерегайтесь подделок! К сожалению, дешевая имитация электротехники усложняет поиск эффективного прибора. Зачастую подделывают устройства известных европейских брендов, стараясь сыграть на Вашем желании купить известное имя дешевле. Такие фальшивки попадаются на стихийных и строительных рынках и с высокой вероятностью станут причиной проблем с электросетью в будущем;
• чтобы купить качественный дифференциальный автомат, обратитесь за консультацией и покупкой в магазин с хорошей репутацией и достойным ассортиментом, там Вам продемонстрируют сертификаты на продукцию, или же к официальным дистрибьюторам марок.

С материалами помогаи эксперты интернет магазина axiomplus.com.ua

Виды УЗО

Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.

По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется.

Принцип работы электромеханического УЗО

Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.

Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор

Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:

1. Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
2. Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.

Слева: электромеханическое УЗО. Справа: электронное УЗО

По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.

Противопожарное УЗО типа S (селективное)

Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:

1. Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
2. Классе мощности радиоэлектронных компонентов.

В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.

Дифференциальный автомат

Понятие дифференциального автомата

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

• дифференциальный трансформатор;
• электромагнитный расцепитель;
• тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

Подключение

Подключение дифавтомата – весьма несложный процесс. Верхняя часть дифференциального автомата содержит контактные пластины и зажимные винты, предназначенные для подключения нуля N и фазы L от счётчика. Нижняя часть располагает контактами, к которым и подключается линия с потребителями.

Подключение дифавтомата можно представить следующим образом:

1. Зачистка концов проводников от изоляционного материала примерно на 1 сантиметр.
2. Ослабление зажимного винта на несколько оборотов.
3. Подключение проводника.
4. Затягивание винта.
5. Проверка качества крепления простейшим физическим усилием.

Выбор между конфигурацией УЗО + автомат и обычным дифавтоматом должен обуславливаться наличием места в щитке и ценой самих устройств. В первом варианте сложность монтажа слегка возрастёт.

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Монтаж дифференциального автомата в данном случае можно провести двумя способами:

1. На входе после электросчётчика для всей квартирной проводки. При использовании данной схемы питающие провода подключаются к верхним клеммам. К нижним же подаётся нагрузка от различных электрических групп, разделённых автоматическими выключателями. Существенным минусом данного варианта является сложность поиска причины выхода из строя в случае срабатывания автоматики и полное отключение всех групп при неполадках.
2. На каждую группу потребителей по отдельности. Этот метод применяют для защиты в помещениях, где отмечается повышенный уровень влажности воздуха – ванные, кухни. Актуален метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детской. Понадобится несколько дифференциальных автоматов – несмотря на большие затраты, данный способ является наиболее надёжным и гарантирующим бесперебойное электроснабжение, а срабатывание любого из дифавтоматов не заставит сработать остальные.

При наличии трёхфазной сети в 380 В нужно применять четырёхполюсный дифавтомат. Вариант используется в новых домах или коттеджах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Использовать такое подключение дифавтоматов можно и в гаражах в связи с возможным использованием мощного электрооборудования.

Можно сделать вывод, что схема подключения дифференциальных автоматов мало чем отличается от аналогичных схем для УЗО. На выходе устройства должны быть подключены фаза и ноль от защищаемого участка сети. Безопасность именно этой группы и будет контролироваться.

Дифференциальные автоматы успешно применяются и в однофазных, и в трёхфазных сетях переменного тока. Установка такого устройства значительно повышает уровень безопасности при эксплуатации электроприборов. Кроме того, дифференциальный автомат может поспособствовать предотвращению пожара, связанного с возгоранием изоляционного материала.

Чем отличается УЗО от дифавтомата

Как правильно подобрать УЗО для квартиры или частного дома

Схема подключения УЗО и автоматов в щитке

Что такое УЗО — назначение, принцип действия, маркировка и виды

Что такое реле напряжения и для чего оно нужно в квартире

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

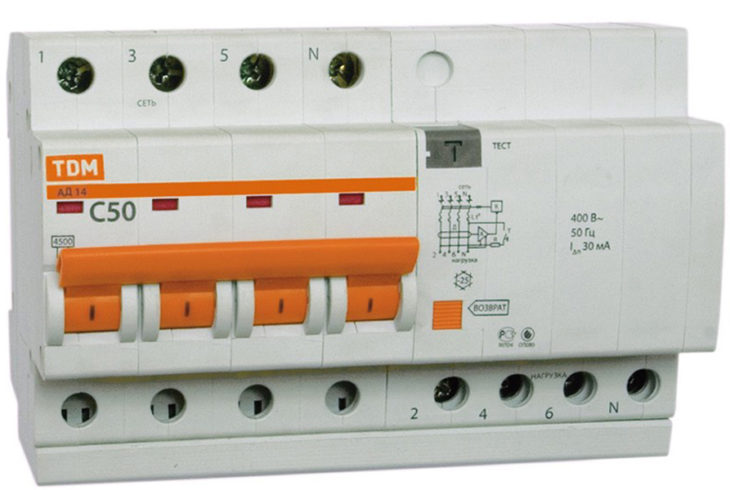

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т». При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.
