Как подключить домофон самостоятельно в многоквартирном доме

Аспекты подключения домофона

Установка видеодомофона своими руками — занятие трудоемкое, но интересное. Подключать домофон следует согласно схеме электромонтажных соединений, приложенной производителем этого устройства. Если соединительные кабели не входят в комплект поставки — рекомендуем использовать кабель с цветными проводниками. Само подключение заключается в последовательном присоединении одноцветных проводков к нужным клеммам каждого из узлов.

Типичная электромонтажная схема простой домофонной сети представлена на этом рисунке:

Если видеосвязь не применяется — для подключения наружного спикера подойдет четырехжильный провод: общий, питание электронной части, сигнальный провод, электропитание замка. Для организации видеосвязи потребуется еще одна жила.

Обратите внимание, что сигнальные провода в кабеле должны быть экранированы от остальных. В противном случае сильно падает качество звука, изображения и максимально допустимая длина соединительного кабеля

Как правильно выбрать кабель

Подбирать кабель нужно в зависимости от того, какой тип домофона установлен:

• для аудиодомофона подойдет двухжильный кабель;
• для видеодомофона нужно прокладывать кабель, состоящий из 4-х жил.

Тонкий провод плохо передает сигнал, поэтому необходимо учитывать расстояние – чем дальше находится трубка от внешней панели, тем больше сечение провода понадобится:

• если длина провода до 20 м, то можно использовать витые пары – ШВЭВ, КСПВ, ШВЭП;
• если длина от 20 м до 40 м, подойдет кабель КВК;
• если длина провода от 40 м до 50 м, то лучше воспользоваться коаксиальным кабелем, подходящие марки РК-75 и RG-6;
• если длина провода превысит расстояние в 50 м, тогда нужно приобрести силовой провод питания (сечение 2*1,5) и коаксиальный кабель RG-6.

Типы современных домофонов

Для надежной идентификации посетителей используется аудио- или видеодомофон. Последний чаще устанавливается в частных коттеджах и создан для дополнительного визуального контроля пространства перед входной дверью. Что касается городских квартир в многоэтажных домах, то в них чаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы:

Трубка, которая оснащена кнопками принятия вызова и открытия входного электромагнитного или электромеханического замка. Аппарат устанавливается компанией, предоставляющей услуги по монтажу и обслуживанию домофона. В случае если при оборудовании подъезда в некоторых квартирах не устанавливались такие устройства, существует возможность их самостоятельного монтажа. Также можно воспользоваться услугами специалиста обслуживающей компании.

Панель вызова, оснащенная наборным полем с цифрами, которая позволяет посетителю подать сигнал на домофонную трубку путем нажатия необходимого кода, как правило, номера квартиры. Кроме того, на панели расположено считывающее устройство, при помощи которого можно специальным ключом открыть электромагнитный замок, блокирующий входные двери.

Запирающее устройство с блоком питания. Наиболее распространенный сегодня тип замка – электромагнитный. Еще недавно повсеместно встречались электромеханические защелки, оснащенные задвижными механизмами. Такие устройства часто присутствуют в подъездах многоквартирных домов и сейчас. Для работы дистанционно управляемого блока нужно использовать постоянное напряжение номиналом 12 или 24 В.

Коммутатор. Это устройство предназначено для передачи сигнала от панели вызова к абонентской трубке конкретной квартиры.

В зависимости от типа обработки сигнала различают цифровые и аналоговые домофоны.

Конструкция абонентской трубки

Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире. Внутри телефонной трубки находятся микрофон, динамик и небольшая плата с дискретными элементами. На панели установлен рычаг снятия трубки, а на самой трубке имеется кнопка открывания двери.

Кнопка электронного замка может быть расположена и на настенной панели. В современных моделях рычаг заменён герконом, а на самой трубке имеется небольшой магнит. На некоторых моделях может быть установлен переключатель включения трубки. С обратной стороны панели находятся два винта помеченные «+» и «–». К ним подключается двухпроводная линия.

Все подъездные домофоны, устанавливаемые в подъездах многоквартирных домов делятся на две группы:

Исходя из типов домофонов, небольшие отличия имеют и квартирные трубки. В координатных домофонах за номер квартиры отвечает коммутатор, установленный в подъезде, а в цифровых устройствах, специальная микросхема, которая находится на плате внутри телефонной трубки.

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Устройство домофона

Начнем с того, что домофоны есть с передачей аудиосигнала (речь) и видео. Еще они разделяются на установки для частных и для многоквартирных домов. Аппараты для частного дома имеют простое устройство, стоят меньше, их подключать просто. Электрический или электромеханический замок, кнопка вызова и переговорное устройство — это блоки которые устанавливаются на улице. В доме стоит телефонная трубка (и экран, если это видеодомофон), блок питания и кнопка для открывания двери.

Устройство домофона для частного дома (малоабонентский)

Домофоны для многоквартирных домов — более сложные устройства. В первую очередь сложнее вызывное устройство, которое расположено на входной двери. Это не просто кнопка вызова со встроенным микрофоном. Это ее и клавиатура, на которой набирается номер квартиры. Кроме того они рассчитаны для подключения большого количества трубок и кнопок открывания двери. Они подключаются через коммутатор, который расшифровывает набранный номер и посылает вызов в определенную квартиру. После того, как трубка снята, тот же коммутатор проключает разговорный тракт или передает сигнал на замок для его открывания (если нажали кнопку открытия двери).

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

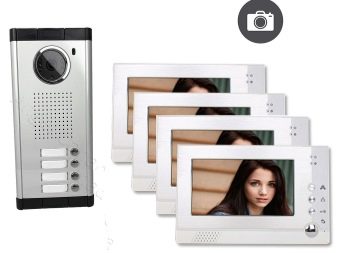

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель
• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Как подключается домофон

В комплекте с домофоном обычно идут все комплектующие элементы:

1. Внешний блок.
2. Электромагнитный замок.
3. Кнопка выхода из подъезда.

Комплектующие

Тип монтажа домофонной системы может быть двух способов. Обычно используют координатную схему подключения. Также существует и цифровая система подключения. Рассмотрим подробнее каждые из схем.

Координатная схема подсоединения

Данная схема реализуется следующим образом. К монтированному внешнему блоку домофонной системы подключается коммутатор, куда далее подсоединяются все трубки с квартир. Из-за параллельных соединений они не зависят друг от друга, но получается слишком много проводов (используются двужильные провода).

На внешнем блоке посетитель набирает номер квартиры. Сигнал идет на главный контроллер, обрабатывается и подключает для связи нужную ветку, ведущую к трубке. Данная схема наиболее распространена и популярна.

Цифровая схема

Другая, более дорогостоящая и менее распространенная схема основывается на цифровом сигнале. При такой схеме устройства не подключаются к коммутатору параллельно, а кабель, подключаемый к ним, устроен, как гирлянда. При соединении нужно соблюдать полярность. Если хоть одно устройство вышло из строя или его решили заменить, не соблюдая полярность, то вся система остановится. Это вызывает определенные неудобства.

При такой схеме имеется ограничение на количество абонентов. Максимальное число равно 255. Система перемычек позволяет генерировать цифровой сигнал и подключать всегда одну нужную трубку.

Инструкция к аналоговой системе

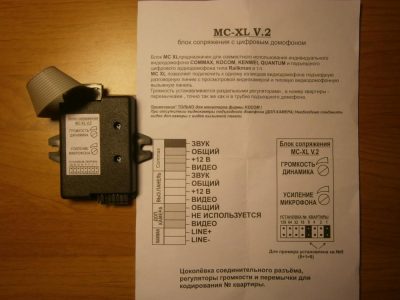

Последовательное подключение видеодомофона к подъездному домофону

Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.

В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.

Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.

1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:

• В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
• Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
• Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.

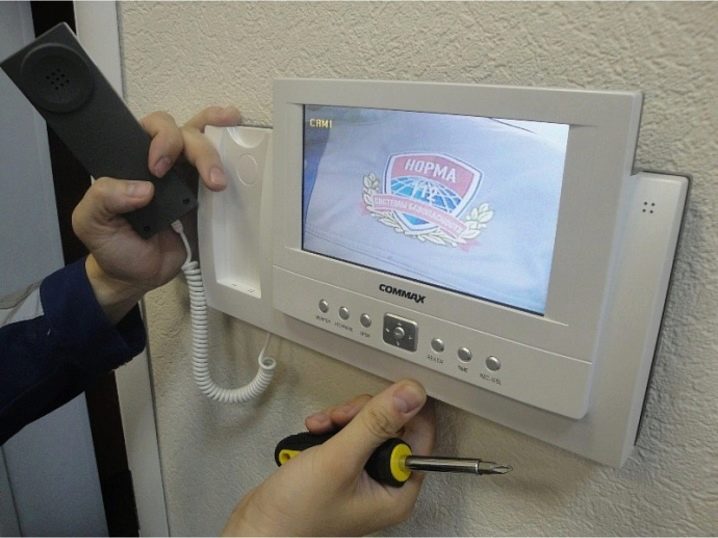

2 шаг. После можно подключать видеодомофон к вызывной панели:

• Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
• Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
• Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.

После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.

Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.

Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.

В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.

Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.

Что представляет собой трубка домофона?

Трубка для домофона представляет собой один из компонентов переговорного устройства защитной системы, который обеспечивает связь между владельцем и желающим попасть в помещение. Если внешним элементом связи является вызывная панель, расположенная снаружи, то трубка – это домашний прибор, который устанавливается внутри охраняемого помещения. Такую трубку можно монтировать, как самостоятельно, так и вызвать специальную бригаду.

В большинстве случаев трубка обеспечивает связь сразу же после ее поднятия, без необходимости нажатия каких-либо комбинаций. Установка трубки обычно ложится на плечи профессионалов.

На фото вы видите изображение трубки аудиодомофона

Каждый тип защитного средства требует определенную трубку, так как для разных устройств нужно прокладывание определенного количества проводов.

Если используется цифровой домофон, то в таком случае вам понадобиться один кабель, который прокладывается от цифровой панели. При помощи отдельных его ветвей он подключается к каждой отдельной квартире. Если в доме вмонтирован домофон координатно-матрического типа, то тогда установка предполагает прокладывание проводов, равных количеству квартир в подъезде.

В чем разница квартирного домофона и аппарата в доме

Для подъезда:

Домофоны, рассчитанные на большое количество абонентов, монтируют в многоквартирных домах. Для одного подъезда необходимо подключить один аппарат, который будет подавать сигнал всем абонентам.

1. Новая квартира подключается к общей сигнальной сети.
2. При наборе номера квартиры коммутатор передает сигнал на микропроцессор, который определяет наличие номера в базе данных.
3. Если номер найден, визитер соединяется с приемным устройством в квартире.

Для частного дома:

1. Домофоны для небольшого количества абонентов устанавливаются в частные дома или другие некрупные объекты.
2. Клавиатура аппарата – это одна кнопка для вызова. При нажатии визитер соединяется с консьержем, охраной, сторожем или хозяином дома и представляется с объявлением цели посещения.

Квартирные и домовые аппараты

Квартира с домофоном

Домофон подъездный – это аналоговая или цифровая мини-АТС:

1. Аналоговый координатно-матричный аппарат обеспечивают связь и управление электронным (электромеханическим) замком, а также пропускает жильцов в подъезд. При работе используется однотипный ключ. Подключается к квартире парой проводов. Первый находит регистр десятков в номере (второе число), второй определяет регистр единиц (первое число). По подъезду протягивается многожильный кабель, который подключает требуемый провод от панели вызова с домофонами к коммутатору. Коммутатор после срабатывания кнопки с номером квартиры соединяет устройство с нужным помещением.
2. Работа цифрового аппарата похожа на работу аналогового устройства и отличается только тем, что квартирные номера кодируются в двоичной системе исчисления. Ее применение позволяет связываться с квартирами в доме при помощи двужильного кабеля. Такое решение делает монтаж, обслуживание и ремонт проще и быстрее. Коммутатор соединяет квартиру с определенным номером с домофоном, имеющим такой же номер. Функционал позволяет включить дополнительные опции: внутреннюю связь между квартирами и жильцами и диспетчером.

Схема коммутации домофона на этаже

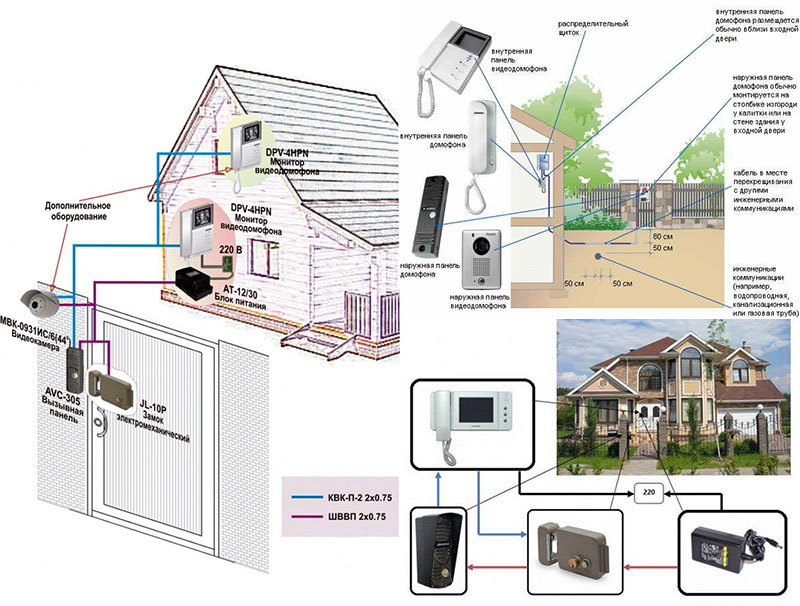

Домофон в коттедже

Устройство связи, установленное в частном доме, использует схему с электромагнитным реле. Коммутируются переговорный кабель и силовые цепи исполнительных элементов. Пользуются домофоном, рассчитанным на небольшое количество абонентов, так:

1. Визитер нажимает сигнальную кнопку на панели связи.
2. Контакты замыкаются, сигнал поступает на домофон.
3. Хозяин нажимает кнопку связи или снимает домофонную трубку, в это время электромагнитное реле коммутирует цепи для поочередного или одновременного диалога (зависит от модели).
4. После распознавания личности посетителя хозяин открывает входную дверь сам или дистанционно.

Подключение домофона на даче или в коттедже

Общие сведения

Телефон для записи видеороликов предлагает больше возможностей, чем обычная внутренняя связь. Конечно, не бесплатно – цена видеодомофона соответственно выше.

Установка входа видеодомофона включает в себя внешнюю панель (с дождевой крышкой или без нее) с кнопкой вызова, динамиком, микрофоном и камерой. Внутренняя камера с монитором на несколько дюймов, кнопка открытия двери, кнопки для дополнительных функций и регуляторы для регулировки резкости и яркости изображения.

Миниатюрная камера с большим углом обзора помещается в кассету с дверной станцией, а внутри здания установлен миниатюрный монитор. Он может быть цветной или черно-белый. Камера обычно включается после нажатия кнопки на дверной станции. В некоторых видеодомофонах его можно активировать, нажав кнопку рядом с домофоном. В дополнение к миниатюрному монитору вы можете подключить дополнительный монитор или даже телевизор к домофону.

Блок видеоданных может записывать изображения. Когда мы не дома и камера запускается нажатием кнопки, она будет передавать записанное изображение в память вместе с датой и временем его регистрации. Таким образом, вы можете увидеть, какие у вас гости, когда вы вернетесь.

Существуют также более технически совершенные системы. После активации соответствующей функции в видедомофоне камера автоматически регистрирует изображение во время нашего отсутствия, запоминая его через определенные промежутки времени – это называется мониторингом. Устройства, оснащенные камерами инфракрасного диапазона, позволяют наблюдать за областью без дополнительного освещения даже ночью.

Возможные неисправности квартирных трубок

Устройство квартирное переговорное (УКП) вполне надёжный прибор, который может прослужить много лет, но некоторые дефекты, в процессе эксплуатации, возникнуть могут.

К наиболее распространённым дефектам, относятся следующие:

• Механические повреждения трубки
• При снятии трубки вызов сигнал вызова не отключается
• Не срабатывает кнопка управления замком
• При нажатии кнопки замка вызов сбрасывается
• Плохая слышимость

Стоимость трубки для домофона начинается от 270-300 рублей, поэтому при сильныхмеханических повреждениях проще приобрести новое устройство, чем ремонтировать разбитый или треснутый корпус. Когда при снятии трубки сигнал вызова продолжает звучать, голосовая связь с посетителем отсутствует и не срабатывает кнопка электронного замка, это значит, что не исправен переключатель снятия трубки.

Если электронный замок срабатывает только после нескольких нажатий, то неисправным оказывается микровыключатель. Кнопка открытия двери может находиться непосредственно на трубке. В этом случае микровыключатель запаян на печатной плате. Его замену можно выполнить самостоятельно. Нужно поочерёдно прогреть паяльником четыре контакта отжимая при этом корпус плоской отвёрткой. Достаточно просто меняется кнопка, расположенная на основной панели.

Причиной сброса вызова при нажатии кнопки электронного замка может быть обрыв провода, идущего от динамика. При возникновении каких-либо неисправностей следует сначала проверить надёжность всех паек в трубке, и подключение линии к ламели на задней стороне настенного блока. Плохая слышимость может быть связана с дефектом микрофона или динамика, а так же с загрязнением подстроечного резистора «Баланс» на плате трубки. Этот потенциометр есть не во всех моделях, но если он установлен, можно, запомнив положение движка, повращать его влево-вправо. Во многих случаях нормальная слышимость восстанавливается.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

• аудиодомофоны;
• видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку. Выходное напряжение и мощность блока питания должны соответствовать параметрам замка

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Как подключить видеодомофон?

Если требуется собрать домофонную систему своими силами, то следует соблюдать схему подключения, прилагающуюся к каждому изделию, иначе изображение и звук будут сильно искажены либо и вовсе отсутствовать. В худшем случае камера вызывной панели и монитор выйдут из строя: внезапная подача +12 В на провод видеосигнала оборачивается порчей видеоплат. Цифровые же видеодомофоны защищены от таких ошибок: интерфейсные и питающие коннекторы сделаны по-другому.

Камера видеоглазка вызывной панели по своим параметрам должна соответствовать монитору абонентского блока. Панорамный видеоглазок высокого разрешения и терминал с уменьшенным дисплеем несовместимы: рассмотреть разборчиво гостей не удастся. Видеоглазок же низкого разрешения растянет изображение на слишком большом экране.

Подъездный домофон предполагает врезку и фиксацию общедомовой вызывной панели в конструкцию входной двери. Частная домовая система предусматривает врезку простейшей вызывной панели в ворота или во входную дверь.

При модернизации уже существующей домофонной системы (добавление дополнительной вызывной панели на другой двери, если входов несколько) может потребоваться вскрытие мониторного блока.

Длина кабеля для частных систем не должна превышать 20 м, для многоквартирных домов кабель может достигать длины 70 метров.

Для установки видеодомофона в подъезде своими руками необходимо следовать предложенной ниже инструкции.

В случае добавления нового абонентского домофонного терминала к подъездному домофону, запущенному ранее, необходимо сделать так, как описано ниже.

Устройство трубки домофонов Визит

Домофонная система включает в свой состав два основных узла – это вызывное устройство, которое располагается на входной двери и абонентский модуль, который обеспечивает связь между владельцем дома или квартиры и гостем.

Чтобы пользоваться абонентским устройством и поддерживать звуковую связь используется трубка домофона. Она представляет собой устройство, с помощью которого реализуются следующие функции:

• звуковой вызов владельца квартиры;
• поддержка дуплексной связи между владельцем квартиры и посетителем;
• управление кнопкой открывания электромеханического замка входной двери;
• управление громкостью вызова.

Трубка для домофона Визит представляет собой устройство, отличающееся простой конструкцией, высокой надежностью и длительным эксплуатационным периодом. В состав этого устройства входят следующие элементы:

• корпус трубки;
• кнопка для переключения громкости вызова;
• кнопка для открывания замка;
• динамик и микрофон;
• электронная плата управления;
• держатель трубки.

Как прокладывать кабеля?

Провода и кабеля можно проводить с помощью специальных труб из гофры, а также используя пластиковые или металлические трубы.

Первый вариант отлично подойдет, если вам надо протянуть провода снаружи или за стеной из гипсокартона, также дополнительной возможностью будет укладка проводов с помощь кабель-канала.

Под землей лучше всего использовать трубы из полиэтилена с низким давлением и закапывать их стоит примерно на глубины в полметра.

Помните, что при прокладке кабеля для домофона силовые и сигнальные провода не стоит размещать в одном месте, при их близком расположении с большой вероятностью появятся наводки в виде звуковых сигналов во время разговора и помех на видеосвязи.

Вот еще немного советов, которые помогут качественно установить домофон:

• При монтаже на концах проводов оставляйте немного длины для запаса, сейчас это поможет в более простой установке, а в будущем значительно облегчит ремонт
• Если общий провод приходится соединять из нескольких частей, то следует использовать паяльник и специальные трубочки для термоусадки
• При прокладывании провода к открывающему замку появится изгиб, на его место следует надеть гибкую защиту

Наиболее распространенные модели

В нашей стране оборудование для домофонных систем поставляет несколько крупных компаний. Среди них можно выделить таких производителей как ООО Метаком, группу компаний VIZIN (Визит). Обе компании предлагают комплексные решения по организации систем контроля удаленного доступа (СКУД). Обе фирмы представляют широкий ассортимент домофонного оборудования.

На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации. Продукцию компаний отличает высокий уровень качества и инженерной проработки. Оборудование может функционировать в сложных погодных условиях нашей страны. Антивандальное исполнение обеспечивает высокую стойкость изделий.

Заключение

Таким образом, даже не профессионал сможет самостоятельно установить видеодомофон в доме или квартире. Самое главное – аккуратность на каждом этапе монтажа. Идеальный помощник в этом деле – инструкция, которая прилагается производителем к устройству. Ни в коем случае нельзя отклоняться от заявленных требований по типу применяемого проводника, по длине линии, по источнику питания и так далее.

Если все работы будут выполнены по правилам, то видеодомофон будет работать исправно. В противном случае постоянными будут перебои в работе, доступе к системе. Человек, который имеет определенные навыки работы с электросетями, сможет самостоятельно выполнить всю работу от А до Я. При возникновении определенных трудностей в ходе установки видеодомофона, рекомендуется обратиться к специалистам

Важно помнить о том, что некоторые модели домофонов в стоимости могут достигать 800-1000 долларов. Неправильная установка сложной системы может пагубно отразиться на функционировании домофона в будущем, приведя к финансовым потерям
