Особенности подключения розеток шлейфом

Пошаговая инструкция подключения и установки розетки

Берем в руки отвертку и выкручиваем болт между двумя гнездами, отделяем крышку от сердцевины. Видим, что в керамической основе, возле каждого контакта есть зажимы для подведения к ним жил провода.

Когда розетка с заземлением, то по бокам имеется п-образная скоба, расположенная «ножками» вверх, присоединяемая к сердцевине заклепкой. Она также имеет контакт, зажимаемый болтами.

Берем в руки нож и зачищаем концы провода от изоляции на 10-15 мм. Заводим в зажимы, обжимаем контакты

Важно хорошо это проделать, чтобы провода не болтались. Иначе розетка потом будет искрить, нагреваться, а корпус ее – плавиться и гореть.. Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Ставим рамку, прикрывающую винты, все подключения (она обычно защелкивается)

Прикручиваем осторожно до упора крышку. Не прилагаем большую силу, иначе она может треснуть, так как очень хрупкая.. После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

Также важно перед непосредственной установкой розеток ознакомиться с ПУЭ (своеобразной настольной книгой электрика), которые популярно поясняют, в какой комнате, на какой высоте, какое количество электрооборудования и устройств можно монтировать без риска перегрузки и травмоопасности. Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!

Нужно всегда помнить об этом!

Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!

Существующие способы подключения

Подключение группы розеток Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Еще один минус – расход кабеля. Для каждой розетки тянут отдельный провод от распределительной коробки. Длина получается значительной.

Последовательное соединение

Схема последовательного подключения розеток

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

1. К распределительной коробке от общедомового щитка подводят центральный кабель.
2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
3. Выбранная розетка подключается от кабеля распредкоробки.
4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Заземление – обязательный пункт. При последовательном соединении, если провод сгорит на одной точке, остальные получаются без защиты. Оптимальный способ соединить розетки между собой для заземления – смешанный. Основной кабель закрепляют под потолком, затем делают ответвления на каждую точку доступа.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Пример кольцевой проводки

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
3. В последнюю очередь проводят ответвления на каждую точку доступа.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток, естественно, потребуются инструменты. Их набор достаточно стандартен:

1. — уровень;
2. — кусачки;
3. — отвертка;
4. — нож с карандашом;
5. — перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Особенности прокладки кабеля

При прокладке кабеля для розеток Интернет должны соблюдаться определенные правила, содержание которых зависит от типа шлейфа, а также от места обустройства соединений. Для организации Интернет-сетей традиционно используются следующие виды кабельной продукции:

• витая пара UTP;
• оптоволоконные линии;
• коаксиальный кабель.

Помимо вида соединения при его оформлении важно обратить внимание на тип жилы и способ экранирования всего кабельного изделия. Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

В них учитываются следующие особенности монтажной процедуры:

Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

Витую пару UTP допускается укладывать с максимальным радиусом изгиба не менее 8-ми внешних диаметров. Нарушение этого требования приведет к разрушению изоляции и увеличению внешних наводок

При прокладке экранированного кабеля важно убедиться в целостности его защитной оплетки

Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения.

Прокладка витой пары в квартире

Прокладка линии от точки доступа в сторону ПК или распределительного устройства выполняется единым кабелем без образования стыковых соединений. Ввод витой пары в квартиру организуется через отверстие в стене, смежной с общим коридором. Оно оформляется пластиковой гильзой, вырезанной из трубы подходящего диаметра.

На участке трассы от этажного щитка и до ввода в квартиру кабель прокладывается в коробе. Таким же образом оформляется его открытая проводка внутри на стенах квартиры. В этом случае вместо короба могут применяться стандартные кабельные каналы или плинтуса особой конструкции (с пустотами для укладки проводов).

Они имеют съемные крышки, которые после размещения в нишах витой пары просто защелкиваются. Далее кабель проводится до места его подключения к розетке RJ 45.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельном подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» — провода с белым оттенком;
• «нуль» — изоляция окрашена в синий цвет;
• «заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Полезные советы

Для двойной экономии одинарные экземпляры заменяют на двойные или на блоки, состоящие из нескольких точек при условии подключения маломощных приборов (как подключить тройную розетку?).
Устанавливая проводку открытого типа, применяют защитный кабель-канал для предохранения от пыли, влаги и механического воздействия

Обращают внимание на штепсели и вилки прибора, который будет подключён к новой точке. Гнёзда и штифты располагаются под определёнными углами, вилка подключается в одном положении

Устанавливая розетку с заземлением, чтобы исключить поражения электротоком, сначала прикладывают заземляющий штифт вилки к заземляющему пазу, затем происходит включение электропитающих проводов.
После окончания монтажа дополнительной точки перед использованием бытового прибора проводят диагностику сети мультиметром.
Для надёжности контактов используют провода из одного материала.
Стандартами разрешена только вертикальная прокладка проводки.

Подключение тройных розеток

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

1. Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
2. Индикаторной отверткой находят фазу и нейтраль.
3. Выключают питание от щитка.
4. Проделывают перемычки от одного розеточного механизма к другому.
5. Кабель защиты подкидывают на контакты заземления (желто-зеленые).
6. Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
7. Соединения фиксируют при помощи винтов.
8. Жилы скручивают внутрь короба.
9. Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без

Тройную розетку в один подрозетник при наличии заземления подключают так:

1. Обесточивание помещения и проверка поступления тока индикаторной отверткой.
2. Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
3. Из ниши удалятся мусор.
4. С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
5. Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
6. Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
7. Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

Общие сведения о подключении шлейфом

Перед электропроводкой делают расчет, разрабатывают схему с точками подключения. Для этого устанавливают параметры по:

1. Типу розеток.
2. Количеству электрических приборов.
3. Мощности.
4. Размерам комнаты.
5. Планировки.

Графическое распределение покажет, где будут стоять распределительные коробки с выключателями и розетками. Путь проводников прокладывают по вертикальным и горизонтальным линиям, изгибы идут под углом в 90 град. Глубина и ширина штробов не больше 3 см. Расстояние между точками соединения не должно превышать 3 метров. Схематическое расположение проводников сохраняют, это пригодится при проведении ремонтов.

Основная информация о работе заложена в порядке выполнения электропроводки. Сюда входит:

1. Подготовка рабочего места.
2. Разметка на стенах каналов для проводников, чтобы выполнить штробление.
3. Разработка выемок.
4. Прокладка проводов от коробки распределения к каждому подрозетнику в последовательном порядке.
5. Монтаж розеток.
6. Обустройство ответвлений, чтобы подключить проводник с нулевым и фазным кабелем.
7. Соединение фаз с устройствами.
8. Прикрепление клемм изделий с коробкой.

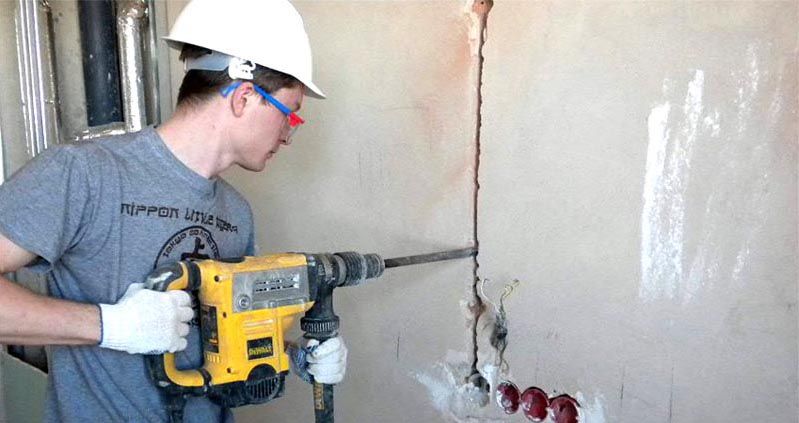

Самой трудоемкой работой является выдалбливание в стенах каналов и отверстий. Для этого используют набор инструментов в виде:

1. Молотков.
2. Зубил.
3. Болгарок.
4. Дрелей.

Электропроводку выполняют электрики с соблюдением норм и техники безопасности. Не подготовленным людям лучше не заниматься опасными, для окружающих и собственного здоровья, действиями.

Обжимка внешней розетки

Если в квартире или в офисе уже сделан ремонт, то придется использовать внешние розетки. Стоят они чуть дешевле, чем прошлые варианты. Единственный минус в том, что вам придется дополнительно заводить кабель по специальному кабель каналу.

Раскручиваем розетку и видим две схемы обжимки: 568A и 568B. Обжимать мы будем по «В» схеме – смотрим в самый левый и правый бок. Схема по картинке:

• Слева:
  • Бело-оранжевый.
  • Оранжевый.
  • Бело-зеленый.
  • Зеленый.
• Справа:
  • Бело-синий.
  • Синий.
  • Бело-коричневый.
  • Коричневый.

Ножи тут находятся в открытом виде, и ничем сверху не прихлопываются. Теперь встаёт вопрос: а как обжать эту интернетовскую розетку? Для этого нам понадобится специальный сетевой кросс-нож.

Если его нет, то можно воспользоваться канцелярским или строительным ножом. Просто вставляем проводок в паз и сверху немного надавливаем на него, чтобы он вошел в нож. Как только вам удалось соединить воедино розетку и провода – можете собирать её и прикручивать к стене.

Разновидности

Розетки классифицируются в зависимости от особенностей конструкции:

1. Закрытые и открытые модели. Первые рекомендуется использовать в комнатах для детей. Вторые же классические розетки без закрывающих шторок.
2. Варианты с заземлением или без него. В первом случае владелец дома обеспечит защиту от перепадов напряжения. Приборы будут в целости и сохранности.
3. Накладные и скрытые изделия. Первые устанавливаются взамен существующих розеток, а вторые монтируются во время ремонта, предусматривается их расположение еще при создании проекта.
4. Встречаются и запрограммированные модели, полярные или стандартные. Запрограммированные устройства включаются и отключаются согласно установленному таймеру. Но чем проще конструкция, чем меньше функционала, тем проще их установка. Выбор модели напрямую зависит от того будет ли монтаж производится своими усилиями или с помощью мастера.

Каждый тип со своей маркировкой, что позволяет подобрать подходящий вариант. Например, «А» указывает, что прибор американского производства, а вот «В» подтверждает наличие заземляющего контакта. Корпус каждой розетки выполнен из прочного термического пластика. С декоративной точки зрения используются вставки, изделия выполняются в разных цветах.

Накладная 2 х местная с заземлением

На корпус такой модели выводятся контакты, которые необходимы для защиты электроприборов. Защищает такая розетка и человека от возможного пробивания тока, который может случайно оказаться на пластиковом корпусе.

Для монтажа такой розетки не нужен дополнительный ремонт в квартире, она устанавливается взамен любой обычной модели.

Проходная сдвоенная с крышкой

Условия эксплуатации прибора тоже определяют его выбор. Корпус устройства с закрывающейся крышкой, что позволяет защитить контакты от влаги. Маркируется такое изделие IP-44

Если же розетка будет использоваться на улице, стоит обратить внимание на изделие с маркировкой P-55. Прочный корпус защищает от влаги и пыли

Внутренней установки

Внутренняя установка требует планирования размещения устройства еще во время ремонтных работ. В таких вариантах отверстия скрыты за шторками, которые в момент подключения сдвигаются в сторону. Такие розетки заземлены, ведь в помещении могут находиться детки. Только при одновременном нажатии срабатывают шторки. Даже если просунуть в розетку инородный предмет, она не сработает, потому опасности совсем не несет. Поэтому модели закрытого плана настолько популярны среди разновидностей двойных розеток.

Последовательное соединение ламп накаливания.

Последовательное соединение ламп накаливания в домашнем быту используется редко. В свое время я подключал две лампы последовательно у себя в подъезде, но это был единичный случай.

Тут ситуация была такая, что подъездная лампа перегорала с периодичностью в один месяц, и надо было что-то делать.

Обычно, в таких случаях лампу включают через диод, чтобы она питалась пониженным напряжением 110В и долго служила. Вариант проверенный, но при этом сама лампа мерцает, да и светит в полнакала.

Когда же стоят две последовательно, то они так же питаются пониженным напряжением 110В, не мерцают, долго служат, светят и потребляют энергии как одна. Причем их можно развести по разным углам помещения, что тоже плюс.Но повторюсь – это редкий случай.

Посмотрите на рисунок ниже. Здесь изображены две схемы последовательного соединения ламп накаливания. В верхней части рисунка показана принципиальная схема, а в нижней части – монтажная. Причем для лучшего восприятия, монтажная схема показана с реальным изображением ламп и двужильного провода.

Здесь в линии коричневого цвета, лампы HL1 и HL2 соединены последовательно – одна за другой. Поэтому такое соединение называют последовательным.

Если подать напряжение питания 220В на концы L и N, то загорятся обе лампы, но гореть они будут не в полную силу, а в половину накала. Так как сопротивление нитей ламп рассчитано на питающее напряжение 220В, и когда они стоят в цепи последовательно, одна за другой, то за счет добавления сопротивления нити накала следующей лампы, общее сопротивление цепи будет увеличиваться, а значит, для следующей лампы напряжение всегда будет меньше согласно закону Ома.

Поэтому при последовательном соединении двух ламп напряжение 220В будет делиться пополам, и составит 110В для каждой.

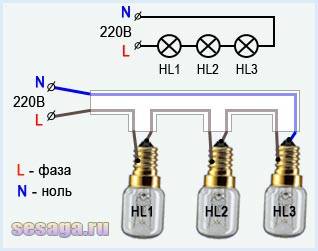

На следующем рисунке показаны три лампы соединенные последовательно.

На этой схеме напряжение на каждой лампе составит около 73 Вольт, так как будет делиться уже между тремя лампами.

Так же примером последовательного соединения могут служить новогодние гирлянды. Здесь из миниатюрных лампочек с низким питанием создается одна лампа на напряжение 220В.

Например, берем лампочки, рассчитанные на 6,3 Вольта и делим их на 220 Вольт. Получается 35 штук. То есть, чтобы сделать одну лампу на напряжение 220В, нам нужно соединить последовательно 35 штук с напряжением питания 6,3 Вольта.

P.S. Так как напряжение в сети не постоянно, то расчет лучше производить исходя из 245 – 250 Вольт.

Как Вы знаете, у гирлянд есть один недостаток. Перегорает одна из ламп, например, канала зеленого цвета, значит, не горит канал зеленого цвета. Тогда мы идем на базар, покупаем лампочки зеленого цвета, а потом дома по одной вынимаем, вставляем новую, и пока не заработает канал, перебираем его весь.

Вывод:

Недостатком последовательного соединения является то, что если выйдет из строя хоть одна из ламп, гореть не будут все, так как нарушается электрическая цепь.

А вторым недостатком, как Вы уже догадались, является слабое свечение. Поэтому последовательное соединение ламп накаливания на напряжение 220В в домашних условиях практически не применяется.

Проверка интернет-подключения

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Последовательное соединение розеток

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки.

Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя.

Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней.

Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).
