Как заставить воду двигаться? подключение циркуляционного насоса к системе отопления

Как подключить циркуляционный насос к электричеству – Строительство и ремонт

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей.

Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.

Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам

Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя).

Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки.

Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод.

Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством.

Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса.

Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Как выбрать циркуляционный насос

Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются под параметры каждой системы индивидуально.

Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:

Выбрать циркуляционный насос для отопления следуя этим правилам несложно. Расчеты элементарные. Но надо сказать, что данные цифры — среднестатистические. Если ваш дом в каком-то пункте сильно отличается от «средних показателей», надо делать поправки либо в сторону увеличения, либо в сторону уменьшения технических характеристик. Например, вы хорошо утеплили дом, мощность купленного ранее котла оказалась избыточной. В этом случае имеет смысл брать помпу с меньшей производительностью. В обратной ситуации — в доме в сильные холода зябко — можно поставить более производительный циркуляционник. Он временно решит проблему (в дальнейшем надо или утеплять или менять котел).

Подбор модели

При выборе конкретной модели обратите внимание на график с напорной характеристикой насоса. На графике надо найти точку, в которой пересекаются значения напора и производительности. Она должна располагаться в средней трети кривой

Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже)

Она должна располагаться в средней трети кривой. Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже).

На что еще обратить внимание

В технических характеристиках циркуляционных насосов есть еще несколько позиций, на которые стоит обратить внимание. Первый — допустимая температура перекачиваемой среды. То есть, температура теплоносителя

В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна

То есть, температура теплоносителя. В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна.

Стоит обратить внимание и на максимальное давление, при котором может работать насос. В системе отопления частного дома оно редко бывает выше 3-4 атм (это для двухэтажного дома), а в норме составляет 1,5-2 атм. Но все равно, обращайте внимание на данный показатель

Но все равно, обращайте внимание на данный показатель. На что еще обратить внимание — на материал, из которого сделан корпус

Оптимальный — чугунный, более дешевый — из специального термостойкого пластика

На что еще обратить внимание — на материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика. Тип и размер соединения

Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4

Тип и размер соединения. Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4.

Также стоит обратить внимание, на наличие защиты. Может быть защита от сухого хода. В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды

Если воды, нет, мотор перегревается и выходит из строя

В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды. Если воды, нет, мотор перегревается и выходит из строя.

Еще один тип защиты — защита от перегрева. Если мотор нагревается до критического значения, теромореле отключает питание, насос останавливается. Две эти функции продлят срок эксплуатации оборудования.

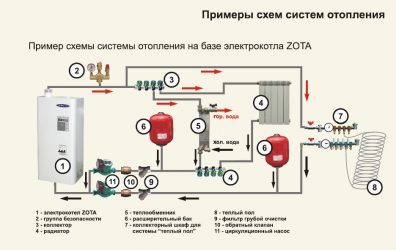

Схема подключения электрокотла к системе отопления своими руками

Электрический котел отопления состоит из теплообменника, металлической емкости и контроллера. Его особенность – преобразование электричества в нагрев теплоносителя (воды, масла или антифриза).

Такие приборы широко используются для обогрева офисов, складов, гаражей, магазинов и частных домов. Их плюсы:

1. Система регулирования мощности позволяет максимально точно скорректировать температурный режим в доме.
2. Бесшумны.
3. Работают только на электричестве, экологичны.
4. Безопасны ввиду отсутствия открытого огня.
5. Такие котлы лишены механизмов, непосредственно воздействующих друг на друга, а значит, устойчивы к износу.
6. Компактны.
7. Не требуют постоянного внимания.
8. Эффективны (КПД равен 100%).
9. Не требуют особого разрешения для самостоятельной установки.

Единственный минус – сбои в работе во время отключения или перепадов электричества.

С чего начать

Для того чтобы подключить электрокотел,  нужно составить схему обвязки. Ее вид определяется мощностью устройства и типом системы (одно- или двухконтурной).

Необходимое условие для установки такого теплогенератора – бесперебойное электроснабжение.

Где установить и как

Подключение электрического котла к системе отопления простое. Большое значение имеет напряжение, ориентируясь на которое, нужно правильно рассчитать схему установки и выбрать подходящую модель.

По мощности выделяется два вида: напольные и настенные. У первого мощность выше –  более 60 кВт.

Для электрогенератора любого типа мощностью более 12 кВт необходима трехфазная сеть. В остальных случаях достаточно двухфазной. При установке нижний патрубок должен располагаться ниже радиатора, чтобы вода (масло или антифриз) не задерживалась в системе.

Для установки чаще всего выбирают кухню либо какое-то нежилое помещение

Важно отсутствие на стене, где будет висеть котел, горючих материалов

Подготовка электрокотла

Нужно проверить:

1. Наличие повреждений корпуса (вмятин, царапин).
2. Состояние электропроводки. При обнаружении каких-то повреждений допускается временная скрутка проводов.
3. Отсутствие скоплений пыли.
4. Работу УЗО, которое необходимо на случай скачков напряжения. Возле котла в стену дома монтируется выключатель. К нему должен быть обеспечен открытый доступ.

Требования по монтажу оборудования

В системе с циркуляционным насосом обязательно должен быть установлен расширительный бак закрытого типа

Для длительной и надёжной работы системы принудительной подачи теплоносителя надо правильно выполнить монтаж циркуляционного насоса и элементов его обвязки.

1. В системе должен быть установлен расширительный бак, который соединяют с обратным трубопроводом.
2. Для того чтобы предотвратить образование воздушных пробок внутри насоса, вал его двигателя надо располагать в горизонтальной плоскости. В противном случае возможно ухудшение охлаждения и смазки движущихся частей агрегата, вследствие чего он может выйти из строя.

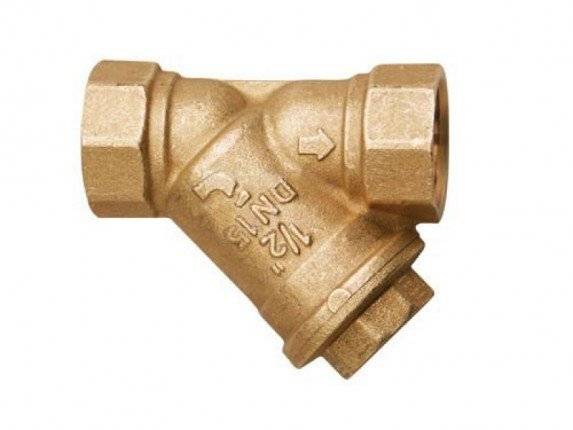

3. Перед насосом обязательно надо установить фильтр грубой очистки. Его использование способствует увеличению срока службы оборудования благодаря фильтрации теплоносителя от абразивных частиц, неизбежно появляющихся во время работы отопительной системы.

При монтаже фильтра-грязевика своими руками обязательно соблюдайте направление движения жидкости. Рекомендуется устанавливать защитный элемент пробкой вниз. Так он не будет создавать дополнительного сопротивления движению теплоносителя, а кроме того, облегчается его очистка от грязи.

Применение фильтра грубой очистки сбережёт лопасти насоса от преждевременного износа

Особенности установки насоса в системе с естественной циркуляцией теплоносителя

Для того чтобы обеспечить работоспособность отопления при отключении электричества, необходимо создать минимальное гидравлическое сопротивление на всех участках контура. Нормальному движению теплового агента препятствуют любые повороты и перепады высот магистрали, сопротивление запорного оборудования и уменьшение сечения трубопровода. Поэтому при монтаже циркуляционного насоса соблюдают следующие требования:

• врезку выполняют без размыкания основного контура, в параллель ему. Необходимый диаметр трубопровода должен быть не менее 32 мм, а сечение труб для подключения насоса – на четверть меньше;
• перед помпой и после неё устанавливают запорную арматуру, чтобы при неисправности оборудования можно было его демонтировать без необходимости сброса теплоносителя;
• на участке между врезками насоса монтируют шаровой кран, который перекрывают во время принудительной подачи теплоносителя. В противном случае он будет циркулировать по малому кругу, между местами врезки помпы.

Правильное расположение элементов обвязки циркуляционного насоса

Автоматизировать процесс переключения при отсутствии электричества поможет обратный клапан, установленный вместо шарового вентиля. Так называемый байпас будет закрыт до тех пор, пока насос не выключится и давление перед клапаном не превысит усилие рабочей пружины.

Установкой обратного клапана можно автоматизировать работу байпаса

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый»циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

• блочные;
• вертикальные;
• горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума

Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции

Принцип работы и конструкция реле давления

Рис. 2 Реле давления в разборе

Устройство является прибором, размещаемым в цепи питания электронасоса с замкнутыми в нормальном состоянии контактами. Оно подключается к водопроводной системе посредством штуцера с внутренним резьбовым отверстием. Жидкость в водопроводной магистрали через отверстие в штуцере давит на круглую резиновую мембрану, спрятанную под металлической пластиной. Мембрана в свою очередь передает усилие на скобу — круглую металлическую кнопку с двумя выступающими заостренными плоскими выступами по краям, расположенными перпендикулярно плоскости металлического диска. Выступы скобы при перемещении давят на металлическую пластину внутри корпуса с прикрепленной к ней пластмассовой насадкой с контактами. В результате насадка перемещается и происходит размыкание контактной группы.

Рис .3 Основные узлы реле: мембрана, скоба, контактная группа

Под крышкой прибора установлены два регулировочных узла — винтовые стойки разного размера и высоты с гайками и пружинами под ними. Большая стойка задает верхнюю границу давления, малая — диапазон между верхним и нижним порогом срабатывания («дельту»).

Электрические провода подключаются через два отверстия в его корпусе к клеммам, расположенным под крышкой.

Как работает агрегат

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

• На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
• На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
• Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

1. по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
2. перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
3. в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
4. резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
5. на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
6. чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

• выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
• если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
• монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
• когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
• теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
• после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Правила выбора циркуляционного оборудования

«Мокрый» вид циркуляционного насоса отличается меньшим уровнем шума. Противоположная ситуация с «сухим» ротором. При этом шум образуется не только в результате работы сугубо насоса, но и вентилятора, который отвечает за снижение температуры электродвигателя.

«Сухие» устройства монтируют в промышленных помещениях, а «мокрые» актуальны для жилых помещений. Ведь уровень шума, превышающий 70 дБ, будет оказывать негативное влияние на психологическое состояние проживающих в доме.

В обустройстве частных домов в приоритете «мокрый» вариант циркуляционного насоса. Его лопасти постоянно находятся в перекачиваемой среде, детали будут смазываться водой и прослужат 5 и более лет.

При включении прибора в открытую схему отопления следует обращать пристальное внимание на качество теплоносителя, не стоит пополнять его водой с наличием минеральных и органических включений. Вариант с «мокрым» ротором стоит меньше, чем аналог с «сухим»

Следует остановиться на первом, если система отопления не требует большой мощности

Вариант с «мокрым» ротором стоит меньше, чем аналог с «сухим». Следует остановиться на первом, если система отопления не требует большой мощности

Еще один критерий – показатель напора. Так, если для оптимальной работы замкнутой системы он находится в пределах 10 м, тогда подойдет «мокрый» ротор. Достаточно мощности в 25-30 м3 в час.

Когда же система отопления требует большего напора, тогда оптимальный вариант — насос с «сухим» ротором. В его конструкции ротор отделен от отопительного трубопровода сальником. Эта разновидность будет потреблять меньше электроэнергии, чем аналог с «мокрым» при одинаковой эффективности работы.

Узнать необходимую мощность насоса поможет следующая формула:

Q = 0,86 * P / dt

где:

Q – мощность насоса, м3/час;

P – тепловая мощность системы отопления, киловатт;

dt – разница между температурой воды до попадания в нагревательный прибор и после выхода из него.

Приведем конкретный пример. Пусть площадь жилого дома — 200 м2. Предположим, что система отопления двухтрубная. Чтобы поддерживать оптимальную температуру зимой, достаточно тепловой мощности в 20 киловатт.

По умолчанию dt  — 20 градусов по Цельсию. Этого показателя достаточно для примерных расчетов в домашних условиях.

В результате получаем 0,86 м3/час. Можем округлить до 0,9. Лучше все же перестраховаться от погрешности. А со временем циркуляционный насос изнашивается, поэтому и мощность будет меньше.

Еще один параметр оборудования — напор. Каждая гидравлическая система имеет сопротивление относительно потока воды. Эта характеристика и обуславливает необходимость использования прибора для обеспечения циркуляции теплоносителя в системе.

Параметры насоса должны предупреждать сопротивление отопительной системы и обеспечивать требуемую эффективность работы

Чтобы получить точное значение показателя гидравлического сопротивления, расчеты осуществляются по следующей формуле:

H=N*K

где:

N – количество этажей здания (подвал считается за этаж);

K – среднестатистические гидравлические расходы в расчете на один этаж дома.

K колеблется в диапазоне 0,7-1,1 метра водяного столба для двухтрубных систем отопления. А для коллекторно-лучевых его значение находится в пределах 1,16-1,85.

Например, двухэтажный дом вместе с подвалом имеет три уровня. Если вычисления выполняются непрофессионалом, тогда можно взять максимальное значение из указанных выше диапазонов. Для двухтрубной системы это 1,1 метра. То есть К вычисляем как 3*1,1 и получаем 3,3 м водяного столба.

В трехэтажном доме общая высота отопительной системы равна 8 метрам. Однако по формуле мы получили лишь 3,3 метра водяного столба. Этого значения будет достаточно, поскольку насос не отвечает за поднятие воды, а только за уменьшение негативных последствий сопротивления системы.

Подготовка сопутствующих монтажу материалов

К тросу предъявляются следующие требования:

• надежность и прочность, выраженные способностью выдерживать нагрузки, в 5 раз превышающие вес подвешиваемого оборудования;
• устойчивость перед разрушающим воздействием сырости, поскольку отдельные участки изделия находятся под водой.

Допускается использовать для гашения вибраций подручные материалы. Подойдет отрезок медицинского жгута или эластичного шланга. Подвешивать механизм на металлическом тросе или проволоке не стоит из-за вероятности повреждения крепления.

Следующий элемент, позволяющий правильно выполнить установку глубинного насоса в скважину, это кабель для снабжения оборудования электропитанием. Лучше брать провод с небольшим запасом по длине.

Подача воды из автономного источника к точкам потребления в доме осуществляется через водопроводную магистраль. Оптимальный вариант – полимерные трубы сечением 32 мм или больше. При меньшем диаметре невозможно обеспечить достаточный напор.

Допускается использовать металлический трубопровод при монтаже скважинного насоса. При этом резьбовые соединения обязательно уплотняются ФУМ-лентой, волокном из льна или специальным средством Tangit. Для дополнительного укрепления льняной подмотки применяется герметик на силиконовой основе.

Кроме того, перед тем как установить насос на скважину, нужно подготовить такие материалы:

• манометр;
• узел крепления, изготовленный из прочной стали;
• фитинги для фиксации электрического кабеля на трубной магистрали (можно использовать хомуты);
• обратный клапан;
• запорный вентиль, перекрывающий подачу воды, и т.п.

На выходном патрубке помпы устанавливается ниппельный переходник. В случае отсутствия в заводской комплектации насосного агрегата это устройство покупают отдельно.

При первичной прокачке скважины из нее удаляется большой объем сильно загрязненной жидкости. Для процедуры рекомендуется применять мощные модели, способные перекачивать грязную воду. После этого можно приступать к установке скважинного насоса стандартного исполнения для дальнейшей эксплуатации.
