Подключение насосной станции к скважине и колодцу, схемы и особенности

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

3. Подведите провода и зафиксируйте в клеммах.

4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

Правила монтажа

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

• внутридомовое помещение (подвал, подпол);
• кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
• полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Несколько полезных советов

При работе с трубами и фитингами нельзя обойтись без уплотнения резьбовых соединений. Как ни мудрили учёные мужи, изобретая альтернативные материалы для подмотки, а традиционный лён никому превзойти не удалось! Но в подмотке льном есть некоторые хитрости и кое-какие технологические новшества. Так, для надёжной фиксации льняной подмотки, нужно взять пучок подлинней, сделать на одном конце его петлю наподобие удавки, которую накинуть на конец резьбы, затянуть её, а свободный остаток намотать по ходу резьбы.

Для надёжного уплотнения и в качестве смазки стоит воспользоваться специальной уплотнительной пастой.

Применение уплотнительной пасты

Чтобы ПЭ труба при отрезании её ножницами не продавилась и не стала овальной, не нужно пытаться отрезать её сразу. Лучше, когда лезвие слегка войдёт в пластик, повернуть ножницы вокруг своей оси, постепенно увеличивая на них давление. Тогда труба останется круглой на срезе, что упростит установку фитинга.

рмнт.ру

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей

В первую очередь стоит обратить внимание на ряд следующих критериев

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Подключение

Перед тем, как подсоединить насосную станцию к скважине, необходимо определиться, где она будет размещаться.

Место установки

Возможно два варианта:

1. Подвал. Особо примечательным преимуществам такого месторасположения является возможность быстрого и постоянного доступа к оборудованию. Помещение должно быть отапливаемым для предотвращения замерзания воды. Сама станция помещается на специальный поддон или возвышенность для защиты от возможного подъёма грунтовых вод. Цена реализации такого способа дешевле, так как не используется уже готовое место хранения.

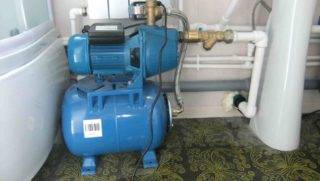

Станция водоснабжения в подвале

Совет: не рекомендуется устанавливать аппаратуру вплотную к стенам цокольного этажа. Потому что она вибрирует во время работы и может побить корпус.

1. Кессон – это вырытый ниже уровня промерзания почвы и обязательно утеплённый котлован непосредственно над сквакжиной шахтой. В таком случае происходит установка насосной станции в скважину. Такое расположение оборудования подойдёт в случае отсутствия в доме подвала или нежелания его занимать.

Схема обустройства кессона

Теперь рассмотрим, как установить насосную станцию на скважину. Для примера возьмём двухтрубную модель с эжектором.

Совет: если глубина шахты не превышает десяти метров, то вполне подойдёт однотрубный тип станции. Это позволит вам значительно сэкономить финансовые затраты.

Схема подключения насосной станции к скважине с использованием двух труб

Первым собираем эжектор, который представляет собой цельный чугунный узел с тремя выходами.

• В нижней его части монтируем фильтр из мелкой сетки.
• В верхнем секторе надеваем сгон необходимых размеров на пластиковый раструб.
• На выходном отверстии сгона устанавливаем бронзовую муфту для осуществления перехода на пластиковую трубу.
• При помощи пакли или фум-ленты гарантируем герметичность стыков.
• Копаем траншею на глубину ниже уровня промерзания грунта.

Земляные работы для устройства водопроводной системы

Монтируем в ней водопроводный трубопровод. При этом длину трубы следует выбирать с запасом.

Совет: рекомендуется дополнительно утеплить все элементы скважины. расположенные под землёй. Это предотвратит замерзание воды в случае возникновения сильных морозов.

• При помощи муфты один край обсадной тубы присоединяем к эжектору.
• Второй конец пропускаем через прямоугольное колено. Пустое пространство заполняем монтажной пеной.
• Трубу подсоединяем к угловому переходному элементу, который зафиксирован на наружной части водопровода.
• Собранный в одно целое эжектор опускаем в скважину.

Переходное колено, заполненное строительной пеной

Засыпаем траншею землёй. Сборка насосной станции на скважинном насосе завершена.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

• Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
• Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.

Контрольная закрутка ключом

Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

На что обращать внимание при выборе?

Основная проблема, с которой сталкивается владелец дачи, заключается в том, какая насосная станция будет подходящей для дачи. Чтобы не ошибиться с выбором, следует прислушаться к рекомендациям специалистов.

Как подобрать насосную станцию для дачи:

• Прежде всего, необходимо заранее рассчитать объем воды, который вы планируете расходовать, проживая на даче. По результатам расчетов необходимо сделать выбор в пользу бака подходящего объема. Если вода вам требуется не только для бытовых нужд, но и для полива растений, то следует выбирать емкость побольше.
• Также необходимо определить производительность насосной станции. Чем больше потребность в воде у владельца участка, тем более мощную насосную станцую необходимо выбирать для своей системы водоснабжения.
• Еще один момент, который требует внимания — глубина залегания водоносного слоя. Этот параметр также важен, поскольку он влияет не только на выбор вида насосной станции, но и на другие показатели мощности.

Находясь в магазине и выбирая насосную станцию для своей дачи, основное внимание необходимо обратить на такие параметры, как производительность и напор. Помимо этого, значение имеет давление, которое при работе может выдавать станция с учетом потерь

Под ними следует понимать понижение давления воды при ее прохождении по трубам.

Решая вопрос с тем, какую мини-станцию выбрать, необходимо обращать внимание на такой момент, как материал изготовления корпуса и бака насоса. Большинство моделей делают из обычной или нержавеющей стали, а также чугуна

Плюсами корпуса из нержавейки является то, что он устойчив к коррозионным процессам. Это позволяет установить насос на улице. Тихо работает насос с чугунным корпусом. Его установка может быть выполнена в одном из помещений дома. Однако в процессе эксплуатации необходимо периодически проверять целостность покрытия.

Многие современные модели содержат различные дополнительные функции. Например, насос может иметь фильтр для очистки воды или датчик сухого хода. Вторая функция особенно важна, поскольку при отсутствии подачи воды благодаря этой опции насос отключается, что исключает его перегрев и преждевременный выход из строя.

Следует понимать, что покупка и монтаж насосного оборудования для автономных систем водоснабжения – это достаточно дорогое удовольствие. Поэтому не стоит спешить с его приобретением. К задаче покупки насоса на дачу необходимо подходить основательно. Лучше правильно потратить деньги на качественный аппарат необходимой мощности, чем мучиться с ненадежным и слабомощным устройством. Еще до покупки следует решить вопрос, какие функции в насосной станции для вас самые важные, а без каких можно обойтись.

Выбирая насосную мини-станцию для своего участка, внимание следует обращать на такой параметр, как источник воды. Насосы могут устанавливаться на колодец или на скважину

Если расстояние до источника воды слишком большое, то в этом случае придется потратиться на установку скважинного насоса.

Выбирая насосную станцию для дачи, внимание обращать нужно и на гидроаккумулятор. Если число проживающих в доме людей небольшое, а количество кранов незначительно, то вполне достаточно будет приобретения гидробака на 24 литра

Если же в доме располагается сразу несколько источников водоразбора, то в этом случае оптимальным выбором будет гидроаккумулятор на 50 литров. Если владелец не планировал использовать много источников воды, а в процессе эксплуатации оборудования появились дополнительные, то это не является большой проблемой. Можно установить дополнительный гидроаккумулятор емкостью 24 литра.

Назначение и принцип работы насосной станции для скважины

Насосные станции – это специальные установки, которые состоят из двух частей – гидроаккумулятора и поверхностного насоса. Благодаря этому обеспечивается рабочее давление в трубопроводе, а это позволяет бесперебойно использовать стиральную машину или посудомоечную.

Поверхностный насос включается автоматически, как только уровень воды в гидроаккумуляторе (резервуаре) падает, а не каждый раз, когда открывают водопроводный кран. Такие конструктивные особенности ограждают домовладельцев от проблем нехватки воды. Еще одно преимущество гидробака – в случае аварийных или нештатных ситуаций всегда есть запас чистой жидкости из источника.

Принцип работы водонасосных агрегатов:

• Включается насос, который транспортирует воду в гидроаккумулятор. В течение этого времени в трубопроводе существенно возрастает рабочее давление.
• Как только домочадцы открывают любой кран, давление в системе падает до 2,2 бар, срабатывает реле давления и повторно запускает водяной насос для восполнения потраченных ресурсов в резервуаре.
• Как только все потери были компенсированы, давление в трубопроводе возрастает до 3 бар, снова срабатывает реле, которое отключает насос.

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате

Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Модели

• Джилекс.
• Вихрь.
• Ergus.
• Зубр.
• Gardena.
• Wilo SE.
• Karcher.
• Pedrollo.
• Grundfos.
• Wilo.
• Тополь.
• Unipump.
• Aquario.
• Водолей.
• Biral.
• SFA.
• Vortex.
• Waterstry.
• Zota.
• Belamos.
• Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

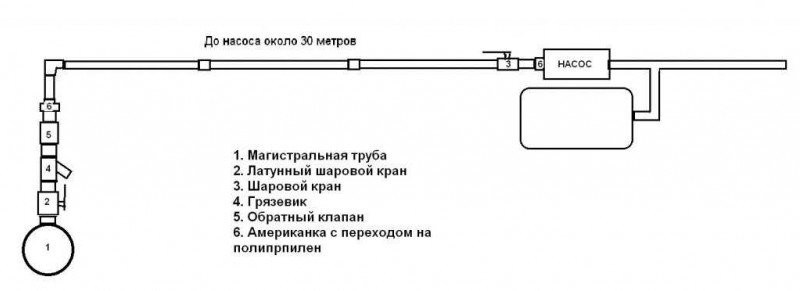

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

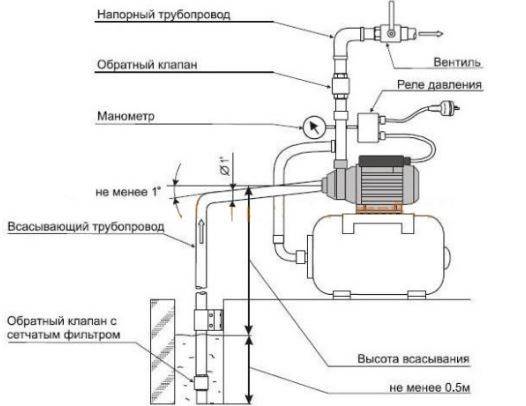

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Виды применяемых насосов

Водоподающие станции комплектуются несколькими видами насосного оборудования:

1. Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
2. Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.
3. С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
4. Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.

Какие элементы насосной станции можно изготовить самостоятельно

Чтобы уменьшить стоимость насосной станции, можно изготовить гидроаккумулирующий бак своими руками. В качестве корпуса используют газовый баллон или другую емкость цилиндрической формы. В таких устройствах мембрану не применяют, а выход воды организуют через сифонную трубку. Давление в воздушной подушке создают таким, чтобы насос включался при уровне, не допускающем попадания воздуха в систему. Подъем и стравливание давления осуществляют через ниппель, установленный в верхней части корпуса.

Вместо реле давления можно использовать датчики уровня. Насос включается при достижении нижнего значения, а выключается по сигналу верхнего. При этом давление в системе регулируют воздушной подушкой.

Плюсы и минусы насосной станции

У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании. Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.

Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.

Использование насосной станции для забора воды из колодца целесообразно, если глубина зеркала воды в нем не более 7 – 8 м. Оборудование можно расположить в устроенном рядом боксе или в шахте колодца

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции

Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению

Насосная станция не требует множества дополнительных деталей и механизмов – вот только фильтр очистки лучше ставить после станции, а не до
