Розетка с заземлением

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

1. Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
2. Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
3. Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

1. С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
2. Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

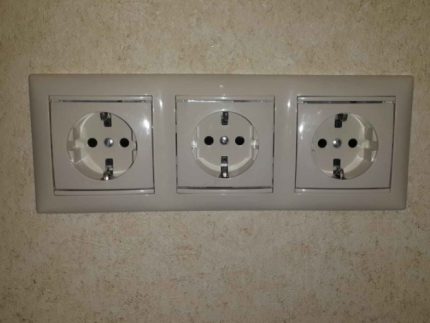

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

1. Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
2. Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

1. Винтовые. Степень затяжки провода регулирует человек.
2. Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

1. По количеству полюсов — двух и трех полюсные.
2. С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
3. По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
4. По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.
5. Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
6. По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
7. Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
8. По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой

Что такое заземление

Заземление — это намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях в основном устанавливаются заземленными. Раньше такие устройства называли евророзетками, технологии пришли с Европы.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль и землю. Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка часто встречается в старых домах, на дачах, но она постепенно заменяется на современную. Современные розетки отличаются от старых наличием третьего провода «земли».

Устройство розетки с заземлением

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

Как выбрать хорошую умную розетку?

Простая «СМС розетка» — оптимальный вариант для дачи, где далеко не всегда есть нормальный скоростной доступ в интернет

Первое, с чем следует определиться — с требуемым функционалом. Не следует покупать те розетки, в которых «есть всё на любые случаи в жизни» — стоят они дорого, по габаритам громоздкие, а в их настройках разобраться рядовому потребителю может быть не так просто. Поэтому изначально нужно прикинуть, сколько розеток планируется установить и для чего каждая из них будет использоваться. Например, GSM розетка с датчиком температуры будет актуальной не только для подключения электрообогревателей, а также для контроля температуры не только в доме, но и теплице, подвале, на производстве даже без подключения чего-либо к самой розетке.

Второе — это предел по мощности. Второе — это предел по мощности. Если в розетку планируется подключать водонагреватель, обогреватель, электрочайник, стиральную машинку, то нужна розетка с допустимой нагрузкой вплоть до 16А.

Третье — вариант дистанционного управления. Чаще всего покупают Wi-Fi розетки — они и самые дешёвые, и легко подключаются к интернету. Умная GSM розетка будет актуальной, если пользователь не всегда имеет доступ к интернету, так как устройства от него не зависят. Несомненным плюсом таких розеток является более дешёвое е жемесячное обслуживание по сравнению с другими. Есть ещё радиоуправляемые (или с BlueTooth-модулем), но они менее популярны, так как для управления ими нужно находиться в непосредственной близости от самой розетки. Да и функционал у них довольно скуден —управление через радиосигнал считается уже устаревшим стандартом.

Последний ориентир — это цена умной розетки. Экономить в этом плане не стоит. Особенно если планируется покупать розетку от какого-нибудь китайского производителя. Они стоят дешевле, но имеют ряд недостатков:

• качество и надёжность низкие (так как в производстве эти параметры практически ни один производитель не контролирует);
• понятных инструкций нет (а если и есть, то они либо на китайском, либо на ломаном английском языках);
• приложения для смартфонов, с помощью которого управляется розетка, крайне редко имеет русскоязычный интерфейс;
• в розетках, которые необходимо монтировать в стену, нестандартные габариты (соответственно, под традиционный «евростакан» они чаще всего не подходят).

Но сейчас есть и российские производители таких гаджетов. Все вышеуказанные недостатки в них отсутствуют, а что касательно качества, то их характеристики регулируются положениями ГОСТ, сомневаться в их надёжности не приходится. Средняя стоимость хорошей ведущей розетки — порядка 5 тысяч рублей, для ведомой — 3 тысячи. Если цена существенно ниже, то производитель явно сэкономил на материалах или на функционале.

Если контура заземления в многоэтажном доме нет

Причина: входные фильтры напряжения импортного оборудования специально создаются так, чтобы один вывод шёл на корпус. Это не дефект, просто по зарубежным нормам розетки с заземлением, сложностей не возникает. Если взяться рукой за батарею, а второй за корпус персонального компьютера, станет понятным, почему подключить двойную розетку без заземления перед системным блоком не станет лучшим вариантом

Железо реально и больно кусается – поверьте (Внимание! Опасно для жизни)!

По западным нормативам на корпус фильтруются гармоники напряжения, чтобы уберечь аппаратуру от вредного действия выброса и провалов напряжения. Потому конструкция фильтров получается максимально эффективной и простой. Заземление требуется организовать, исходя из мер безопасности.

Любопытной фишкой считается устройство микроволновых печей. На корпусе располагается потенциал, причём факт, что мелкая ячеистая сетка на дверце из металла через петли требует заземления. В противном случае половина излучения отражается внутрь камеры и жарит курочку, вторая – проходит и вредит здоровью. А волна 2,4 ГГц отлично поглощается клетками организма в силу впитываемости её энергии молекулами воды. Розетка с заземлением на кухне не делается единственной. Разряд свечи варочной поверхности с электророзжигом тоже пробивается на корпус.

Установка розетки

Без розеток с заземлением собственное жилье не считается безопасным. Если контура с заземлением в доме нет, требуется решить ситуацию:

1. Частники могут вкопать в огороде раму из стали и завести туда толстую шину, чтобы снимать потенциал. Электростимуляция пойдёт на пользу картошке.
2. Контур, как правило, присутствует даже в советском доме. Везде стоит заземлённый громоотвод. Если брать систему TN-C-S, правилами стандарта разрешается нулевую шину заводить на контур громоотвода. Рекомендуется скинуться подъездом на проект, оплатить 50 метров кабеля по погонной цене 30 рублей и наслаждаться благами цивилизации. Основание: ПУЭ 7, где говорится, что при проведении реконструкции жилой дом заземляется по системе TN-S или TN-C-S. Первое не представляется возможным, а второе обретём описанными выше действиями.
3. Очередным вариантом становится возможность сделать ветку самостоятельно. Для этого нельзя использовать водопровод, канализацию или газовые трубы (не забываем про ПУЭ 7). Согласно нормам можно провести изоляцию через арматуру плит, при надёжном заземлении. Допустимо попробовать временно решить сложности, вбив кол под окном и заведя на него шину. По нормам хорошее заземление демонстрирует сопротивление на почву не более 4 Ом, а организовать подобное не выйдет при помощи единственного штыря. Либо зарыть на 7-8 метров. Согласитесь, подвиг не под силу обычному человеку.

В итоге выходит, что временно решить ситуацию с заземлением розеток возможно при помощи перемычек между нулевым проводом и боковой клеммой, продолжая совместно с соседями изыскивать пути решения ситуации. Помните важную вещь: бытовая техника, контактирующая с водой, подключается через дифференциальный автомат защиты. Если нуль и земля совпадают, устройство работать корректно не станет. Удваивается, как следствие, шанс заработать сильный разряд.

Установка накладного варианта: пошаговый инструктаж

Для начала разберем процесс подключения накладной розетки к кабелю, скрыто проложенному в плинтусном коробе.

Галерея изображений

Фото из

Розетка от Schneider Electric из коллекции Этюд

Подготовка кабеля к подключению устройства

Разборка электроустановочного оборудования

Составляющие электроустановочного устройства

Подготовка проводки к подключению розетки

Разметка точек крепления розетки

Свердение отвестий в стене по разметке

Установка дюбелей в пробуренные отверстия

После выполнения подготовительных действий можем смело приступать к подключению механизма розетки к проводке с заземлением.

Галерея изображений

Фото из

Крепление монтажной площадки и механизма

Подключение устройства к проводке

Подготовка лицевой части к креплению

Крепление лицевой части корпуса розетки

Зачем нужны розетки с заземлением

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению в соответствии с требованием техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение: при коротком замыкании, нарушении изоляции проводов и др.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

В производственных зданиях так и делают: по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях – медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и в жилых помещениях. Однако, при всей надежности такой схемы говорить о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так. Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире, превратив двухпроводную электропроводку в трехпроводную – фаза, ноль и земля. При вводе же новой линии электропроводки необходимо сразу использовать трехжильный кабель – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник.

В качестве заземляющего проводника рекомендуется использовать медный изолированный провод, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

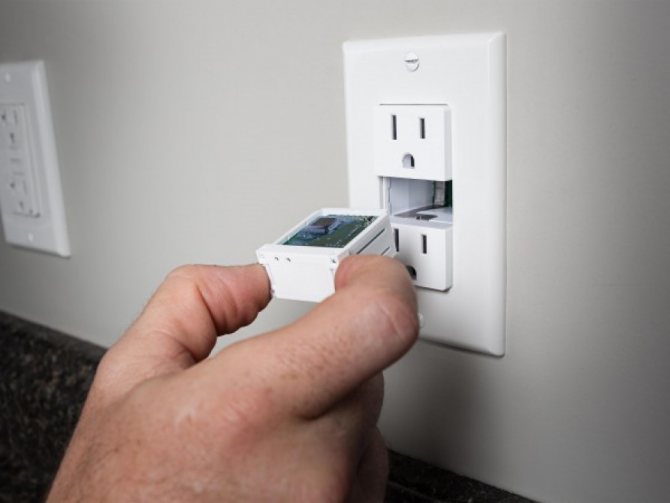

Виды умных розеток

Чем совершеннее устройство, тем шире возможности дистанционного управления и информативность

Условно все умные розетки классифицируются по следующим факторам:

• По типу монтажа. Больше распространены розетки-накладки, которые подключаются напрямую в обычную (или через удлинитель). Второй вариант — «умный разъём», представляющий собой розетку для монтажа в подстаканник, в этом случае визуально она ничем не отличается от обычной.
• По формату штепселя. Встречаются с евро-выходом и «международные», к которым можно подключить любую вилку.
• По принципу работы. Бывают ведущие (Master) и ведомые (Slave). Ведущие способны работать полностью самостоятельно, а вместе с этим управлять другими. Ведомые — это те, управление которыми выполняется с других устройств (ведущая розетка, Wi-Fi-роутер и подобные).
• По типу управления. Самые распространённые — Wi-Fi розетки, которые подключаются к интернету через Wi-Fi. Менее распространены GSM розетки, управление которыми выполняется посредством GSM-команд (звонок на определённый номер, СМС с командами) или же они вовсе подключаются к интернету через сотовую сеть (для чего в них нужно ещё устанавливать SIM-карту). В отдельную категорию стоит выделить универсальные умные розетки, которые имеют сразу несколько вариантов дистанционного управления, но стоят они на порядок дороже и по габаритам больше.
• По функционалу. Самая простая умная Wi-Fi розетка поддерживает только дистанционное включение/выключение, передачу уведомлений о наличии/отсутствии электричества в сети. Более функциональные также имеют интегрированный ваттметр, термодатчики, GSM-модули, а в некоторых и вовсе встречаются детекторы дыма!

Ещё стоит упомянуть об ограничениях на максимальную силу тока. В большинстве случаев она составляет всего 10А, то есть, подключать к таким розеткам приборы, потребляющие 2 квт электроэнергии или более — опасно. Если же нужно управлять работой того же водонагревателя или стиральной машинки, то допускается использовать умные розетки с предельной нагрузкой от 25А или выше (и подключаются они исключительно напрямую к щитку).

Однако, умные розетки от компании Телеметрика отличаются повышенной максимальной силой тока при 220 В до 16А. Также компания производит розетки для приборов с энергопотреблением до до 3,5 квт.

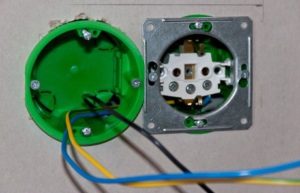

Встраиваемая розетка с заземлением

Далее действуют так:

• снимают электропитание на щитке;
• при помощи перфоратора, либо молотка и зубила, подготавливают место под подрозетник и примеряют его;
• посредством алебастра закрепляют подрозетник на его штатном месте;
• подсоединяют идущие к розетке провода, предварительно залудив их;
• скручивают шурупами розетку с подрозетником;
• проверяют исправность заземления.

• Схема подключения проходного выключателя: принцип работы и варианты установки выключателя особого типа

• Как выбрать и установить электрический распределительный щит — советы по сборке и монтажу основных элементов своими руками

• Виды распределительных коробок для электропроводки — устройство, монтаж и правила прокладки электрокабелей

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

• Прокладка проводов и кабелей осуществляется:
• по стеновой или потолочной поверхности;
• с использованием коробов;
• с применением труб;
• внутри электрических наличников;
• внутри плинтусов.

Подключать несколько быстроразьемных конструкции можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки. Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Подключение

Не обязательно быть профессиональным электриком для того, чтобы установить или заменить розетку с заземлением. Главное уметь пользоваться инструментом и знать несколько правил.

• Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения

• Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования

• Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

Схемы подключения розеток с УЗО

Способы подключения розеток со встроенным УЗО могут быть разными. Они зависят от количества подключаемых устройств, расположения проводов и наличия шины заземления

Важно подключить розетки в доме так, чтобы обеспечить максимальную безопасность жильцов и соблюсти все электротехнические нормы

Единственная розетка с заземлением

Наиболее простая схема встраивания розетки с УЗО в домашнюю электросеть включает всего лишь одно устройство. К нему подходит не только фаза и ноль, но и провод заземления. Такая схема позволяет обеспечить двойную защиту человека.

Схема с единственной розеткой является наиболее простой и дешевой. При необходимости в неё через удлинитель можно подключить любую бытовую технику

Заземление служит пассивным способом обезопасить человека от удара током при контакте находящимся под напряжением бытовым прибором. При этом основной поток электронов уходит в землю, но человек все равно подвергается опасности. А устройство защитного отключения позволяет исключить практически все риски для здоровья в вышеописанной ситуации.

Главным достоинством схемы с заземлением является возможность для тока беспроблемно стекать в землю, что приведет к мгновенному срабатыванию УЗО. При отсутствии такой утечки проводником будет выступать человек, который соприкасается с поверхностью под напряжением. Это может привести к чувствительному удару током.

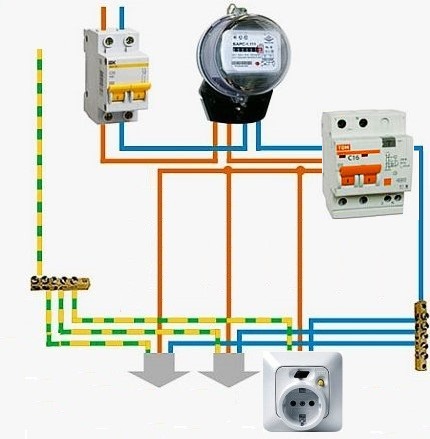

Система подключения розетки через дифавтомат

Двухуровневая система УЗО и дифавтомата является оптимальной с точки зрения удобства. Общий дифференциальный автомат обеспечивает дополнительную защиту всей квартиры не только от тока утечки, но и от сетевых перегрузок и коротких замыканий. Такую схему рекомендуется использовать в жилых помещениях с сильно разветвленной проводкой.

Дополнительное УЗО в виде розетки целесообразно устанавливать при частом отключении электроэнергии при срабатывании общеквартирного дифавтомата из-за одного бытового устройства

При срабатывании электромеханизма розетки произойдет её отключение без обесточивания всей квартиры, при этом остальные комнаты останутся под резервной защитой.

Дифавтомат может иметь такой же пороговый ток, как у розетки с УЗО, а может и больше (100 мА). При его одинаковом значении могут одновременно выбивать оба соединенных последовательно аппарата. Преимущества подключения розетки к заземлению остаются такими же, как и в предыдущей схеме без дифавтомата.

Одноуровневая система нескольких розеток

При подключении к сети нескольких розеток с УЗО принцип их работы не изменяется. Каждый прибор обеспечивает безопасность использования подключенной к нему бытовой техники.

Розетки с УЗО, безусловно, повышают безопасность пользования бытовой техникой, но с финансовой точки зрения такая схема является нецелесообразной

Такая схема монтируется довольно просто и не требует установки общего дифавтомата или УЗО. Плюсы подключения заземления остаются те же, что и в предыдущих рассмотренных вариантах.

Отличия в принципах действия УЗО и дифференциального автомата приведены в статье, с содержанием которой мы рекомендуем ознакомиться.

Единственным минусом системы из нескольких розеток является их стоимость, ведь за каждый прибор придется платить немалую цену. Альтернативой такому варианту является установка одного УЗО на всё помещение.

Нерекомендованная схема без заземления

Принципиальная схема подсоединения розеток с УЗО при отсутствии заземления почти не отличается от предложенных выше двухуровневых и одноуровневых вариантов. Разница состоит только в отсутствии провода, который обеспечивает съем тока с корпуса бытового прибора при повреждении его электроизоляции.

Схема подключения розетки с УЗО без заземления может применяться и при наличии общего дифавтомата, и при его отсутствии

Фактически подавляющее большинство домов и многоэтажек до 2000 года не оборудовалось заземлением, поэтому эта схема подключения является наиболее распространенной. Однако в ней существует скрытая опасность – отсутствие контакта корпуса бытового прибора с «землей».

Этот факт представляет собой не только проблему для здоровья людей, но и оказывает негативное влияние на работоспособность микросхем в бытовой технике. Поэтому наличие шины заземления в домашней электропроводке крайне необходимо и желательно.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

• оснащённые шиной заземления;
• не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

• Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
• Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
• Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
• Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.

Разводка защитного провода по квартире

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

Итак:

• Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
• Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
• Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
• Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

Подключение розетки

Питающий провод подключается к контактам. Для этого, оголенные концы провода заводятся в клеммы и надежно фиксируются винтами. Затягивать винт нужно без усилий, чтобы не повредить провод.

При подключение розетки с заземлением, необходимо правильно подключить заземляющий провод к специальной клемме. К этой клемме присоединяются заземляющие усики. Перед подключением провода, необходимо точно убедиться, что именно он является заземляющим.

Для более надежного подключения концы зачищенных проводов можно дополнительно согнуть в виде небольшого кольца. Кроме надежности, такой способ позволяет избежать лишнего нагрева из-за увеличенной площади соединения. Концы многожильных проводов, обычно лудятся с помощью припоя.

После подключения всех проводов питания, рабочая часть розетки устанавливается в коробку или подрозетник. Должен соблюдаться одинаковый уровень со стеной, перекосов при установке не допускается вообще. Излишки проводов аккуратно укладываются по всему свободному объему коробки.

Выставленная розетка надежно фиксируется в этом положении винтами с помощью прижимающих лапок, которые раздвигаются на нужное расстояние. В новых конструкциях, розетки закрепляются не лапками, а винтами, располагающимися внутри подрозетника. После установки рабочей части, остается только прикрутить крышку на свое место и розетка готова к работе.

Как подключить розетку с заземлением – простые советы по монтажу и секреты профессионалов

Как подключить телефонную розетку

Как установить розетку самостоятельно

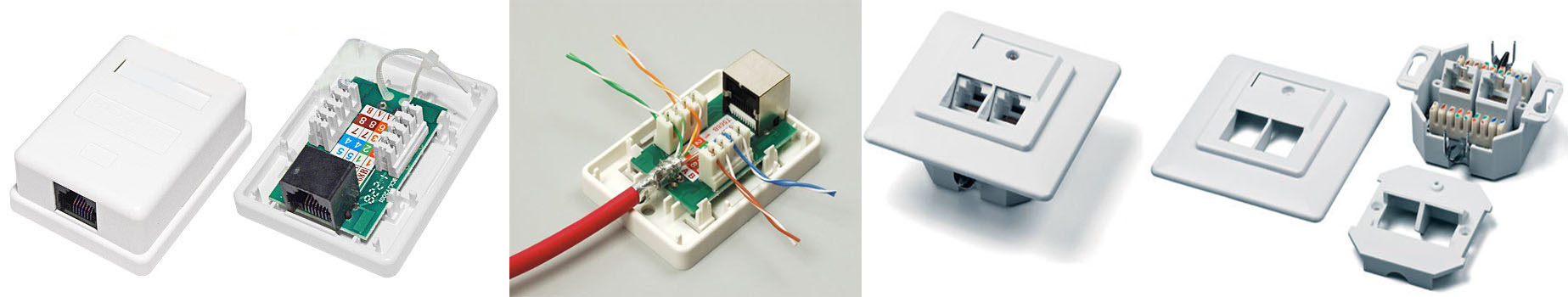

Как подключить компьютерную розетку

Заземление розетки

Умная розетка: виды, подключение, особенности работы и способы управления

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Что из себя представляет двойная розетка?

Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов:

• французские с третьим дополнительным штырьком,
• американские, имеющие боковые прорези,
• розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
• немецкие с заземляющими контактами (распространенные на территории России).

Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.

Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.

Выводы и полезное видео по теме

Принцип действия и устройство УЗО:

Демонстрация работы розеточного переходника с УЗО:

Лучшим вариантом электрозащиты жилых помещений является, конечно, установка двухуровневой системы дифавтоматов. Однако такая схема требует серьезных монтажных работ и финансовых затрат.

Компромиссным вариантом, в случае необходимости обезопасить отдельные бытовые приборы, является покупка розетки со встроенным УЗО. Это устройство поможет вовремя определить удар током, отключить питание и спасти жизнь человека.

Расскажите о том, как устанавливали розетку со встроенным прибором защиты собственными руками. Поделитесь только вам известными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в расположенном ниже блоке.
