Как выполняется монтаж сип кабеля от опоры до щитка
Содержание:
- Виды и технические характеристики
- Воздействие влаги
- Подключение СИП на фасаде дома
- Рекомендации по подключению
- Ввод кабеля через деревянную стену дома или фундамент
- Подвод СИП в дом
- Фасадный крепеж
- Подключение СИП к автомату через клеммы
- Раскатка провода
- Подключение автомата к СИП с помощью гильз
- Правила и порядок строительства ВЛИ

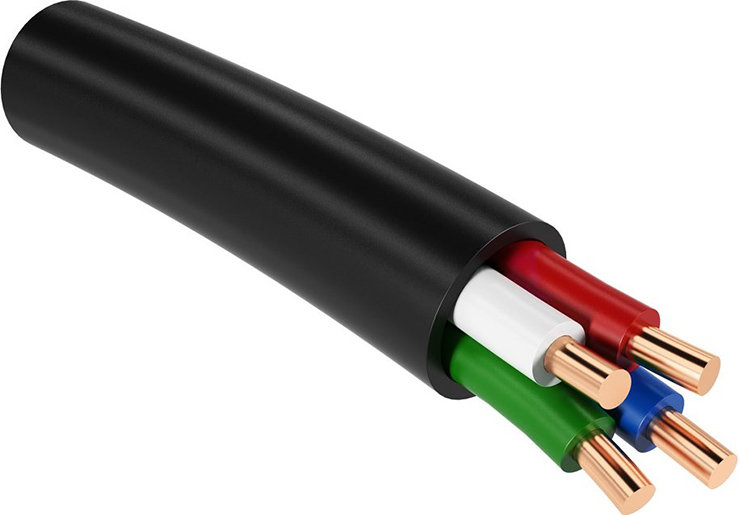

Виды и технические характеристики
На сегодняшний день на рынке электроматериалов представлены различные варианты самонесущих проводов: от СИП-1 — четырехпроводного исполнения с несущей нулевой жилой для сетей 380 В — до сложных систем, включающих в себя контрольные проводники, и СИП-3, рассчитанного на номинальное напряжение 35 кВ. Изоляция, как правило, выполняется из сшитого стабилизированного полиэтилена стойкого к воздействию ультрафиолета, токонесущие жилы сечением от 16 до 150 мм 2 — из алюминиевого сплава. Выпускается СИП специализированного назначения: герметизированные (СИПг), не поддерживающие горение (СИПн) и другие.
Каждая марка проводов имеет свои особенности и, соответственно, применяемая для монтажа арматура имеет некоторые отличия. По функциональному назначению все материалы можно разделить на несколько групп:
- Промежуточные подвесы, крюки и кронштейны, анкерные зажимы, крепежные элементы, предназначенные для крепления проводов к опорам, конструктивным элементам, фасадам зданий, распределительным и вводным устройствам.
- Прокалывающие зажимы. Служат для создания соединений и ответвлений линий, подключения СИП к проводам и потребителям.
- Заземляющие наборы, предохранительные устройства, изолирующие материалы.
- Инструменты и приспособления для монтажа.
Для изготовления материалов используется высококачественная сталь с антикоррозийным покрытием и полимеры, устойчивые к атмосферным воздействиям и УФ-излучению.
Воздействие влаги
Есть вариант применить асбоцементную трубу. По мнению многих, с такой защитой провод пролежит хоть 100 лет. Однако во-первых, достать такой материал в отличии от ПНД не так-то и просто, да и цена у нее совсем другая.
Во-вторых вы столкнетесь с проблемой герметичной стыковки отдельных отрезков трубы между собой. Сто процентную герметичность сделать будет невозможно.
В итоге, СИП в этой трубе будет находится в условиях постоянной сырости. На входе и выходе из трубы он будет неизменно собирать конденсат и влагу из-за разности температур. И как скажутся такие условия эксплуатации на сроке службы?
Безусловно все это не выйдет из строя на следующий же день и может проработать даже несколько лет. Все зависит от условий прокладки и эксплуатации. Но в один «прекрасный» момент все-таки произойдет короткое замыкание или обрыв.
Намокшие жилы обязательно рано или поздно выйдут из строя. Причем жила при отрицательных температурах уже будет вытянута и порвется даже от небольшого усилия.
А у вас сверху на поверхности уже будет все обустроено — газончик, дорожки, может быть какие-то кустарники или декоративный заборчик. Как это все ремонтировать, где искать место повреждения и какими затратами в итоге все обойдется?
Можно привлечь специалистов и при помощи рефлектометра установить место аварии. Однако делать это для участка длиной 40-50м просто нецелесообразно. Да и как ставить муфту на СИП под землей?
В итоге разница будет в несколько раз несопоставима с экономией на нормально проложенном кабеле, от которого вы отказались еще на стадии строительства.
Тут уже не будут казаться столь убедительными доводы любителей нарушить технологию, и все таки запихнуть СИП под землю.
Что они чаще всего говорят:
- прокладка провода под землей путем помещения его в трубу ПНД обеспечивает надежную механическую защиту
- достаточно загерметизировать концы муфтами и таким образом можно навсегда избавиться от влаги
- под землей полностью отсутствует ультрафиолетовое воздействие на изоляцию, а значит срок ее службы только увеличивается
Подключение СИП на фасаде дома
На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.
На бетонных и кирпичных – через клиновой анкер или анкерный болт.
Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.
Просверливаете стену всего в одном месте и закручиваете туда данный крючок.
За него цепляется анкерный зажим с проводами.
Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.
Принцип здесь тот же, что и с бугелем.
Рекомендации по подключению
Перед началом проведения работ под ЛЭП и в радиусе установки оборудования для регулировки и растяжки кабеля необходимо удалить кустарник и деревья. В противном случае при раскатке проводника можно повредить изоляционный слой. А также желательно заменить старые опоры и использовать современную крепежную арматуру.
Раскатка провода
Кабель попадает к потребителю в намотанном на барабан виде. Ручная раскатка проводов разрешена только при сечении жил проводника до 50 мм2 и длине не более 100 м. Это довольно простой этап, но есть некоторые нюансы, о которых нужно помнить. Для защиты изоляционного слоя необходимо использовать ролики. Раскатка кабеля на земле запрещена, так как при установке зажима прокалывающего типа на загрязненном землей участке проводника создается дополнительное сопротивление.
https://youtube.com/watch?v=khaaxYBVjMo
Вторым важным условием является установка вертлюга, позволяющего предохранить многожильный провод от самопроизвольного раскручивания жил. Игнорирование этого требования может привести к появлению просветов между токоведущими элементами кабеля и их последующему разрушению. Если раскатка проводится вручную, то скорость движения не должна превышать 5 км/час.
На этом этапе необходимо придерживаться следующего алгоритма действий:
- Барабан с кабелем устанавливается на раскаточную тележку либо винтовую подставку, чтобы обеспечить свободное вращение катушки.
- Подставка располагается за первой опорой создаваемой магистрали на расстоянии равном высоте столба.
- На опору монтируется силовой ролик.
- На всех остальных столбах закрепляются раскаточные ролики.
- От конца магистрали до первой опоры пропускается лидер (вспомогательный канат), проходящий между креплениями роликов.
- К свободному концу лидера с помощью вертлюга и кабельного чулка крепится кабель.
- СИП протягивается по столбам через ролики.
Это интересно: расстояние между столбами освещения.
Крепление кабеля на опоре
Кронштейны крепятся на столбах с помощью монтажной ленты, изготовленной из нержавейки. Когда проводник начал движение через раскаточный ролик, установленный на последней опоре, можно начинать крепить СИП. После этого предстоит натянуть провод. Базовой точкой при выполнении этих работ является первая анкерная стойка. С провода снимается чулочный зажим. Затем лебедка крепится к несущему тросу с внешней стороны анкерного зажима.
На столб необходимо поставить ленточный хомут с крюком, соединив его с лебедкой через динамометр. Натянув кабель до требуемого усилия, СИП фиксируется в анкерном зажиме, а лебедка с динамометром снимается. Кабель можно крепить только за нейтраль. После завершения этих работ нужно снять раскатные ролики.
Ввод в помещение
Следует помнить, что СИП можно прокладывать к строению только по воздуху. Для трехфазной сети используется кабель 4×16, а для двухфазной — 2×16. Если при строительстве дома использовались газобетонные блоки, то обычные анкеры для крепления СИП к дому не подойдут. Чтобы обеспечить в такой ситуации надежную фиксацию проводника, следует использовать металлическую пластину с крюком и шпильки. Стена просверливается насквозь и с обратной сторону устанавливается ответная пластина. После этого конструкция стягивается шпильками.
Не забываем, что прокладывать можно только по воздуху
Так как изоляция кабеля изготовлена из горючего материала, его нельзя сразу вводить в деревянное строение. Лучшей схемой подключение СИП кабеля к дому является следующая:
- В зависимости от количества фаз монтируется двух- или четырехполюсной автоматический выключатель. При этом его необходимо разместить в отдельном боксе. Показатель номинального тока автомата должен быть несколько выше в сравнении с устройством, установленном в помещении.
- От входного автоматического выключателя в дом прокладывается гофра с проводником типа ВВГнг 2×10.
- Вход в помещение должен быть выполнен из стальной либо пластиковой трубы и иметь заземление.
Ввод кабеля через деревянную стену дома или фундамент
Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.
При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.
Как соединить медный и алюминиевый провод
Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП ) и должна быть не меньше:
- 2,8 мм для кабеля сечением жилы 4 кв. мм
- 3,2 мм для кабелей с жилами 6-10 кв. мм.
Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.
Ввод электрического кабеля через деревянную стену дома
Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.
О том, как сделать проводку в деревянном доме, читайте тут.
При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.
Ввод электрического кабеля через фундамент дома
Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.
Подвод СИП в дом
Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.
Проблему решают следующими способами:
- Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
- Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.
Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.
Фасадный крепеж
Далее СИП нужно вести непосредственно по стене.
Это расстояние обеспечивают специальные фасадные крепления.
Вот их разновидности:
Универсальный зажим SO125 и мультискоба SO90.1

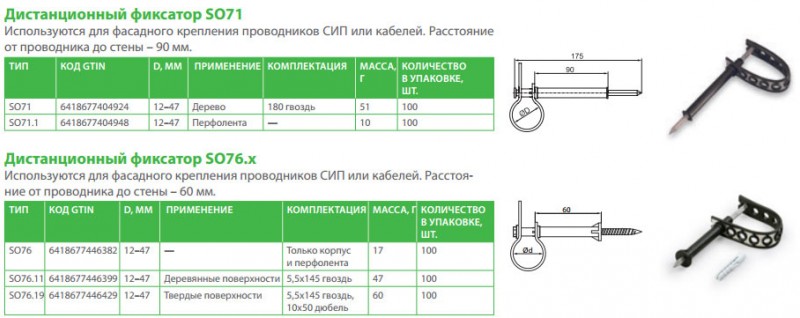

Дистанционные фиксаторы SO71 и SO76
Фасадный крепеж IEK КФК
Крепеж фасадный КВТ КФ
Фасадный кронштейн Sicam SC 93-6 PC
Фасадное крепление по СИП Niled SF 50
Монтируется все очень просто:
- размечается трасса по 70см между кронштейнами
- сверлятся отверстия
- в эти отверстия вставляются закладные дюбеля
- после чего молотком вбивается гвоздь или закручивается винт
- если стена деревянная, пластиковый дюбель нужно срезать до ограничительного кольца и просто забить гвоздь
- изолирующим колпачком прикрывается шляпка
Имейте ввиду, что там где есть повороты, спуски или подъемы, то есть усилия направленные на вырывание из стены, лучше использовать фасадный крепеж не с простыми гвоздями, а с винтовым дюбелем.
Если по этой же стене проходят еще и другие коммуникации, например водопроводные или газовые трубы, то от них нужно делать определенный отступ.
- от СИП до трубопроводов с водой должно быть не менее 100мм
- до газовых труб не менее 400м

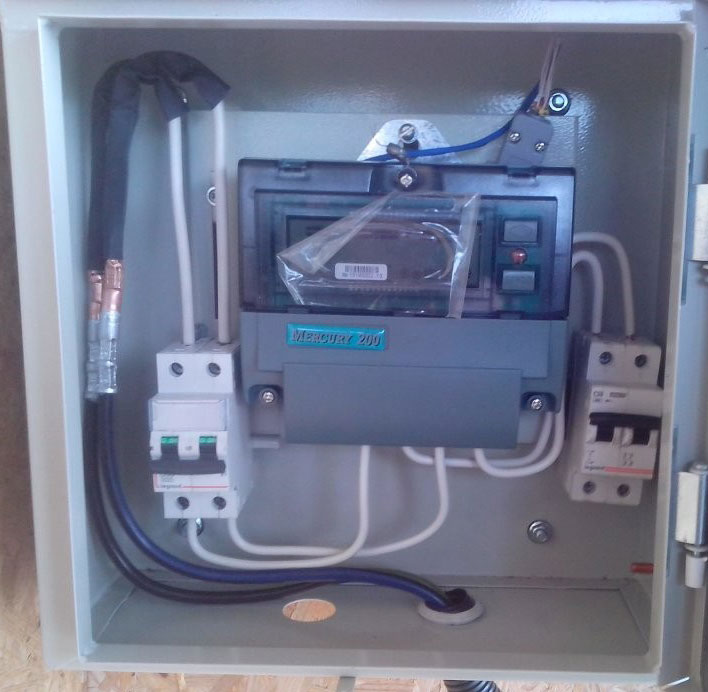

Подключение СИП к автомату через клеммы
А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.
В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12.12.
На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.
Есть еще КЕ 12.20.
Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.
Плюсы применения подобных клемм:
- заводское исполнение
- надежный переход с алюминия на медь
- может применяться как с алюминиевым вводным проводом так и с медным
- моножильный штыревой контакт
- изолирование контакта чехлом из негорючего полиамида
- трудно достать в магазинах, в основном под заказ
- в любом случае это еще один дополнительный переходной контакт до автомата
- затяжка многожильного провода происходит торцом винта
Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.
Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.
А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм!
Почти в три раза больший. Достигается это за счет использования винтов под шестигранник, вместо обычных под отвертку. Ну а штыревой луженный контакт, уже спокойно можно затягивать в автомате.
Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:
- на каком этапе монтажных работ вы находитесь
- доступности тех или иных комплектующих в близлежащих магазинах
Ну а ежили хотите чтобы все было по фэншую и по ГОСТам
то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе
Самонесущий изолированный провод (СИП) от столба к дому обычно прокладывают воздушным способом: он дешевый, достаточно надежный. Монтажные работы можно выполнять самостоятельно в части прокладки кабеля до столба. Даже если вы профессиональный электрик, то самому на столб лезть не надо. Только работники Энергонадзора могут подключать кабель к магистрали.
Выполняя подключение согласно правил вы снимаете с себя ответственность за все действия в ходе подключения. Если вы решитесь самостоятельно монтировать, то вся ответственность (штраф, как минимум) и убытки ложатся на вас.
Раскатка провода
К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.
На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.
Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:
- На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
- За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
- С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
- Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
- После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.
На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.
В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.
Подключение автомата к СИП с помощью гильз
Как уже говорилось ранее стандартных алюминиевых наконечников со штырьковым контактом не выпускается. У разных фирм производителей есть только рассчитанные на медные провода. Зато есть большой выбор алюминиевых гильз. И при определенной сноровке и некоторых переделках можно легко получить нужную нам форму контактной поверхности.
Берется обыкновенная стандартная соединительная гильза на 16мм2.
Гильза распиливается пополам. Трех сантиметров вполне достаточно чтобы сделать хороший контакт. Затем она зажимается в тисках и сплющивается один из ее концов. Делается конструкция наподобие плоского наконечника.
Далее этот сплюснутый конец в виде лопатки нужно сточить. Можно это сделать на наждаке, можно шлифовальным диском болгарки, либо просто напильником. Создается поверхность максимально приближенная к штыревому контакту под автоматический выключатель.
Желательно сделать его таким, чтобы он влазил в автоматы разных типов.
После всех подготовительных работ наконечник вставляется в СИП и обжимается гидравлическим прессом. Для обеспечения герметичности СИП в месте контакта, вся эта конструкция защищается термоизолирующей трубкой диаметром 10мм. Изолировать трубкой обязательно, иначе между гильзами, еще и оголенными на вводе в автомат, получается слишком маленький зазор. Такой штыревой контакт можно крепить под любой тип автоматических выключателей. Даже в места подключения гребенчатых шин.
Ну а чтобы один раз подключить СИП к автомату и забыть про этот контакт, лучше купить специальную переходную гильзу с алюминия на медь. Запрессовать СИП в алюминиевой части, а с медной стороной проделать все то же самое как описано выше.
Тогда зажиматься в автомате будет медный штыревой контакт и никакая текучесть материала с последующим ослабление контактной поверхности, вам не будут страшны. При этом в медной части гильзы лучше предварительно вставить моножилу соответствующего сечения и все это зажать прессом.
Затем опять же отрезать лишнее, обточить в тисках и переходной контакт готов.
Когда гильзы перетачивать вы не хотите, можно использовать их по прямому назначению. Просто непосредственно в шкафу сделать соединение медной моножилы и алюминиевого СИП. Естественно с последующей изоляцией всей конструкции трубкой ТУТ.
Правила и порядок строительства ВЛИ
Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.
Установка барабана и вспомогательных механизмов
Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.
Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.
Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор
Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима
Ролики имеют некоторые различия.
- механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
- механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.
После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.
Ручная раскатка провода между опорами
Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:
- Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
- Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.
Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю
Фиксация и натяжение СИП
Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.
Бригада следующей смены приступает к регулировке стрел:
- На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
- Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
- Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.
Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.
