Как сделать подключение термостата к газовому котлу

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

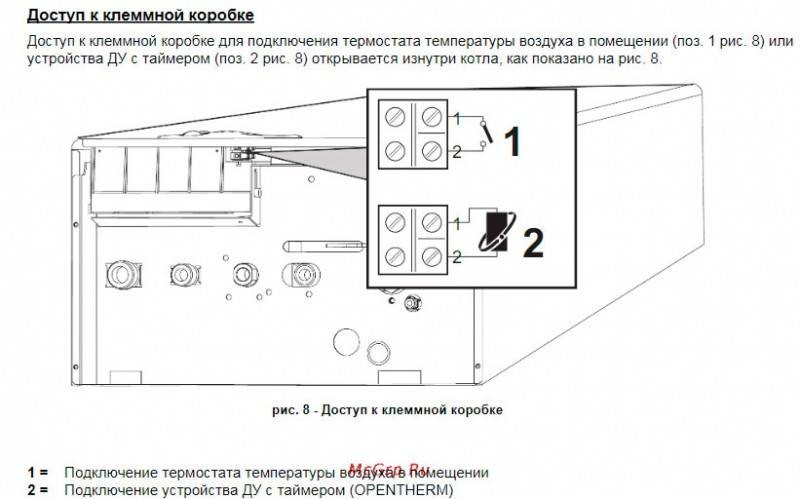

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет. На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла

Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

4 Модели с настенным и потолочным креплением

Объяснить востребованность настенных и потолочных моделей инфракрасных обогревателей можно тем, что они выполнены в компактном формате

Помимо этого, внимание покупателей притягивает дизайн и возможность выбора модели, соответствующей интерьеру помещения

Можно выделить 3 популярные модели инфракрасных электрообогревателей с термостатом:

• Никатэн 200;
• Zilon IR-0.8 S;
• Noirot Royat 2 1200.

2

Модель обогревателя Zilon IR-0.8 S была разработана для настенно-потолочной установки. Такой образец можно устанавливать на любую подходящую поверхность. Нагревательный прибор укомплектован терморегулятором. Устройство защищено от перегрева и при возникновении аварийной ситуации срабатывает защита.

Вместе с тем некоторые пользователи отмечают, что у этого образца есть некоторые недочеты. Так, в процессе нагревания или охлаждения обогреватель издает специфичный треск, который придется по вкусу отнюдь не всем. А располагаясь на потолке, периодически не совсем качественно прогревает пол. Но учитывая стоимость этой модели обогревателя, прибор может претендовать на звание одного из лучших.

Noirot Royat 2 1200 можно назвать универсальным настенным обогревателем, который оснащен одновременно тремя эксплуатационными режимами. Это позволяет добиваться комфортного микроклимата в любых помещениях на протяжении всего года. Вектор движения теплового потока можно регулировать, разворачивая площадь поверхности под разными углами. Единственный недостаток этой модели заключается в ее высокой стоимости. В остальном электрообогреватель считается высоконадежным и нередко применяется для теплоснабжения ванных комнат.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

https://youtube.com/watch?v=2eQeZ4wUGsM%3F

Нюансы подключения

Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:

• если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
• лучше располагать регулятор от пола на высоте в 150 сантиметров;
• монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
• если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
• подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.

Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:

• когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
• когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.

При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.

Как подключить теплый пол к терморегулятору?

Первый шаг при монтаже любого оборудования — тестирование прибора. Перед тем, как подключить теплый пол к терморегулятору, рекомендуют провести проверку омметром. Так легко можно узнать, соответствует ли заявленное сопротивление реальным показателю. Небольшое отклонение (в 5-10%) — свидетельство исправности прибора. Если разница больше, то рекомендуют поменять прибор.

Подключение термостата

Так как предстоит подключение довольно большого количества элементов, то работа делится на несколько последовательных этапов, которые позволят сделать сложное относительно простым.

Сначала подрезают провода, выходящие из подрозетника. Оптимальная их длина — 80-100 мм. Занимаются заземлением: с помощью клеммника Wago желто-зеленый проводник соединяют с экранирующей оплеткой. Ее конец скручивают, обрабатывают флюсом, закрывают тонким слоем припоя.
Терморегулятор разбирают — отсоединяют от него крышку с экраном. Затем отверткой (3 мм) ослабляют клеммы. Первым делом подсоединяют термодатчик — к клеммам 6 и 7. Потом занимаются питанием — к первому (1) разъему крепят фазу, ко второму (2) нейтраль.
Подключают монтажные, «холодные» проводники: к номеру 3 — ноль, в 4 — фазу. Так как они многожильные, на них перед подключением рекомендуют надеть наконечники. При соединении с линией питания такой подготовки не требуется.
Подключенный прибор вставляют в монтажную коробку. Сначала его загибают вверх, под провода подкладывают палец

Затем прибор осторожно опускают, одновременно встраивая в подрозетник. Фиксируют его саморезами.

Последний этап — возвращение на место лицевой панели терморегулятора. После завершения работы можно переходить к проверке работы системы.

Возможные вопросы

Первое знакомство с приборами и их подключением практически всегда сопровождается вопросами. Особенно часто задают три из них.

Как подключить «разножильные» кабели?

Если используются двухжильные или одножильные кабели, то схема немного меняется.

Подключение двухжильного элемента

Это три проводника под одной защитной оболочкой: токопроводящие (синий и коричневый) и заземляющий (желто-зеленый). В этом случае коричневая фаза вставляется в 3 клемму, синяя нейтраль в 4, а заземление — в 5.

Если жила одна

В таком кабеле есть только фаза и заземление. Последнее поводится с пятой клемме, а оба конца токопроводящего элемента подсоединяются к контактам 3 и 4.

Важна ли фазировка?

Соответствие токопроводящих жил — условие обязательное. На работе оборудования некорректное соединения фазы и нейтрали не скажется, но безопасность хозяев всегда будет под угрозой. При перепутанных проводниках при выключении разорвется нулевой проводник, а фаза, находящаяся под ногами, продолжит работать.

Существуют модели, имеющие отдельный выключатель, при нажатии на который происходит разрыв обоих проводов. Такие устройства подразумевают ручную регулировку, но не все, а только некоторые приборы. Если срабатывает автомат, то отключается лишь один проводник.

Обязательно ли заземление?

Большинство терморегуляторов не имеет клеммы для желто-зеленого провода, защитное заземление на прибор не заводится. Как правило, на термостатах можно увидеть необычный значок — «квадрат в квадрате». Он свидетельствует о двойной изоляции.

Этот этап можно назвать одним из самых легких, так как подключить теплый пол к терморегулятору сможет любой, кто смог самостоятельно «справиться» с созданием системы теплого пола. О некоторых особенностях операции можно узнать из следующего видео:

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом

В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

Схема подключение теплого пола

Производители

Сегодня многие мировые бренды осуществляют изготовление и реализацию терморегуляторов для обогревателей различного типа. Есть среди них и те, что выпускают только 1 вид такого прибора, а есть и те, что предлагают покупателям разные его типы

Перед покупкой в первую очередь стоит обратить внимание и изучить ассортимент таких производителей

Китайский бренд Sardo, предлагает клиентам широкий ассортимент розеточных терморегуляторов. Все модели просты и удобны в монтаже и эксплуатации. Они позволяют не только создать максимально комфортную температуру в помещениях любого типа, но и делают это безопасно и не затратно.

По словам владельцев таких терморегуляторов, потребление электроэнергии самими обогревателями снижается почти на 20%.

Ballu – еще один производитель, который занимается изготовлением терморегуляторов любого типа. Все модели изготавливаются в соответствии с самыми строгими требованиями безопасности и качества. Именно поэтому они не только просты и эффективны в использовании, но и полностью безопасны.

Eberle – еще один производитель, в ассортименте которого представлены модели всех типов терморегуляторов, за исключением розеточных. Каждый прибор прост в эксплуатации и установке, позволяет повысить эффективность и безопасность использования обогревателей любого типа и мощности. В ассортименте представлены модели терморегуляторов не только различных характеристик и размеров, но и разных цветов.

Terneo – этот бренд специализируется на изготовление мобильных терморегуляторов, в частности, розеточного типа. Каждый прибор имеет качественную сборку, компактный размер и может быть установлен на обогреватели любого типа. Длительная и безопасная эксплуатация, стильный и современный дизайн в сочетании с доступной ценой – это именно то, что лучше всего характеризует продукцию этого бренда.

Все вышеописанные бренды, существуют на рынке уже довольно давно. Поэтому их продукция хорошо знакома и обывателям, и профессионалам. Именно их отзывы и подтверждают высокое качество и долговечность терморегуляторов этих брендов.

Терморегуляторы для инфракрасных обогревателей

Приборы характеризуются двумя датчиками в конструкции, один из которых контролирует нагревание источника тепла, а другой следит за температурой в комнате. Одновременно координируется работа инфракрасного теплообменника и микроклимат.

Механические

Устройства легко настраиваются и устанавливаются. Механический термовыключатель для обогревателя дешевле электронных вариантов, погрешность в измерениях составляет 2°С. К минусам относится возможность установки одного температурного значения без диапазона.

Устройство представляет собой коробку из пластика небольшого размера с переключателем на внешней части. Круглый тумблер перемещается плавно, с его помощью выбирается значение на шкале. Деления располагаются с промежутком в 1°С или есть переход длиной в 3°С. Корпус оснащается кнопкой отключения и световыми индикаторами для контроля работы. Есть механические терморегуляторы для электрообогревателя с экраном, где показываются некоторые цифры.

Программируемые

Приборы создают максимальный комфорт в управлении теплообменником. Диапазон температуры составляет +5 – +45°С, что расширяет область применения. От механических они отличаются тем, что принимают в работу сложную программу по отоплению помещения на несколько суток и недель вперед.

Точность измерения температуры составляет 0,5°С. При выборе нужно учитывать энергонезависимость памяти устройства, чтобы не задавать значения много раз после отключения электричества. Последние модели установок выпускаются с жидкокристаллическими дисплеями.

Приборы эффективно действуют при отъезде людей из дома. Они управляются сенсорными или накладными клавишами в зависимости от модели.

Типы термостатов у обогревателей

Данное оборудование, как правило, бывает двух вариантов:

• механический, работает в тандеме с регуляторами и кнопками механического типа;
• электронный, функционирует совместно с датчиками, сенсорами и цифровым блоком управления.

Точность поддержания заданного параметра температуры у этих двух типов значительно разнится. Механическая модель имеет погрешность в 1 градус, а электронная – 0,1 градус. Кроме того, термостат механического типа ведет себя достаточно шумно: пользователь слышит характерные щелчки, что для многих является раздражающим фактором, особенно в ночное время. Минусом электронных моделей является уязвимость перед скачками напряжения в сети электричества. Чем чаще наблюдается резкое изменение напряжения, тем больше вероятность, что термостат в скором времени выгорит.

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

1. Нажимается клавиша включения электропитания «0»;
2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
3. Когда набирается температура, высвечивается «set»;
4. Желаемый температурный уровень отражается на индикаторе «run»;
5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

• подъёма;
• ухода из дома;
• возвращения на обед;
• ухода с обеда;
• возвращения вечером;
• ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

• калибровка, переключение и одновременное включение датчиков;
• настройка температурного ограничения;
• установка шага включения и отключения температуры;
• регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

Схема подключения термостата

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

Схема с использованием автомата

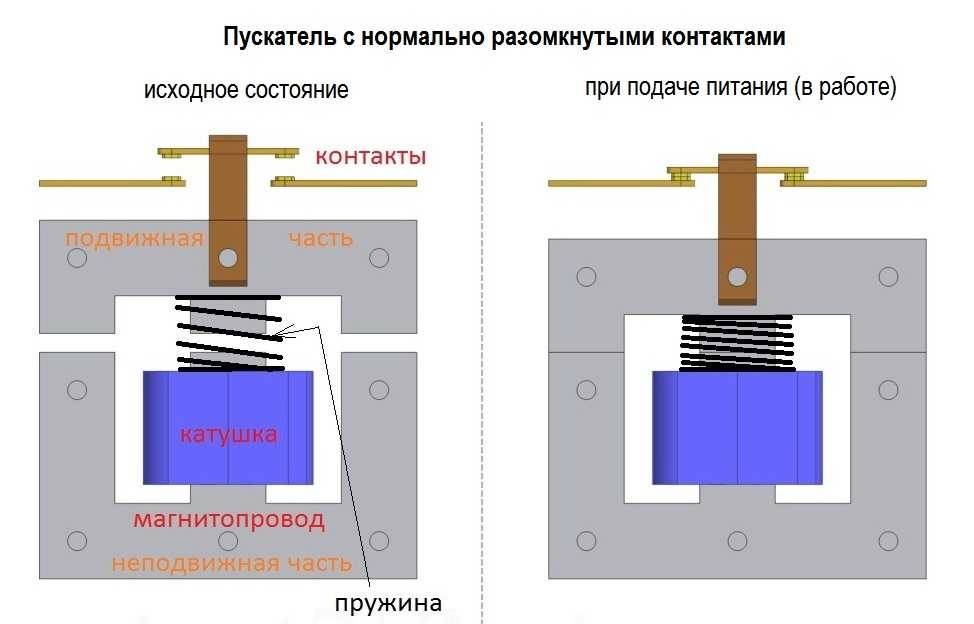

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.
