Подключение светильника

Монтажные работы

Установка уличных фонарей является довольно сложной и требует определенных навыков. Состоит эта процедура из нескольких последовательных шагов:

проектирование. В большинстве случаев фонарей используется несколько

Поэтому важно правильно их распределить по территории, чтобы обеспечить максимальное освещение. Специалисты рекомендуют разбивать ими определенные зоны

Поэтому очень часто для этого их располагают вдоль дорожек или мест отдыха.
установка столбов. Практически все виды фонарей предполагают наличие металлических опор. Изготавливают их в различном стиле, придавая определенный дизайн. Очень часто для таких целей применяют кованые конструкции. Столбики желательно цементировать, чтобы получить прочную систему.
прокладка кабеля. Электрические провода располагают в грунте. Важно выбрать такую глубину прокладки, чтобы не было возможности случайно повредить их при земельных работах. Альтернативным вариантом будет монтаж кабеля по воздуху. Но такие системы смотрятся не очень эстетично и красиво.
установка и подключение светильников. Этот процесс не является сложным. Многие производители оснащают конструкции специальными крепежами. Что касается подключения, то здесь нужно правильно подсоединить проводку к выходам светильника. В большинстве случаев системы имеют специальные зажимы, упрощающие работу.

Монтаж уличных фонарей предполагает использование качественной продукции и правильную прокладку кабеля к месту их расположения.

Частный мастер выполнит установку уличного светильника по низким ценам. Сервис «Лидер Услуг» гарантирует профессиональный подход, достойное качество исполнения, точное соблюдение сроков. Будут ошибки – исправим бесплатно.

Площадка представляет клиентам квалифицированных исполнителей – надежных, грамотных, ответственных. Мы проводим обязательную проверку документов, сертификатов, наличие допусков, практических навыков.

Выгодное предложение – монтаж уличного освещения любой сложности. Установка светодиодных прожекторов, фонарей, садовых светильников. Специалист подъедет в назначенное время, определит необходимое время, назовет стоимость работ.

Естественный свет

Проходя через стекло или отражаясь от зеркала, прямой естественный свет может стать слишком жестким. Кроме того, свет из окна не должен быть и слишком резким, чрезмерно направленным.

Смягчают жесткий свет полупрозрачные или ажурные преграды – тюль, органза. Они же и рассеивают свет, что издавна используется для оптимизации естественного освещения.

В наше время есть средство, позволяющее, кроме того, направить свет куда нужно, не пользуясь поляризующими его зеркалами: вертикальные тканевые жалюзи. Даже если их полотнища расположены параллельно лучам, они за счет дифракции сбивают жесткость света до приемлемой величины. Поворот полотнищ дает диффузное отражение в нужном направлении, а сдвигая-раздвигая их, можно перехватить часть светового потока и направить в темный угол. В продаже уже можно встретить «умные» жалюзи, автоматически поддерживающие оптимальный режим освещения комнаты, но и для самодельщиков, знакомых с электроникой, тут огромное поле непаханное.

Стоит ли выполнять монтаж своими руками

Как правило, очень много разговоров о модной и популярной тенденции DIY, которая предполагает выполнение определенных процессов своими руками. И, в особенности, касательно дачи. Здесь практически все, в том числе и освещение, можно сделать самостоятельно. И первой причиной данному положению является минимальный масштаб, небольшой объем работ. Если говорить строго об освещении, то упомянуть стоит и стандартные 220 В, минимальные нагрузки, простые соединения кабелей в коробках или на уже готовых планках. То есть, достаточно знаний, полученных из инструкций специалистов, тем более, если речь не о самих электромонтажных работах, а, собственно, об установке каркасов, столбов, ферм под освещение. Многие процессы граничат по специфике с установкой заборов, устройством козырьков или других навесных конструкций, поэтому стоит попробовать. Но при этом обязательно помнить о правилах собственной безопасности при проведении подобных работ!

Чтобы добавить фотографию к себе, авторизуйтесь или зарегистрируйтесь.

Требования к осветительным приборам

Нормы искусственного освещения территорий устанавливаются в СП 52.13330.2016.

Освещение в парках: нормы

При освещении архитектурных объектов на территориях парков и бульваров должны также соблюдаться нормы, указанные в СП. Должна обеспечиваться хорошая видимость конструкций и сооружений в темное время суток и комфортность городской световой среды.

Нормы освещенности объектов на территории парков

Используемые для устройства освещения фонари должны обеспечивать выполнение требований Свода правил.

Осветительные приборы, устанавливаемые в парках и садах, должны быть:

• Надежными и прочными.
• Защищенными от воздействия пыли, климатических факторов (влаги, колебаний температур от, порывов ветра, ультрафиолетового излучения). Для определения класса защищенности прибора от влаги и пыли используется индекс IP, определяющий степень защиты светильника.

Таблица, расшифровывающая степени защиты осветительных приборов от воздействия воды и твердых тел

• Долговечными.
• Удобными в периодическом обслуживании.
• Экономичными, в связи с чем в последнее время наметилась тенденция к переходу на светодиодные элементы.
• Безопасными.
• Антивандальными, стойкими к повреждениям.
• Внешне привлекательными.
• Их характеристики должны соответствовать действующим нормативам.

Правильно подобрать освещение в парке, скверах, садах и на бульварах — не менее важно, чем озеленение, создание ландшафтного дизайна и устройство инфраструктуры. К его оборудованию нужно подходить с практических и творческих позиций

Сочетание всех элементов позволяет получить ландшафтный ансамбль, позволяющий отдыхающим получать удовольствие от нахождения в таких местах.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Инструкция по подсоединению фотореле фирмы Feron

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

• Схема подключения прожектора к фотореле и датчику движения
• Способы соединения проводов в распределительной коробке
• Как заменить электропроводку в квартире

Способы монтажа

Уличное освещение выполняется с помощью различных типов светильников. Это позволяет не только создавать оптимальный поток света, но и декорировать территорию. Следует понимать, что для таких целей желательно покупать светильники, которые способны выдержать воздействие влаги и перепады температур.

Монтаж таких систем может выполняться несколькими основными способами:

• Крепление на стены. Для установки применяют светильники, оснащенные специальным каркасом. Фиксация устройства выполняется с помощью дюбеля или анкера.
• Установка в фундамент. Подобный подход очень часто предполагает использование металлических опор, которые и превращают его в фонарь. Для монтажа такого светильника подбирается металлическая труба, к которой и фиксируется прибор. Затем вся конструкция устанавливается в почву и заливается бетоном.

Инструкция

Заземлить водонагреватель без проведения строительных работ по монтажу контура можно в многоквартирных домах новой постройки (начиная с 1998 года). В жилье, построенном по старым ГОСТам, придется вносить изменения в проводку, устанавливать устройства защитного отключения (УЗО) или дифференциальные автоматы. В частных домах предусмотрена установка заземляющего контура.

Схема установки заземления: квадрат и треугольник

Помимо защитного действия при электрическом ударе от электрического нагревателя, контур заземления в частном доме выполняет функции по сохранению работоспособности других используемых электроприборов

Немаловажной является функция выравнивания потенциалов (ошибочно в публикациях их называют «блуждающие токи»), что защитит от поражения при одновременном прикосновении человека к двум электроприборам или при возможных «утечках тока» стиральной или посудомоечной машин

Если у вас недостаточно знаний «по электричеству», настоятельно рекомендуем обратиться для установки заземления в специализированную организацию.

1. Отступают от фундамента дома на 1,5 – 2 метра, размечают и роют траншею в виде равностороннего треугольника со стороной 2 – 2,5 м. Глубина «рва» 50 – 60 см, ширина для удобства дальнейшей работы 40 – 50 см. От треугольника к стене дома готовят траншею для подведения заземляющей шины к электрическому щитку.

Если грунт в месте постройки сухой, песчаный, то делают не треугольник, а квадрат с длиной стороны 1,5 – 2 м. Четыре штыря имеют большую площадь соприкосновения с землёй, чем в треугольнике, что снижает сопротивление контура.

1. По углам квадрата (треугольника) забивают двухметровую стальную арматуру, диаметр которой от 12 до 14 мм. На поверхности оставляют 10 – 15 см.
2. Свободные концы арматуры соединяют (сваривают) полосой металла. Толщина полосы 4 мм, ширина не меньше 40 мм. Такую же полоску, приваренную к контуру, выводят на стены.
3. Если предстоит заземлить несколько приборов, контур из той же полосы проводят по периметру строения.
4. Траншею засыпают, утрамбовывая грунт. Если проверять сопротивление контура предстоит через несколько дней, то грунт можно пролить водой для лучшей усадки.

Замеры сопротивления проводят при сухой погоде и высохшей земле — так показатели будут достовернее.

1. В нужных местах к контуру вваривают болты 8-10 мм – в дальнейшем к ним подключают провода заземления, проложенные от электроприборов.
2. Клемму на приборе, предназначенную для заземления, медным, обязательно одножильным проводником с сечением 4 мм2 или алюминиевым проводником 6 мм2 соединяют с приваренным на шине болтом. Тип присоединения — «под болт».

Правильное подключение бойлера с накопителем в ванной

Корпуса большинства накопительных бойлеров изготавливают из листового металла. В местах пользования водой это представляет дополнительную электрическую опасность.

Поражение током от таких приборов может произойти в двух случаях:

1. При разрушении нагревательного элемента. В накопительных бойлерах в 95 % им является ТЭН (трубчатый электронагреватель). Плохое качество воды с большим количеством примесей ускоренно сказывается на коррозии, а разрушившаяся трубка способствует контакту воды с фазой проводки. Ток по цепи: фаза – ТЭН – вода – тело человека – трубы канализации – земля, вызывает поражение.
2. Отгорание фазного провода от клеммных контактов (из-за коррозии или перегорания) грозит его падением на металлический корпус, прикосновение к которому приводит к непоправимым последствиям.

Для снижения опасности бойлер стараются устанавливать в месте, где случайный контакт при приёме душа исключён (под потолком, на достаточном расстоянии от ванны).

Запитывают бойлеры от отдельных автоматов защиты.

Обычные автоматические выключатели (в народе «пакетники») не защищают человека от поражения электрическим током. Срабатывают такие устройства от нагревания сильным током, что служит для сохранения проводки от возгорания при коротком замыкании. Смертельные для жизни значения силы тока в сотни раз меньше параметров автоматов.

трёхжильной проводкой
Если проводка двухжильная запрещено соединять, где либо — в розетке или на колодке — защитный и рабочий ноль.

Светильники и фотореле на опоры для уличного освещения.

Уличные светильники – понятие, которое включает в себя различные виды уличных осветительных приборов. Это могут быть, как роскошные парковые фонари, так бра, садовые столбики и приборы для подсветки фасада.

Все светильники уличного освещения разделены на виды:

• Ландшафтные;
• Архитектурные;
• Для уличной подсветки.

Все они играют важную роль при освещении таких мест, как улицы, площади, скверы, тротуары, спортивные площадки и придомовые территории.

На сегодняшний день основная часть наружных осветительных приборов оснащена люминесцентными и газоразрядными лампами. Они представлены акцентными, подвесными, настенными и венчающими видами. Современный рынок радует и широким ассортиментом грунтовых, консольных и лучевых светильников и прожекторов.

Но, тем не менее, есть доля фонарей, оснащенных светодиодными и индукционными лампами. Если профессионально отнестись к расстановке таких фонарей, то можно максимально эффективно рассеять свет, направив его таким образом, чтобы не ослеплять водителей и пешеходов. В это же время обеспечивается оптимальная видимость в вечернее и ночное время.

Сейчас особую популярность приобрели светодиодные лампы. Они считаются идеальным решением освещения, обеспечивающим необходимые световые параметры.

Твердотельные лампы – источник света, который обладает неоспоримыми преимуществами перед другими лампами (ЛН и КЛЛ).

Светильники уличного освещения с диодными лампами светят в пределах 55-80 лм/Вт. Этот показатель в несколько раз превышает характеристики ламп накаливания. ЛЕД лампы считаются лучшим современным источником света, если учитывать мягкий приятный свет, экономичность и широкий угол раскрывания (30-180ᵒ).

Светодиоды в 5-7 раз экономнее с точки зрения потребления электроэнергии, чем лампы накаливания. К тому же они существенно увеличивают комфортные условия пребывания в зоне освещения водителей и пешеходов. В пользу выбора светодиодных светильников склоняют и превосходные прочностные и противоударные характеристики.

Оптимально подобранные уличные осветительные приборы позволяют:

• Уменьшить пиковые нагрузки на электросеть;
• Эффективно освещать фасады архитектурных объектов;
• Пользоваться светильниками без замены ламп продолжительное время;
• Использовать осветительные приборы для различных задач: начиная от освещения двора, заканчивая освещением магистральных улиц.

Контроль уличного освещения производится либо вручную, либо автоматически. В этих целях применяется фотореле для уличного освещения. Данный прибор отвечает за автоматическое включение освещения в темное время суток и выключение на рассвете.

Принцип работы фотореле основан на восприятии уровня освещения фотодатчиком. Как правило, датчик располагается вне корпуса самого реле. Обычно, правилами эксплуатации датчиков предусмотрено наличие прочного корпуса с повышенным уровнем защищенности.

В комплектацию реле входит потенциометр. Этот прибор отвечает за безошибочное определение порога вкл/выкл. К тому же все устройства обладают встроенной защитой от ложного срабатывания.

Поэтому помехи разного рода не станут преградой в работе оборудования. Все это обеспечивает качественную работу и строгое срабатывание в те моменты, которые изначально были заданы мастером наладки.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

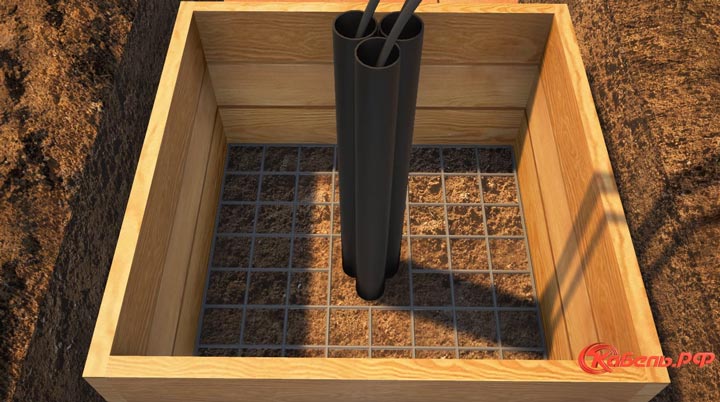

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

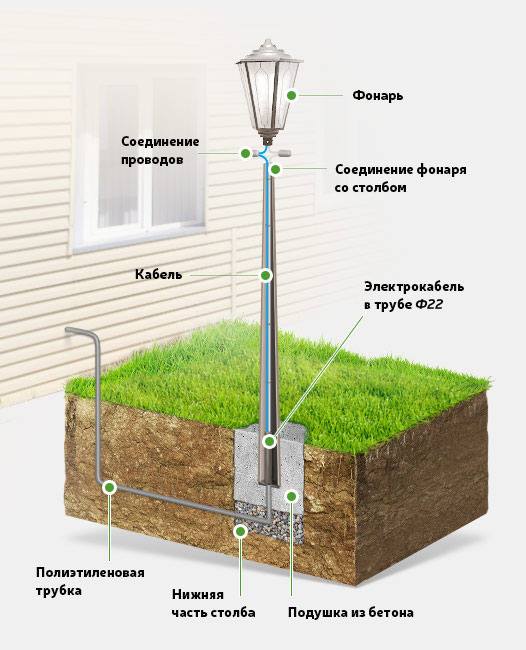

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.

Далее закрепляете нижний диск на небольшой слой цементного раствора.

При этом обязательно контролируйте строительным уровнем горизонт установки.

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.

Перфоратором высверливаете отверстия нужной глубины.

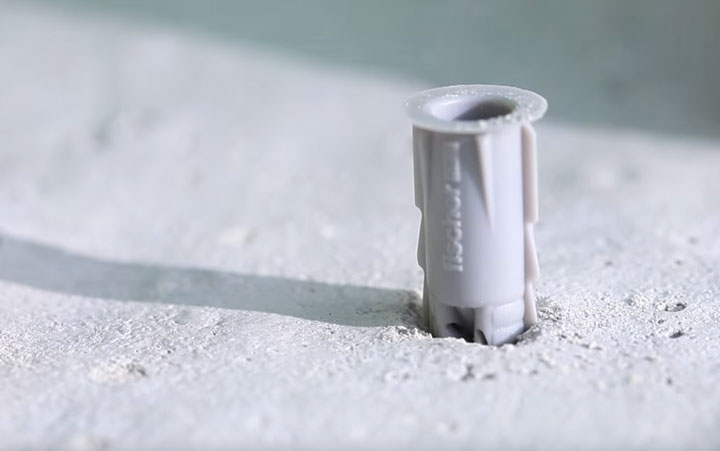

Вставляете и забиваете в них дюбель.

После чего прочно притягиваете основание фонаря к бетонной площадке.

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.

Соединение можно выполнить любым удобным способом.

Самый простой — это применение клеммников Ваго.

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

• Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
• Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
• Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
• Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

• Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
• Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Монтаж осветительного оборудования и вспомогательных систем

Независимо от типа устройства, установка систем освещения осуществляется поэтапно. Основным работам предшествует составление плана и расчет затрат на приобретаемое материально-техническое обеспечение. Далее осуществляется прокладка кабеля от источника питания к локальному узлу распределения электротока. Кабель может быть подведен двумя способами: по воздуху или под землей.

Для прокладки воздушных кабельных линий используется несущий трос, натянутый на опорные столбы. Кабель крепится на трос посредством хомутов-фиксаторов. Подземные кабельные линии проходят в изолированных лотках из железобетона или пластика, на глубине не менее 40 см.

Подключение токоведущей линии к локальному распределительному узлу осуществляется в строгом соответствии с правилами по электро- и пожаробезопасности, и только специалистами, имеющими допуск к подобным видам работ.

Подача электроэнергии к осветительным приборам осуществляется через системы управления и предохранители. Управление системой освещения может осуществляться вручную или автоматически. После объединения источника питания, контролирующих элементов и осветительных приборов в единую систему, осуществляется пробный пуск и проверка функциональности подсветки в различных рабочих режимах.

Методы управления уличным освещением

Существует три метода управления освещением. Расскажем о них подробнее.

Ручное управление

Включение фонарей производится вручную, каждый фонарь или их группа контролируется оператором на месте.

По сути это самый старый способ. Когда фонарщик проходил по улице и зажигал каждый масляный или газовый фонарь, а потом гасил их — это и была первая и очевидная реализация метода. Во дворе своего дома освещением мы тоже управляем чаще ручным способом (про автоматизацию ниже).

Фонарщик реализует ручное управление газовой лампой (кстати,  снимок современный на нем сотрудник Брестского ГорСвета)

На сегодня в коммунальном хозяйстве ручное управление используют только в экстренных ситуациях, или при выполнении ремонтных работ.

Дистанционное управление

Одно из первых устройств дистанционного управления уличным освещением

Когда все электроснабжение в населенном пункте или его части осуществлялось от отдельной электростанции, функции фонарщика перешли к их персоналу. Ответственное лицо, определив, что на улице достаточно стемнело или рассвело, включало или выключало рубильник, подающий напряжение на сети уличного освещения.

Автоматическое управление

Щит простейшей автоматики уличного освещения

Трансформаторная подстанция

В этом случае, отдельные участки уличного освещения, в зависимости от состояния датчиков и заложенного алгоритма, включаются и выключаются сами. Переход на автоматическую систему связан с тем, что напряжение потребителям стали подавать с помощью локальных трансформаторных подстанций преобразующих высоковольтное напряжение в стандартное.

Это создало два фактора предопределивших переход на автоматику:

1. Устанавливать (кроме некоторых случаев) отдельные подстанции только для уличного освещения нерентабельно. Трансформаторы сейчас преобразуют напряжение для всех энергопотребителей на территории.
2. Кроме того, для централизованного управления включением и выключением уличных фонарей, пришлось бы тянуть к каждой отдельной подстанции питающей освещение отдельную линию, что еще более бы увеличило затраты.

Поэтому в 50-е — 60-е годы была внедрена система автоматического управления освещением. Она работала по простейшему доступному на то время принципу. На каждой подстанции устанавливалась автоматика, действующая от датчиков освещенности. Стало темно — подали напряжение на фонари, стало светло — отключили.

Однако датчики подводили в некоторых случаях:

1. при неправильной калибровке они срабатывали нечетко;
2. из-за засветки фарами или даже полной луной фонари могли погаснуть ночью;
3. при закрытии датчика снегом, льдом, грязью или пылью свет включался днем;
4. в конце концов, датчик мог выйти из строя.

Раритетный датчик освещенности

Потом нашли еще один существенный минус, который проявился во времена, когда стали задумываться об экономии — зачем в ночные часы, если движения людей и транспорта нет, напрасно жечь электроэнергию. Поэтому датчики освещенности стали блокировать с реле времени. Таймер выключал или все фонари полностью или часть их во дворах и малонаселенных улицах в промежуток, например с часу до четырех ночи.

Позже появились еще и так называемые астрономические реле (на фото ниже). В них программное обеспечение по введенным координатам рассчитывает время заката и рассвета в данном месте, и на основе расчета подает сигналы на переключение. В реле также реализуется и функция выключения и включения в заданные часы.

Астрономическое реле

Датчики освещенности остались только для контроля непредвиденного уменьшения естественной освещенности, например из-за тумана. Кажется система на основе астрономического таймера идеальный вариант (на их основе работает большинство систем уличного освещения в небольших населенных пунктах).

Но у нее все равно есть минусы:

1. Для того чтобы перепрограммировать систему на другое время срабатывания (например на время праздников) необходимо объехать обойти все подстанции. Это отнимает много времени (знаю по своему опыту).
2. Присутствие человека требуется и для определения неисправностей, снятия показаний с приборов учета расхода электроэнергии.

Поэтому на сегодня все больше используют автоматизированные системы управления на основе современных цифровых технологий. В них комбинируется автоматическое и ручное управление. Рассмотрим реализацию одной из типичных систем.
