Подшивка свесов кровли софитами

Какие бывают фасадные карнизы

В строительстве и архитектуре под термином карниз подразумевается два фасадных элемента:

• Кровельный свес;
• Карниз между этажами.

Кровельный свес

Используется для устройства односкатных и многоскатных крыш. Кровельные свесы различаются по месту установки, способу монтажа и используемому отделочному материалу.

По месту монтажа:

• Фронтонный свес. Он устанавливается со стороны фронтона дома. Его основная задача визуальное разделение вертикальных и горизонтальных элементов фасада, а также для создания закрытого узла перехода фронтона в стропильную систему. Свес – это простой архитектурный элемент. В малоэтажном строительстве для устройства фронтонного свеса используются торцевая часть стропильных ног и лобовая доска или панель из другого атмосферостойкого материала.
• Карнизный свес. Это важный технический элемент кровли. Он начинается от границы пересечения кровли и несущей стены. Его длина зависит от высоты дома и ширины отмостки. Главное правило, чем длиннее карнизный свес, тем дальше отбрасывается дождевая вода от подошвы фундамента. Также удлиненный карниз должен быть укреплен. В противном случае его могут деформировать сильный ветер или ледяные наросты.

Для устройства карнизного свеса часто применяются сборные навесные конструкции из дерева или металла.

По технологии устройства:

• Карнизный свес в одной плоскости со стеной. Простой способ устройства удаления воды. Стропильные ноги обрезаются по границе несущей стены. Свес изготавливается из доски или металлического карниза из профилированного листа. Затем он монтируется в горизонтальной плоскости продолжения кровли, а к нему крепится сток для дождевой воды;
• Открытый карнизный свес. Стропильные ноги выдвигаются за плоскость стены. На них монтируется водосток;
• Закрытый карнизный свес. Стропильные ноги выдвигаются за плоскость стены. Нижняя часть навесной стропильной системы подшивается доской, сайдингом или софитами. Водосточный жёлоб устанавливается поверх готовой конструкции карниза;
• Декоративный карниз из полиуретана. Отливается в специальных формах. Служит для пошивки и декорирования. С его помощью маскируются сложные системы по отводу дождевой воды с крыши.

Карниз между этажами

Конструктивный фасадный элемент, который устанавливается по периметру здания, визуально разделяя фасад на зоны. Вода как по ступеням стекает с кровельного навеса, попадет на карниз между этажами. От нег она отбрасывается за пределы зоны промокания стен и фундамента.

Такие элементы выполняют не только функциональные задачи по отводу воды, но и украшают фасад. Их строят из камня или из бетона, вместе со зданием. Для отделки используется штукатурка и краска.

Декоративные карнизы или лепнина изготавливаются из пенопласта или из пенополистирола. Затем они оштукатуриваются и закрываются оцинкованным отливом.

Для декорирования окон округлой формы часто применяются арочные карнизы. Такой небольшой карниз над проемом окна на фасаде точечно защищает и украшает стеклянную часть фасада.

Монтаж сайдинга

Общие правила

При монтаже винилового сайдинга своими руками следует придерживаться следующих правил:

• Виниловый сайдинг может менять свои размеры при перепадах температуры. Необходимо при монтаже оставлять зазор между панелями приблизительно в 7 — 10 мм.
• Осуществляя монтаж сайдинга, помните, что панель должна иметь свободу движения в пределах имеющихся перфорационных отверстий.
• Не прибивайте гвозди очень плотно. Необходимо оставлять зазор в 0,9 мм между шляпкой гвоздя и самой поверхностью панели.
• Панели сайдинга крепятся от центра к краям.
• Крепежи необходимо размещать в центре отверстий перфорации.
• Следите за перпендикулярностью крепежа по отношению к плоскости стены.

На рисунке показаны правильное (А) и неправильное (Б) крепление панелей

Технологическая карта на монтаж сайдинга необходима, чтобы Вы могли точно подсчитать количество панелей, реек и крепежа для своего дома.

Резка панелей сайдинга

Для резки панелей и планок винилового сайдинга могут применяться следующие инструменты:

1. нож-резак;
2. ножницы по металлу;
3. электролобзик;
4. электропила с абразивным колесом.

Рез панели производят, начиная с верхнего края, с того, где находятся перфорационные отверстия. Инструментами работают аккуратно, не допуская сколов винила с поверхности деталей.

Стартовая планка

Установка начальной (стартовой) планки винилового сайдинга

• В первую очередь следует определить самый нижний уровень на стене дома и забить временный гвоздь примерно на 4 см выше этой точки.
• Далее на этом же уровне забиваем гвозди на углах дома. При помощи малярной шнурки и мела или синьки отбиваем на стене ровную линию между гвоздями.
• Повторяем все это на каждой стене дома.
• Стартовую полосу устанавливаем верхним обрезом на отбитую ранее линию и прибиваем гвоздями.

Установка угловых планок

Внутренние и внешние углы устанавливаются на стыках стен, поднимаясь вверх до карниза. Детали крепят, забивая гвозди в отверстия наверху панелей. Гвозди забивают на расстоянии 30-40 см друг от друга по центру отверстий.

При нехватки длины углов их можно состыковать.

Для стыковки сайдинга проделывают следующие действия:

1. отрезают от верхнего края детали боковые части, примерно по 2,5 см, оставляя нетронутой центральную часть;
2. накладывают следующую угловую деталь на нижнюю, оставив 0,5 см для возможного температурного расширения.

На рисунке показано соединение внутреннего угла, где А = 2,5 см

Окантовка дверных и оконных проемов

Окантовка дверных и оконных проемов осуществляется при помощи J – рейки в следующем порядке:

1. устанавливают боковые рейки точно по обрезу проема окна;
2. прорезают и загибают ушко в дне верхней (надоконной) рейке и загибают его вниз;
3. аналогичную операцию проделывают на каждом углу оконного проема.

Монтаж J – рейки вокруг дверных и оконных проемов

Соединительная планка

Соединительная планка винилового сайдинга

Эта планка применяется для соединения панелей сайдинга. Устанавливают ее аналогично тому, как устанавливались угловые детали.

Финишная планка

Планка финишная винилового сайдинга

Финишная планка монтируется вверху стены, заподлицо с карнизом. В паз финишной рейки будет защелкиваться обрез последней панели сайдинга.

Монтаж панелей сайдинга

Комплектующие для монтажа винилового сайдинга и места их крепления на фасаде здания

После монтажа всех планок, угловых и соединительных, приступают непосредственно к монтажу панелей сайдинга.

Инструкция по монтажу сайдинга предписывает вести работы, начиная с тыловой части здания, постепенно двигаясь к фасаду. Монтируя первую панель, её нижний край вставляют в стартовую рейку, а верхний край прибивают к стене. Обшивка выполняется при помощи соединения деталей внахлест на 2,5 – см.

Достоинства материала

Карнизный сайдинг иначе называется «Софитом». Он имеет ряд преимуществ по сравнению с другими материалами.Давайте мы их рассмотрим:

Это по сути универсальный элемент. Отделка которым делается не только по карнизу, но и можно применить и для пола.
И это не редкость. К ним продаются отдельные декоративные детали, которыми можно украсить плоскость и сделать ее неповторимой;
Служат одновременно и лицевой частью, их не надо дополнительно чем-либо покрывать. Причем вы можете выбрать и нужный цвет, что значительно облегчит выбор дизайна;

Данный материал в своем составе не имеет вредных веществ и не навредит здоровью. Причем он не подвергается и воздействию грибковых заболеваний и прекрасно переносит перепады температур и повышенную влажность;
Работа может полностью выполняться своими руками и без посторонней помощи. Это может значительно удешевить стоимость всей работы;
Обшивка карниза сайдингом отвечает всем пожарным и санитарным нормам. И у вас не возникнет недопонимания контролирующих органов;
Отделка сайдингом карнизов и фронтонов не сильно увеличит вес конструкции

А это немаловажно в условиях строительства.

Как обшить крышу сайдингом ↑

Если при подшиве кровли сайдингом есть определенная свобода в выборе материала, то каркас обшивки карниза крыши собирают с учетом определенных правил.

Конструкция каркаса

Выбор типа конструкции каркаса под отделку крыши дома сайдингом зависит от вида кровельной системы. Перед его устройством стропила должны быть подготовлены к установке короба. Концы стропильных ног, которые выступают за фасад, необходимо срезать. Они должны образовать линию в вертикальной плоскости. К ним нашивают стартовую доску конструкции каркаса, а места срезов закрывают обшивкой короба.

varianty-podshivki-1
varianty-podshivki-2

Монтаж каркаса выполняют:

• по направлению стропил. Каркас в этом случае выполняют под тем же уклоном, что и у ската. Данный вариант больше подходит для односкатных кровель, имеющих небольшой уклон ската. Подшивку в этом случае производят прямо по стропилам. С их нижней стороны к внутренней части набивают выравнивающие бруски (сечение 100х40 мм) из обрезной доски. Чтобы обеспечить горизонтальность полученной плоскости, начинают с крайних брусков и натягивают между ними шнур, после чего набивают остальные.
• горизонтальный короб для карниза. Его собирают из пары досок. Одну из них крепят к стене, а другую – по нижней части стропильных ног. Дополнительно набивают поперечные бруски, пропустив их от низа стропильных ног до стены. Именно на них и будут крепиться панели во время монтажа сайдинга кровли. В каркасе под сайдинг на углах, где соединяются два ската, доска ставится на широкую сторону, а не ребром. Две доски стыкуются по прямой, которая соединяет угол крыши с углом дома. Полученная конструкция несвязана со стеной дома. Ее фиксируют для надежности на металлические уголки или пластины.

Некоторые рекомендации по установке сайдинга

• Если сайдинг для крыши не имеет вентиляционных отверстий, то в готовый каркас вставляют вентиляционные решетки.
• Крышу обязательно утепляют перед отделкой.
• Ровно уложить брус в углах поможет контрольная линия, начерченная на стене.
• Из огромного количества различных профилей для монтажа необходимы только две планки: стартовая, которую закрепляют со стороны начала обшивки, и, соответственно, жестко закрепленная финишная, и J-trim профиль.
• Профили крепят очень жестко на саморезы, ввинчивая их на расстоянии не более 350 мм друг от друга.
• К монтажу обшивки приступают, завершив установку профиля по всему периметру.

По краям набивают установочные профиля, куда затем вставляют сайдинг, но прежде необходимо отмерить пластинки требуемой длины. Резку обшивочного материала производят по ширине каркасного короба. Чтобы вставить пластинки в профили, их слегка сгибают. Каждую последующую цепляют за предыдущую, затем прибивают. Пластинки собирают плотно, но без особой натяжки. Таким манером набирается весь карниз.

На заметку
Профили скрывают неровные края на участках, где стыкуются карнизная доска и сайдинг.

При этом нужно следовать определенным правилам:

• Метизы забивают строго в центр отверстия под крепеж в виде овала, чтобы ничего не препятствовало возможной тепловой деформации.
• Шляпку при фиксации панели к обрешетке нельзя прижимать сильно. Между ними нужно сохранить небольшой зазор примерно в1 мм.
• Чтобы обшивка в будущем не деформировалась, нужно уменьшить размер пластин, входящих в угловые профили.

Как уже и было отмечено, чаще всего карниз отделывают софитами, поэтому более подробно остановимся на особенностях подшивки карнизного свеса этим материалом.

• Вдоль карниза устанавливают две планки: на стене и со стороны карнизного свеса. На планки крепят J-профили.
• Нарезанные пластины вставляют в профили. Чтобы при сгибании они не поломались, набор пластин начинают с установочного.
• По мере продвижения к углу, размер панелей уменьшают. Чтобы изменить направления панелей на углах, край пластины запиливают, разделив прямой угол пополам, и устанавливают в J- рейку, вбитую диагонально. Для этого либо аккуратно сгибают панель, либо слегка отгибают J-профиль, и панель встанет на место.
  При стыковке двух сторон обшивки необходимо два J-профиля.

https://youtube.com/watch?v=osse5cGytfc%3F

2021 stylekrov.ru

Правильный расчет количества материалов

Чтобы обшить фронтон сайдингом, производится расчет количества материалов. Учитывается тип конструкций, и берутся в расчет различные факторы:

1. Расстояние до основания.
2. Площадь элемента.
3. Угол наклона.
4. Высота крыши.

Для треугольных фронтонов

Для расчета материалов под треугольный фронтон, в первую очередь, замеряется основание. Также учитывается высота конструкции. Размеры перемножаются, и площадь делится на площадь одной панели. Для удобства расчетов все значения приводятся к одной единице измерения — квадратные метры.

Для наглядности необходимо рассмотреть конкретный пример. У здания может быть основание фронтона 3.45 метров, а высота составляет 3.8 метров. При подсчете площади выходит значение 0.732 квадратных метров. По вышеуказанной площади путем умножения значений получается сумма 6.55 квадратных метров.

Далее производится расчет непосредственно количества необходимых панелей. Для этого ранее полученное значение (6.55 квадратных метров) делится на площадь одной панели — 0.732 квадратных метра. Строитель получает значение 8.948 квадратных метров, эту цифру можно округлить до 89.5. Таким способом получается цифра, которая соответствует количеству панелей сайдинга при исходных данных.

Для трапециевидных фронтонов

С целью подсчета материала, когда имеются трапециевидные фронтоны, предусмотрена специальная формула, которая учитывает длину верхней линии и высоту конструкции. Необходимо наметить точку излома кровли и высчитать расстояние от края. На примере, можно взять за основу дом с длиной основания фронтона 6 метров, длина верхней линии составляет 3 метра, а высота 1.8 метров.

Для расчета слаживаются цифры 6 и 3, делятся пополам и умножаются на высоту. В итоге, имеет значение 8.1 квадратный метр. Далее это значение необходимо разделить на площадь одной панели. К примеру, она составляет 0.732 квадратных метров, в результате, получается значение 11.06. После округления данных выходит, что для отделки сайдинга в данном случае потребуется более 110 панелей.

Для фронтонов сложной архитектурной формы

Встречаются дома с различными выступами, перекосами. В конструкции могут быть предусмотрены окна, различные отверстия. В такой ситуации профессиональные строители предлагают разделять конструкцию на отдельные элементы, и высчитывать площади для разных участков.

Если в конструкции предусмотрено несколько окон, полученные показатели складываются. Далее придётся заняться черчением и нанести на листок бумаги имеющуюся многогранную форму. Для упрощения она разделяется на простые фигуры. Как в случае с окнами, определяется площадь отдельных элементов, а затем суммируется.

В конце работы не забываем отнять площадь оконных проемов. На примере предыдущих расчетов, пользователь сможет определить точное количество необходимых панелей.

Для обшивки карнизных и фронтонных свесов

Свесом называют часть кровли, которая выступает за стену, а карниз — это ее горизонтальная часть. Поэтому фронтальная линия — это вертикальный элемент. Все подлежит обшитию софитами, а торцы не остаются без внимания, используются планки разных форм (подойдут капельники). Расчет материалов начинается с замеров длины карниза, ширины и высоты.

Когда найдена общая площадь, все намного проще. По аналогичному принципу находится квадратура фронтонных свесов

По предыдущему примеру важно знать площадь одной софиты и произвести операцию деления

Монтируем внутренние угловые профили

Порядок монтажа этих элементов не имеет существенных отличий от технологии обустройства внешних углов – между профилем и софитом оставляем отступ в 3 мм, нижний же конец профиля опускаем ниже J-планки на 0,6 см.

Если снизу присутствует выступающий цоколь либо иной элемент, выбивающийся из общего уровня, то между ним и профилем тоже оставляем 6-миллиметровый отступ – нельзя, чтобы профиль внутреннего угла упирался в него.

Существует 3 метода обустройства внутренних углов, смотрите рисунок.

3 варианта реализации внутренних углов для обшивки сайдингом

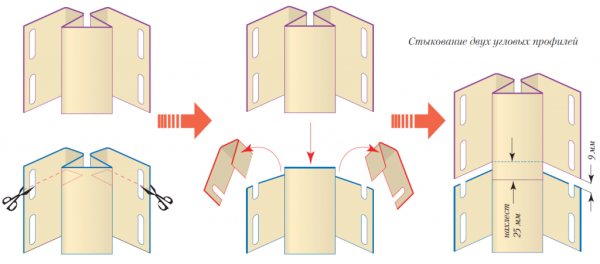

Если высота стены больше 300 см, выполняем сращивание профилей. Технология такая же, как и при обустройстве внешних углов.

Пример сращивания профилей внутреннего угла

Между планками оставляем 9-миллиметровый отступ, аккуратно обрезая лишний материал. Нахлест верхнего элемента на нижний – 2,5 см. Крепежные элементы устанавливаем с 4-сантиметровым шагом, размещая их строго в центре предназначенных для этого отверстий. Исключение – самая верхняя точка. Здесь крепеж нужно установить в верхней части отверстия.

Технология монтажа

Сегодня повсеместно производится отделка карнизов крыши сайдингом, благодаря его неоспоримым достоинствам. Этому способствует красивый, эстетичный вид поверхности, и простота монтажа.
Он не представляет особой сложности — подробная инструкция от производителя поможет без проблем сделать работу своими руками. Додумывать здесь ничего не придётся.

Каркас

Чтобы иметь возможность закрепить панели на свесах кровли, необходимо сделать каркас. Он может быть выполнен как из алюминиевого профиля, так и из дерева.
Для выполнения деревянного каркаса используются бруски с прямоугольным сечением 25*50 мм, которые предварительно покрываются антисептическим раствором.
 Итак:

На крышах с небольшим уклоном, бруски набиваются прямо на стропила. Чтобы плоскость получилась ровная, сначала монтируют крайние бруски, по которым протягивают шнур. А затем по нему набиваются и остальные детали каркаса.

Схема деревянного каркаса свеса

• Для скатных крыш с большим уклоном, каркас делается из двух обрезных досок 100*30 мм. Первую прибивают к стропилам снизу, вторую монтируют к стене в том месте, где за её границу выходят стропила.
  Поверхность обеих досок должна находиться на одном уровне.
• Затем на эти доски монтируют поперечные бруски, с шагом 40 см. Именно к ним будет фиксироваться сайдинг. На фото хорошо видно, как это выглядит в разрезе.

Сечение свеса кровли

Вдоль всего фронтонного свеса, на торцы брусков прибивается ветровая доска, а затем ещё одна – к стене дома, параллельно уклону. Всё это делается ещё на стадии возведения стропил.
Чтобы обрешётка получилась ровная и красивая, концы брусьев и ног стропил должны быть обрезаны так, чтобы образовалась чёткая линия.

Схема обрешётки кровли

Монтаж софита

Отделка сайдингом карниза крыши начинается после того, как готова обрешётка и произведено утепление фасада. При этом используется и несколько видов крепёжных элементов.
 Итак:

Как и любая работа в строительстве, установка сайдинга начинается с разметки. При помощи уровня на каркас мелом наносятся горизонтальные метки. По этим меткам и устанавливают стартовую рейку, на расстоянии 15 см от торцов стен.

• Она используется для фиксации нижнего ряда софитовых панелей к стене. В стартовую планку до упора вставляется панель сайдинга.
  При этом щелчок будет означать, что она надёжно зафиксирована.
• J-рейка необходима для вертикальной фиксации сайдинга на стыке карниза со стеной, на углах, при облицовке фронтона. Именно она обеспечивает завершённость конструкции.

J-рейка

Финишные планки используют в основном при облицовке фасадов, для закрывания обрезанных по размеру торцов панелей. В зависимости от конструкции крыши, такие рейки могут понадобиться и при обшивке свеса кровли.

Финишная рейка

• При обшивке карниза используются и детали, которыми оформляются внешние и внутренние углы.
• Для монтажа сайдинга применяются только гвозди из нержавеющего металла – алюминиевые или оцинкованные. Они должны иметь широкую шляпку и длину, не менее четырёх с половиной сантиметров.
  Из инструментов, под рукой нужно иметь ножовку, угольник, рулетку, молоток, ножницы по металлу, нож и отвес.
• Чтобы не испортить панели, и установить их качественно, необходимо соблюдать определённую технику их крепления к каркасу. Забивать гвозди нужно по направлению от середины к краям панели, строго в середину овального отверстия.
• До конца забивать гвоздь не стоит, панель должна немного двигаться, но не болтаться. Если отверстия для крепежа на панели нет, не пытайтесь забить гвоздь в её корпус.
  Лучше воспользоваться пробойником, и сделать отверстия по краю.

Пробойник отверстий

При нарезании софита по размеру, нужно помнить, что детали стыкуются внахлёст, в два сантиметра. Вставляя софит между крепёжными планками, необходимо оставлять зазор в 0,5 см.
При соблюдении этих нехитрых правил, поверхность получится надёжная и ровная.

Как сделать?

Существует несколько вариантов подшивки. В зависимости от того, какой из вариантов выбран, технология исполнения будет различаться:

• Параллельно кровле. В этом случае обшивка производится сразу под стропильными ногами. Грубо говоря, материал просто набивается на стропила. Такой способ отделки подойдет, когда крыша имеет небольшой уклон (до 30 градусов).
• С обустройством подвесных кобылок. К стропильной ноге прибиваются бруски: некоторые вплотную к стене, другие – параллельно земле. Получается, что под свесами образуются треугольники. В дальнейшем их облицовывают выбранным материалом. Такая технология наиболее распространенная.
• К стене. Здесь брусок прибивается к стене на уровне нижнего края свеса. В дальнейшем между стропильной ногой, образующей свес, и прибитым бруском просто набивается облицовочный материал. Такой способ наиболее прост, однако не подходит для деревянных строений из-за их склонности к короблению.

Первоочередным этапом обшивки является именно сооружение такого короба, который в дальнейшем будет отделываться материалами для подшивки

Обратите внимание, насколько прочно установлены бруски. Если работа проведена недостаточно качественно, то велик риск того, что подшивка может покоробиться, а то и вовсе разрушиться в дальнейшем

Также здесь важно учесть поправку на вентиляцию, оставив специальные компенсационные зазоры

Виды сайдинговых панелей

Деревянный сайдинг

Этот вид сайдинга выглядит очень эстетично и дорого. Его легко смонтировать и не понадобятся дополнительные изделия.

Но… Карнизу свойственно собирать конденсат. Потому деревянные изделия будут подвергаться постоянному воздействию влаги.

А так как находится карниз на улице, то температурное воздействие тоже имеет место быть. Два этих фактора неминуемо приведут к разрушению древесины.

Обшивка карнизов сайдингом из дерева. На фото вид снизу.

Металлический сайдинг

Потому как подшить карниз сайдингом из дерева не совсем выгодно попробуем что-то другое.

Металл очень прочный и внушающий доверие материал. Но из-за того же конденсата он начинает ржаветь, даже не смотря на слой оцинковки.

В результате просматриваются рыжие пятна ржавчины. Эстетика теряется, а вместе с ней пропадает и прочность конструкции.

Обшивка карниза сайдингом металлическим. Вид снизу.

Можно, конечно приобрести медный профиль. Он устойчив к коррозии и обладает прекрасным, благородным оттенком. Только вот перед тем, как подшить карниз сайдингом данного вида, стоит вспомнить о цене. А она сравнительно высокая.

Виниловый сайдинг

Оба предыдущих варианта отличает еще и достаточно высокая цена. Виниловый сайдинг более широко распространен в строительстве во многом благодаря своей влагоустойчивости.

Поливинилхлорид, из которого изготовлен данный вид сайдинга обладает:

• достаточной прочностью;
• влаго- и термоустойчивостью;
• приятной ценовой политикой;
• разнообразием цветовой гаммы;
• удобством монтажа;
• для установки не нужна многострочная инструкция;

Нужно учесть, что сам сайдинг, как таковой, для отделки именно карнизов не подходит. Для этой цели созданы специальные изделия — софиты.

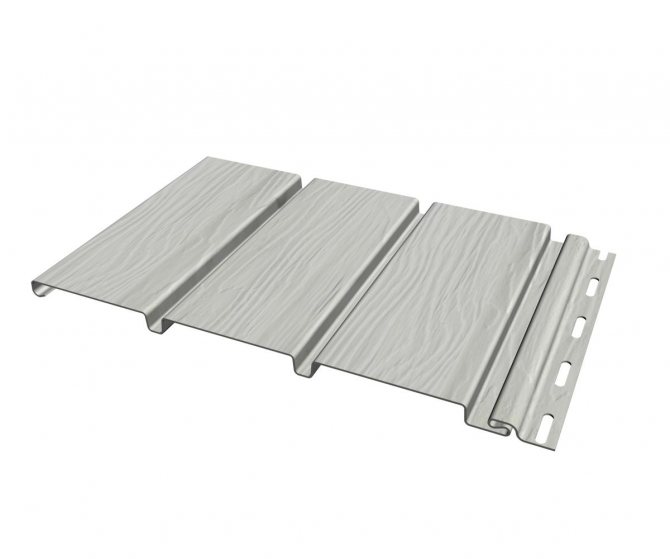

Это перфорированные или глухие панели из ПВХ, которые созданы для защиты карниза здания от излишней влаги.

Существует несколько видов софитов, различающихся степенью перфорации:

без перфорации;

Софит без перфорации

с частичной перфорацией;

Софит с частичной перфорацией

с полной перфорацией;

Софит с полной перфорацией

Перфорация служит для вентиляции карнизного пространства. Для того чтобы обшивка сайдингом карнизов была подобрана правильно необходимо ознакомится с проектом. Исходя из инженерного решения узла карниза, можно определить степень его возможного увлажнения.

Так же используя проект можно подобрать цвет изделия, которым будет производиться отделка карниза сайдингом.

Наибольшей популярностью пользуются софиты с совмещенной перфорацией. Они хорошо способствуют вентиляции, при этом, не давая влаге проникнуть вовнутрь.

Особенно актуальна хорошая вентиляция в деревянных домах. От избытка конденсата древесина загнивается, что сказывается на ее несущей способности. Металлический каркас влага так же не пожалеет. Ржавчина не только «съест» полезную площадь элементов, а и испортит внешний вид строения.

При теплом чердачном помещении целесообразней подшить свесы цельными софитами. Они не дадут проникать холодному воздуху вовнутрь, и защитят кровлю от влаги снаружи.

Полностью перфорированные панели служат для усиленной вентиляции. В этом случае вся панель способствуют движению воздушных масс. Применяется такой вид панелей для кровель со сплошным, невентилируемым настилом. Например, для кровель из битумной черепицы или кровель, покрытых рулонными материалами.
