Покрасочная камера своими руками

Вентиляция покрасочной камеры

• одномоторные; • двухмоторные.

Как следует из названия, первая схема предполагает один источник нагнетания воздуха, который засасывает его в камеру и за счет этого осаждает туман краски, лишнее давление стравливается через технологические отверстия. Второй тип использует как приточную, так и вытяжную вентиляцию. За счет этого циркуляция осуществляется значительно быстрей и эффективней. Очистка воздуха от загрязнений и пыли

Ни одна мало-мальски толковая покрасочная камера не представляет себя без воздушного фильтра, способного обрабатывать большие потоки загрязненного воздуха, тем самым избавляя владельца от неприятностей при высушивании автомобиля. Хорошо себя зарекомендовали двухфазовые фильтры, первый слой которых улавливает крупные частицы, а второй – обеспечивает тонкую очистку. Производительность системы вентиляции рассчитывается в кубических сантиметрах проходящего через него воздуха в секунду. Данное значение не должно быть меньше 20, в идеале – 20-25. Наличие фильтра обязательно как для приточной, так и для вытяжной вентиляции, что строго регламентируется санэпиднормами. Стоит заметить, что именно вытяжная вентиляция подвержена более сильному загрязнению. Это следует учесть при расчете ее ресурса и периодичности замены фильтра.

Если правильно организовать циркуляцию воздушных потоков, то можно избежать эффекта турбулентности. Явление завихрения воздушных потоков может проявиться при загрязнении воздушных фильтров. Чтобы такого не произошло, следует научиться контролировать давление воздуха. Отвечают за данный параметр специальные устройства. Лучше, если регулировка будет происходить посредством пульта с анализом уровней загрязненности и емкости устройства.

Вентиляция – один из важнейших элементов покрасочных камер!

Вентиляция – один из важнейших элементов

Система вентиляции является важнейшим элементом не только покрасочной камеры для автомобиля, но и для любого малярного цеха, независимо от его габаритов и задач. Наша покрасочная камера функционирует на приточно-вытяжном принципе вентиляции. Сейчас разберемся детальнее.

• Одномоторная камера. В ней воздух нагнетается внутрь сверху, создавая при этом давление. Это способствует тому, что туман краски осаждается вниз и выводится наружу через специальные отверстия.
• Двухмоторная камера. В таком типе камер устанавливается два мотора: верхний – нагнетающий и нижний – отсасывающий.

Давайте рассмотрим недостатки и преимущества каждого из названных видов вентиляционной системы. Первый, одномоторный, гораздо дешевле второго, но с его помощью воздух циркулирует гораздо хуже. Не смотря на это, многие предпочитают именно этот вариант вентиляции покрасочной камеры, поскольку он более выгодный и гарантированно окупится.

Второй вариант подразумевает еще и нижний мотор, который служит своеобразной вытяжкой. Он помогает освободить воздушное пространство камеры от взвести мелкодисперсных капель аэрозольной краски. Циркуляция воздуха во втором случае в несколько раз эффективнее, однако, этот вариант и значительно дороже. Если сооружать покрасочную камеру для одноразового использования (покрасить свой автомобиль и переоборудовать гараж обратно), то нет смысла устанавливать два мотора – это совсем не выгодно с финансовой точки зрения.

Система обогрева

Покрасочная камера своими руками должна быть оборудована тепловой пушкой и дополнительными тэнами. Они используют электричество. Из пушки по воздуховоду поступает прогретый воздух и распределяется по шести точкам под потолком. В этой системе есть свои тонкости, о которых детальнее в разделе о системе вентиляции в покрасочной камере.

Обогрев воздуха в покрасочной камере зависит не только от режима и цикла работы покрасочной камеры, но и от сезонности. В теплое и холодное время года обогревательная система работает по-разному. Точно так же обогрев при окрашивании и сушке происходит по-разному (если при покраске воздух нагревается до 30 градусов и выбрасывается наружу без фильтрации, то при сушке воздушные массы, циркулируя по камере, нагреваются до более высоких температур).

Режим сушки в покрасочной камере

В покрасочной камере своими руками есть различные возможности для сушки лакокрасочного покрытия. Самый дешевый способ – это сушка воздухом. Однако это занимает слишком много времени и не всегда является экономически выгодным.

Прежде чем продумывать вариант оборудования для режима сушки автомобиля, нужно однозначно определиться с дальнейшей судьбой собранной покрасочной камеры. Здесь есть два варианта:

1. Использовать сушку воздухом, если необходимо один раз покрасить свой автомобиль.
2. Использовать инфракрасное оборудование, если покрасочный бокс будет продаваться после покраски автомобиля, либо сдаваться в аренду, либо использоваться в коммерческих целях.

Каждой камере по сушке!

Любая сделанная своими руками камера должна иметь аппараты для сушки. В наши дни теплогенераторы используют практически все виды топлива, от газа до почти дармового отработанного масла. Также нет проблемы в подборе необходимых функций. Однако, чаще всего мастера предпочитают инфракрасные лампы. При грамотной эксплуатации они не потребуют к себе излишнего внимания, безопасны и вполне эффективны, а также экономически выгодны.

Чтобы процесс окрашивания и высушивания прошел гладко, необходимо предусмотреть направление тепловых потоков поступающего воздуха. Нельзя допустить, чтобы одна из частей поверхности нагревалась сильнее, чем остальные.

Так называемый пульт управления должен находиться в удобном для осуществляющего работы человека месте. Также правила хорошего тона требуют, чтобы управление сушкой, фильтром и вентиляцией осуществлялось с одного устройства. В общем, постарайтесь обеспечить максимально удобную обстановку.

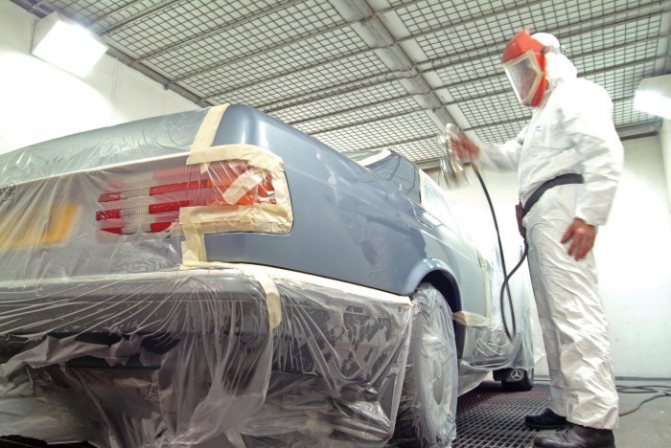

Оборудование для окрашивания

Комбинезон и респиратор защитят от химических компонентов краски Для проведения работ по окрашиванию автомобиля вам потребуется приобрести набор малярного оборудования. Комплект, в который входит все для покрасочной мастерской, обойдется вам в 300-1000 долларов, в зависимости от функционального уровня агрегатов. В перечень необходимого оборудования входят компрессор, краскопульт и вспомогательные приспособления.

Компрессоры, исходя из конструктивных особенностей классифицируются на поршневые и винтовые:

• Поршневые компрессоры отличаются компактными габаритами, износоустойчивостью и низкой стоимостью, однако они имеют слабую продуктивность и требуют регулярного техобслуживания (замены сальников, клапанов и т.д).
• Винтовые компрессоры стоят дороже — их рационально выбирать если вы планируете заниматься покраской автомобилей профессионально, такие агрегаты подходят для реализации большего объема работ — они производительны и не склонны к перегреву.

Выполняя оборудование мастерской своими руками выбирайте компрессор мощностью от 2.5 кВт, с рабочим давлением в пределах 10 мПа и производительностью от 300 до 500 л/мин. В дополнение к компрессору приобретается фильтрующий блок для удаления масла и влаги из подающегося воздуха.

Пульверизаторы (краскопульты) рационально покупать со сменными соплами, поскольку для работы с разными красящими составами применяются сопла отличающихся размеров:

• Нанесение грунтовок — сопло 1.5-1.7 мм;
• Нанесение лака и акриловых красок — 1.4-1.5 мм;
• Нанесение биндера (при окрашивании перламутром и металликом) — 1.3 мм.

Краскопульт подбирается исходя из производительности используемого компрессора по параметру номинального расхода воздуха.

Выбирайте надёжные инструменты для покраски

Также вам потребуется:

• Шлифовальная машинка — для матирования поверхности кузова перед окрашиванием;
• Полировочная машинка — для финишной доводки нанесенного лакокрасочного покрытия.

Не забудьте и о приобретении малярной маски, поскольку нанесение лаков и красок сопровождается токсичными испарениями добавленного в них растворителя.

Как сделать вентиляцию покрасочной камеры своими руками?

Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:

• Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
• Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

Вентиляция и сушка в покрасочной камере

К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.

В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.

Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.

Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.

• Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
• Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
• Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.

Пол покрасочной камеры

Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.

Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.

В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.

Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.

Виды покрасочных камер

Покрасочная камера для машины. Основные задачи

1. Одной из важнейших функций покрасочного бокса является защита от пыли. Воздух, который попадает внутрь проходит несколько степеней очистки.
2. Воздух в камере должен нагреваться до определенной температуры (циркуляция необходима в процессе сушки и обеспечивается при помощи специальных теплообменников).
3. Воздух, который попадает в краскопульт, необходимо очистить от водяного пара и всяческих примесей, чтобы получить высокое качество лакокрасочного покрытия.
4. Камера должна быть герметичной, а также отделанной специальным покрытием, которое легко моется и не дает бликов.
5. Необходимого уровня освещения нужно добиться с использованием специальных взрывозащищенных ламп, которые устанавливаются по всему периметру камеры под углом.
6. Бокс должен полностью отвечать всем экологическим требованиям. В нем необходимо установить очистительные выходные фильтры и улавливатели вредных веществ, которые должны очищать воздух перед тем, как выбросить его наружу.
7. Чтобы управление покрасочной камерой было более комфортным, а контролировать все процессы в ней было удобней, используется пульт управления. Он совмещает в себе целую систему управления переключателями освещения и сменой режимов камеры, вентиляторов и горелки. С его помощью можно следить за степенью загрязненности фильтров и другими показателями благодаря наличию специальных индикаторов.

Разновидности покрасочных камер

Все помещения, которые используются для окрашивания авто различаются между собой по нескольким характеристикам:

• Назначению.
• Размерам конструкции.
• Особенностям конструкции.
• Видом используемой вентиляционной системы и фильтров.
• Типом энергоносителя и теплообменника, которыми оснащена камера.
• Количеством используемых двигателей.

Покрасочный бокс для моделей в большинстве случаев обладает только одним встроенным двигателем, с помощью которого и обеспечивается бесперебойная работа оборудования. Такой двигатель направляет все потоки воздуха к полу (впоследствии они выводятся наружу через специальные отверстия в полу).

покрасочная камера

Чтобы очистить воздух от вредных испарений автомобильной краски и лака, можно оборудовать помещение дополнительным двигателем, который будет направлять загрязнённые потоки воздуха в фильтры.

Важность правильно спроектированной вентиляции в том, что благодаря ей в камере поддерживается необходимая для рабочего процесса температура, а качество выполненных работ будет высоким. Как энергоноситель лучше использовать дизельный генератор, поскольку электрический и паровой обладают свойством слишком долго нагреваться

Использование газовой горелки в работе опасно, к тому же перед ее подключением необходимо получить разрешение

Как энергоноситель лучше использовать дизельный генератор, поскольку электрический и паровой обладают свойством слишком долго нагреваться. Использование газовой горелки в работе опасно, к тому же перед ее подключением необходимо получить разрешение.

Расходные материалы

В процессе окраски автомобиля потребуются и расходные материалы.

Картонный гофрированный фильтр

Изделие, используемое для улавливания лака, клея, краски и прочих элементов в окрасочном тумане. Гофрированный фильтр накаливает отходы, не влияя на скорость потока воздуха и класс очитки.

Фильтр напольный в рулонах

Фильтр изготовлен из стекловолокна. Материал пропитывается специальным составом и используется для удерживания мелких элементов окрасочного тумана.

Оптимальная толщина — 7 см. Преимущества — удобство применения для индивидуальных покрасочных камер, эффективность конструкции, стойкость к огню, отсутствие в составе силикона.

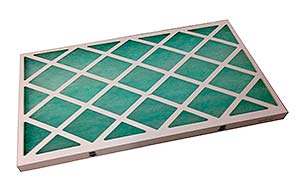

Стекловолокнистые фильтры в картонной рамке

Такие расходники предназначены для сухих кабин, устанавливаются для обеспечения второго уровня фильтрации и удаление наиболее мелких частиц, находящихся в окрасочном тумане. Плюсы — высокое качество очистки воздуха и продолжительный срок службы.

Фильтры кокосово-волонистые для водяных кабин

Конструктивные особенности таких изделий позволяет использовать их в условиях высокого уровня влажности. В процессе эксплуатации возможно восстановление фильтра несколько раз. Для этого требуется помыть изделие в мыльной воде.

Фильтрующий элемент монтируется внутри кабины после водяных каскадов. Как правило, играет роль завершающей ступени очистки перед вентилятором.

Плюсы — обеспечение высокого уровня фильтрации, возможность многократного применения, обеспечение высокого уровня защиты вентилятора.

Благодаря действию фильтра, на лопасти вентилятора почти не попадает шлам с окрасочного тумана.

Потолочный фильтр (для приточной вентиляции)

Задача фильтрующего элемента заключается в тонкой очистке всасываемого в покрасочную камеру воздуха. Материал монтируется в приточный пленум, через который и направляются прогретые воздушные массы.

Выбор подходящей модели зависит от требований к уровню очистки воздуха, эффективности изделия и ряда других факторов. Кроме очистки, фильтр гарантирует выравнивание входящего воздушного потока, входящего в покрасочную камеру.

Плюсы — тонкая очистка от мелких примесей, постепенная подача воздушного потока в помещение, продолжительный срок службы, уменьшение расходов.

Липкое покрытие для защиты от пыли

Задача расходника заключается в обеспыливании помещения в области окрашивания, сушки или шлифовки. Состав наносится на поверхности с помощью валика или краскораспылителя.

После снижения эффективности старый слой смывается, а вместо него наносится новый.

В состав липкой массы входит смесь смолы и элементов с повышенным клеящим эффектом. Для смывания старого слоя применяется губка и теплая вода.

Плюсы — высокая удерживающая способность, легкость нанесения и смывки, возможность нанесения на любую поверхность, сохранение липкости в течение длительного времени.

Средство для удаления краски из водяных кабин

При добавлении состава в водяную кабину обеспечивается связывание твердых элементов краски. С его помощью можно удалить отходы краски из водяной кабины без слива воды.

Плюсы — эффективное удаление частиц, повышение эффективности фильтрации, защита от появления неприятного запаха. Кроме того, облегчается процесс обслуживания и устранения отходов, повышается эффективность обслуживания покрасочной камеры.

Как работает

Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.

Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.

Устройство

Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:

• воздушные фильтры;
• систему подачи воздуха;
• каналы отвода воздуха;
• нагревательный элемент;
• устройства управления системой.

Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.

Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух

Очистка препятствует загрязнению окружающей среды, что также немаловажно

Отопление

Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:

• электрические — обычные ТЭНы. Из особенностей – высокое потребление электричества;
• газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
• дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.

Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.

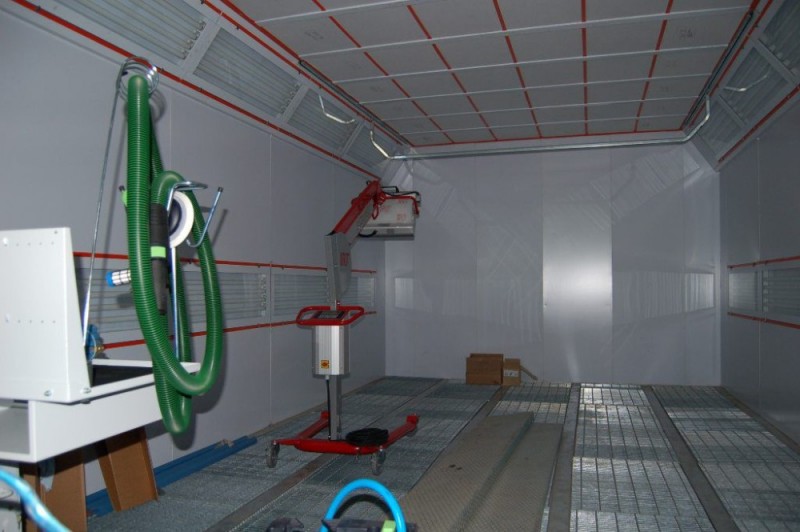

Окрасочное помещение

Рабочее помещение должно обладать:

• хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;
• достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.

Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.

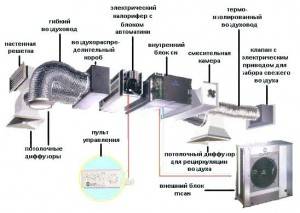

Система вентиляции и фильтров

Вентиляция в покрасочной камере своими руками – задание не из простых, поскольку требует проведения тщательных расчетов. Функции фильтров и системы вентиляции:

1. Подача свежего воздуха в помещение.
2. Забор воздуха, который уже отработан и чистого воздуха с улицы.
3. Выброс отработанного и уже очищенного воздуха из покрасочной камеры.

Вентиляция покрасочной камеры может быть нескольких видов:

• Одномоторная (воздух поступает сверху, а все пары краски опускаются вниз и выводятся через отверстия в полу).
• Двухмоторная (воздух поступает сверху, а отработанный воздух высасывается нижним мотором на улицу).
• Приточно-вытяжная (работает в режиме активной циркуляции воздуха с его постоянной фильтрацией и нагрева закачанного воздуха до 30С).

Вентиляция в покрасочной камере, под которую был переоборудован гараж, будет зависеть от того, какими материалами будет пользоваться мастер. Если планируется проведение стандартных работ – необходимо будет удалить около двух третей отработанного воздуха, который находится в верхней части помещения, поскольку это будет обеспечивать необходимый уровень безопасности для человека. Только после этого можно удалять нижние слои воздуха. Поэтому необходимо смонтировать вентиляцию приточно-вытяжного типа, вытяжка для покрасочной камеры в гараже при этом обязательна.

Вытяжные каналы должны быть установлены в нескольких местах, соединять их с остальными не нужно (в случае возможно поломки в негодность придет только одна вытяжка, а остальные будут работать исправно). При обустройстве системы вентиляции необходимо учитывать воздухообмен и рассчитать сечения воздуховодов.

система вентиляции

Воздухообмен – это величина, для определения которой необходимо учитывать количество людей, которые находятся в помещении, площадь гаража-покрасочной камеры и нормируемую кратность воздухообмена (если планируется полная окраска автомобиля — кратность должна доходить до 100 раз, ведь чем больше кратность – тем меньше токсичных веществ накапливается в воздухе и тем меньше вреда для здоровья человека). Все каналы вентиляции должны быть жароустойчивы и пожаробезопасны.

При переоборудовании гаража под покрасочную камеру начинать работы по установке вентиляционных систем нужно уже после того, как обшиты стены (с использованием вагонки или листов металла) и установлено правильное освещение. В полу гаража необходимо установить вытяжку, которая изготовлена на основе вентиляторов.

Затем при помощи нескольких тэнов под потолком нужно установить воздухозабор с тепловой пушкой. Из тепловой пушки воздух будет разводиться по всему периметру помещения к его центру при помощи воздуховодов. Тепловая пушка – большой вентилятор, который прогоняет закачанный воздух сквозь прогретые спирали. Если такая пушка будет изготавливаться самостоятельно, вместо спиралей можно использовать специальную нихромовую проволоку.

Входные и выходные отверстия системы вентиляции должны быть расположены таким образом, чтобы не получались «мертвые зоны» в помещении гаража. Все лакокрасочные материалы слишком быстро забивают установленные для очистки воздуха фильтры, поэтому лучше, если можно будет регулировать мощность подачи воздуха.

Чтобы воздушные фильтры дольше прослужили без замены, необходимо устанавливать двухступенчатые фильтры: первый будет удалять крупную пыль, второй – задерживать частицы лака и красок. Если вентиляционные каналы не слишком длинные, для вентиляции можно использовать и винтовые вентиляторы.

Они экономичны и имеют высокую производительность. Если же планируется использование центробежных каналов, необходимо также использовать всасывающий и нагнетающий воздух вентиляторы, чтобы не создавать статическое давление в гараже.

Правильно выполненные работы по установке системы вентиляции будут обеспечивать необходимый воздухообмен. Нужно тщательно спланировать все этапы постройки покрасочной камеры своими руками, чтобы впоследствии не пришлось исправлять допущенные ошибки.

Следующая статья: Что нужно для покраски автомобиля.
Предыдущая статья: Подготовка авто к покраске своими руками.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

• Защитные маски для покраски. И другая спецодежда.
• Прибор для определения толщины краски на автомобиле. Нужно каждому.
• Краска по пластику. Чем покрасить пластик.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Ещё немного полезной информации

Для того чтобы выполнить внутреннюю отделку, используйте негорючие материалы – например, металл. Не стоит выбирать такой вариант, как вагонка, поскольку увеличивается опасность возгорания. В зависимости от того, насколько правильно будут выполнены отделочные работы, можно будет оценивать степень герметичности, которая важна, чтобы избежать попадания пыли и посторонних частиц. Отдавайте предпочтение гладким легко моющимся поверхностям – это упростит процесс уборки.

Работу по покраске авто упрощает наличие автоматического управления процессом. Это, конечно, отразится на себестоимости всего проекта, но, с другой стороны, вы получите ряд неоценимых преимуществ. Пульт автоматического управления должен иметь панель из прочного, надёжного материала. Он должен быть простым в использовании, эргономичным и удобным. Подумайте о возможности оперативного перехода между ручным и автоматическим режимами.
