Трубы полипропиленовые: технические характеристики

Полипропиленовые трубы, размеры, категории и способы армировки

Внутренний диаметр полипропиленовых труб, а также толщина стенок и способы укрепления – ключевые значения для разделения их на категории. Наиболее ходовые в строительных работах три категории:

PN10 – категория, используемая для монтажа «холодного» водопровода, а также для обустройства теплых полов. Номинально выдерживает температуру до +45 °С и рабочее давление 1 МПа. В этой группе толщина стенок бывает от 2-х миллиметров до 1 сантиметра. Наружные диаметры труб – от 20 до 110 мм, внутренние – от 16 до 90 мм;

PN20 – категория-универсал, которая может использоваться как в водоснабжении, так в и отоплении, при условии что температура воды не будет превышать +80 °С, а давление – 2 МПа. Внутренние диаметры PN20 колеблются от 10,6 до 73,2 мм при наружных 16-110 мм. Следовательно, толщина стенок находится в рамках 16-18,4 мм;

PN25 – такая категория труб еще называется армированной. Ближе к внешней стороне PN25 имеет прослойку из листа металла, стекловолокна или композита. Такой прием применяется для усиления их стабильности при высоких температурах (+95 °С) и давлении (номинальное давление – 2,5 МПа). Эта категория разработана специально для систем отопления.

Всего существует пять видов усиления (армирования) полипропиленовых изделий. Первый способ предполагает армирование цельным листом алюминиевой фольги, которая наносится на внешнюю сторону трубы. Второй способ также заключается в армировании алюминием, но в отличие от первого варианта лист металла перфорирован. Третий способ армирования алюминием заключается в размещении алюминия ближе к внутренней части.

Четвертый вид армирования – усиление изделия стекловолокном, находящимся посередине, между внешним и внутренним слоями. И самый эффективный способ усилить полипропиленовую трубу – армирование композитом. Композит – это смесь самого полипропилена и стекловолокна, который прокладывается между внутренней и внешней поверхностью.

Максимальный срок эксплуатации полипропиленовых труб редко когда зависит от производителей, а в большей степени зависит от таких факторов, как температура и давление внутри них. При этом допустимо превышение одного из параметров, но превышение обеих чревато последствиями. Например, при небольшом давлении полипропилен сможет выдерживать температуру, гораздо выше номинальной, и прослужить немалый срок. Аналогично и в ситуации, когда давление превышает номинальное, но температура остается низкой.

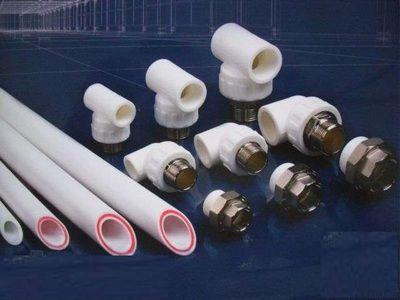

Фитинги для труб (муфты)

Фитинги для полипропиленовых труб чаще называют муфтами. Муфты бывают разборными и неразборными.
По своему опыту рекомендую использовать неразборные, меньше составных частей — выше надежность.

Рекомендуется использовать муфты и трубы одного производителя, однако это необязательное условие.
Так как наружные диаметры всех труб фиксированно стандартные, муфты других производителей подойдут
без проблем. Однако стоит помнить, что производитель снимает с себя всю ответственность за
протечки труб, если использовались комплектующие других фирм.

Немаловажным моментом в выборе муфт является соответствие допустимых давлений с трубами. Если применяется
труба PN25, то и муфта должна иметь соответствующее обозначение. Очень часто, продавцы в специализированных
сантехнических магазинах не указывают на этот факт и продают к трубе PN25 муфты PN20.

Стоит добавить, что фитинги лучше стараться брать качественные, от мировых брэндов. Дело в том, что в
хорошем фитинге, в месте соединения металла с полипропиленом стоит уплотнительное кольцо. Увидеть это колечко
возможно только распилив муфту по вдоль.

Что дает данное кольцо? Не так часто, однако случается, при некачественной муфте, между железом и пластиком
продавливает воду. Протечкой это не назовешь, обычно выдавливает несколько капель в десять-двадцать минут и
через несколько часов течь забивается. Но бывает течь не останавливается и на следующий день, поэтому узел
приходится менять. А учитывая, что место пайки одноразовое, замена может принести немало хлопот. В общем не
экономьте на муфтах и фитингах!

Смотрите видео о комбинированных фитингах из полипропилена:

Комбинированные муфты для полипропиленовых труб

Как соединить полипропиленовые трубы?

Работать с любыми пропиленовыми трубами легко и просто, их соединение пайкой или резьбовыми сопряжениями, когда это требуется, не представляет особой сложности, и научиться этому сможет каждый. Материал нарезается специальными ножницами или ножовкой, а между собой трубы соединяются вспомогательными соединительными деталями и пайкой. Пайка является достаточно надежным соединением — такие магистрали вполне могут быть вмурованы в стены, без боязни за их целостность. Если резьбовые стыки металлических труб были самым слабым местом в системе отопления, требовали тщательной «упаковки», то появление пропиленовых изделий и метода их соединения — качественное спаивание, избавили навсегда от этой проблемы.

Процесс работы

Монтаж с помощью пайки производится достаточно легко, если использовать качественный инструмент и чистые, не бракованные соединительные детали. Важным условием для качественного проведения монтажа является соблюдение нужной температуры. Для каждого определенного диаметра трубы необходимо применять определенную температуру пайки. Если трубы находились на улице или помещении с низкими или высокими температурами, их нужно выдержать в помещении не менее 12 часов, для адаптации их в условиях, в которых они будут установлены.

Инструменты

Монтажный набор

Для монтажных работ понадобятся специальные инструменты, и некоторые из них невозможно заменить другими, подручными приспособлениями:

1. Аппарат для сварки пропиленовых труб, имеющий насадки (муфты и дорны) разного стандартизированного диаметра.

Сварочный аппарат в рабочем положении

2. Ножницы для резки труб — при их отсутствии подойдет ножовка или лобзик.

3. Складной метр и рулетка, а также маркер для отметок.

4. Острый нож для очистки концов труб после их распила от заусениц и стружки. Кроме того, в этих целях, для торцевания, можно использовать специальный инструмент – шейвер, с грамотно отточенными и выставленными ножами.

5. Кроме этого, необходимо иметь заранее составленнуюи тщательно продуманную схему отопительного контура.

Монтаж

• Начиная работу, составленную схему-план нужно все время держать перед глазами и, опираясь на нее, подготавливать отдельные части контура. Для этого трубы лучше разложить вдоль стен, по которым будут идти магистрали, и, измеряя на месте, подготавливать отдельные детали.
• Подготовив трубы на определенном участке, на аппарат для сварки устанавливают требуемую насадку и нагревают его до нужной температуры, который зависит от диаметра и вида материала. Большинство современных сварочных аппаратов имеют предельно ясную градацию на встроенном терморегуляторе.
• Далее на трубу примеряют соединяющий элемент — это может быть муфта, тройник, отвод, кран, другие фасонные изделия.

Разнообразие фасонных элементов

Для контроля с помощью маркера делают отметку по глубине провара. Труба не должна входить в соединение слишком глубоко, но должна держаться в нем плотно. Если это прямая муфта, то внутри нее находится выступ, который остановит трубу в нужном месте.

Процесс прогрева сопрягаемых деталей

Фасонный соединительный элемент и торец трубы насаживают соответственно на дорн и муфту сварочного аппарата, так чтобы они разогрелись одновременно, и засекают требуемое время нагрева, которое зависит от размера диаметра трубы и от толщины ее стенок. Выждав нужный интервал, детали снимаются с насадок аппарата, затем труба поступательно вставляется в муфту – вкручивающие движения производить не следует. Глубина провара и время выдержки приведены в таблице:

Параметры, учитываемые при сварке полипропиленовых труб

Скрепленные детали должны остыть — это происходит достаточно быстро (данные также приведены в таблице).

Распространённые вопросы и ответы по пайке полипропилена

Можно ли паять трубы одного производителя, а фитинги другого? Безусловно можно, однако хочется предупредить, что и муфты, и трубы следует использовать надлежащего качества. Не
стоит использовать детали безымянных производителей. В непрофессиональных магазинах часто продают трубы разных фирм, а фитинги одни и те же, от безымянного производителя. Я не
рекомендую использовать такую связку. В целом же ничто не мешает спаивать трубы и фитинги разных производителей, с разным армированием или без такового по разные стороны муфты.

Полипропилен липнет к насадкам — что делать? Первым делом нужно проверить реальную температуру на паяльнике — вполне возможно, что она не соответствует
температуре на термостате. Чаще всего расплавленный пластик начинает прилипать на поцарапанные насадки, поэтому их не следует чистить металлическими предметами. Насадку
можно почистить плотной бумагой или картоном, но обычно это не дает долгого эффекта. Если насадка начала активно загрязняться, то самым разумным выходом будет
приобретение новой.

Тем не менее, временно выйти из положения при слишком «липкой» насадке можно. Чтобы не испортить сварной шов и оставить насадку максимально чистой, во время снятия трубы
и фитинга с насадки их нужно немного прокрутить.

Можно ли гнуть полипропиленовые трубы? Гнуть их нельзя, ни при монтаже, ни после. Если существует необходимость изогнуть трубу во время монтажа — то следует использовать обводы или
комбинации из уголков. Справедливости ради стоит заметить, что слабое место у трубопровода на изгиб — это стык трубы и фитинга. Эта точка сопряжения обламывается при некотором
усилии на излом. Чтобы убедиться в этом, достаточно спаят пробную конструкцию из уголка и двух отрезков трубы по 50 см., и попробовать сломать эту «кочергу» руками.

Иногда случается потребность спаять узел с нестандартным углом. Напомню, что ПП уголки встпечаются только двух видов: 90 и 45 градусов, по крайней мере мне другие
не встречались. А что делать, если нужен поворот трубы иного градуса? Существует два известных мне метода:

При помощи двух уголков 45° можно сделать любой угол, изменяя угол поворота уголков относительно друг друга. Недостаток способа в том, что из-за нестандартного
поворота, соединение не будет в одной плоскости.

Второй способ — нарушать соосность трубы и фитинга на нескольких соединениях. Не стоит забывать, что прямолинейность в месте стыка трубы и фитинга не должна отклоняться
более, чем на 5°.

Как спаять трубы, если не держит кран? Категорически нельзя производить сварку, если в спаиваемом участке присутствует вода. Если по каким-либо причинам полностью перекрыть
воду не удаётся, нужно остановить её на время сварки. В интернете советуют затыкать трубу хлебным мякишем, но проблема в том, что мякиш тут же выдавливает вновь создающимся
давлением в трубе. Поэтому способ будет работать только тогда, когда есть возможность открыть для выхода воздуха участок до места спаивания. А когда трубы спаяны, мякиш легко
выскакивает при подаче давления.

Совет: если во время сварки было слышно шипение воды на насадке — узел лучше вырезать и переделать! Уж лучше потратить лишнее время при монтаже, чем исправлять и устранять
течь в будущем, с кучей вылезших проблем!

На этом фото видно, что у фильтра откручена заглушка и оттуда по тряпочке стекает лишняя вода. А в месте спаивания заткнут хлебный мякиш.
Благодаря открытому фильтру, у нас было чуть больше минуты, чтобы успеть совершить пайку, пока вода не выдавит мякиш.

Собственно на этом предлагаю закончить изложение информации. Планирую со временем расширить список распространённых вопросов о пайке полипропиленовых труб.

Оцените публикацию:

• Currently 3.79

Оценка: 3.8 (24 голосов)

Расчет диаметра для двухтрубной системы отопления

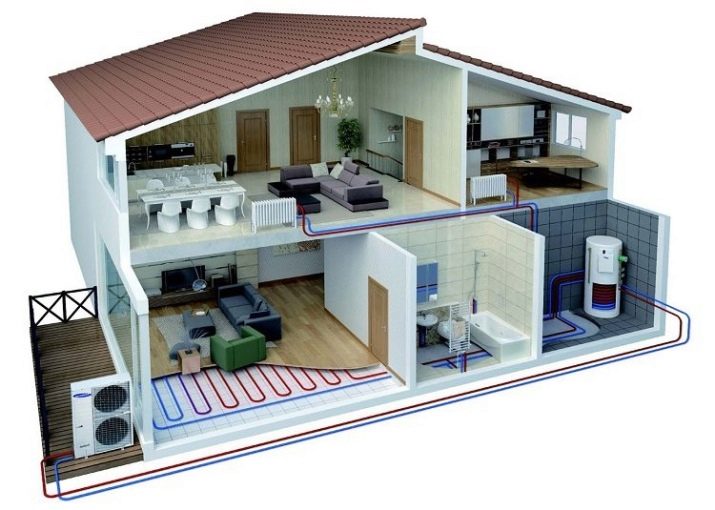

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Как выполнять монтаж отопления из полипропиленовых труб?

Рассмотрим несколько практических примеров пайки трубопровода из полипропиленовой трубы.

Пайка производится специальным паяльником:

На каждом паяльнике есть регулятор температуры (1). Температура для пайки полипропилена выставляется 270 градусов. Нагрев трубы паяльником проводится в течение не более 5 секунд.

Нужно учесть следующее. Если работа проходит на улице в холодное время, либо в холодном помещении, время пайки увеличивается, т. к. паяльник быстро остывает.

В этом случае нужно либо увеличить температуру нагрева паяльника, либо увеличить время нагрева. Время нагрева также увеличивается при пайке труб большего диаметра, что иллюстрирует следующая таблица:

Собственно пайка. На паяльнике есть две насадки: одна для нагрева внутреннего диаметра, другая – наружного. Одновременно нагреваются обе детали, которые предполагается соединить:

Равномерно давим на обе детали, как бы навстречу друг другу – по направлению красных стрелок на фото:

По мере нагрева, муфта доходит до бортика, на трубе также появляется отбортовка. После нагрева, снимаем детали с насадок и состыковываем их друг с другом:

После соединения нагретых деталей их нужно зафиксировать на некоторое время

После состыковки придерживаем детали в течение до 30 секунд – чтобы они поостыли, и соединение затвердело. Отбортовка на трубе должна быть равномерной по всей окружности соединения.

Вот таким образом и паяется весь полипропилен, не зависимо от диаметра трубы и назначения, – будь то система отопления или водоснабжения. Единственное отличие, как было сказано выше, это время пайки: чем больше диаметр тубы, тем дольше требуется нагревать и фиксировать после соединения.

Была разработана насадка для паяльника, чтобы ещё облегчить и без того простое житие монтажника.

Насадка позволяет точно определить время, когда спаиваемые детали уже достаточно нагреты. В такой насадке есть специальное отверстие:

• через которое выходит расплавленный полипропилен. Как только он появился в отверстии:
• это сигнал: снимаем и состыковываем детали. Не надо засекать время по часам или отсчитывать секунды самому.

Есть ещё керамическая насадка, которая предотвратит вот такой вид расплавленной трубы:

Плюс такого соединения (без использования металла) в том, что благодаря отсутствию металлических соединений, соли жёсткости не нарастают в таких участках. А также после пайки получается монолитное соединение.

При работе с полипропиленом нужно учитывать наперёд все шаги – для того, чтобы не попасть в некоторые неудобные моменты. Такие «моменты» могут встречаться, когда, например, нужно произвести пайку в каком-то ограниченном пространстве и т. п.

Поэтому, прежде чем паять, лучше нарисовать на листе бумаги схему трубопровода (начиная от котла) и записать последовательность шагов.

Диаметры труб

Стандартные диаметры полипропиленовых труб: 20 мм, 25 мм, 32 мм, 40 мм и более… В стандартах используется
наружный диаметр, внутренний же (полезный) зависит от соотношения SDR. Очень условно считаются эквивалентами
металлических труб: 16 мм металл (1/2) — 20 мм пропилен, 20 мм металл (3/4) — 25 мм пропилен, 25 мм металл
(дюйм) — 32 полипропилен. 32 металл (дюйм и 1/2) — 40 мм полипропилен.

Я назвал эквиваленты очень условными из-за того, что у металлических труб стандартно учитывается
внутренний диаметр, а у ппр внешний. К примеру: металлическая труба «1» (дюйм) имеет внутренний диаметр
25 мм, эквивалентный полипропилен 32 мм обладает внутренним диаметром около 21 мм (зависит от параметра SDR).
Другими словами, если для замены металлической трубы 25 мм (дюйм) мы используем полипропилен 32 мм, то
эффективный, внутренний диаметр заужается. Это следует учитывать, когда категорически не нужно заужать диаметры
труб.

В связи с написанным, я составил следующую таблицу:

Таблица стандартных диаметров металлических и полипропиленовых труб

Стальная водопроводная труба ГОСТ 3262-75	Полипропиленовая труба, полезный эквивалент
Диаметр резьбы в дюймах (условный проход*)	Внутренний диаметр, мм	Наружный диаметр, мм	Наружный диаметр, мм	Внутренний диаметр(SDR 6.0), мм
«1/4»	8	13,5	—	—
«3/8»	10	17	20	13,2
«1/2»	15	21,3	25	16,6
«3/4»	20	26,8	32	21,2
«1»	25	33,5	40	26,6
«1 1/4»	32	42,3	50	33,4
«1 1/2»	40	48	63	42

Попробуйте повернуть телефон в положение «пейзаж» или измените масштаб браузера.
Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

*Некоторые размеры в дюймах не совпадают с цифрами в миллиметрах,
поэтому проход условный. Дабы не вводиться в заблуждение, стоит принять эти цифры как данность.

Как мы видим из таблицы, например пол дюймовые трубы 1/2 заменяются без заужения на 25 ППР, а не на 20, как это
принято в большинстве случаев. Это означает, что совсем необязательно менять железные трубы 1/2 дюйма на 25
полипропилен, вполне можно обойтись и размером 20 мм. Но стоит понимать, что полезный диаметр заузится. А если
учесть, что в водопроводе можно применить более тонкие трубы, SDR 7,4 к примеру, то внутренний диаметр почти не
заузится.

Выбор

Итак, нам предстоит закупить материал для автономной системы отопления. По каким признакам и как выбрать полипропиленовые трубы?

Армирование

Наш выбор для отопления — армированный полипропилен. Абзац, точка.

Почему именно он? Да, армирование при той же толщине стенок увеличивает максимальное рабочее давление трубы с 20 до 25 кгс/см2, но ведь для автономного контура оба значения заведомо избыточны.

Дело в том, что полипропилен обладает высочайшим коэффициентом удлинения при нагреве. Когда температура теплоносителя повышается на 50 градусов (скажем, с комнатной температуры до вполне достижимых в автономном контуре 70 — 75С), каждый метр трубы удлиняется на 6,5 мм.

Фото позволяет оценить масштаб бедствия.

Для армирования труб используются стекловолокно и алюминий. Соответствующие виды труб различаются не только армирующим материалом, но и технологией производства. В первом случае армированный слой полимера сваривается с внутренней и внешней оболочкой в процессе экструзии, образуя с ними единое целое; во втором алюминиевая фольга толщиной около полумиллиметра вклеивается между двумя слоями полимера.

Армирование алюминием.

Армирование фиброй.

Армирование заметно уменьшает удлинение трубы при нагреве. Я приведу типичные значения для обоих типов армирования и (для сравнения) тот же параметр для стального трубопровода.

Материал	Удлинение при нагреве на 50С, мм/м.пог.
Полипропилен с армированием фиброй (рубленным стекловолокном)	3,1
Полипропилен с армированием алюминиевой фольгой	1,5
Сталь	0,5

Бренды

Очевидно, наш выбор — трубы с алюминиевым армированием. Однако и в этом случае есть одна тонкость.

Если вы покупаете трубы известного производителя (Rehau, Valtec и т.д.), вы переплачиваете за бренд, зато он служит гарантией высокого качества продукции. В случае армированных алюминием труб это означает высокое качество клея и соблюдение всех технологических требований.

Имя производителя гарантирует качество продукции.

А вот при покупке изделий незнакомых вам изготовителей (да-да, привлекательная цена часто перевешивает прочие достоинства в глазах покупателя) стоит присмотреться к трубам с армированием фиброй — просто потому, что их трудно испортить отклонениями в технологии производства. В процессе экструзии слои с армированием и без него в любом случае будут надежно сварены друг с другом.

Диаметр

Для стальной трубы принято указывать ее условный проход — параметр, который указывает на совместимость с определенным размером трубной резьбы. Условный проход стальной трубы примерно равен ее внутреннему диаметру.

Полипропиленовая труба маркируется внешним диаметром. Соответственно, ее пропускная способность будет заметно уступать стальной с тем же номинальным размером.

Благодаря значительной толщине стенок внутренний диаметр полипропиленовой трубы намного меньше внешнего.

Именно поэтому при замене стальных труб на полипропиленовые их размер должен увеличиваться на один-два шага (25 мм вместо ДУ20, 32 мм вместо ДУ32 и так далее).

При проектировании автономной системы отопления коттеджа стоит придерживаться следующих размеров:

• Подводка к радиатору — 20 мм;
• Розлив с принудительной циркуляцией — 25 — 32 мм;
• Розлив с естественной циркуляцией — 40 — 50 мм.

Для системы отопления с естественной циркуляцией характерен минимальный гидравлический напор. Его приходится компенсировать увеличением диаметра розлива.

Как выбрать по маркировке

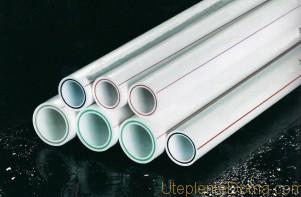

Армированные полипропиленовые трубы

Полипропиленовые трубы широко применяются для систем водоснабжения и отопления. С этим материалом легко работать и для монтажа не требуется дорогостоящих инструментов. Перед тем как выбрать полипропиленовые трубы для отопления, нужно знать какие они бывают и как маркируются. На каждом изделии есть надпись, маркировка, в которой зашифрована информация с характеристиками. Зная расшифровку обозначений, можно легко определить сферу применения при одном только взгляде на изделие. Для их изготовления используется разный пластик, который подходит для различных целей. Чтобы ответить на вопрос о том, какие полипропиленовые трубы лучше для отопления рассмотрим виды применяемого пластика:

• изделия с маркировкой РРН делаются из гомополимеров — это материал, мельчайшие частички которого состоят из одинаковых структурных единиц. Такой пластик пригоден только для холодной воды и систем вентиляции;
• изделия с маркировкой РРВ изготавливаются из блок-сополимеров. Это более сложный компонент, его молекулы состоят из чередующихся простых структурных единиц (гомополимеров), которые отличаются друг от друга. Чередование имеет системный характер, то есть упорядочено. Такие полипропиленовые трубы применимы для системы отопления«теплый пол» и водоснабжения;
• изделия с маркировкой РРR производятся из рандом-сополимера, который обладает высокой степенью кристаллизации. Это делает его достаточно крепким, чтобы применять такие полипропиленовые трубы для отопления.

Сплошной алюминиевый слой

Полипропиленовые трубы могут быть отлиты из монолитного сплошного слоя пластика, или же состоять из нескольких слоев. Однослойные изделия можно использовать только для монтажа систем с низкой температурой транспортируемого вещества. Например, для холодного водоснабжения и вентиляции. В других случаях, когда контур работает при повышенных температурах, нужно применять армированные изделия. Слой армирования трубы отопления из полипропилена бывает:

• сплошным;
• перфорированным – с отверстиями, как сито.

Армирование трубы отопления из полипропилена осуществляется алюминием или стекловолокном, основная задача которых – компенсирование линейного расширения. Для сравнения рассмотрим разницу коэффициентов. Для неармированных изделий коэффициент линейного расширения составляет 0,15%, а для изделий со слоем алюминия – 0,03%. Как видите, величины отличаются в пять раз. Для наглядности проведем расчет исходя из формулы:

Для десяти метров системы отопления из армированных полипропиленовых труб линейное расширение будет составлять 18 мм (0,03*10*(80-20)), а армированного, соответственно, 90 мм. Разница составляет 72 мм на десяти метрах контура, это существенно.

При выборе полипропиленовых труб для отопления, помимо материала для изготовления, важной характеристикой является придельное давление, которое обозначается как PN20. Числовое значение указывает на количество атмосфер, которое изделие может выдержать при температуре теплоносителя в двадцать градусов на протяжении гарантийного срока

Также на что стоит обратить внимание, так это на диаметр и толщину стенок. Примечательно, что в маркировке указан не внутренний, а наружный размер изделия

Остальные значения, такие как номер партии и сертификаты обывателю ни к чему. Разве что имеет значение производитель, это в том случае если вы хоть немного знакомы с рынком полипропиленовых труб.

Критерии выбора

От критериев выбора труб по ГОСТ и СНиП зависит эффективность нагрева помещения.

К ним относятся:

• Сечение трубы.
• Теплопроизводительность нагревательного оборудования и тип используемого топлива для котла.
• Площадь отапливаемого помещения.
• В зависимости от того, какая отопительная система выбрана (закрытого или открытого типа) подбираются определенные модели труб.
• Тип теплоносителя (от которого зависит коррозионный износ теплопроводов. В данном случае оптимальным выбором станут трубы из нержавеющей стали).
• Открытая или спрятанная прокладка контуров также немаловажна при выборе труб. Первый способ подразумевает закрепление на поверхности стены, а при втором способе трубы вмуровываются в пол или стену. Она рекомендуется для установки в отопительных системах «теплый пол».

• Наличие насосного агрегата, а также способ передвижения теплового агента (принудительная или естественная циркуляция).
• Температурный режим отопительного контура.
• Максимальное давление, образуемое в системе. Данный фактор имеет огромное значение в случаях с частыми перепадами давления и гидравлическими ударами. Автономное отопление предполагает автоматический контроль за любыми изменениями, и, как правило, стабилизацию параметров. Однако не все виды труб рекомендуется устанавливать в автономных контурах.
• Наличие насоса, то есть принцип работы теплоносителя принудительный или естественный.
• Разность температур на различных участках трубопровода.
• Способ соединения труб в отопительную систему. С некоторыми видами труб приходится работать только со специальными инструментами и только при наличии навыков работы.

Монтаж

Особенности монтажа и разводки полипропиленовых труб

Монтаж металлопластиковых труб довольно простой процесс. Пайку труб выполняют путем расплавления полимерной составляющей с помощью специальных паяльников. В комплект таких паяльников входят насадки разных размеров и ножницы для резки труб. Для соединений используют стыки, уголки, тройники и т.д. При сочетании пластиковых и металлических изделий используют специальные соединения с запрессованными латунными сегментами.

Как правильно выполнить монтажные работы:

Для начала нужно замерить размер трубы и отрезать ее под прямым углом.
Место соединения тщательно обезжиривают
Выбирают насадку согласно выбранной трубы и разогревают паяльник
Соединяемые элементы одновременно насаживают на паяльник и разогревают в течение 7 секунд
Быстро снимают заготовки и соединяют между собой Важно: при соединении подготовленных деталей не должно быть смещений. Это залог того что спаянные трубы прослужат вам долго и надежно.
Спаянные детали оставить на несколько минут до полного остывания.. Важно учитывать, где и в каком месте будут находиться конструкции

Например, при установке водопровода на стенах и потолках рекомендуют использовать неподвижные опоры. После установки таких креплений труба будет неподвижно висеть, что снизит ее провисание в следствие температурного расширения

Важно учитывать, где и в каком месте будут находиться конструкции. Например, при установке водопровода на стенах и потолках рекомендуют использовать неподвижные опоры

После установки таких креплений труба будет неподвижно висеть, что снизит ее провисание в следствие температурного расширения.

https://youtube.com/watch?v=fKf2kG7gHvw

На что обратить внимание при выборе

Для отопительного контура, где нестабильные входные параметры, правильнее применять армированные материалы.

Обратить внимание следует на такие характеристики:

• давление;
• толщину стенки;
• армирование;
• температурный режим;
• проходной диаметр.

Виды труб по предельно допустимому значению давления

Для правильно подбора руководствуются стандартом ТУ 2248-010-33137731-2012:

1. PN 10 рассчитаны на давление в 10 бар при температуре теплоносителя не выше 40°С.
2. PN 16 – 16 бар при температуре воды в 60°С, причем при существенных изменениях температурного режима эксплуатационные качества резко снижаются.
3. PN 20 – 20 бар, рассчитаны на температуру до 80°С и рекомендованы для горячего водоснабжения.
4. PN 25 – 25 бар — это только армированные изделия с температурным режимом, не превышающим 95°С, подходят для систем отопления в частных домах.

Цены на полипропиленовые трубы класса PN10

Полипропиленовые трубы PN 10

Устойчивость к высоким температурам

При маркировке труб производитель указывает температурный режим, на который изделия рассчитаны. Так, на армированных этот параметр равен – 90-95 °С, на обычном полипропилене – 60°С.

Исключена ржавчина

Главной положительной характеристикой полипропилена является коррозийная стойкость. Даже при самом некачественном теплоносителе, коллекторы не зарастают грязью. Благодаря идеально гладким стенкам исключается реакция, способствующая разрушению материала. При этом не следует забывать о радиаторах, которые перед зимней эксплуатацией желательно промыть от накопившейся грязи.

Низкий коэффициент теплопроводности

Пластик обладает плохой теплопроводностью, поэтому данный факт учитывается при устройстве отопления. Одинаковый температурный режим теплоносителя и стенки положительно влияет на отсутствие конденсата на поверхности контура, что и обусловило применение его для устройства теплых полов. Расчет мощности системы отопления производится исключительно по радиаторам.

Длительный срок эксплуатации

Производители наделили пластик характеристиками, позволяющими ему сохранять изначальные качества длительный срок, разумеется, при соблюдении эксплуатационных правил. Гарантийный период составляет более 25 лет.
