Портал для печи в баню из кирпича своими руками: пошаговая инструкция

Содержание:

Расположение печи в бане из бруса
Портал для банной печи — что это такое?
Виды
Подготовка чертежа
Виды
Готовим фундамент для кирпичной банной печи
Рекомендации по проведению работ
Эффект экранирования железной печки
- Конструкция обкладки железной печи
Изразцы
Камин или печь: что выбрать?
Изготовление своими руками
Конструкция банной печи
Установка банной печи с выносной топкой в парилке из горючего материала
- Угловое положение печи с выносной топкой для бани
Изготовление своими руками
Портал для банной печи из кирпича

Расположение печи в бане из бруса

Наиболее важным фактором, при организации печного отопления в бане, является выбор места под установку конструкции. Расположение кирпичной печи в парной регламентируется нормами пожарной безопасности. Место под установку печи выбирается еще на этапе проектирования бани, и вносится в план будущей постройки с учетом линейных размеров.

Также рекомендуем прочитать:

Туя Брабант: 5 советов по посадке и уходу за живой изгородью Особенности установки душевой кабины своими руками: 3 требования Зимнее утепление мансарды в 4 этапа Вентиляция в бане схема и устройство: 6 советов специалиста

Первый вариант отлично подходит для небольших бань. При этом, печь следует ставить так, чтобы ее топка была обращена в предбанник. При размещении печи у капитальной стены можно избежать монтажа перекидных рукавов для отвода продуктов сгорания.

Очень важным моментом при организации печного отопления в бане является выбор места под установку конструкции

При выборе места под установку банной печки, необходимо придерживаться таких правил:

Кирпичную печь следует ставить так, чтобы ее боковые поверхности и задняя стенка находились на расстоянии в 0,5 м от стен бани и других сгораемых конструкций;
Располагать отопительную конструкции следует так, чтобы дверь топки открывалась по направлению ко входу в баню;
При расположении печь следует учитывать, что дистанция между дверью топки и межкомнатной двери должна быть не меньше 125 см.

Модели с удлиненными топливными камерами следует располагать на расстоянии в 400 мм от легковоспламеняемых поверхностей. Сократить эту дистанцию можно, оборудовав отопительную конструкцию защитным экраном. Печное отопление можно совместить с водяным. Водонагревательный котел, при этом, лучше разместить в моечной.

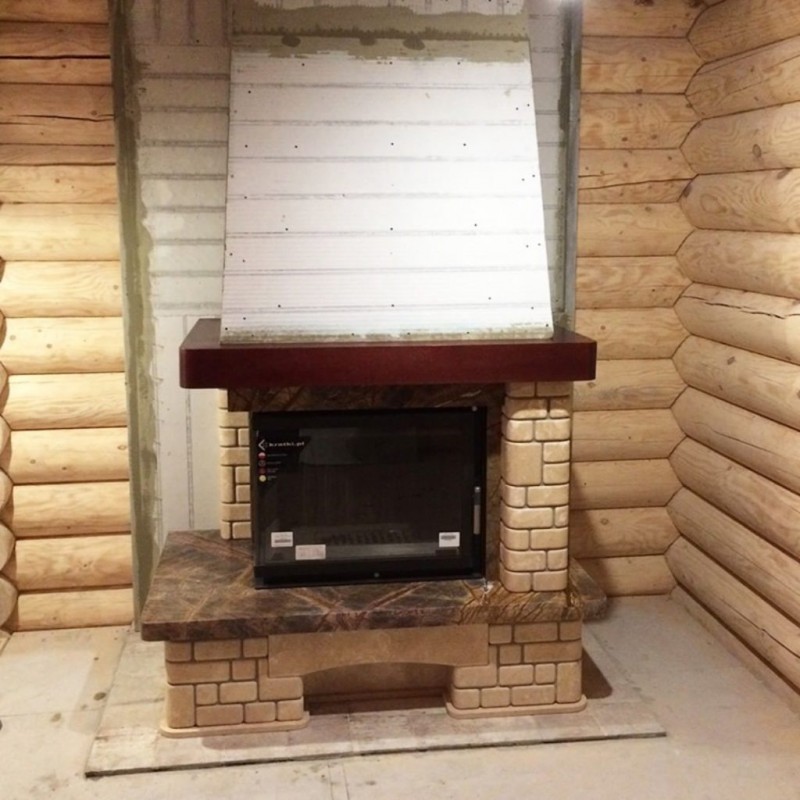

Портал для банной печи — что это такое?

Мангал из кирпича в беседке своими руками: пошаговая инструкция с фото и видео

Каминная полка с часами и канделябрами — атрибут английской гостиной в любом соответствующем историческом фильме и сериале. Помимо полки каминное отверстие обрамлено с двух сторон своего рода «колоннами», поддерживающими полку. Именно эта П-образная конструкция и получила название «портал», что в переводе означает «врата». В то время как конструкция самих печей может иметь разные конфигурации.

Но когда речь заходит о портале для печи в баню, то это всего лишь имитация по аналогии. В самом деле, печь и камин существенно отличаются друг от друга. Когда мы выводим топку в комнату отдыха, у нас нет возможности сильно варьировать размеры «окошка», за которым будут пылать дрова — такие дверцы делаются нескольких типовых размеров, наибольший из которых называется «панорамным». Размерам печей посвящена отдельная публикация.

Если есть желание больше узнать о печах-каминах для бани, с подробным разбором видов и размеров стекол, систем самоочистки, советами по приобретению и установке, рекомендуем прочесть эту статью.

Также производитель печей может предложить свой вариант «портала» — скорее всего это будет широкая металлическая рамка, своего рода «наличник», который устанавливается в качестве украшения.

Но проводка топливного канала через стенку обычно сопровождается заменой горючего материала стены на негорючий, то есть, к примеру, кусок сруба вырезается, а вместо него ставится кирпичная стенка. Это соответствует требованиям пожарной безопасности. И одновременно у нас появляется основа для творчества, ведь именно эту кирпичную стену стараются так или иначе украсить, в том числе — создавая красивый портал для банной печи.

Уточним, какие минимальные размеры должна иметь такая разделочная перегородка.

ВАЖНО! Согласно СНиП, наименьшее расстояние от печи до горючего материала стены должно составлять не менее 38 см. По высоте же она не должна быть ниже верхнего края печи.. Однако в обоих случаях лучше прибавить лишние сантиметры, чем потом жалеть

По бокам от топливного канала лучше увеличить расстояние до полуметра, а по высоте — как угодно, хоть до самого потолка. Хотя можно ограничиться комфортной высотой той самой каминной полки. Тут решать вам

Однако в обоих случаях лучше прибавить лишние сантиметры, чем потом жалеть. По бокам от топливного канала лучше увеличить расстояние до полуметра, а по высоте — как угодно, хоть до самого потолка. Хотя можно ограничиться комфортной высотой той самой каминной полки. Тут решать вам.

Соединение горючей и кирпичной стены не производится напрямую, между ними положено класть слой огнеупора, например, специальной минваты без органических наполнителей или базальтового картона. То же касается и промежутка между топливным каналом и кирпичом. Все эти стыки позже маскируются с помощью декора.

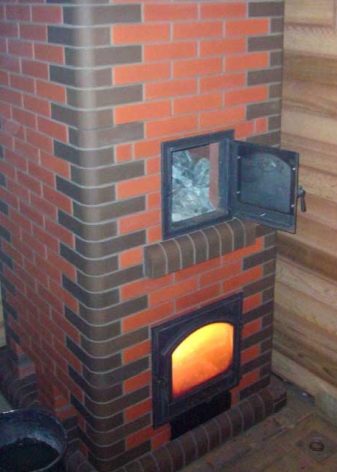

Печь в парилке

проход через стену топливного канала той-же печи

портал той-же печи со стороны топки

Виды

Дверь в баню своими руками: пошаговая инструкция изготовления

Печь из кирпича для бани можно разделить на две категории:

постоянного действия;
периодического действия.

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки

Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности. Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке

При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Подготовка чертежа

Строим простой мангал из кирпича своими руками. пошаговая инструкция с фото

Самый важный этап для возведения качественной печи в бане – это подготовка план-схемы, на которой следует отобразить:

Размеры конструкции.
Тип выбранной модели.
Расположение топки и выход для закладки дров.
Расположение и размеры дымохода.
Детали отсека для камней.

Все параметры необходимо заранее продумать, а затем перенести на бумагу. Во время работы стоит периодически просматривать чертежи, согласовывая свои действия.

При желании всегда можно воспользоваться услугами профессионального строителя, который оптимально составит чертеж. Перед началом работы также лучше посмотреть несколько видео-уроков, как правильно составлять качественный чертеж.

Виды

Известно несколько видов порталов, которые разделяются по материалу, из которого они изготовлены:

Портал печи в бане из кирпича. Высокие температуры гасятся толстыми кирпичными стенками. Если нужны декоративные элементы, их можно приобрести в том же магазине что и кирпич. Рекомендуется полностью не заполнять пространство между отдельными элементами. Это расстояние лучше наполнить специальной затиркой для швов.
Конструкции из натурального камня. К возможным вариантам относится мрамор, ракушечник, песчаник, травертин. Если поверхность камней пористая, их нельзя закреплять вокруг дверцы печи. Они будут быстрее покрываться сажей, которую сложнее убирать с неровностей.
Керамическая плитка. Этот материал выдерживает воздействие высоких температур, не впитывает сажу.

К отдельному виду относятся изразцы. Они являются особой разновидностью кафеля. Их проще закреплять на вертикальных поверхностях благодаря специальной румпе с крепежными отверстиями.

Портал из камня

Готовим фундамент для кирпичной банной печи

Кирпичная печь в баню своими руками сделанная весит несколько тонн. Занимая малую площадь, она своим весом оказывает большое удельное давление на основание. Поэтому каменные печи для бани устанавливают на собственный фундамент.

Для выбора места фундамента опускаем отвес строго посередине отверстия в кровле для дымоходной трубы. Отвес укажет на грунте место проекции центра дымового канала. Отталкиваясь от этой точки, с припуском 10 см в каждую сторону, отмечаем план ямы под фундамент.

Глубина ямы должна быть ниже точки промерзания грунта. Фундамент под печь в баню из кирпича не должен быть связан с фундаментом самого здания. На дно ямы засыпают песок и поверх него — мелкие камни, гравий и бетонную крошку. Все это тщательно утрамбовывают. Затем укладывается сварной каркас фундамента и заливается цементный раствор.

Подготовка фундамента печи для бани из кирпича, фото

Верхний срез фундамента под печь для бани из кирпича должен быть идеально горизонтальным. Любое отклонение от горизонта чревато уводом печи в сторону, как во время постройки, так и во время ее использования.

Верхний срез фундамента должен быть на несколько сантиметров ниже пола. Затем, для гидроизоляции, настилают два слоя рубероида, поверх которых укладывается один слой кирпича, а поверх него — металлический лист, служащий для защиты деревянного пола от пожара.

Эффект экранирования железной печки

Засыпной экран зачастую рекламируется, как наиболее удобный и безопасный для использования в домашних банях. Большинство доморощенных специалистов считает, что отделка стен и железной печи бутом или колотым базальтом лучше всего обеспечивает теплоотдачу в воздух и одновременно снижает температуру поверхности каменки. В реальности железная печь после обкладки колотым базальтом или кварцитом выдает очень сильный жар в непосредственной близости к печке, тогда как на удалении до полутора метров воздух в парилке прогревается недостаточно хорошо.

Обкладка печи в бане кирпичом дает несколько отличный эффект:

Между железной стенкой корпуса и обкладкой из кирпича обустраивается тепловой зазор в несколько сантиметров, за счет чего третья часть тепла передается в поток обтекающего печь воздушного потока. Поэтому, если обложить печь в бане руками по всем правилам, количество выдаваемого тепла не уменьшится, но наружная кирпичная поверхность будет значительно холоднее железной;
Ровная плоская поверхность обкладки из кирпича, как и гладкая железная стенка, обладает концентрирующим эффектом, поэтому вместо хаотичного рассеивания лучистое тепло легко достигает самых удаленных уголков парилки бани.

Совет! Если после обкладки железной печи кирпичом вдруг обнаружится, что от излучения железной печи слишком удаленные части помещения прогреваются слабо, в этом случае наружную поверхность экрана из кирпича можно облицевать термостойкой кафельной плиткой.

Любая гладкая плоскость, неважно, будет ли это металл или полированный малахит, который используют в качестве облицовки и обкладки для дорогущих чугунных конструкций, выдает основную часть тепла в виде излучения. Поэтому железные стенки не сильно прогретой печи быстро высушивают пол и делают воздух слишком горячим для дыхания. Даже на расстоянии в метр-полтора излучаемое тепло печи, не оборудованной экраном из кирпича, сильно обжигает ноги, руки и лицо

Даже на расстоянии в метр-полтора излучаемое тепло печи, не оборудованной экраном из кирпича, сильно обжигает ноги, руки и лицо.

Конструкция обкладки железной печи

Вес стальной или чугунной печи редко превышает 80-90 кг, еще от 40 до 100 кг может давать засыпка каменки. Без обкладки из кирпича конструкцию печи можно свободно устанавливать на жаростойкий прочный поддон без опасения повредить лаги или доски деревянного пола.

Для того чтобы выполнить обкладку железной печи, нужно в первую очередь определиться с основными параметрами конструкции:

Габариты и ширина обкладки. Экранирующую стенку печи можно выложить в полкирпича, или в четверть полуторного блока. В первом случае толщина обкладки составляет 12 см, во втором всего 8,8 см;
Величину зазора между стенкой обкладки и железным корпусом печи. В зависимости от заложенного в конструкцию параметра щели получается «холодный» или «горячий» экран из кирпича;
Выбрать способ усиления основания. Уложить обкладку непосредственно на пол парилки нельзя, по соображениям прочности деревянного основания и требованиям правил пожарной безопасности.

В первых двух рядах обкладки выполняют специальные воздухозаборные окна, через которые более холодный воздух у пола за счет теплового подсоса попадает в зазор между железной стенкой печи и кирпичным экраном, нагревается и выбрасывается через верхний слой каменки под потолок парилки. Таким образом, исключается перегрев кирпича обкладки, и одновременно обеспечивается хорошая теплоотдача печи.

Но не следует злоупотреблять количеством окон, достаточно выполнить по одному окну в нижнем ярусе обкладки и по одному в срединной части кладки для улучшения работы каменки. Чтобы улучшить отбор тепла, от нижних рядов камня в каменку устанавливают дополнительные стальные трубы — «паровозы».

Если плеснуть кипятку в трубу, то каменка практически «взрывается» огромным количеством горячего пара за счет резкого испарения воды и раскаленного воздуха, идущего через зазор между кирпичной обкладкой и железной стеной печи.

Важно! Практика показывает, что, если правильно обкладывать металлическую печь в бане, время прогрева помещения практически не меняется.

В случае если для парилки выбрано угловое расположение, железную печь наглухо экранируют со стороны стен. Для нормального обдува закрытых в углу кирпичей оставляют санитарный зазор в 100-120 мм, окон для пара и забора воздуха с этой стороны обкладки не делают.

Изразцы

Изразцы — классическое решение для отделки печей. У них дешевая технология производства и очень надежный монтаж. Внешняя поверхность, отделанная изразцами, выглядит как высококачественная плитка большой толщины.

Такой внешний вид будет обеспечен, только если вы будете использовать изразцы без узора на лицевой поверхности. Особого декоративного эффекта они не производят, так как сильно от привычной плитки не отличаются. Выигрыш только в прочности крепления, поэтому более популярны другие изразцы с объемным рисунком на лицевой стороне.

Изразцы кладутся по той же схеме, что и плитка, но требуют значительной толщины отделочного слоя. Если из них делается портал для банной печи, то изразцами обкладывается часть стены и пола. На полу их можно и не применять, если фундамент печи поднять над полом на один-два кирпичных ряда.

Если в изразцах есть отверстия для проволоки, то ее обязательно нужно использовать.

Диаметр прутков подбирается по инструкции. Больше диаметр — выше прочность, но при этом возрастает сложность укладки.

В среднем изразцы имеют такую же толщину, как и один кирпич.

Их с тем же успехом можно использовать для создания такого же защитного слоя.

Камин или печь: что выбрать?

Камины (декоративные печи) делятся на виды по трем основным признакам:

Месту расположения — островные не имеют точек соприкосновения со стенами и перегородками, поэтому не требуют дополнительного обрамления (портала), располагаются, по большей части, в центре помещения; пристроенные к стене — по центру (лицевой) или в углу (угловой камин) — их чаще всего создают своими руками; встроенные в стену (проектируются на стадии строительства либо масштабной перепланировки помещения).
Типу топливного отверстия — открытый (пламя можно наблюдать «без преград») и закрытый (используются дверцы из жаропрочного стекла).
Виду топлива — используются дрова, газ либо электричество. В двух первых случаях владелец печи получает доступ к «живому огню», причем газовая печь или камин проще в установке и их легче использовать; третий тип идеален для городской квартиры с точки зрения пожарной безопасности, а также занимаемых площадей и конструкции.

Изготовление своими руками

Этапы проведения отделочных работ зависят от материала, используемого для сборки портала.

Из кирпича и камня

Для кладки кирпича, декоративного или искусственного камня нужно подготовить цементный раствор. Для его изготовления нужно смешать несколько компонентов:

песок — 1 часть;
глину — 2 части;
воду — 0.5 части.

Для замешивания используется отдельная емкость, мастерок или дрель со специальной насадкой.

Пошаговое руководство по кладке портала:

Кладку необходимо начинать от основания. После кладки первого ряда следует проверить его ровность с помощью строительного уровня. Любая неровность приведет к перекосу конструкции.
Дальнейшие ряды выкладываются с учетом перевязки. Швы на отдельных рядах не должны совпадать друг с другом.
После выполнения основных работ можно сделать расшивку швов. Так можно добиться аккуратного внешнего вида кладки.

При проведении работ нужно убирать лишний раствор, который попадает на кирпичную кладку с лицевой стороны. Когда основа будет готова, можно делать декоративное оформление вокруг дверцы топки.

Облицовка печи

Из дерева

Техника выполнения отделочных работ:

Перед тем как начинать работать с деревом, доски нужно лобзиком обрезать по рассчитанным заранее размерам.
Зачистить обрезанные торцы наждачной бумагой.
Пропитать дерево огнестойким составом, дождаться высыхания.
Изготовить теплоотражающий экран, поверх которого будут закрепляться доски. Для этого нужно использовать лист нержавеющей стали, слой теплоизоляционного материала.

Останется закрепить на подготовленном основании доски. Для этого можно использовать термостойкий клей, саморезы.

Из гипсокартона и металла

Для печного оборудования необходимо использовать термостойкий гипсокартон. Он до 30 минут выдерживает воздействие открытого пламени. Чтобы закрепить его на вертикальной стене, нужно собрать металлический каркас. Он изготавливается из профилей, перфорированных уголков с перемычками через каждый 20–30 см.

После обшивки металлического каркаса гипсокартоном нужно выполнить дополнительную отделку поверхностей. Для этого можно использовать штукатурку, шпатлевку или краску.

Из плитки

Кладка керамической плитки выполняется точно также, как в ванной комнате, туалете или на кухне, но для ее закрепления на нагревающихся поверхностях необходимо использовать специальный термостойкий плиточный клей.

Декоративное завершение

После изготовления основной конструкции портала можно выкладывать поверх него различные декоративные фигуры. Например, с помощью спиленных по ширине кирпичей вокруг топки выкладываются п-образные или полукруглые рамки.

Декоративное оформление печи

Конструкция банной печи

Чтобы строить банные печи из кирпича — одного только опыта каменщика недостаточно! Значительный локальный нагрев топочной камеры и связанные с этим тепловые расширения камня легко могут разрушить кирпичную кладку после нескольких хороших прогревов. Поэтому для самостоятельной постройки лучше остановиться на конструкции с «плавающей топкой». При этом топочная камера выкладывается из шамотного кирпича, который ложится на специальный топочный раствор.

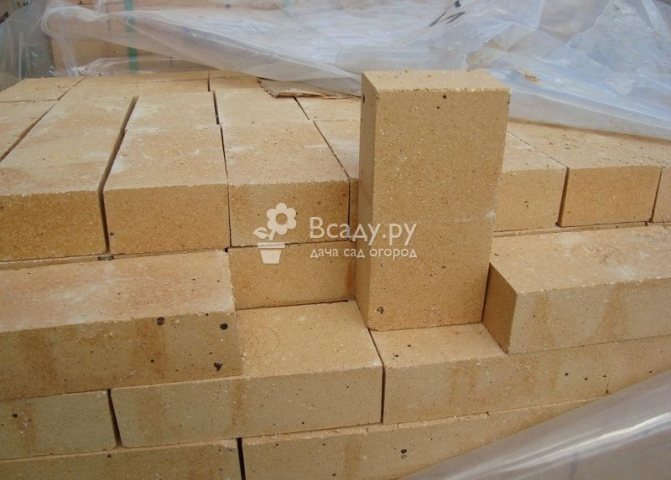

Шамотный жаропрочный кирпич для топочной камеры печи для бани

Вокруг нее, уже из обычного керамического кирпича возводятся наружные стенки печи. Топочная камера и наружные стенки не связаны жестко между собой. Поэтому линейное расширение топочной камеры не вызовет разрушение наружной кладки.

Кроме того, под действием высокой температуры горения топлива, достигающей 1100-1400 градусов, шамотный кирпич спекается в единый монолит с глиняным раствором и дым не проникает наружу, даже если со временем выкрошится шов между кирпичами наружной кладки.

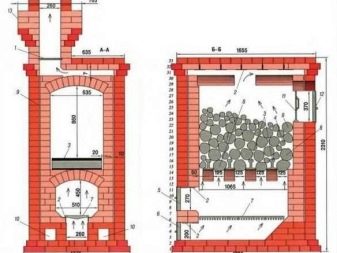

Кирпичная печь для бани своими руками, чертежи

На рисунке показан план строения печи. Цифрами отмечены:

стальные уголки — на них накладываются чугунные колосники топки;
уголки под колосники на которые укладывают булыжники, аккумулирующие тепло;
зазор для компенсации тепловых расширений;
дверка для топочной камеры;
отверстие для выхода пара для повышения влажности воздуха в бане;
металлическая облицовка полочки-подставки;
теплоотражающий экран из стали;
верхний температурный зазор (30-50 мм);
дымоходная труба;
перекрытие топки;
уголки стальные для укладки свода печи.

Установка банной печи с выносной топкой в парилке из горючего материала

контактировать с каналом печи

Минимальные размеры проема при установке банной печи с выносной топкой рассчитываются следующим образом:

высоту лучше считать, как и раньше, от верхнего края печки, добавив к ней минимальные 25 см;
ширина складывается из ширины топливного канала, зазоров на расширение (по 1-2 см с обеих его сторон) и минимальных 25 см под кирпичную кладку. Плюс небольшой зазор между кирпичом и деревянной стеной.

СОВЕТ! Если есть возможность сделать проем пошире — делайте! Исходить можно из величины, кратной размерам кирпича (чтобы не резать его).

Между каналом и кирпичом, а также между кирпичом и деревом стены обязательно укладывается огнеупор — базальтовая вата, асбестовый шнур, причем нужно обращать внимание на температурные характеристики огнеупора, который контактирует с печью — дрова горят при температуре до 1000 градусов, изолятор должен выдерживать эти температуры, поэтому стекловата не годится однозначно

Угловое положение печи с выносной топкой для бани

Выше мы говорили о варианте, когда монтаж банной печи с выносной топкой производится не в одном из углов парилки. То есть контакт есть только с одной стеной. Но бывает и так, что владельцу удобнее расположить печь в самом углу. И если стены из дерева, то защищать придется уже не одну, а две.

ВАЖНО! Защита для смежной стенки не понадобится только в том случае, если печка стоит не ближе полуметра к ней.

Расстояние до смежной стенки можно сократить до 25 см в том случае, если на нее будет повешен лист огнеупора.

В другой статье мы рассказывали об одинарных и двойных листах минерита. Так вот, двойной с воздушной прослойкой позволяет ставить печь на расстоянии в 12 см от стенки.
