Гидравлическое сопротивление

Инженерная помощь

Скорость теплоносителя в трубопроводе при: G = 0 кг/ч; ρ = 1000.54 кг/м3

Проходы условные (размеры номинальные) по ГОСТ 28338-89

Dn (Ду)

10х2.2

15х2.8

20х2.8

25х3.2

32х3.2

40х3.5

50х3.5

65х4.0

80х4.0

90х4.0

100х4.5

Условные обозначения

v , м/с

Труба 20 x 2.8 ГОСТ 3262-75

Oventrop Металлопластиковая труба “Copipe HS” PN 10 (при 95oC), PN 16 (для ХВС)

Copipe HS (Oventrop)

14×2.0

16×2.0

20×2.5

26×3.0

32×3.0

40×3.5

50×4.5

63×6.0

–

–

–

Условные обозначения

v , м/с

–

–

–

“Copipe HS” Ø20 x 2.5

Rehau Молекулярно сшитый полиэтилен PN 10, t = 90oC

RAUTITAN flex, his, pink (Rehau)

–

16×2.2

20×2.8

25×3.5

32×4.4

40×5.5

50×6.9

63×8.6

–

–

–

Условные обозначения

v , м/с

–

–

–

–

RAUTITAN flex Ø20 x 2.8

Uponor Из сшитого полиэтилена PE-Xa, eval PE-Xa, PN 10, t = 95oC

Uponor PEX серии S3.2 (Uponor)

–

16×2.2

20×2.8

25×3.5

32×4.4

40×5.5

50×6.9

63×8.7

75×10.3

90×12.3

110×15.1

Условные обозначения

v , м/с

–

Uponor PEX серии S3.2 Ø20 x 2.8

Valtec труба полипропиленовая, армированная стекловолокном, PP-FIBER PN 9, t = 95oC

Valtec PP-FIBER PN 25 (Valtec)

–

–

20×3.4

25×4.2

32×5.4

40×6.7

50×8.3

63×10.5

–

–

–

Условные обозначения

v , м/с

–

–

–

–

–

Valtec PP-FIBER Ø20 x 3.4

* Условное обозначение: стальных труб – условный проход х толщину стенки; полимерных труб – наружный диаметр х толщину стенки. ** Рабочее давление PN указано при соответствующей температуре

Как вычислить пропускную способность

Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.

Вычисление на основе сечения трубы

В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.

Внешнее сечение магистрали (мм)	Приблизительное количество жидкости
В литрах в минуту	В кубометрах в час
20	15	0,9
25	30	1,8
32	50	3
40	80	4,8
50	120	7,2
63	190	11,4

Расчет по температуре теплоносителя

С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.

Вычислить нужные данные можно по специальной таблице:

Трубное сечение (мм)	Пропускная способность
По теплоте (гкл/ч)	По теплоносителю (т/ч)
Вода	Пар	Вода	Пар
15	0,011	0,005	0,182	0,009
25	0,039	0,018	0,650	0,033
38	0,11	0,05	1,82	0,091
50	0,24	0,11	4,00	0,20
75	0,72	0,33	12,0	0,60
100	1,51	0,69	25,0	1,25
125	2,70	1,24	45,0	2,25
150	4,36	2,00	72,8	3,64
200	9,23	4,24	154	7,70
250	16,6	7,60	276	13,8
300	26,6	12,2	444	22,2
350	40,3	18,5	672	33,6
400	56,5	26,0	940	47,0
450	68,3	36,0	1310	65,5
500	103	47,4	1730	86,5
600	167	76,5	2780	139
700	250	115	4160	208
800	354	162	5900	295
900	633	291	10500	525
1000	1020	470	17100	855

Поиск данных в зависимости от давления

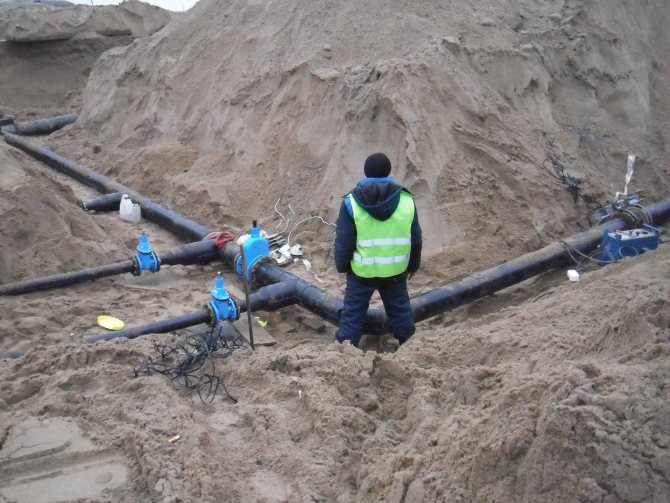

Давление потока воды общей магистрали учитывается при подборе труб

При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.

Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:

Расход	Пропускная способность
Сечение трубы	15 мм	20 мм	25 мм	32 мм	40 мм	50 мм	65 мм	80 мм	100 мм
Па/м	Мбар/м	Меньше 0,15 м/с	0,15 м/с	0,3 м/с
90,0	0,900	173	403	745	1627	2488	4716	9612	14940	30240
92,5	0,925	176	407	756	1652	2524	4788	9756	15156	30672
95,0	0,950	176	414	767	1678	2560	4860	9900	15372	31104
97,5	0,975	180	421	778	1699	2596	4932	10044	15552	31500
100,0	1000,0	184	425	788	1724	2632	5004	10152	15768	31932
120,0	1200,0	202	472	871	1897	2898	5508	11196	17352	35100
140,0	1400,0	220	511	943	2059	3143	5976	12132	18792	38160
160,0	1600,0	234	547	1015	2210	3373	6408	12996	20160	40680
180,0	1800,0	252	583	1080	2354	3589	6804	13824	21420	43200
200,0	2000,0	266	619	1151	2488	3780	7200	14580	22644	45720
220,0	2200,0	281	652	1202	2617	3996	7560	15336	23760	47880
240,0	2400,0	288	680	1256	2740	4176	7920	16056	24876	50400
260,0	2600,0	306	713	1310	2855	4356	8244	16740	25920	52200
280,0	2800,0	317	742	1364	2970	4356	8568	17338	26928	54360
300,0	3000,	331	767	1415	3078	4680	8892	18000	27900	56160

Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.

Гидравлический расчет по Шевелеву

Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.

В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.

Применение формул

Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.

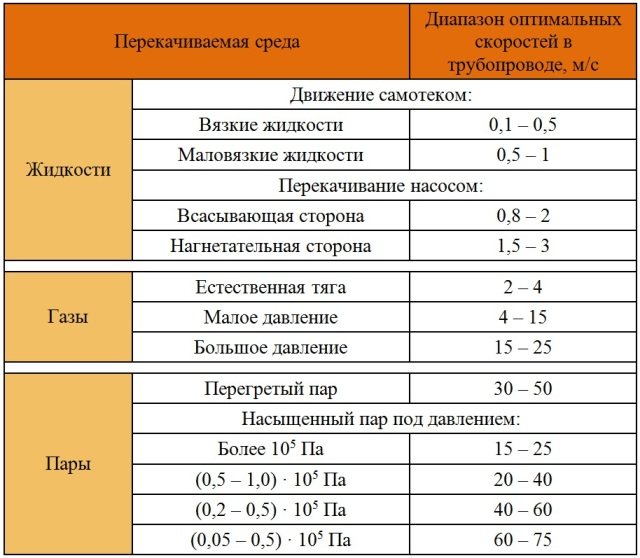

Скоростные параметры можно взять из таблицы:

Тип водоподведения	Скорость (м/сек)
Городской водопровод	0,60–1,50
Магистральный трубопровод	1,50–3,00
Центральная сеть отопления	2,00–3,00
Напорная система	0,75–1,50

Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину.

D1 – Диаметр по внутренней части.

D2 – Диаметр по внешней части трубы.

При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.

Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.

По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.

При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.

Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.

Вычисления объема трубы выполняется по формуле V=π*R1^2*L.

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

• старая чугунная батарея в 1 секции – 1,7 литра;
• новая чугунная батарея в 1 секции – 1 литр;
• биметаллический радиатор в 1 секции – 0,25 литра;
• алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Теперь Вы знаете, как можно правильно и быстро вычислить объем трубы для водоснабжения или системы отопления.

Источник

Гидравлический расчет трубопроводов с высоким давлением газа

Вычислительную программу гидравлического расчета следует выполнять на основе высокого натиска сосредоточенного газа. Производится подбор нескольких версий газовой трубы, которые должны подходить под все требования полученного проекта:

Определяется минимальный диаметр трубы, возможный к принятию в рамках проекта для нормального функционирования всей системы в целом.
Во внимание принимаются условия, в которых будет эксплуатироваться газопровод.
Производится уточнение особой спецификации.

После этого производится гидравлический расчет по таким стадиям:

• В районе, где будет проходить газопровод, уточняется местность. Для того чтобы избежать ошибок в проекте при проведении дальнейших работ, план местности досконально рассматривается.
• Изображается схема проекта. Главным условием этой схемы является то, что она должна проходить по кольцу. На схеме обязательно должны быть четко различимы разные ответвления к станциям потребления. При составлении схемы длину пути труб делают минимальной. Это нужно для того, чтобы сделать работу всего газопровода в целом максимально эффективной.
• На изображенной схеме осуществляются измерения участков газовой магистрали. После этого выполняется расчетная программа, при этом, естественно, учитывается масштаб.
• Полученные показания немного изменяют. Расчетная длина каждого участка трубы, изображенного на схеме, увеличивается приблизительно на десять процентов.
• Для того чтобы определить общий расход топлива, производятся вычислительные работы. При этом на каждом участке магистрали учитывается расход газа, после чего он суммируется.
• Заключительная стадия расчета трубопровода с высоким уровнем давления газа состоит в определении внутреннего размера трубы.

Определение потерь напора по длине трубопровода

Цель работы — изучение потерь напора по длине при установившемся равномерном турбулентном движении жидкости и проверка расчетных зависимостей для определения потерь.

— Определить расчетным путем величину потери напора и коэффициента гидравлического трения (коэф. Дарси) для 2-х значений расхода Q₁ и Q₂ (можно и большее количество значений).

— Определить опытным путем величину потерь напора и коэффициента Дарси для тех же значений расхода.

— Сопоставить расчетные и опытные данные.

Основные положения и расчетные зависимости

При движении реальных жидкостей возникают силы сопротивления. На их преодоление затрачивается часть энергии, которой обладает движущаяся жидкость.

Потери энергии (напора) по длине h_l при движении вязкой жидкости в напорном трубопроводе определяются по формуле Дарси – Вейсбаха

,

где λ — коэффициент сопротивления трения по длине (коэфф. Дарси);

l, d — длина и диаметр трубопровода;

V — средняя скорость;

g — ускорение свободного падения.

Коэффициент λ является безразмерной переменной величиной, зависящей от ряда характеристик: диаметра и шероховатости трубы, вязкости и скорости жидкости.

Влияние этих характеристик на величину λ проявляется по разному при различных режимах движения в трубе. В одном диапазоне измерение чисел Рейнольдса на величину λ влияет в большей степени скорость, в другом диапазоне преобладающее воздействие оказывают геометрические характеристики: диаметр и шероховатость трубы (высота выступов шероховатости Δ).

В связи с этим различаются четыре области сопротивления, в которых изменение λ имеет свою закономерность.

Первая область — область ламинарного течения. Она ограничивается значениями Re

Вторая область — гидравлически гладкие трубы. Поток и трубе при этом турбулентный, но у стенок трубы сохраняется слой жидкости, в пределах которого движение остается ламинарным.

Трубы считаются гидравлически гладкими, если толщина ламинарного слоя δ больше высоты Δ выступов шероховатости. Для гидравлически гладких труб в диапазоне изменения чисел Рейнольдса 2320 6 для определения λ применима формула Конакова

При числах Re 5 коэффициент λ для гладких труб можно определить по более простой зависимости, предложенной Блазиусом

.

Третья область — переходная от области гладких труб к квадратичной. Здесь толщина ламинарного слоя δ равна или меньше выступов шероховатости Δ, которые в этом случае выступают как препятствия у стенок, увеличивая турбулентность, а следовательно, и сопротивления в потоке. Для определения в переходной области может быть применима формула Френкеля

.

Потери напора по длине трубы в переходной области сопротивления пропорциональны скорости в степени от 1,75 до 2,0.

Четвертая область — область гидравлически шероховатых труб или квадратичного сопротивления. Пристенного ламинарного слоя в этой области нет. Основное влияние на сопротивление потоку оказывает шероховатость трубы. Чем больше выступы шероховатости, тем большую турбулентность они вызывают и тем больше будут затраты энергии в потоке на преодоление сопротивлений. В квадратичной области сопротивления коэффициент λ не зависит от скорости.

По формуле Никурадзе

где r — радиус трубы, мм;

Δ — высота выступов шероховатости, берется по справочным данным.

Так в этой области λ не зависит от скорости, то потери напора пропорциональны квадрату скорости

Поэтому эта область сопротивления названа квадратичной.

Применяются и другие формулы, смотри таблицу 4.2.

Порядок работы

Перед началом опытов записать исходные данные в отчет.

1. Установить расход и определить среднюю скорость течения.

.

Расход определить опытным путем по мерному бачку и секундомеру.

2. Измерить температуру воды на выходе исследуемой трубы.

3. По таблице 4 определить кинематическую вязкость в зависимости от температуры.

t °С
ν см 2 /с	0,0115	0,0112	0,0109	0,0106	0,0104	0,0101	0,010	0,0099

4. Вычислить число Рейнольдса.

.

Таблица 4.2 — ФОРМУЛЫ ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ДАРСИ λ

Зона сопротивления	Режим течения	Границы зоны	Расчетные формулы
I	Ламинарный	Re 500 —	Шифринсона
Никурадзе

5. Определить зону гидравлических сопротивлений.

6. Вычислить для найденной зоны коэффициент Дарси λ. по одной из приведенных формул.

7. Определить потери напора по длине

.

8. Найти потерю по длине по шкалам пьезометров установки

9. Определить коэффициент гидравлического трения (коэфф. Дарси) по данным эксперимента.

.

10. Подсчитать расхождения в процентах между экспериментальными значениями λ_оп и подсчитанными путем расчета λ_рас по зависимости

.

Рис. 4.1. Конструктивная схема установки

Таблица 4.3 — Определение потерь напора по длине

Источник

Кондиционер с установкой за 19 990 руб.

Использование трубопроводов в системах кондиционирования и вентиляции

В системах кондиционирования теплоноситель перемещается по трубопроводам. Необходимый диаметр труб зависит от расхода теплоносителя.

При движении теплоносителя по трубопроводу происходят потери давления из-за гидравлических сопротивлений: трения и местных сопротивлений. Поэтому для расчета трубопровода используют формулы гидравлики. Принципы гидравлического расчета не зависят от вида теплоносителя, которым может быть вода, пар, хладагенты и т.д.

Наиболее распространенный метод расчета трубопроводов – метод удельных потерь давления. Этот метод состоит в раздельном подсчете потерь давления на трение и на местные сопротивления в каждом участке системы труб.

Потери давления в трубопроводе на трение

Потери давления на преодоление сил трения зависят от плотности и скорости течения теплоносителя, а также параметров трубопровода. Потери на трение Pтр измеряются в кг на кв.м. и рассчитываются по формуле:

Pтр = (x*l/d) * (v*v*y)/2g,

где x – безразмерный коэффициент трения, l – длина трубы в метрах, d – диаметр трубы в метрах, v – скорость течения перемещаемой среды в м/с, y – плотность теплоносителя в кг/куб.м., g – ускорение свободного падения (9,8 м/с2).

Коэффициент трения x определяется материалом и шероховатостью стенок трубы, а также режимом движения жидкости. Различают два режима течения: ламинарное и турбулентное.

Чтобы не рассчитывать каждый раз потери на трение в трубе, составлены таблицы гидравлических потерь в зависимости от диаметра труб и расхода жидкости. Они содержатся в справочниках проектировщика систем кондиционирования. Ниже приведена таблица гидравлического расчета для обыкновенных стальных водогазопроводных труб (ГОСТ 3262-62), по которым движется вода.

Режимы течения жидкости

1. Ламинарное течениеПотоки жидкости перемещаются в направлении течения, без образования вихрей. Гидравлическое сопротивление трубопровода зависит только от скорости движения теплоносителя. При скоростях теплоносителя, не превышающих 1-2 м/с, можно для расчетов считать течение ламинарным.
2. Турбулентное течениеПри повышении скорости течения теплоносителя возникает турбулентность течения. Кроме перемещения в направлении потока, струи жидкости завихряются. При этом гидравлическая шероховатость труб повышается, то есть сильно увеличивается сопротивление трения. Поэтому при перемещении теплоносителя по трубопроводу нужно избегать турбулентностей.

Потери давления в трубопроводе на местные сопротивления

При изменении направления и скорости движения теплоносителя в трубопроводе системы кондиционирования возникают дополнительные сопротивления. Они называются местными и происходят в клапанах, отводах и т.п.

Потери давления на местные сопротивления на участке трубопровода рассчитываются по формуле:

Рмест = W* (v*v*y)/2g,

где v – скорость течения перемещаемой среды в м/с, y – плотность теплоносителя в кг/куб.м., g – ускорение свободного падения (9,8 м/с2), W – суммарный коэффициент местных сопротивлений на данном участке. Он определяется опытным путем либо содержится в справочниках.

Потери давления на местные сопротивления Z ищут отдельно для каждого участка сети трубопровода.

1. Сначала определяют суммарный коэффициент W для участка.
2. Затем умножают на динамический напор теплоносителя (v*v*y)/2g.

Замечание: при расчете водяных систем можно воспользоваться упрощенной формулой: Рмест = 50W*v*v.

Расчет общих потерь давления

Общие потери давления складываются из действия трения и местных сопротивлений: Р = Ртр + Рмест.

1. Определяем потери давления на самом нагруженном участке. Обычно это самый удаленный от источника тепло-или холодоснабжения участок трубопровода.
2. Затем приравниваем потери давления в последующих ответвлениях к потерям на самом нагруженном участке. Допустимо расхождение до 10-15%.
3. Складывая потери давления частей трубопровода, получим общие потери давления в трубопроводе системы кондиционирования.

Местные гидравлические сопротивления: свойства и характеристики

Как мы уже упоминали, потери напора жидкости в случае с местными сопротивлениями определяются в большинстве случаев только опытным путем. Но и в теоретическом обосновании есть некоторые прорывы — так, местное сопротивление по своим свойствам и характеристикам аналогично сопротивлению, которое наблюдается при внезапном расширении струи. И это логично, если учитывать, что поведение потока жидкости при преодолении любого локального сопротивления сопровождается сужением или расширением сечения.

1. При внезапном сужении трубы сопротивление сопровождается появлением водоворотной области в месте сужения, при этом струя уменьшается до размеров меньших, чем сечение наименьшей трубы. После того как поток проходит участок сужения, струя максимально расширяется, ограничиваясь внутренним сечением трубы. Коэффициент местного сопротивления при резком сужении трубы рассчитывается по формуле: ξвн.суж. = 0,5(1 — (F2/F1)). Значение коэффициента от отношения F2/F1 несложно найти в соответствующих пособиях по гидравлике.

2. При изменении направления трубы под углом гидравлические потери рассчитываются по формуле: ξ поворот = 0,946sin(α/2) + 2,047sin(α/2)², где α — это угол поворота трубы. Поток ведет себя следующим образом: сначала струя сжимается, после чего расширяется, так как при повороте по инерции поток отжимается от стенок трубы.

3. При входе в трубу цилиндрической формы с острой кромкой, которая наклонена к горизонту под углом α, коэффициент местного сопротивления высчитывается по формуле Вейсбаха: ξвх = 0,505 + 0,303sin α + 0,223sin α². Иногда труба имеет закругленную форму или в сечении входа стоит диафрагма, которая сужает сечение, — в любом случае сначала струя потока будет сжиматься, потом расширяться, то есть местное сопротивление при входе в водопровод можно свести к внезапному расширению струи потока.

4. В промышленности, в частности при работе с насосным оборудованием, часто приходится рассчитывать местные сопротивления, которые создаются запорной арматурой — вентилями и клапанами, кранами и задвижками и так далее. Вне зависимости от того, какую геометрическую форму имеет проточная часть, ограниченная запорной арматурой, гидравлический характер течения при преодолении сопротивлений не меняется. Если мы говорим о полностью открытой запорной арматуре, гидравлическое сопротивление будет колебаться в диапазоне от 2,9 до 4,5. Коэффициенты для определенного вида запорной арматуры можно найти в соответствующих справочниках.

5. Гидравлические потери диафрагмы определяются сужением струи потока и последующим ее расширением. Степень сужения потока и его последующего расширения определяется несколькими факторами — это особенности конструкции диафрагмы, отношение диаметров отверстия трубы и диафрагмы, режим движения жидкости и так далее.

6. Наконец, часто бывает необходимо рассчитать коэффициент местного сопротивления при входе струи потока под уровень жидкости. Впрочем, сложных расчетов проводить не потребуется, коэффициент сопротивления при входе струи в большой резервуар под уровень жидкости или в среду без жидкости связан с потерей кинетической энергии и равен 1.

Подбор оптимального диаметра трубопровода

Определение оптимального диаметра трубопровода – это сложная производственная задача, решение которой зависит от совокупности различных взаимосвязанных условий (технико-экономические, характеристики рабочей среды и материала трубопровода, технологические параметры и т.д.). Например, повышение скорости перекачиваемого потока приводит к уменьшению диаметра трубы, обеспечивающей заданный условиями процесса расход носителя, что влечет за собой снижение затрат на материалы, удешевлению монтажа и ремонта магистрали и т.д. С другой стороны, повышение скорости потока приводит к потере напора, что требует дополнительных энергетических и финансовых затрат на перекачку заданного объема носителя.

Значение оптимального диаметра трубопровода рассчитывается по преобразованному уравнению неразрывности потока с учетом заданного расхода носителя:

При гидравлическом расчете расход перекачиваемой жидкости чаще всего задан условиями задачи. Значение скорости потока перекачиваемого носителя определяется, исходя из свойств заданной среды и соответствующих справочных данных (см. таблицу).

Преобразованное уравнение неразрывности потока для расчета рабочего диаметра трубы имеет вид:

Методы расчета пропускной способности трубопроводов

Существует несколько методик расчета данного параметра, каждая из которых является подходящей для отдельного случая. Некоторые обозначения, важные при определении пропускной способности трубы:

Наружный диаметр – физический размер сечения трубы от одного края внешней стенки до другого. При расчетах обозначается как Дн или Dн. Этот параметр указывают в маркировке.

Диаметр условного прохода – приблизительное значение диаметра внутреннего сечения трубы, округленное до целого числа. При расчетах обозначается как Ду или Dу.

Физические методы расчета пропускной способности труб

Значения пропускной способности труб определяют по специальным формулам. Для каждого типа изделий – для газо-, водопровода, канализации – способы расчета свои.

Табличные методы расчета

Существует таблица приближенных значений, созданная для облегчения определения пропускной способности труб внутриквартирной разводки. В большинстве случаев высокая точность не требуется, поэтому значения можно применять без проведения сложных вычислений. Но в этой таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы, что характерно для старых магистралей. Таблица 1. Пропускная способность трубы для жидкостей, газа, водяного пара

Вид жидкости	Скорость (м/сек)
Вода городского водопровода	0,60-1,50
Вода трубопроводной магистрали	1,50-3,00
Вода системы центрального отопления	2,00-3,00
Вода напорной системы в линии трубопровода	0,75-1,50
Гидравлическая жидкость	до 12м/сек
Масло линии трубопровода	3,00-7,5
Масло в напорной системе линии трубопровода	0,75-1,25
Пар в отопительной системе	20,0-30,00
Пар системы центрального трубопровода	30,0-50,0
Пар в отопительной системе с высокой температурой	50,0-70,00
Воздух и газ в центральной системе трубопровода	20,0-75,00

Существует точная таблица расчета пропускной способности, называемая таблицей Шевелева, которая учитывает материал трубы и множество других факторов. Данные таблицы редко используются при прокладке водопровода по квартире, но вот в частном доме с несколькими нестандартными стояками могут пригодиться.

Расчет с помощью программ

В распоряжении современных сантехнических фирм имеются специальные компьютерные программы для расчета пропускной способности труб, а также множества других схожих параметров. Кроме того, разработаны онлайн-калькуляторы, которые хоть и менее точны, но зато бесплатны и не требуют установки на ПК. Одна из стационарных программ «TAScope» – творение западных инженеров, которое является условно-бесплатным. В крупных — это отечественная программа, рассчитывающая трубы по критериям, влияющим на их эксплуатацию в регионах РФ. Помимо гидравлического расчета, позволяет считать другие параметры трубопроводов. Средняя цена 150 000 рублей.
