Как правильно установить кондиционер в квартире и комнате

Нужно ли разрешение

Установка бытовых кондиционеров не влияет на несущую способность зданий. Для монтажа сверлятся отверстия и на этом вмешательство в целостность несущей стены заканчивается. Но, чтобы соблюсти закон, жителям многоквартирных домов следует согласовать действия с управляющей компанией. Наружные стены являются общей собственностью жильцов многоквартирного дома и для установки внешнего корпуса необходимо согласие других жителей дома.

Если сплит-система устанавливается в частном доме, согласования не нужны.

Для установки наружного блока в офисе, учреждении, необходимо согласование владельца здания.

В законодательстве РФ нет жесткого требования о необходимости письменного согласия соседей, поэтому такая норма игнорируется.

Правила расположения устройства

Установка кондиционера своими руками не повлияет на производительность, если следовать инструкции, прилагаемой к такой технике (если приобретается новое устройство). Нередко внутренний блок устанавливается на значительном расстоянии от уровня потолка. Такой вариант вполне допустим, намного важнее соблюсти минимальный размер между устройством и потолком, который составляет 10 см.

Высота установки кондиционера определяется также из расчета удобства и безопасности, так как постоянное нахождение под прямым потоком прохладного воздуха из внутреннего блока может стать причиной частых заболеваний

С учетом того, что сплит-система предполагает необходимость циркуляции воздуха, важно выбрать участок, в пределах радиуса 2 м на котором будет свободное пространство

Установка кондиционера самостоятельно также подразумевает монтаж наружного блока. На данном этапе ряд производимых работ будет зависеть от того, где устанавливается оборудование. Если речь идет о частном доме или первых этажах многоэтажных зданий, то здесь есть возможность закрепить блок своими силами. Установка кондиционера в квартире на верхних этажах должна в обязательном порядке проводиться монтажниками-высотниками. Если же есть балкон, то вызывать мастеров не придётся.

Правила установки кондиционеров включают и расчет длины трасс. Для того чтобы избежать в дальнейшем лишних неудобств, связанных с дозаправкой устройства, необходимо расположить оба блока таким образом, чтобы длина трассы, которая их соединяет, не превышала 6 м. Минимально допустимый размер составляет 1,5 м. Если на стадии планирования места расположения блоков при грубом подсчете оказалось, что длина трассы превышает максимальное значение, необходимо перепланировать точки крепления оборудования и добиться приемлемой длины трассы.

Самостоятельная установка кондиционера порой чревата рядом ошибок, среди которых наиболее часто встречающаяся – несоблюдение минимального значения длины трассы

Если наружный и внутренний блок предполагается монтировать в непосредственной близости друг к другу (то есть по обе стороны несущей стены постройки), то важно оставить запас, так называемую петлю. Это позволит сглаживать вибрационные помехи, возникающие во время работы техники, а также несколько снизит шумовой эффект

1 Принцип работы агрегата

Все модели сплит-систем, представленные в продаже, построены и функционируют по одному принципу. Они состоят из компрессорного и испарительного блока. Для их соединения применяют специальные трубки. Монтаж внешнего блока осуществляется снаружи стены.

Устройство агрегата

Внутри помещения устанавливается испаритель. Более производительные и дорогие модели оснащаются несколькими внутренними блоками с общим компрессором.

Принцип функционирования кондиционера дома:

1. 1. Через сопло, диаметр которого соответствует отводящим трубкам, подается хладагент (фреон) под высоким давлением.
2. 2. Он направляется во внутреннюю часть испарителя, где постепенно расширяется, а по истечению некоторого времени и вовсе закипает. Образованный пар активно абсорбирует тепло.
3. 3. В процессе поглощения непременно выделяется конденсат в виде воды, оседающий на поверхности радиатора.
4. 4. Влага переводится в резервуар, а затем отводится за стены дома.

Если установка кондиционера выполнена профессионально и правильно, компрессор будет постоянно откачивать пары фреона из внутренней камеры, параллельно происходит повышение внутреннего давления. Как следствие, нагревается хладагент, что способствует его преобразованию в плотный туман.

Хладагент перенаправляется в конденсационную камеру, где и охлаждается интегрированным вентилятором, трансформируясь в жидкость. В таком состоянии он направляется в испаритель (через сопло) и все замыкается по кругу.

К поломке климатического агрегата может привести даже обычная пыль. Влажная уборка не только необходима, но и предписана, причём основательная, регулярная и тщательная. В помещении категорически запрещено ставить на сам блок какие-либо изделия, предметы. Накрывать его скатертью также нельзя.

Схема работы

Установка кондиционера своими руками в обязательном порядке предполагает герметизацию всех соединительных элементов и стыков, что позволит нивелировать вероятность испарения хладагента. Специалисты рекомендуют размещать наружный блок таким образом, чтобы он по уровню находился ниже внутреннего. Стандартный монтаж кондиционера предполагает расположение наружного блока в прохладном месте, в тени.

Рекомендуем к просмотру наглядное видео по работе кондиционера.

https://youtube.com/watch?v=xK3_QhbdE2g

Перечень инструментов и материалов

В комплект поставки сплит-системы не входят следующие установочные материалы, их потребуется докупить самостоятельно:

• кронштейн металлический подвески наружного модуля (можно сварить самому из стальных равнополочных уголков 35 х 3 мм);
• четырехжильный медный кабель типа ВВГ сечением 1,5 или 2,5 мм² в зависимости от мощности охладителя;
• трубки фреонопроводов медные диаметром 6.35 мм и 9.52 мм требуемой длины;
• каучуковый теплоизоляционный рукав типа K-Flex по длине магистрали;
• гофротруба дренажа (также подойдет металлопластик Ø16 мм);
• лента обмоточная ПВС либо ПВХ;
• пена полиуретановая – 1 баллон.

Помимо домашнего набора слесарных инструментов, установка кондиционера требует применения специальных приспособлений и оборудования:

• перфоратор с длинным буром или коронным сверлом по бетону;
• насос вакуумный;
• коллектор с манометрами и шлангами;
• приспособление ручной развальцовки медных труб и ножницы, не образующие металлической стружки.

Нередко в интернете встречаются инструкции, как устанавливать и запускать сплит-систему без вакуумного насоса, где воздух из трубопроводов и испарительного теплообменника выталкивается давлением фреона. Мы категорически не советуем следовать подобным рекомендациям и четко соблюдать технологию вакуумирования системы перед заполнением. Иначе компрессор может выйти из строя гораздо раньше положенного срока.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Где установить кондиционер в квартире?

Где лучше всего поставить кондиционер в комнате? Это зависит только от дизайна интерьера или конкретных технических требований к отдельным устройствам? Оказывается, место кондиционера в помещении не может быть случайным. От него зависит наше здоровье. Поэтому стоит знать основные правила того, где лучше всего разместить внутренний блок. Расположение наружного блока регулируется отдельными требованиями. Лучше всего устанавливать кондиционер во время отделочных или ремонтных работ, тогда самый простой способ — скрыть трубы в стенах или в картонно-гипсовой сборке, которые подают охлажденный воздух внутрь.

Установка моноблочного кондиционера

Расположение моноблочного кондиционера зависит от длины более или менее гибкой трубы, которая выделяет теплый воздух. Эта длина определяется изготовителем устройства и не может быть изменена. К сожалению, чем длиннее труба, тем выше тепловое излучение. Также в случае разделенных двухкомпонентных кондиционеров необходимо вывести подающую трубу от внутреннего блока к внешней и обратно к охлаждающей среде. Наружный блок можно разместить на балконе, террасе или прикрепить к наружной стационарной поверхности. Поэтому для запуска переносного кондиционера недостаточно только электрической розетки. Теплый воздух содержит больше влаги, чем холодный, поэтому при охлаждении в кондиционере вода конденсируется. Вы должны время от времени избавляться от жидкости. В некоторых устройствах установлены специальные резервуары, которые должны быть опустошены, а другие кондиционеры в свою очередь вдувают влагу вместе с теплым воздухом снаружи.

Выбор климатической техники на сегодняшний день огромен. Вам следует подобрать наиболее подходящую конструкцию, учитывая не только личные потребности и цену, но и особенности планировки квартиры.



Правильный монтаж.

Самое главное – это монтаж выбранного кондиционера, так как неправильная установка системы может привести к поломке, купленного оборудования. Нужно грамотно выбрать кампанию, которая профессионально установит в квартире кондиционер.

Итак, модель куплена, дальше нужно определиться со временем установки кондиционера, способом и местом монтажа.

Время и место установки.

Правильнее всего устанавливать купленное климатическое оборудование во время ремонта в квартире. Это связано в первую очередь с тем, что монтаж связан с пыльной работой – необходимо просверлить отверстия, чтобы проложить электрический кабель и трубу, через которую будет вытекать фреон.

Если же ремонт в квартире не запланирован, то рекомендуется устанавливать кондиционер в любой стороне от окна, чтобы шторой прикрыть белый короб из пластика, в котором будут спрятаны межблочные коммуникации. Это вопрос скорее эстетический.

Способ установки своими руками будет зависеть от выбранной модели. Выделяют несколько видов:

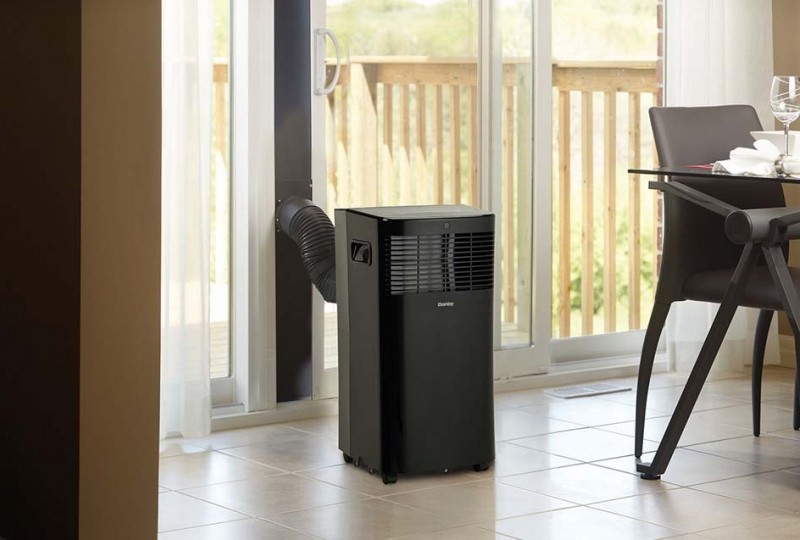

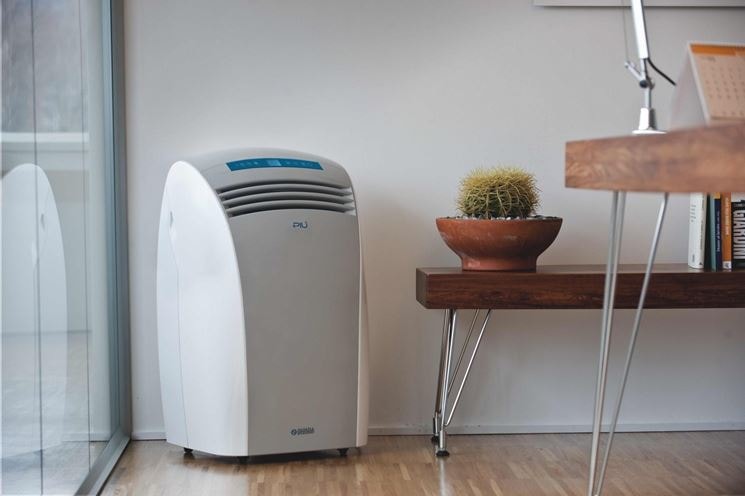

• Мобильный кондиционер – перемещается по всей квартире, поэтому установки не требует.
• Моноблоки, устанавливающиеся в проеме окна – устаревший и малоэффективный вид, используются в последнее время редко, так как портят интерьер и загораживают дневной свет.
• Сплит-системы – современный вид кондиционеров, пользующийся большим спросом.

Установка сплит кондиционера.

Сплит – системы наиболее популярны в настоящее время. Данная модель состоит из двух блоков – внутренний блок и наружный. Два блока связаны специальной трубкой, в которой расположены провода и фреон.

Наружный блок устанавливается с внешней стороны квартиры. Это может быть балкон или лоджия, или перегородка со стороны улицы. В последнем случае, понадобиться помощь монтажника-высотника, что ведет к дополнительным затратам.

Квалифицированные специалисты устанавливают наружный блок рядом с открывающимся окном. Это позволит заправлять систему фреоном без привлечения высотника. С этой же целью внешний блок сплит – системы устанавливают под окном. Таким образом, все работы по монтажу можно выполнить через окно.

Если есть возможность, то рекомендуется устанавливать наружный блок системы кондиционирования на лоджии. Только при условии хорошей вентиляции застекленного балкона. В этом случае будет проще выполнять сервисные работы сплит-системы (чистить блок, заправлять фреоном и т.д.), не будет необходимости привлекать монтажника-высотника, а так же согласовывать действия с КГА.

Внутренний блок устанавливается на той же стене, что и наружный, так как при минимальном расстоянии между двумя блоками сплит-системы, мощность кондиционера не снижается.

При выборе места установки внутреннего блока рекомендуется следовать нескольким правилам:

• Не устанавливайте блок в квартире там, где находиться стол или спальное место, так как охлажденный воздух будет попадать на человека длительное время.
• Не следует монтировать кондиционер под самым потолком или над окном, так как в этом случае естественная циркуляция воздуха нарушиться, что приведет к проблемам со здоровьем.
• Если установить сплит над батареей или в непосредственной близости от нее, то ваш прибор быстро сломается.
• Необходимо выдерживать расстояние между мебелью и установленной системой. Так как предметы мебели являются барьерами и охлаждённый воздух будет возвращаться обратно к кондиционеру, а не распространятся по всей комнате.
• Не рекомендуют проводить установку напротив входа в квартиру, так как весь охлажденный воздух будет выходить через открывающуюся дверь на лестничную площадку, и результата не будет.
• Как правило, в спальне расположен сбоку от изголовья кровати, чтобы поток холодного воздуха был направлен не на спящего человека. Оптимальным вариантом будет монтаж системы кондиционирования над дверью спальни, так он не будет бросаться в глаза, и прохладный воздух будет распространяться за пределы одной комнаты.
• На кухне устанавливать лучше всего в угол, подальше от плиты, холодильника и других приборов.
• В гостиной идеального места выбрать не получиться, так как он будет бросаться в глаза, и холодный воздух будет направлен на человека.

Как только будет установлен внешний и внутренний блоки, сплит-система подключается к сети. С помощью специальных тестов проверяется работоспособность охладителя. Правильно монтированный кондиционер прослужит долго, будет работать без лишнего шума, потребуется всего лишь два раза в год осуществлять чистку внешнего и внутреннего блока сплит.

Предыдущая запись: Наружный диаметр пластиковой трубы 110 мм.

Следующая запись: Особенности, достоинства и недостатки одноэтажных домов.

Виды кондиционеров

Вид выбранного к покупке кондиционера может налагать свои ограничения на размещение в квартире. Поэтому вначале стоит ознакомиться с разновидностями охлаждающих приборов.

1. Мобильный кондиционер. Представляет собой небольшую тумбу весом 20-50 кг со шлангом. Шланг выставляется на улицу. По нему выводится из помещения горячий воздух. Может выступать как обогреватель в холодное время года. Не требует монтажа и его можно транспортировать на дачу или в другие комнаты. Недостатком считается шум в 35-40 ДБ.
2. Оконный моноблок. Устанавливается в оконном проеме, поэтому света в комнате становится значительно меньше. Находятся в бюджетном сегменте и способен обеспечить приток свежего воздуха. Простой в установке, недорогой в обслуживании и имеет повышенный КПД.
3. Сплит-система. Обладает двумя блоками: внешним, с креплением к стене на улице, и внутренним. Внутренний блок имеет следующие разновидности:
   • напольно-потолочный — активно вентилируют воздух в помещении;
   • настенный — распространенный кондиционер для небольших комнат;
   • колонный — применяется для больших торговых залов;
   • кассетный (канальный) — устанавливается под потолком и способен подавать воздух на четыре стороны.

Последние две разновидности подают свежий воздух.

После того, как вы определитесь с местом размещения кондиционера, можно будет определить требуемый вам вид устройства исходя из вышеперечисленных характеристик.

Выбор места монтажа

В первую очередь следует тщательно продумать расположение частей сплит-системы в квартире

Особое внимание надо уделить расположению внутреннего блока. Комнатный модуль будет создавать заметный поток холодного воздуха

Это может быть не только неприятно, но и привести к болезни. С другой стороны, нет никакой потребности обдувать прохладой стену или мебель.

Если кондиционер планируется установить в спальне, лучше разместить блок вентилятора над изголовьем кровати. В кабинете разумно расположить охлаждающий модуль как можно дальше от рабочего места.

Хорошим вариантом может быть его размещение в районе входной двери. В любом случае надо предусмотреть, чтобы управление блоком было удобным.

Если планируется кондиционировать воздух на кухне, нужно проследить, чтобы блок этого сложного аппарата был как можно дальше от микроволновой печи и зоны готовки. Излучение СВЧ может создать помехи электронной «начинке» прибора, а высокая температура и испарения от готовящейся пищи повредят пластиковые детали.

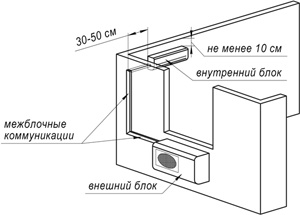

Выбирая место для охлаждающего модуля, следует учитывать следующие ограничения:

• для нормальной циркуляции воздуха расстояние от модуля до потолка должно быть не менее 15-18 сантиметров;
• по той же причине ближе 1,5 м в направлении выхода холодного воздуха преград не должно быть;
• боковые части не следует располагать ближе 25 см от стен;
• чтобы прохлада достигала цели, не стоит подвешивать охладитель выше, чем в 2,8 метра;
• предусмотрите, чтобы комнатный блок и наружный модуль были примерно на одном уровне;
• уличный блок можно разместить ниже комнатного, но не более чем на 5 метров.

Не забывайте, что кондиционеры потребляют значительное количество электроэнергии. Рядом с блоком управления должна быть электрическая розетка, рассчитанная на мощность не менее 2.5-4 кВт. Использование электрических удлинителей не только неудобно, но и нежелательно по соображениям безопасности.

Если вы проживаете в частном доме, сплит-система может быть размещена самым удобным образом. Следует лишь учесть, что тяжелый уличный блок лучше крепить на самой прочной из стен. При необходимости его можно разместить на постаменте рядом с домом.

Размещая сплит-систему в многоквартирном доме, приходится учитывать правила совместного проживания. Управляющие компании часто ограничивают возможность размещения кондиционеров на внешней стене. В таком случае можно расположить уличный модуль на лоджии или балконе.

Выбирая место для установки уличной части сплит-системы, не следует забывать о том, что ей может потребоваться техобслуживание. На первом этаже доступ к системе проще, но это же может вызвать другие проблемы. Надо размещать кондиционер как можно дальше от тротуаров и мест, где люди могут до него дотянуться.

Наружные блоки сплит-систем имеют значительную массу. Поэтому их нельзя крепить непосредственно на фасад. Стена должна быть прочной и жесткой. При необходимости разместить кондиционер на фасаде придется вскрыть его и закрепить несущие кронштейны на капитальной стене здания.

Кондиционеры в однокомнатную квартиру

кондиционер в проеме между стеной и окном

Многие покупатели часто заблуждаются на тему возможности качественного охлаждения/обогрева и комнаты, и кухни одним внутренним блоком. Даже при размещении прибора в прихожей, которая равноудалена от остальных помещений, прохлада или тепло будут поступать туда недостаточно. При включенной плите или духовке прохлада моментально уйдет, а в прихожей всегда будет наоборот очень холодно.

Кондиционер с увеличенной мощностью тоже не выход, так как он будет часто работать в режиме стоп-старт, а это приводит в негодность основную часть системы – компрессор.

Тогда как же установить кондиционер в квартире с одной комнатой и какому типу отдать предпочтение? Здесь есть три варианта:

• монтаж двух сплит-систем отдельно в кухню и комнату;
• монтаж мульти-сплит системы с одним внешним и двумя внутренними блоками;
• установка канального кондиционера (в однушке достаточно низконапорной модели).

Единственный минус первого варианта – это наличие двух внешних модулей на фасаде здания. Установка канальной системы кондиционирования вполне приемлема, но она обойдется гораздо дороже. К тому же придется тянуть воздуховоды, монтировать их в фальшивую антресоль или стену, а самое главное – это возможно осуществить только в квартирах с высокими потолками.

С канальным кондиционером может возникнуть такая неприятность, как распространение ароматов кухни по всей квартире, ведь система воздуховодов, подведенная ко всем помещениям, будет перемешивать забираемый из них воздух, а потом распределять его также по всем зонам. Этот кондиционер идеально подойдет на несколько комнат в квартире.

стандартная однушка в хрущевке

Если средства сильно ограничены, то можно установить одну настенную сплит-систему, но так, чтобы максимально охватить все помещения. В квартире с расположением зон, как на картинке, обычно лучший вариант установки кондиционера – это над дверным проемом в комнате. Воздух будет отражаться от противоположной стены и заходить в коридор и кухню в 30% объеме от количества общих циркулирующих по квартире воздушных масс.

Как вариант – монтаж блока напротив проема. Но в таком случае лишь 30-40% охлажденного/подогретого воздуха будут оставаться в комнате, а 60-70% разойдутся по остальным зонам. Данное расположение кондиционера больше подойдет для маленькой комнаты, где изменение температуры ощущается гораздо быстрее, а расхождение потоков идет лучше.

Не стоит покупать оконный кондиционер в комнату небольших размеров. Даже современные модели заметно шумят, что неприемлемо для спальной зоны. Лучше подобрать кондиционер для маленькой комнаты меньшей мощности. В помещение с площадью до 15 м² вешают приборы до 2-2,5 кВт.

Оконный моноблок может заменить сплит-систему на кухне. Он работает исправно на площадях до 15-18 м². Но придется найти особое место для сбора разбрызгивающегося конденсата, ведь под окном может располагаться пешеходная дорожка или зона отдыха.

Иногда возникает вопрос правильного размещения кондиционера в комнате с прилегающим балконом. В монтаже внутреннего блока никаких отклонений от правил нет. Наружный модуль рекомендуется вешать на фасаде или сбоку от балкона/лоджии. Вариант крепления внутри возможен, но только при условии отсутствия застекления. Между блоками прокладывается удлиненная трасса, которая проходит через балкон на улицу под уклоном.

Дренаж

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Общие рекомендации по уходу

Чтобы кондиционер на кухню прослужил эффективно, длительное время, его нужно грамотно обслуживать. Особенно это касается сплит-систем. Что входит в общий перечень мер по уходу?

1. Не злоупотреблять максимальными температурными режимами при эксплуатации.
2. Регулярно прочищать фильтры внутреннего блока. Засорение приводит к образованию льда во время работы. После выключения системы лёд начинает таять, из устройства начинает течь вода. Чтобы избежать такой проблемы, фильтры периодически (один раз в 15—25 дней) промываются тёплой водой и тщательно просушиваются.
3. Постоянное отслеживание уровня фреона в системе. Длительный срок использования может привести к повреждениям, которые вызовут утечку фреона. В таком случае потребуется ремонт и заправка дополнительного количества фреона.

Такую процедуру стоит проводить два раза в год: весной, перед началом активной эксплуатации, и летом, после завершения активного периода цветения тополей.

https://youtube.com/watch?v=UdbCF7uhxmM

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.


Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Способы охлаждения квартиры с кондиционером в одной комнате

Если кондиционер уже установлен в одной из комнат, но возникает необходимость понизить температуру воздуха и в других, то можно воспользоваться одним способом — максимальным охлаждением одной комнаты. Кондиционер, рассчитанный на площадь конкретной комнаты, нужно включить на минимальную температуру, после чего выйти и закрыть дверь. Когда сплит-система остановится (а это значит, что термостат определил снижение показателей до установленных), останется только открыть двери в смежную комнату — холодный воздух частично выйдет и охладит второе помещение. Это неидеальный способ, так как в первой комнате будет холодно, но так можно поступить, например, если кондиционер стоит в спальне, в которой на данный момент никто не находится, но есть необходимость немного охладить зал, из которого и выходит дверь в охлаждаемое помещение.

Есть ещё один путь — создать направленный поток воздуха с помощью вентилятора, установленного в охлаждаемом помещении. Но тут будут аналогичные проблемы: неравномерное охлаждение, перегрузка кондиционера, не рассчитанного на большую площадь. Дополнительно появляется ещё один весомый минус — лишний шум.

Материалы для работы

• перфоратор для дырки в капитальной стене на связку частей;
• дрель с коллекцией сверл;
• специальные трубки по длине ввода с небольшим запасом, изоляционный материал для них;
• труборез для резки труб и надфиль для снятия заусениц;
• четырехжильный электрический провод.

Это почти все, что нужно для установки кондиционера своими руками.

Старайтесь линию не удлинять более шести метров, иначе понадобится вакуумный насос для фреона. Найти такой можно только у профессионалов. Подключая медные трубки, старайтесь аккуратно гнуть, иначе просвет уменьшится. Имейте метр гофра или ПВХ-трубки для отвода конденсата от наружного блока.

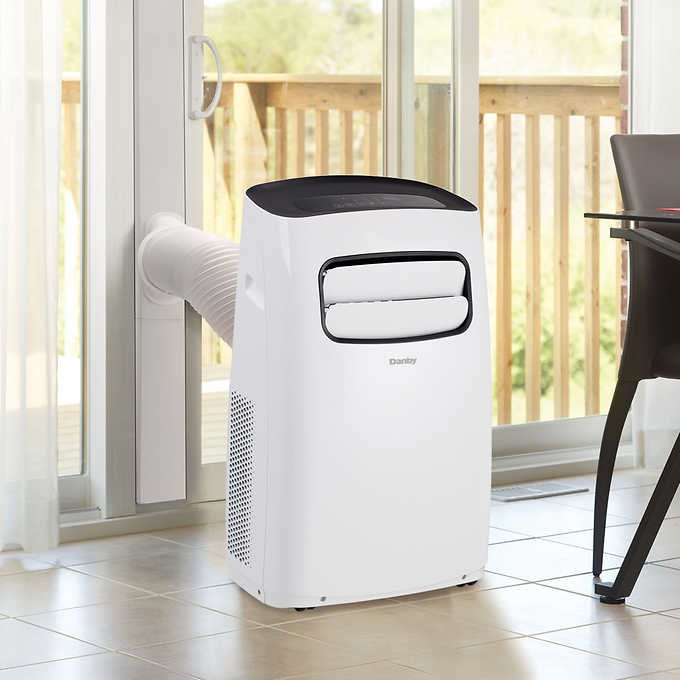

Этапы монтажа мобильного моноблока

Перед тем как начать монтаж, необходимо продумать четкий план действий или нарисовать схему. Производители советуют устанавливать моноблок рядом с окном, чтобы снизить сопротивление потоку воздуха снаружи. Так же нужно избегать переломов на шланге воздухоотвода.

Изготавливаем оконную вставку

Для начала производим все размеры (желательно несколько раз), а конкретно – проем окна. Затем необходимо определить диаметр воздухоотвода. Дальше, с помощью ножа или пилы по металлу вырезаем вставку, в соответствии с размерами. У нас получается прямоугольник из пластика или оргстекла. В нем мы прорезаем отверстие меньше на 3-4 мм диаметра гофрированной трубы воздухоотвода. Это нужно для надежной фиксации трубы.

Герметичность

Не нужно объяснять, что этот процесс очень важный, так как вставленный лист оргстекла – это единственная преграда для плохих погодных условий. Для надежной герметизации лучше всего использовать резиновую самоклеющуюся ленту, герметик или на крайний случай монтажную пену. Все это можно приобрести на любом рынке или строительном магазине.

Установка оконной вставки

Открываем окно и фиксируем его в открытом положении, чтобы не двигалось. Затем с помощью резиновой ленты или герметика крепим вставку из оргстекла к оконной раме.

Монтаж мобильного моноблока

Перед тем как включать моноблок, он должен постоять в вертикальном положении два-три часа. Вот и весь монтаж моноблока. Как вы заметили – в установке нет ничего сложного. Но наличие минимального слесарского опыта и навыка требуется все равно.

Этап третий: вакуумирование

Решая установить кондиционер дома своими руками, помните и об обязательном осуществлении вакуумирования. Такой процесс представляет собой комплекс действий, направленных на создание вакуума в трубках основной магистрали. Без этих мероприятий невозможно обеспечение работы кондиционера. Вакуумирование выполняется с целью удаление остатков пыли и влаги из труб. Делается это специальным насосом, подключаемым к системе с помощью манометрического коллектора и гибких шлангов.

Далее насос включают и на внешнем блоке открывают порт. После того, как манометрическая стрелка отправится в вакуум, следует закрыть порт и отключить насос. Выполнение этих действий займёт не более пятнадцати минут. Может осуществляться и более долгое проведение данной операции, но это уже необязательно. Не спешите выключать насос с манометром, поскольку стрелка может изменять своё положение. Так, к примеру, при её подымании можно говорить об отсутствии герметичности системы. Таким образом, следует выполнить проверку всех соединений в целом и вальцевание в частности.

Запускать хладагент можно только после удостоверения в том, что всё герметично, причём здесь не играет роли то, где установить кондиционер вы решили. Манометры, при этом, пока лучше оставить на своих местах. Первым делом необходимо открыть трубку, отвечающую за подачу, затем уже всасывательную трубку, после чего можно заняться фиксированием фреонового давления

Важно также не перепутать вышеуказанную последовательность действий
