Гидравлический пресс своими руками: особенности применения и технологии. простые схемы и чертежи для создания своими руками (170 фото)

Как выбрать

Разумеется, прежде чем переходить к выбору конкретного съемника для передних или задних сайлентблоков, сначала нужно разобраться, что это за приспособление и для чего оно используется.

Внешний вид таких инструментов может быть самым разнообразным, ведь сегодня они представлены как в виде отдельного С-образного приспособления с несколькими насадками, так и целыми наборами, в которые входят направляющие шпильки с гайками, гильзы и опорные диски для них.

Также выделяют универсальные съемники и предназначенные для конкретной марки автомобилей, что обязательно нужно учитывать при покупке.

Правильно подобранное изделие поможет вам легко справиться с непростой работой, так как сайлентблок достаточно сильно зафиксирован на своем посадочном месте и иногда требуется немало усилий, чтобы извлечь его.

В зависимости от вида детали (будь то элемент передней подвески, стабилизаторов или крепления реактивных тяг), установленной на легковом или грузовом автомобиле, свои особенности будет иметь и съемник для снятия сайлентблоков — элементов, снижающих дребезжание и шум при движении транспортного средства.

Среди большого разнообразия отечественных и зарубежных инструментов, представленных на современных рынках, можно найти абсолютно любой съемник, который будет соответствовать всем техническим параметрам вашей машины и индивидуальным требованиям (например, к стоимости).

Однако главной задачей в любом случае остается выбор качественного изделия, которое прослужит верой и правдой не один год

Поэтому сейчас предлагаем вам ознакомиться со списком характеристик, на которые стоит обращать свое внимание, и перечнем особенностей, недостойных его

На что обращать внимание:

Итак, при выборе съемника сайлентблоков для автомобилей группы ВАЗ или иномарок стоит учитывать следующее:

• модель вашего авто, если вы, конечно, не решили покупать универсальный инструмент (к слову, бытует мнение, что специализированные изделия намного выносливы, нежели универсальные съемники, но на практике все зависит от производителя);
• наличие ровных краев во всех резьбовых соединениях специнструмента;
• отсутствие грубых участков и открытых раковин;
• легкость выкручивания и закручивания разъемных частей;
• требования выбранной модели к другим, дополнительным инструментам, без которых ее нельзя эксплуатировать;
• вид съемника: ручной или гидравлический (для личного использования или для обслуживания автомобилей в небольших мастерских будет достаточно и первого варианта);
• наличие инструкции на понятном вам языке.

Продавцы могут уверять вас, что та же инструкция не столь важна, ведь механизм инструмента предельно простой и понятный в использовании, но вы должны понимать, что при поставке качественных изделий такая мелочь не может быть проблемой.

На что можно не обращать внимание:

Помимо указанных важных критериев выбора съемника сайлентблоков (как универсальных, так и для конкретных моделей ТС), существует и несколько не столь значительных нюансов, которые часто можно расценивать как обычный рекламный ход. К ним относят:

• перечень функций, которые выполняют практически все модели: легкий съем сайлентблоков, долгосрочность службы и т. д.;
• взаимосвязь между ценой и качеством (несмотря на то что многие люди связывают эти два показателя, более известные фирмы могут неоправданно завышать цены на свои инструменты, и при более внимательном изучении предложений на рынке можно найти съемник с такими же характеристиками, но по более доступной цене).

Конструктивные особенности прессового оборудования

Конечно, проще было бы приобрести готовый гидравлический пресс, чем терять свободное время на самодельное конструирование и сборку агрегата. Но это при условии, что аппарат используется в сфере автоуслуг, и сможет окупить все затраты. Для применения в бытовых условиях, при выполнении единичных функций, выгоднее сконструировать гидропресс своими руками. Надо предварительно разобраться в структурных особенностях элементов разных моделей, выяснить их различие и сходство.

Параметры устройства

Основные параметры любого пресса:

• габаритные размеры;
• масса.

Давление в рабочем цилиндре установки создают при действии насоса. Этот прибор может существовать отдельно от конструкции или быть встроенным.

Сырьё и оснастка

Перед работой над конструированием гидравлического пресса своими руками, надо приготовить аппарат для сварки, болгарку и электроды. В гараже у водителя найдётся обычный домкрат, он для установки будет выполнять функцию силового агрегата. Обязательно приобрести оттягивающие пружины, которые будут возвращать механизм в исходное положение.

Используемый металл, количество и размеры указываются в чертёжной схеме. Из металлических элементов применяется швеллер, трубы, уголки. Если на раму надо наложить настил, то для него используют лист стального металла, который выравнивает поверхность. Для рёбер жёсткости применяют полосу из стального металла.

В конструкции прессовых установок имеются два разных по диаметру гидроцилиндра. В поршень заливается вода или техническое масло. Жидкость, находящаяся в меньшем цилиндре, под давлением поступает по трубопроводу в большой цилиндр. В нём создаётся усилие, которое через инструмент передаётся детали. Обязательным элементом конструкции служит упор, удерживающий заготовку, и не позволяющий её смещаться под действием поршня.

Пресс работает в горизонтальной и вертикальной плоскостях, наиболее приемлем второй тип.

Способы запрессовать сайлентблоки

Существует несколько вариантов запрессовки сайлентблоков.

Вариант с тисками

Перед запрессовкой компонента необходимо наждачной бумагой очистить посадочные места от ржавчины и заусенцев. Потом смазать проушины смазкой «Литол» или жидким мылом. Сверху рычага установить деталь, на нее – специальную оправку, и с помощью тисков компонент запрессовать в гнездо.

Запрессовка с помощью пресса

Запрессовку сайлентблоков можно осуществлять с помощью пресс-съемника, которым деталь была снята. Нужно подобрать необходимую наставку для запрессовки, смазать проушину, правильно установить деталь и задавливать, периодически посматривая, чтобы компонент не пошел наперекосяк.

Приспособление для выпрессовки

Чтобы удостовериться в необходимости замены компонентов, нужно сделать визуальный осмотр резиновых деталей. Они должны быть целыми, без деформации. При раскачке авто люфта быть не должно. При движении автомобиля износ выявится стуком подвески, покачиванием кузова и неустойчивым движением авто.

Будет полезно: Как установить двухстоечный подъемник своими руками?

Чтобы достать сайлентблок в домашних условиях, необходимо:

1. Установить рычаг под пресс на подставку, куда будет выходить сайлентблок. Сверху поставить проставку для выдавливания втулки и выпрессовывать деталь.
2. Используя вместо пресса тиски, по такому же методу можно выдавить сайлентблоки.
3. Можно использовать гидравлический домкрат. Для этого предварительно понадобится сварить рамку из уголка или швеллера в виде прямоугольника, который по высоте больше домкрата. Вставить две вышеперечисленные проставки и поднимать домкрат, пока сайлентблок не выдавится в оправку. Домкрат нужно выбирать помощнее – на 10-15 тонн, т. к. подъемники на 3-5 тонн могут не помочь.
4. В отсутствие специальных приспособлений используется самодельный или заводской пресс-съемник, который с помощью болта, шайб, гайки и двух наставок выдавливает деталь. Все эти компоненты должны быть прочными и надежными. Используя подобное приспособление, можно произвести выпрессовку без демонтажа ступицы и рычага.

Применение грубой силы

Если под рукой не оказалось ни одного из вышеперечисленных приспособлений, для выпрессовки сайлентблоков можно использовать обыкновенный молоток и отвертку или какой-нибудь толстый заточенный штырь. Его необходимо вбить между втулкой и сайлентблоком. В результате втулка детали деформируется вовнутрь, после этого можно будет вытащить резинку и выбить сайлентблок.

Можно выпрессовать деталь с помощью полотна по металлу, отвертки и молотка. Для этого нужно удалить внутреннюю втулку и полотном аккуратно, чтобы не повредить рычаг, перепилить сайлентблок. Затем с помощью отвертки вытащить деталь.

Чтобы запрессовать сайлентблок с применением грубой силы, необходимо вставить деталь в проушину, резким и сильным ударом молотка забить ее в свое посадочное место.

Недостатки этого метода:

• сайлент криво заходит в проушину;
• закусывает резиновые части детали;
• от удара может повредиться рычаг или сайлентблок.

После использования этого метода компонент часто повреждается, и его нужно будет перепрессовать.

Запрессовка весом автомобиля

Многие автомобилисты запрессовывают сайленты весом собственного автомобиля.

Для этого необходимо:

1. Под транспортное средство установить винтовой или гидравлический домкрат.
2. Снять колесо.
3. Рычаг с сайлентблоком установить под ступицу автомобиля.
4. Хорошо выровнять детали и потихоньку опускать домкрат.

За счет веса автомобиля компонент сядет в посадочное место.

Этот способ имеет несколько недостатков:

• неудобно использовать ступицу как пресс;
• небезопасно;
• трудно контролировать правильную посадку компонента.

При отсутствии съемников и тисков этот способ позволяет неплохо справиться с задачей, нужно только быть предельно осторожным и соблюдать меры безопасности.

Как понять, что пора проводить замену

Перед тем как вы вознамеритесь запрессовать данные детали, в первую очередь следует отлично их осмотреть, чтобы удостовериться в том, что они и вправду требуют замены. Проверьте, нет ли дыр и каких-либо деформаций, не вспучились ли резины на шарнирах и не возникли ли трещины. Проведите манипуляции с составными частями, определяя присутствие люфтов. Если же допустимая норма превышена, значит, замена деталей неминуема. Откладывать процедуру запрессовки не рекомендуется. С течением времени эта проблема только усугубится, она может привести к выходу из строя рычага подвески.

Главные показатели, которые указывают на поломку одной детали либо же нескольких:

1. Управлять машиной стало намного труднее.
2. Во время преодоления неровностей подвеска начинает громко стучать. Покрышки изнашиваются неравномерно, чего раньше не наблюдалось.
3. Стало значительно сложнее регулировать развал-схождение.

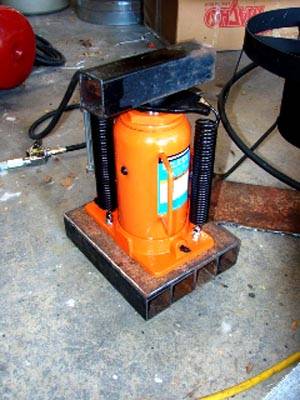

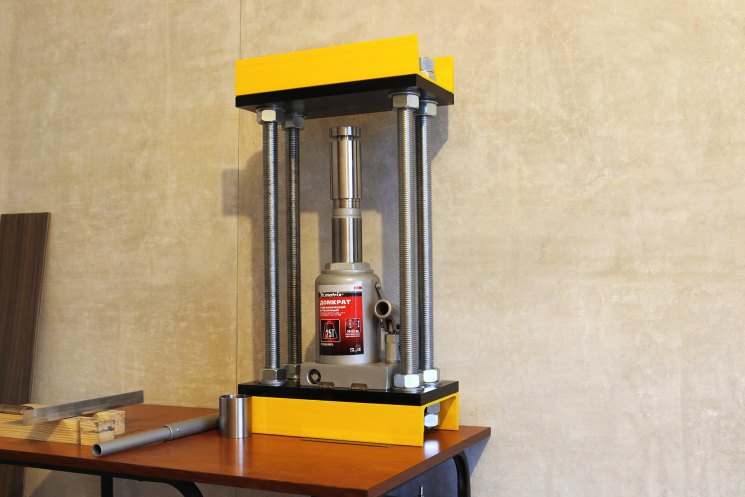

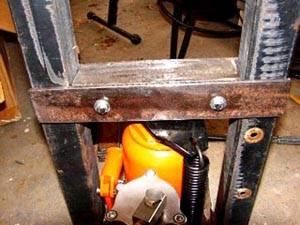

Пресс из домкрата своими руками: этапы монтажных работ

Рассмотрим, как сделать устройство гидравлического пресса своими руками из домкрата. Чертежи и инструкция помогут все сделать правильно. Эта разновидность, пожалуй, легче всех в изготовлении для обычного человека. При разработке чертежей самодельного пресса из домкрата своими руками необходимо учитывать, по какой схеме он будет работать. Используются разные варианты. Например, домкрат может размещаться в нижней части устройства, в станине. При этом давление производится наверх. Если домкрат устанавливается в верхней части, то давление производится вниз.

В таблице представлены основные этапы работы.

Изображение	Этапы работы

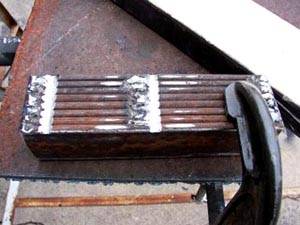

	Сначала делается платформа для установки домкрата. При этом прочность основания должна быть капитальной. Для основы применяется несколько ребер жесткости. При этом нужно взять квадратный или прямоугольный профиль из стали. Затем нарезается четыре детали. Их укладывают боковыми поверхностями друг к другу, а после этого стыковочные швы привариваются. Такой метод повысит жесткость основания. Чтобы обеспечить устойчивость домкрата необходимо приварить лист из стали подходящего размера.

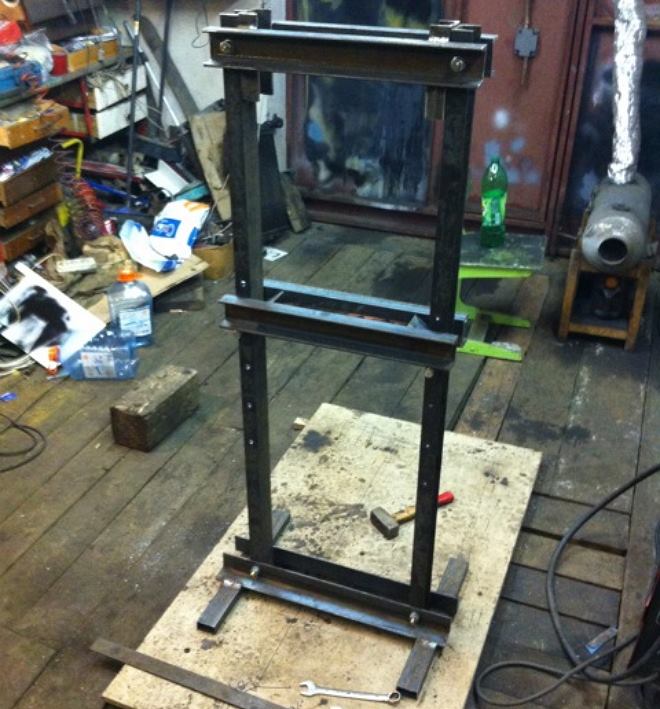

	Затем нужно выполнить упор и стойки. Для этого выпиливаются две детали с толстыми стенками. Упор делается из такого же материала. Его длина должна равняться ширине опорного механизма. Упор и стойки нужно закрепить при помощи сварного шва.
	После этого выполняется съемный упор. Данный элемент передвигается по направляющим и передает давление от рабочего штока. Для создания такого элемента необходимо сделать два отрезка полос из стали. Их нужно соединить в нескольких местах. Для замены детали следует просверлить два сквозных отверстия. Длина должна быть на 10 см больше габаритов блока.
	Настройка является необходимым этапом монтажных работ. Чтобы уменьшить ход поршня необходимо сократить расстояние между упором и балкой устройства. При этом используется еще один переходной квадратный профиль. Для соединения применяются сварные швы.Также применяются дополнительные вставки.

Сделать пресс из гидравлического домкрата своими руками можно для выполнения штампованных элементов. Подобное оборудование гидравлического пресса из домкрата необходимо для обработки деталей из стали. Вместо домкрата, можно применить нагнетающий насос или гидроцилиндр. Это позволяет обеспечить максимальный комфорт при выполнении работ.

Корпус конструкции часто делается из уголков и швеллеров. Толщина материала может быть не менее двух мм. КПД такого агрегата составляет 80 %, что позволяет обеспечить необходимую грузоподъемность.

При соблюдении инструкции и при использовании качественных материалов можно сделать прочную конструкцию своими руками. Кстати, для автомастерской не всегда лучшим решением является гидравлический пресс. Если его не правильно настроить он может легко раздавить подшипник. В таком случае старый добрый механический агрегат принесет куда больше пользы.

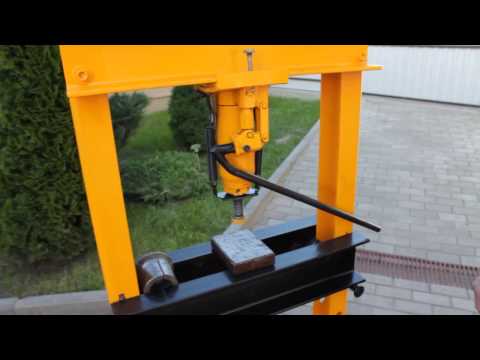

Особенности монтажа простого механизма можно увидеть в ролике:

Watch this video on YouTube

Как сделать полезный агрегат своими руками можно видеть на видео:

Watch this video on YouTube

Licota ATC-2286

Набор съемников сайлентблоков снабжен оправками и чашками самых популярных размеров, которые отлично подходят для работы с деталями отечественного и зарубежного производства.

Перед использованием съемника нужно лишь выбрать оправку требуемого размера, установить ее на изымаемый элемент и путем вращения гайки выполнить демонтаж. С помощью набора весь процесс снятия сайлентблока выполняется быстро и легко.

Характеристики:

• Используется как для выпрессовки, так для запрессовки сайлентблоков.
• Внутренние оправки: 34, 36, 38 – 70, 72, 75, 80 мм.
• Наружные оправки: 44, 46, 48 – 80, 82, 85, 90 мм.
• Штифты: M10, M12, M14, M16, M18.
• Вид: универсальный съемник.
• Вес: 17 кг.

Читать также: Ремонт паяльника своими руками видео

Плюсы:

• Обладает разными насадками, благодаря чему подходит для разных марок транспортных средств.
• Все детали легко собираются и разбираются.
• Возможность демонтажа и установки сайлентблоков.
• Удобный кейс для хранения всех деталей съемника.

Минусы:

• Сравнительно большой вес.
• Высокая стоимость.

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

• Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;

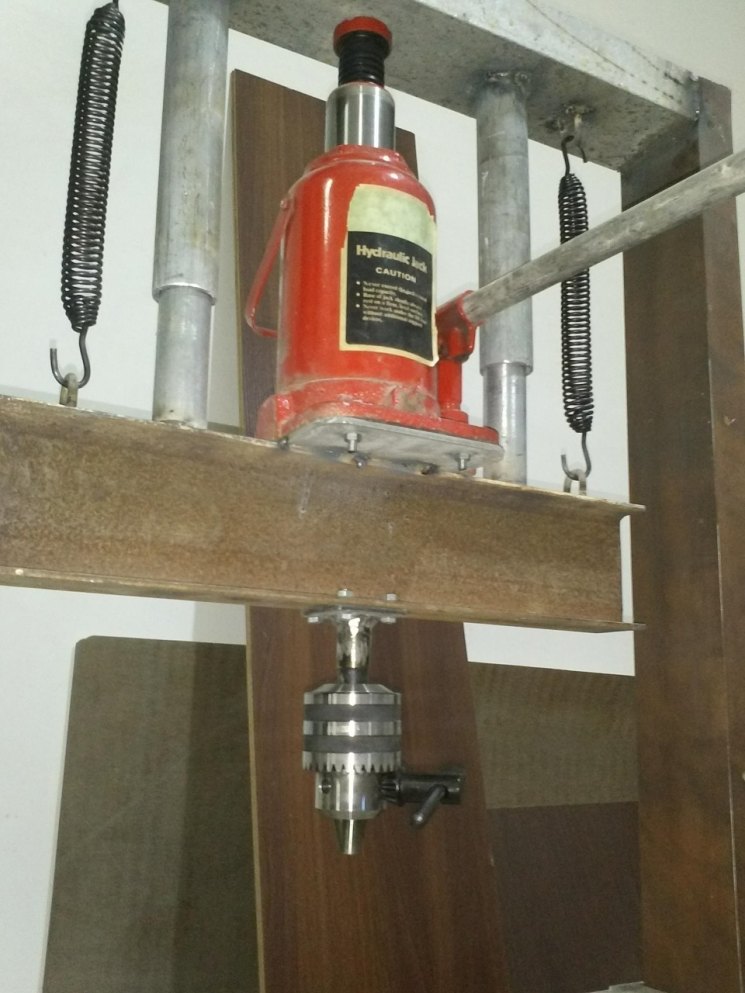

• Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

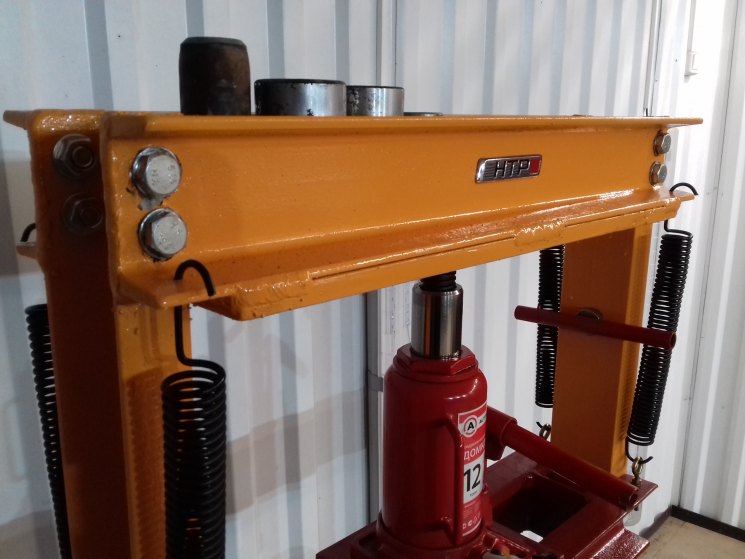

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

• Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
• Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
• Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
• Скомбинировать указанные выше варианты.

Приспособление для подборки сена

Агрегат имеет вид деревянного короба, посаженного на рамную конструкцию из прочного бруса или стальных профилей. У короба отсутствует крыша, но присутствует калитка.

Для самостоятельного создания устройства для переработки сена потребуются следующие материалы:

• обрезная доска;
• стальные уголки;
• металлические рейки для надёжности.

Первым делом, пиломатериалы обрабатываются. Затем их нужно соединить при помощи уголков и болтов и оббить металлическими рейками для надёжности.

Далее необходимо заняться калиткой. Её нужно установить на петли. Чтобы собрать подборочный пресс, потребуется:

• основа для монтажа всех элементов;
• крепёж к лобовине;
• ходовая деталь для пресс-короба;
• транспортный подборочный аппарат;
• цилиндрическая камера с прессом и коробкой передач.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попаданием в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

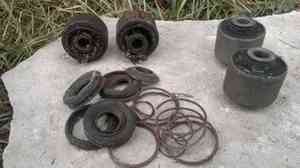

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

1. Оберегают составные части от выработки и разрушения посредством гашения колебаний.
2. Они глушат колебания, которые поступают от ходовой части колес, таким образом, обеспечивают комфортную и мягкую езду.
3. Предотвращают вибрации и биения, которые появляются в процессе движения машины между разными элементами ходовой части и моторного отсека.

И это только главные плюсы, на самом деле их гораздо больше.

Как поменять шарнир в домашних условиях

Теперь о том, как проводиться правильная установка сайлентблоков. Поскольку в рычаг входит резиновая составляющая, то забить шарнир просто не получиться (резина будет демпфировать). На СТО для проведения такого рода операций используется гидравлический пресс для сайлентблоков или же набор для выпрессовки сайлентблоков. С помощью их провести замену не сложно.

Пресс для запресовки сайлентблоков

Для выполнения же работ в условиях гаража, приобретать специальный инструмент необязательно, вполне хватит и подручных средств:

• Тиски слесарные;
• Ударный инструмент (молоток);
• Металлическая наставка;
• Отвертки;
• Напильник;
• Мыльный раствор;

Читать также: Шаблоны для фрезера по дереву своими руками

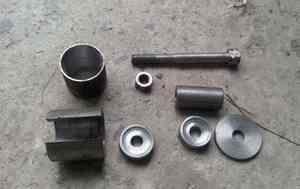

Используя обычные тиски и отрезок трубы необходимого диаметра, получим вполне неплохой пресс для запрессовки сайлентблоков своими руками.

Инструмент для самостоятельной замены шарниров в машине

Но перед тем, как запрессовать сайлентблок в рычаг, нужно еще извлечь изношенный элемент. И для этого можно воспользоваться несколькими способами, но в любом случае рычаг придется снимать с авто. А затем можно:

• Зажав рычаг в тисках, и используя молоток с наставкой, выбить шарнир, предварительно срезав резину, выступающую за края проушины рычага (чтобы она не создавала сопротивление);
• Использовать тиски. Берем отрезок трубы (по диаметру она должен быть больше сайлентблока и стенками упираться в проушину). Этот отрезок надеваем на шарнир с одной стороны, с другой же – используем наставку. Эту конструкцию помещаем в тиски. При стягивании губок тисков наставка вытолкнет элемент внутрь отрезка трубы;
• Выпалить сайлентблок. При помощи открытого огня (горелки) выжигаем резиновую составляющую, а после остатки выбиваем молотком (этот метод использовать не рекомендуется);

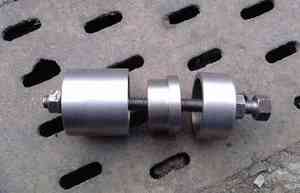

• Использовать съемник сайлентблоков (покупной или самодельный);

Перед тем, как запрессовать сайлентблоки, его посадочное место следует прочистить напильником, чтобы удалить ржавчину и остатки старого шарнира.

Теперь о том, как правильно запрессовать сайлентблоки с помощью тисков. Перед началом работ желательно с одной стороны на резиновой составляющей сделать фаску (срезать ее ножом), что позволит более точно сопоставить шарнир с проушиной.

Также следует посадочное место и шарнир обильно смазать раствором мыла. Использовать для этого смазки на основе продуктов переработки нефти не рекомендуются, поскольку они негативно влияют на резину.

Правильная установка сайлентблоков делается так: сопоставляем шарнир с проушиной, и так их удерживая, помещаем между губок тисков. Затем аккуратно стягиваем, периодически осматривая со всех сторон, чтобы убедиться, что шарнир идет ровно и без перекоса.

После того, как сайлентблок пройдет сквозь проушину и упрется втулкой, извлекаем рычаг из тисков. Окончательно посадить шарнир можно молотком. При этом следует контролировать, чтобы сайлентблок расположился точно посредине и не выступал в какую-то из сторон. При надобности корректируем его положение все тем же молотком.

Вот таким простым способом без специального оборудования можно в гаражных условиях поменять сайлентблоки, не затрачиваясь на услуги СТО.

Собрав пресс для сайлентблоков своими руками, вы избавите себя от необходимости посещать СТО, выжидать очереди и платить далеко не маленькие деньги за услуги автомехаников. Выполнение некоторых ремонтных работ с собственным автомобилем часто ограничивается банальным отсутствием нужного оборудования. Покупать гидравлический пресс не обязательно. Вы можете своими руками собрать конструкцию.

Как запрессовать сайлентблок

Сайлентблок входит в рычаг с усилием. Потому просто вставить его на место не получится. Необходим или специальный пресс, который используют на СТО, или некоторые нехитрые инструменты, которые используют умельцы для запрессовки сайлентблоков (см. видео).

«Народных» методов есть несколько. Но смысл их один: сначала нужно удалить старый сайлентблок, зачистить посадочное место на рычаге, и запрессовать новый. С удалением резины обычно проблем не бывает, а удалить наружную обойму (оболочку) бывает сложно.

Перед тем как запрессовать сайлентблок, нужно удалить старый

Как вариант – сделать аккуратный пропил лобзиком (не заденьте сам рычаг), а затем при помощи молотка и какого-то металлического предметы выбить распиленную обойму. Выбрасывать ее не спешите – она может понадобиться при запрессовке.

Затем посадочное место нужно тщательно очистить, удалить все заусенцы и острые кромки. Поверхность должна быть ровная и гладкая. Затем, если сайлентблок не имеет наружно металлической обоймы, его и посадочное место для облегчения процесса смазать. Тут есть два варианта: использовать мыло (мыльный раствор), силиконовую смазку (подойдет для сайлентблоков из полиуретана) или смазку на литиевой основе (с железной обоймой).

Как запрессовать сайлентблок

Далее идет сам процесс. Кто-то использует тиски и кувалду, кто-то только тиски. Самый простой вариант: отцентровать втулку относительно посадочного места и кувалдой вогнать ее на место. Но такой способ требует определенной сноровки. При отсутствии опыта легко повредить не только сайлентблок, но и деталь, в которую он должен быть вставлен.

Чуть более сложный вариант: закрепить рычаг в тиски, отцентровать новую втулку, наставить сверху на нее старую металлическую обойму, сверху какое-нибудь приспособление по которому можно будет бить кувалдой или молотком. Все это отцентровываем и начинаем кувалдой вгонять втулку на место.

Вместо ударов кувалды можно использовать усилие тисков. Тогда вся конструкцию располагаете в горизонтальной плоскости, поджимаете тисками. Крепко прирерживая рычаг или другую деталь, куда запрессовываете сайлентблок, зажимаете тиски до тех пор, пока втулка не станет на место.

Как запрессовать сайлентблок в рычаг

Вот несколько способов того, как можно запрессовать сайлентблок. Какой из них вам больше нравится, тот и используйте.

Отдельно нужно сказать о том, как запрессовать сайлентблок в амортизатор.

Перед тем как, запрессовать сайлентблок в амортизатор, нужно удалить (выбить или выдавить) старый сайлентблок

Снимать старый придется скорее всего по частям – сначала высверлить резину или выдавить (если есть чем). Затем аккуратно ножовочным полотном подпилив наружную обойму, выбить ее молотком (аккуратно, не повредите края посадочного места).

Как запрессовать сайлентблок в амортизатор

Затем вставив подходящий блок и найдя подходящую головку, молотком загоните втулку на место.

Как запрессовать сайлентблок в амортизатор

При всей кажущейся простоте замена сайлентблока требует сноровки и опыта. Если экспериментировать с рычагами еще можно, то запрессовывать сайлентблок крепления двигателя или коробки передач лучше на СТО.

• Как самому запрессовать сайлентблок?
• Признаки неисправности сайлентблока
• Как запрессовать сайлентблок, подготовка инструментов
• Подготовка автомобиля для запрессовки
• Как запрессовать сайлентблок запрессовщиком, пошаговая инструкция
• Как запрессовать сайлентблок, используя тиски

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе

Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

• В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
• Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
• Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
• Можно также использовать сразу несколько вышеописанных способов одновременно.

Конструкция

Исследуя варианты, как сделать пресс из домкрата своими руками, остановить выбор можно на одной из распространённых схем.

Пресс своими руками из домкрата чертежи:

Автомобильный подъёмник крепится основанием к верхней траверсе. На направленном вниз штоке фиксируется пуансон. Это простейшая схема, пользующаяся широкой популярностью. Пользователи подчёркивают высокую надёжность такого устройства, а также устойчивость к вибрации.

В числе недостатков конструкции – сложный демонтаж в случае, когда домкрат понадобится для обслуживания автомобиля, а также неудобство при качании рычага в перевёрнутом состоянии.

Пресс из домкрата своими руками с подвижным столом. Домкрат может вообще не фиксироваться на основании, и снять его для использования по прямому назначению элементарно. Качать рычаг просто, поскольку домкрат расположен штоком вверх.

Однако и в этом случае есть недостаток: традиционно пресс воздействует на обрабатываемую деталь сверху вниз, и смена направления для некоторых операций недопустима.

Пресс своими руками из домкрата, установленного на подвижной траверзе. Достоинством является распределённая нагрузка, передаваемая не точечно, а посредством широкой платформы.

Ручка домкрата качается в обычном режиме, но в несколько непривычных условиях, поскольку силовой блок всё время медленно перемещается вниз.
