Двухконтурный газовый котел: принцип работы, особенности

3 Классификация оборудования

На сегодняшний день существует несколько модификаций газовых двухконтурных котлов, которые могут отличаться своей конструкцией, мощностью, назначением и эксплуатационными характеристиками. При выборе отопителей необходимо учитывать принцип работы двухконтурного котла, тип монтажа, расположение камеры сгорания, конструкцию прибора, конкретную модель техники. Принято выделить несколько основных типов теплового газового оборудования:

• С одним теплообменником, который используется одновременно для нагрева воды и теплоносителя в системе отопления.
• С двумя теплообменниками, существенно ускоряющими нагрев воды.
• С бойлером и проточным теплообменником.

В зависимости от своей модификации и способа действия котла он может быть напольным и настенным. Для частных домов, где требуется обогревать помещение площадью в 200 метров и более, необходимо выбирать установки, развивающие 15−20 кВт. Такое оборудование выполняется исключительно в напольном варианте. Настенные установки станут отличным выбором для дачи или небольшого частного домика, где проживает 2−3 человека.

Экономные домовладельцы могут обратить внимание на энергозависимые приборы, имеющие открытую камеру сгорания. Такие котлы имеют доступную стоимость, они не отличаются производительностью, поэтому их рекомендуется устанавливать лишь на дачах и в частных домах площадью не более 100 квадратных метров

Настенные отопители, имеющие закрытую камеру сгорания, появились в продаже относительно недавно. Они оснащаются сложной электроникой, которая улучшает показатели мощности оборудования и отвечает за безопасность эксплуатации техники.

Подбор двухконтурного газового котла: что важно знать при выборе прибора

Сказать точно какой двухконтурный газовый котел лучше, нельзя, поскольку выбор оборудования зависит только от помещения и системы отопления, в которую будет выполняться установка

Кроме того, при выборе двухконтурного котла важно определиться с тем, какой способ нагрева предпочтительнее: бойлерный или проточный

Выбирая двухконтурный газовый котёл, вне зависимости от типа установки следует особое внимание уделить следующим важным характеристикам:

• в каком диапазоне регулируется рабочая мощность прибора;
• какая максимальная мощность рассматриваемого котла отопления;
• сколько расходуется газа на нагрев до максимальной температуры максимально допустимого количества сантехнической воды;
• какой тип горелки установлен в газовом двухконтурном котле;
• какой тип теплообменной системы в оборудовании.

Важно знать, что расход топлива и мощность прибора напрямую между собой связаны. То есть, чем выше мощность оборудования, тем больше топлива будет потребляться при работе, однако важно заметить, что в этом случае будет быстро нагреваться и теплоноситель, и сантехническая вода.. Сегодня предлагаются двухконтурные газовые котлы со встроенной функцией антизамерзание

В чем преимущество таких приборов? Котлы с такой функцией особенно выгодно покупать для установки в загородные дома, где система отопления эксплуатируется от случая к случаю, например, только по выходным. Если прибор будет оснащён такой функцией, то вероятность того, что система отопления замёрзнет, полностью исключена

Сегодня предлагаются двухконтурные газовые котлы со встроенной функцией антизамерзание. В чем преимущество таких приборов? Котлы с такой функцией особенно выгодно покупать для установки в загородные дома, где система отопления эксплуатируется от случая к случаю, например, только по выходным. Если прибор будет оснащён такой функцией, то вероятность того, что система отопления замёрзнет, полностью исключена.

Далее, при выборе двухконтурного газового оборудования важно выяснить, до какой максимальной температуры нагревается сантехническая вода. Отметим, что качественное оборудование способно нагревать воду не ниже, чем до температуры в 35 градусов

Теперь вы знаете в чем заключается разница между газовыми котлами одноконтурными и двухконтурными и сможете гарантированно выбрать оборудование именно того типа, который полностью подойдет для эксплуатации именно в вашей системе отопления.

Для того, чтобы не возникло сложностей с последним, отметим производителей, которые сегодня предлагают самое качественное и надёжное оборудование, способное исправно и экономично работать в системах автономного и централизованного отопления.

Газовые котлы отопления итальянского производства. Для установки в квартиры, дома или коттеджи небольшой площадью отлично подойдет модель двухконтурного котла Бакси FOURTECH, главное преимущество которого — надёжность и эффективность в работе.

В конструкции этого прибора установлен теплообменник, изготовленный из нержавеющей стали, что позволяет с уверенностью говорить о долговечности оборудования

Важно отметить, что рассматриваемый прибор способен эффективно продолжать работать даже при сниженном напряжении. Мощность прибора составляет 24 кВт

Газовые котлы компании Vaillant. Рассматривая оборудование этого производителя следует выделить модель Vaillant Turbo TEC plus VUW, которая отлично подходит для установки в системы отопления помещений, площадь которых не превышает 250 м 2

Важно отметить, что для установки прибора не нужно выделять отдельное помещение, их монтаж может выполняться прямо в доме, например, на кухне.

Если вы ищете самые лучшие напольные газовые котлы отопления,
то рекомендуем ознакомиться с продукцией и таких известных компаний как Bosch, «Аристон» и Ferroli.

Двухконтурные котлы

Корейские отопительные котлы

Не зависеть от качества центрального отопления и горячего водоснабжения достаточно просто. Стоит только установить котел у себя дома и самостоятельно регулировать температуру и продолжительность отопительного сезона. И если в многоквартирных домах установка автономного отопления в целях безопасности может быть запрещена, в зависимости от этажности, то в одноэтажных коттеджах и частных домах, это лучшее решение проблемы отопления и горячей воды.

Главное в системе автономного отопления — это конечно котел. Их существует несколько видов. В качестве топлива они используют как традиционное топливо — газ и каменный уголь, так и альтернативное топливо — щепу и брикеты. Наиболее предпочтительны для установки в коттедже одно- и двухконтурные котлы.

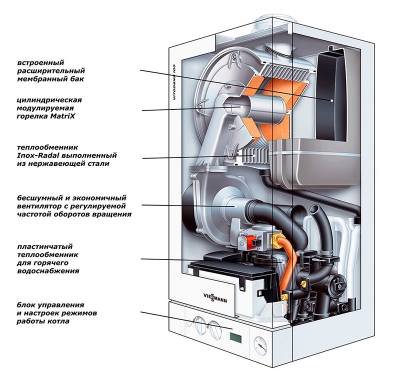

2 Устройство газового котла

Устройство двухконтурного газового котла может различаться в зависимости от конкретной модификации оборудования. Стандартные установки имеют следующие составляющие элементы:

• Основной и вспомогательный теплообменник.
• Горелка.
• Автоматика управления.
• Теплоизолированный корпус.

Горелка котла располагается в камере сгорания, который непосредственно контактирует с теплообменником. По основному и вспомогательному контуру движется жидкость, быстро нагреваясь в процессе работы оборудования. В последующем подогретый теплоноситель циркуляционными насосами прогоняется по системе труб с радиаторами, а нагретая вода используется для технических нужд или приёма банных процедур.

Современные системы управления и автоматика отопительных котлов позволяют организовать работу оборудования в полностью автономном режиме. Домовладельцу лишь необходимо установить желаемую температуру нагрева в основном контуре. Всю оставшуюся работу котел выполнит самостоятельно, в том числе будет уменьшать или увеличивать интенсивность обогрева, обеспечивая экономию топлива и повышая комфорт проживания в загородном доме.

Двухконтурные установки отличаются надежностью и простотой в эксплуатации. Потребуется лишь раз в год выполнять обслуживание горелки и газовой системы, что гарантирует отсутствие каких-либо сложностей при использовании такого оборудования.

Производители с солидной репутацией

Среди множества производителей пользователи и специалисты выделяют несколько брендов, которым действительно можно доверять.

Немецкая компания Vaillant

Представляет высококачественную отопительную технику в самых разных вариантах исполнения. Это одно и двухконтурное оборудование конденсационного и конвекционного типа.

Мощность агрегатов варьируется в диапазоне от 4 и до 280 кВт. К достоинствам Vaillant относится высокотехнологическое оснащение, что делает его эксплуатацию предельно простой и комфортной. Производитель заботится о высочайшем уровне безопасности своей продукции.

Агрегаты оснащаются системами контроля подачи газа, автодиагностики и самыми разными видами защиты. Оборудование имеет высокий КПД. Для конденсационных моделей он составляет порядка 109%, для конвекционных – 94%. Котлы Vaillant могут работать на разных видах газа, экологичны и очень экономичны. Для удобства потребителей компания развернула широкую сервисную сеть.

Газовые котлы от Vaillant оснащаются самыми современными системами защиты

К общим недостаткам оборудования стоит отнести отсутствие необходимых стабилизаторов напряжения в комплектации приборов и достаточно дорогое сервисное обслуживание. В некоторых случаях оно может быть еще и не совсем быстрым. Пользователи высоко оценивают оборудование марки Vaillant и считают его отличным.

Бренд Buderus из Германии

Представляет несколько линеек отопительных приборов. Настенные Logamax plus – конденсационные агрегаты мощностью от 14 и до 100 кВт, Logamax – конвекционные приборы от 7,8 до 35 кВт. Напольное оборудование выпускается в двух линейках. Logano plus – конденсационные агрегаты мощностью от 16 и до 1200 кВт, конвекционные Logano от 20 до 1200 кВт. Модельный ряд оборудования очень широк, включает все известные модификации.

Котлы от Buderus отличаются высокой энергоэффективностью, качественным автоматическим управлением, облегчающим эксплуатацию. Они могут встраиваться в систему УД, ими можно управлять удаленно. Устройства хорошо сочетаются с другим фирменным оборудованием, оснащаются эффективной звуко- и теплоизоляцией, отличаются высокой экологичностью и экономичностью, привлекательным внешним видом.

Газовые котлы Будерус легко встраиваются в интеллектуальную систему “Умный дом”. Ими также можно управлять удаленно, при помощи мобильного устройства

Оборудование от Buderus надежно, качественно, экономично, универсально и неприхотливо. Оно редко выходят из строя. Из недостатков стоит отметить полностью пластиковые краны подпитки и отсутствие защиты от возможных скачков сетевого напряжения.

Итальянский бренд Baxi

Выпускает широкий ассортимент отопительной техники. Отличительная черта этого оборудования – наличие тотальной системы защиты от самых разных угроз: замерзания и перегрева теплоносителя, недостатка давления и т.д.

Приборы оборудуются ручными и электронными системами регулировки и контроля, максимально информативными жк дисплеями, встроенной автоматикой, способной реагировать на изменения погоды.

Котлы от Baxi экономичны, оснащаются модуляционными горелками. Они могут работать в двух температурных диапазонах. Агрегаты просты в монтаже и удобны в эксплуатации. Из значимых недостатков стоит отметить некоторую капризность электроники и возможность некорректной работы термодатчиков.

Жуковский Машиностроительный Завод

Крупнейший отечественный производитель качественной отопительной газовой техники. Производится три основных линейки «Комфорт», «Жук» и «Универсал», в рамках которых выпускается более 30 моделей котлов самого разного назначения. К их достоинствам относят усовершенствованную автоматику, что привело к увеличению КПД до 89% и снижению токсичности дымовых газов.

Навесные котлы от Бакси отлично вписываются в любой интерьер. Они экономичны и безопасны в эксплуатации

Оборудование способно работать с двумя видами газа, имеет энергонезависимый поджиг, оснащено защитой от перегрева и контролем давления газовой смеси. Котлы отличаются невысокой стоимостью, проблем с запасными частями для них нет. К недостаткам можно отнести небольшой шум при работе оборудования и низкое качество проводимой на заводе ручной сварки. Тогда как к автоматической претензий нет.

Важная рекомендация. Не стоит экономить на качестве. Лучше немного переплатить и приобрести устройство от бренда с хорошей репутацией. Оно прослужит намного дольше, чем подделка неизвестного качества, привлекательная только своей невысокой стоимостью.

Рекомендуем также прочесть нашу статью о том, как самостоятельно провести монтаж настенного котла.

Еще немного об особенностях работы

Чтобы предотвратить попадание носителя во второй контур, используют трехходовой клапан. Таким образом удалось добиться подачи нагретой воды из котла в систему через одну линию (подающую) и возврат через другую (обратную)

Стоит обратить внимание на то, что котел газовый настенный двухконтурный устроен таким образом, что носитель движется по кругу, не образуя налет. Но это касается первого теплообменника

Во втором же происходит забор воды из трубопровода. Как показывает практика, качество носителя зачастую оставляет желать лучшего. По этой простой причине имеет смысл перед носителем устанавливать фильтры, которые удалят нерастворимые соединения. Если же контур горячего водоснабжения сломается, то котел может работать в режиме обогрева помещения. Таким образом, вы не будете сидеть в зимнее время в холодной квартире или доме.

Двухконтурный газовый котел: режимы работы

Изображение 4. Работа по отоплению помещения: А – подающая линия отопления, В – вход холодной воды, С – выход горячей воды, D – обратная линия отопления, 1 – теплообменник, 2 – запорные винтили, 3 – трехходовой кран.

Этот тип изначально предназначен для обогрева помещения и нагрева сантехнической воды. Конструктивно они отличаются количеством теплообменников.

В одном из вариантов котел имеет один теплообменник, по которому могут прокачивать либо теплоноситель системы обогрева, либо сантехническую воду. Работа по отоплению помещения представлена на изображении 4, а в режиме ГВС на изображении 5. На этих схемах обозначены подающая и обратная линии отопления (А и D соответственно), вход холодной и выход горячей воды ГВС (С и В соответственно).

Теплообменник в этой схеме называют биотермическим. По внутренней его трубе циркулирует сантехническая вода, а по внешней теплоноситель системы отопления. Насос постоянно прокачивает теплоноситель, но во время отбора сантехнической воды любым потребителем основной контур отключается от системы отопления, и теплоноситель циркулирует только внутри котла, нагревая сантехническую воду.

В другом варианте аппарат имеет два теплообменника, первичный и вторичный. Этот вариант показан на изображении 6. Первичный теплообменник (5) может быть подсоединен через трехходовой кран (3) к системе отопления (вход D, выход А) или к вторичному теплообменнику (4), внутри которого проходит контур ГВС (вход С выход В).

Изображение 5. Работа по отоплению помещения в режиме ГВС: А – подающая линия отопления, В – вход холодной воды, С – выход горячей воды, D – обратная линия отопления, 1 – теплообменник, 2 – запорные винтили, 3 – трехходовой кран, 4 – вторичный теплообменник.

В чем преимущество двух теплообменников?

Если в первом варианте в основном контуре изначально циркулировала жесткая вода, то во всей системе, в том числе и во внешних трубах биметаллического теплообменника, образуется накипь, но со временем она не будет увеличиваться.

Жесткая сантехническая вода, протекая по внутренним трубам теплообменника, со временем обязательно выведет ГВС из рабочего состояния. Чтобы заменить теплообменник, придется либо отключить систему отопления, либо отказаться от пользования горячей водой до окончания отопительного сезона, когда можно будет отключить газ и заняться ремонтом.

При наличии двух теплообменников заменить теплообменник ГВС можно, не прерывая обогрев помещения, то есть иметь две ночки передачи тепла лучше, чем одну.

Проанализировав конструктивные особенности напольных и настенных двухконтурных и одноконтурных котлов, можно определиться, для обустройства собственного дома.

Если в доме нет горячей воды и централизованного теплоснабжения, то спорить о том, нужен газовый котел или нет, не стоит. Популярность газовый котел приобрел давно и распространен повсеместно. Его ставят в частных домовладениях и многоэтажках.

Настенный котел

На рынке представлено множество производителей и конструкций, обладающих совершенными характеристиками и широким рядом функций. Кончено, он нужен, но какой? Такой нагревательный прибор выпускают одноконтурным или двухконтурным. В каких следует случаях выбрать тот или иной котел, зависит от многих факторов.

Преимущества и недостатки оборудования

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом.

Конструкция каждого вида газового котла разработана с целью удовлетворить потребности различных категорий пользователей, что наглядно демонстрируют их достоинства и недостатки. А также они дают возможность разобраться в отличиях одноконтурного газового котла от его двухконтурного аналога, помогая потенциальному покупателю сделать правильный выбор.

Плюсы и минусы одноконтурных агрегатов

Такие изделия способны обеспечить стабильный обогрев помещений любой площади, этажности, удаленности от теплообменника.

А, кроме того, одноконтурные котлы:

• более надежны, чем их двухконтурные аналоги, конструкция которых более сложная, что и приводит к несколько большему количеству поломок;
• проще в обслуживании, что также вызвано конструктивными особенностями;
• дешевле.

Важным преимуществом является и то, что одноконтурные агрегаты могут стать базой для подключения другого оборудования. Что позволит расширить их функциональность и повысить комфортность проживания.

Всегда следует помнить о том, что при необходимости обеспечить в помещениях горячее водоснабжение вместе с одноконтурным котлом придется покупать накопительный бойлер. А это приведет к немалым дополнительным расходам. А еще комплект перечисленного оборудования займет немало места, что может быть критичным для небольших квартир

Подключение накопительных бойлеров позволит обеспечить помещения горячим водоснабжением. Причем вода в любой момент будет подаваться горячей, чего не всегда можно добиться от двухконтурных аналогов

У такой разновидности оборудования при отсутствии необходимости в горячем водоснабжении ярко выраженных недочетов нет. Но в противном случае сразу же сказывается отсутствие универсальности. Которая приводит к необходимости покупки дополнительного электронагревательного прибора.

В результате его совместная эксплуатация с одноконтурным котлом приводит к:

• большим затратам на покупку, монтаж, обслуживание;
• ограниченному объему воды для бытовых нужд – для совместного использования с одноконтурными агрегатами чаще всего покупаются бойлеры, поэтому может возникнуть вопрос о рациональном расходе воды, объем которой зависит от вместительности накопителя;
• большей нагрузке на проводку.

Последний недостаток актуальный в случаях, если в доме или квартире старая проводка или параллельно используется мощное электротехническое оборудование. Так, может понадобиться модернизация электропроводки и подбор кабеля большего сечения.

Следует знать и о том, что комплект из одноконтурного котла и бойлера занимает ощутимо больше места, чем один двухконтурный котел. И при ограниченном пространстве это может быть существенным недостатком.

Достоинства и недостатки двухконтурных котлов

Агрегаты, которые относятся к указанному виду с некоторыми ограничениями, но все же способны обеспечивать горячей водой сразу две системы (отопления, горячего водоснабжения). А также они занимают меньше места, чем их аналоги с бойлерами. В результате двухконтурные котлы более удобные при использовании.

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом

Кроме того, конкурентная борьба производителей привела к тому, что разница в стоимости обоих разновидностей агрегатов постепенно нивелируется.

Поэтому сегодня можно найти двухконтурный котел цена которого превышает аналогичный показатель одноконтурного изделия незначительно. Что в ряде случаев также можно считать преимуществом.

Если говорить о минусах двухконтурных котлов, то самым важным считается невозможность моментально обеспечить горячей водой одинаковой температуры все точки водопотребления в доме или квартире.

Так, в их теплообменниках нагревается такое количество воды, которое нужно прямо сейчас. То есть запас не создается. В результате температура воды может отличаться от ожидаемой или меняться по ходу ее использования. Так случается при изменении давления, напора, к примеру, после открытия/закрытия второго крана.

При использовании двухконтурного котла нередко температура воды отличается в двух разных точках водозабора — горячая вода может доставляться к нужной точке с опозданием, причем существенным. Что неудобно и приводит к дополнительным расходам

Что касается установки, то монтаж двухконтурных котлов — это более сложная процедура, особенно на стадии проектирования. Так как придется соблюсти многочисленные рекомендации производителя

Принцип работы газового двухконтурного котла

Двухконтурный газовый котел по своему формату напоминает газовый проточный водонагреватель, отличаясь только размерами. Если заглянуть в его начинку, то мы обнаружим оборудование для работы двух контуров – отопительного и ГВС. Для того чтобы понять, как работает это устройство, нужно разобраться в его внутренней структуре. Что мы найдем внутри?

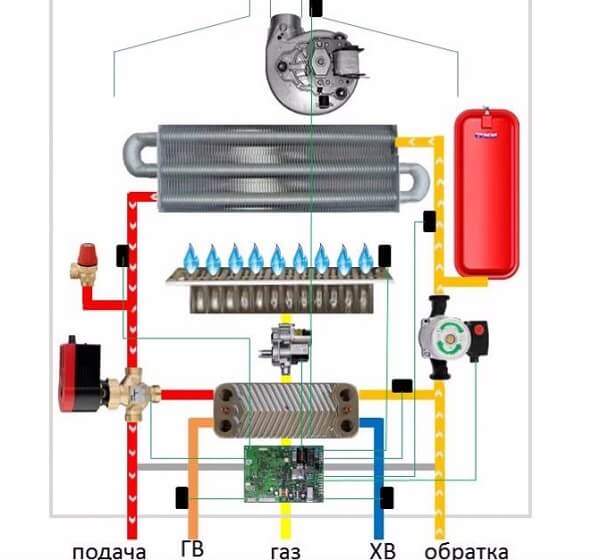

Устройство газового котла отопления с двумя контурами.

• Основной (первичный) теплообменник – греет теплоноситель в отопительном контуре;
• Вторичный теплообменник – отвечает за горячее водоснабжение;
• Горелка – источник тепла (горелка тут одна на два контура);
• Камера сгорания – в ней располагается первичный теплообменник и в ней горит горелка);
• Трехходовой клапан – отвечает за переключение между режимом отопления и режимом ГВС;
• Циркуляционный насос – обеспечивает циркуляцию теплоносителя по отопительной системе или по малому кругу контура ГВС;
• Автоматика (электроника) – обеспечивает работу вышеописанных и многих других узлов, контролирует параметры и отвечает за безопасность, снимая сигналы с датчиков.

В конструкции двухконтурных котлов присутствуют и многие другие узлы. Но для того чтобы понять принцип работы, достаточно знать назначение вышеописанных модулей.

В отдельных моделях вторичный теплообменник отсутствует, а подготовка горячей воды осуществляется с помощью сдвоенных комбинированных теплообменников.

Схема работы устройства в режиме отопления и в режиме подачи горячей воды.

Теперь мы разберемся в принципах работы. Мы уже говорили о том, что двухконтурные газовые котлы могут работать в двух режимах – отопление и ГВС. При запуске котла начинает работать отопительный контур – запускается циркуляционный насос, включается горелка, трехходовой клапан находится в положении, в котором теплоноситель беспрепятственно циркулирует по отопительной системе. Горелка работает до тех пор, пока управляющий модуль не подаст команду на ее отключение.

Работой горелки управляет автоматика, которая умеет оценивать температуру теплоносителя, температуру воздуха в помещениях и на улице (поддержка комнатных и внутренних датчиков имеется лишь в некоторых моделях).

Если нужно получить горячую воду, следует открыть кран. Автоматика зафиксирует ток через контур ГВС, а трехходовой клапан отключит отопительную систему и запустит циркуляцию части теплоносителя по малому кругу. Этот теплоноситель поступит во вторичный теплообменник, через который и протекает подготавливаемая вода. Как только мы закроем кран, трехходовой клапан переключится в режим отопления.

Несмотря на сложное устройство, принцип работы достаточно прост, а двухконтурные газовые котлы отопления получают все большее распространение. Их выбирают за удобство, компактность и неплохую производительность

Также нужно обратить внимание на тот факт, что данные котлы не умеют работать в двух режимах сразу – работает или отопление, или контур ГВС. Но если учесть, что горячей водой мы пользуемся не так уж и часто, то с этим недостатком можно мириться (уж вряд ли вы будете потреблять воду настолько долго, что у вас успеют остыть все батареи)

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
2. Двухуровневая, обеспечивает работу котла на двух режимах — 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.
