Устройство и принцип работы элеваторного узла отопления

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

• при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
• при 0 градусов 76 градусов;
• при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Зачем нужен элеватор: основное назначение прибора

Первоначальные параметры теплоносителя, на выходе из ТЭЦ или котельной: 105—150 °C, давление 6—10 Бар. Такие высокие показатели необходимы для:

• достижения максимального КПД теплового оборудования;
• возможности доставить теплоноситель в районы, которые сильно удалены от поставщика;
• для экономической выгоды (в тонне воды с более высоко температурой больше тепловой энергии, чем в тонне с более низкой);
• недопущения парообразования воды.

Когда жидкость по трубам подходит к потребителю, она не сразу попадает в радиаторы отопления. Её показатели для внутридомовой сети слишком высоки и опасны. Их необходимо понизить.

Температуру воды необходимо уменьшить до 95 °C, давление снизить. Этого требует СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Причины:

• горячая вода в батареях с температурой выше 95 °C, может вызвать ожог потребителя;
• внутридомовые трубы и радиаторы при таких показателях могут потечь или взорваться;
• пластиковые трубы не могут эксплуатироваться при таких высоких температурах.

В этом и заключается основное назначение элеватора. Это устройство, которое приводит параметры теплоносителя к норме. Происходит это путём подмешивания остывшей воды из обратного контура отопления к горячей. Кроме того, он является водяным насосом.

Функции элеватора

• понижение температуры теплоносителя;
• понижение давления в трубах;
• обеспечивает циркуляцию воды в системе.

Элеватор — энергонезависимое устройство. Подключения к электросети не требуется.

Принцип работы в системе отопления

Теловой узел дома расположен, чаще всего, в подвале. Элеватор в этом узле установлен между трубами подачи и обратным контуром. Он соединяет их.

Материал, из которого делают смесительный узел — чугун или сталь. Состоит из 3 фланцев. Принцип работы устройства основан на законах физики. Вода в узле проходит этапы:

1. Сильно нагретая, под высоким давлением, она попадает в сопло, которое имеет форму конуса, один конец сужается. В результате увеличивается скорость течения теплоносителя, но уменьшается давление. Здесь элеватор начинает действовать как водоструйный насос.
2. Затем, со сниженным давлением, вода попадает в камеру смешения, где смешивается с остывшей. Жидкость поступает из обратного контура снизу. На этом этапе понижается температура и давление теплоносителя.
3. Далее, по трубам к потребителю поступает подготовленная вода.

Фото 1. Схема устройства элеваторного узла. Стрелками указаны составные части конструкции элеватора.

Главное условие нормальной работы узла — перепад давлений между входной магистралью и обратным контуром.

Внимание! Для бесперебойной работы элеватора нужно установить обвязку, куда входят: грязевые фильтры, манометры на входе и выходе, термодатчики и ремонтные задвижки

Расчет элеваторного узла

Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.

Для расчетов пригодятся следующие формулы:

Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.

Это значение можно найти, используя приведенную в таблице формулу, где:

• Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
• Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
• T2о – температура обратки;
• h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).

По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.

Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.

После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.

Важно! Диаметр сопла округляем в меньшую сторону до сотых долей миллиметра. Но минимальное значение не может быть меньше трех миллиметров, потому что сопло быстро засорится

Основные особенности систем центрального отопления

Тепло от котельной потребителям передается с помощью нагретого теплоносителя, движущегося по трубопроводу от котлов к тепловым пунктам жилых домов. Как правило, домов много, а котельная одна, к тому же в большинстве случаев, расположенная на расстоянии нескольких километров или сотен метров от потребителя.

При одном и том же объеме теплоносителя, количество тепла, поступающее в дома, прямо пропорционально температуре его нагрева: чем она выше, тем больше тепла передано потребителям. При минусовой температуре воздуха теплоноситель может быть нагрет до 130-150 градусов Цельсия.

Для предотвращения процесса парообразования теплоноситель в системе отопления находится под давлением.

Чем больше число потребителей, тем больший объем теплоносителя необходимо нагревать и перекачивать. При этом энергетики должны не просто подать тепло в дома, но и обеспечить его безопасное потребление, что возможно только при температуре воды в радиаторах 60-70С. При более сильном нагреве приборов отопления контакт с их поверхностью может вызвать ожог.

Возникает ситуация, при которой со стороны котельной в дома под высоким давлением подается теплоноситель с температурой 130-150 С, а в квартиры поступает вода с температурой не выше предельно допустимого значения (для жилых домов 70-80С, для детских учреждений и больниц не выше 55-60С). Именно для решения этой задачи в подавляющем большинстве случаев в нашей стране используют элеватор отопления (он же струйный насос)

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

1. Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
2. В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
3. Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора. Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами

Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

• левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
• сразу за соплом находится цилиндр смесительной камеры;
• присоединение обратной магистрали достигается за счет нижнего патрубка;
• патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

Устройство системы отопления

       Тепловой узел является способом подсоединения домовой отопительной системы к магистральным сетям. В структуру теплового узла в типичном многоквартирном доме постройки советских лет входят: грязевик, запорная арматура, приборы контроля, сам элеватор и т.д.

      Размещают элеваторный узел в отдельном помещении ИТП (индивидуальный тепловой пункт). Непременно должно быть наличие запорной арматуры, чтобы при необходимости отключить внутридомовую систему от магистрального теплового обеспечения.
Во избежание закупорок и засоров в самой системе и приборов внутреннего домового трубопровода, необходима изоляция грязи, поступающей вместе с горячей водой из магистральной теплосети, для этого устанавливают грязевик. Диаметр грязевика обычно от 159 до 200 миллиметров, в нем собирается и оседает вся поступающая грязь (твердые частицы, окалина). Грязевик, в свою очередь, нуждается в своевременной и регулярной очистке.

       Под приборами контроля подразумеваются термометры и манометры, измеряющие в элеваторном узле температуру и давление.

Распространенные поломки и методы их устранения

Несмотря на простоту конструкции, элеватор может выйти из строя. Поломки возникают по разным причинам, но чаще всего к этому приводят загрязнения, выход из строя арматуры и регуляторов, сбившиеся настройки, неправильный диаметр сопла или засорившиеся грязевики.

В зависимости от поломки существуют разные способы ремонта элеватора:

Если причиной неисправности стало засорившееся сопло, то его нужно снять и прочистить.
Если диаметр сопла изменился из-за коррозии или размывания водой, то деталь заменяют новой

При выборе нового сопла важно точно подобрать его диаметр. Иначе это вызовет разбалансировку системы и сильный перегрев радиаторов отопления на первом этаже дома на фоне уменьшения теплоотдачи приборов на последних этажах.
Когда засоряются грязевики, об этом можно догадаться по увеличенной разнице давления на подающем и обратном трубопроводе

Чтобы контролировать давление до фильтров и после них, устанавливаются манометры. Для устранения засора открывают спускной кран на самом грязевике. Он расположен в нижней части устройства. Если эти действия не приведут к желаемому результату, то придется разбирать грязевик и прочищать его составляющие детали по отдельности.

О поломках элеваторного узла можно догадаться по значительному перепаду температуры в трубопроводе до прибора и после него. Если разница температур не превышает 5°С, то причина поломки кроется в засорении устройства или изменении сечения сопла. Если разница превышает 5 градусов, то нужно провести диагностику узла для выявления неисправной детали и ее замены. Для ремонта элеватора, его диагностики или полной замены приглашают мастера с необходимыми инструментами и навыками проведения подобных работ.

Как устроен тепловой узел?

Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика. Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.

Тепловой узел на основе элеватора.

Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой. Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах. Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона. Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:

Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором. Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи». Принцип работы элеватора основан на создании разряжения на его выходе. В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.

Тепловой узел на основе теплообменника.

Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома. Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации. При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление. Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.

Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов. В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя. Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться. Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.

ГВС может быть подключена подобным образом через теплообменник. Это дает такие же преимущества по части регулирования температуры и давления горячей воды. Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов. Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.

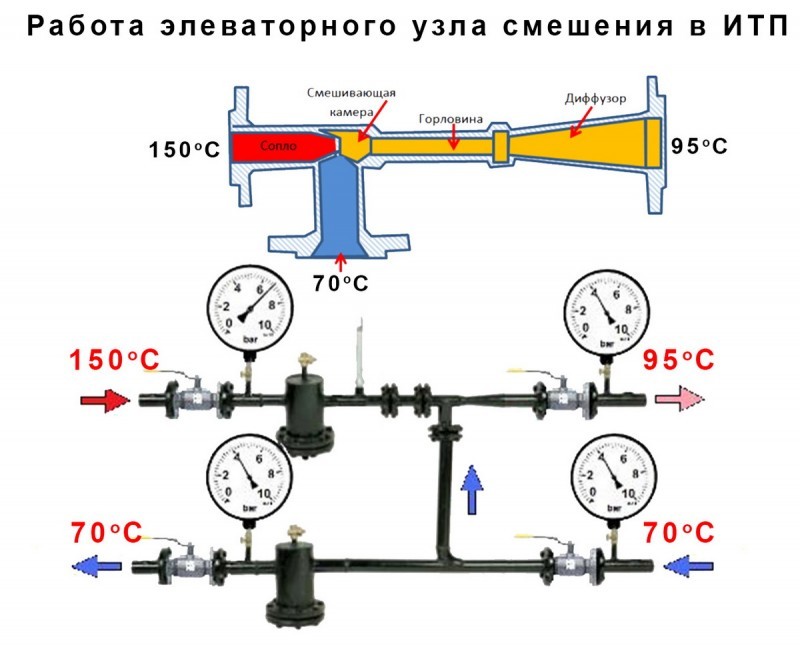

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Что такое элеваторный узел?

Элеваторный или тепловой узел – это приспособление, одновременно выполняющее функции инжекционного насоса. Главное предназначение такой конструкции заключается в повышении давления в отопительных сетях и увеличении прокачки и объема теплового носителя в магистрали.

Элеватор отопления позволяет транспортировать по магистрали теплоноситель с температурой +150°С, что повышает энергоэффективность системы отопления. Если сравнить теплоотдачу определенного объема жидкости с температурой +90°С с таким же объемом жидкости с температурой 150 градусов, то количество транспортируемой тепловой энергии во втором случае будет значительно больше.

Описывая элеваторный узел системы отопления и что это такое, стоит отметить, что такие устройства позволяют быстро перемещать по магистрали теплоноситель с температурой выше точки кипения без преобразования жидкости в пар. Это достигается благодаря тому, что в сети постоянно поддерживается высокое давление.

Схема и принцип работы

Схема элеваторного узла отопления довольно простая. Внешне конструкция напоминает громоздкий тройник из металлических труб, каждая из которых на конце имеет соединительный фланец.

Типовая схема элеваторного узла отопления выглядит следующим образом:

• Левый патрубок напоминает сопло, которое сужается до необходимого расчетного диаметра.
• После него следует цилиндр камеры смешивания.
• Снизу находится патрубок для присоединения обратного трубопровода.
• С правой стороны есть еще один патрубок. Это специальный диффузор с расширением, направляющий нагретый теплоноситель в отопительную систему.

Рассмотрев устройство элеватора теплового узла, стоит разобраться в его подключении. К левому патрубку подключается подающая магистраль отопительной централизованной сети. К нижнему патрубку подключается трубопровод с обраткой. С двух сторон устанавливаются отсекающие задвижки и сетчатые фильтры грубой очистки.

Важно! Конструкция теплового узла обязательно дополняется датчиками температуры, манометрами и тепловыми счетчиками. Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

• При прохождении теплоносителя через патрубок с соплом его скорость увеличивается за счет повышенного давления жидкости в магистрали. Это позволяет добиться эффекта инжекционного насоса. Благодаря соплу обеспечивается более эффективная циркуляция жидкости в трубопроводах.
• При попадании воды в смесительную камеру напор уменьшается. При прохождении струи через диффузор в камере смешивания среда разрежается. Благодаря эффекту инжекции жидкость с большим давлением увлекает за собой воду из обратной магистрали.
• Охлажденные и нагретые потоки перемешиваются в камере элеватора. В итоге при выходе из диффузора теплоноситель имеет температуру в пределах 95 градусов.

Важно! Для эффективной работы элеваторного узла разница давлений в подающей и обратной магистрали должна быть в определенных пределах, чтобы преодолевать гидравлическое сопротивление жидкости

Плюсы и минусы теплового узла

Элеваторный узел системы отопления имеет следующие преимущества:

• Приемлемая стоимость и простота конструкции делают элеватор востребованным, несмотря на его внушительный «возраст».
• Это энергонезависимое устройство не нуждается в электроснабжении для работы.
• Благодаря наличию элеватора отопления сечение магистрального трубопровода можно сделать меньше, что позволяет сэкономить на его устройстве.

Минусы этого приспособления заключаются в невозможности регулировки температуры теплоносителя. Однако этот недостаток можно нивелировать использованием приборов для регулировки диаметра сопла. В таком случае контроль над температурой осуществляется управлением скоростью потока, что сказывается на степени разрежения в смесительной камере.

Элеватор с регулируемым соплом.

Теперь нам осталось разобрать, как проще регулировать температуру на выходе элеватора
, и возможно ли с помощью элеватора экономить тепло.

Экономить тепло с помощью водоструйного элеватора возможно, например, понижая температуру в помещениях в ночное время

, или днем, когда большинство из нас на работе. Хотя этот вопрос тоже спорный, мы снизили температуру, здание остыло, следовательно, чтобы его заново прогреть расход тепло против нормы надо увеличить.
Выигрыш только в одном, при прохладной температуре 18-19 градусов спится лучше
, наш организм чувствует себя комфортнее.

Предполагается, что среда длится. Он завершен — если он оснащен всеми элементами, которые позволяют функционировать по назначению. Он подходит для использования — если технически и юридически законно в форме утверждений, утверждений и разрешений для использования.

Налоговые органы предполагают, что установки, системы и оборудование, установленные в зданиях, могут считаться полными и пригодными для использования, если. Включите все структурные компоненты для работы по назначению; Это не означает, однако, что они способны к самозанятости.

Для целей экономия тепла применяется специальный водоструйный элеватор с регулируемым соплом
. Конструктивно его исполнение и главное глубина качественной регулировки может быть различной. Обычно коэффициент смешения водоструйного элеватора с регулируемым соплом меняется в диапазоне от 2 до 5. Как показала практика, таких пределов регулировки вполне достаточно на все случаи жизни. «Danfoss» предлагает с диапазоном регулирования до 1 к 1000. Для чего это нам в системе отопления совершенно непонятно. А вот соотношение цены в пользу водоструйного элеватора с регулируемым соплом относительно регуляторов «Danfoss» примерно 1 к 3. Правда надо отдать должное «Данфосовцам» их продукция надежнее, хотя и не вся, плохо работают на нашей воде некоторые разновидности недорогих трехходовых клапанов. Рекомендация – экономить нужно с умом!

Основные элементы элеватора

Они не подключены постоянно к зданию, т.е. их можно отключить, не повреждая как структуру здания, так и установки, системы и устройства. Чтобы определить, может ли конкретный элемент рассматриваться как постоянный или нет, вы должны использовать классификацию основных средств.

Достоинства водоструйных элеваторов

Конечно, это не означает, что каждая установка, система или устройство, установленные в здании, могут быть автономными средами. Чтобы это произошло, рассматриваемый компонент. Он должен быть классифицирован как постоянный агент в КНТ и не должен представляться одновременно с разъяснением в оборудовании здания.

Принципиально все регулирующие элеваторы выполнены одинаково. Их устройство хорошо видно на рисунке
. , можете посмотреть анимированное изображение работы регулирующего механизма ВАРС водоструйного элеватора.

И на последок краткий комментарий — применение водоструйных элеваторов с регулируемым соплом
особенно эффективно в общественных и производственных зданиях
где позволяет экономить до 20-25% расходов на отопление, понижая температуру в отапливаемых помещениях в ночное время и, особенно, в выходные дни.

Мнение статистического управления будет полезно

Он не может быть постоянно подключен к зданию, т.е. его можно отключить без повреждения как здания, так и установки, системы и оборудования. Классификация долговечных средств — это систематический сбор объектов длительного свойства. Для целей бухгалтерского учета установить ставки амортизации и статистические тесты. Выделение данной меры для соответствующей классификации основных средств определяется ее назначением, дизайном и оборудованием.

Орган, уполномоченный на это, является статистическим управлением. Поэтому читателю следует обратиться в статистическое управление за помощью в классификации актива. Статистическое заключение классификационного бюро будет важным доказательством в налоговых органах.

Элеваторный узел системы отопления используется для подключения дома к внешней тепловой сети (источнику теплоснабжения) при необходимости снижения температуры теплоносителя посредством подмешивания к нему воды из обратного трубопровода.
