Принцип работы и устройство электронного мегаомметра

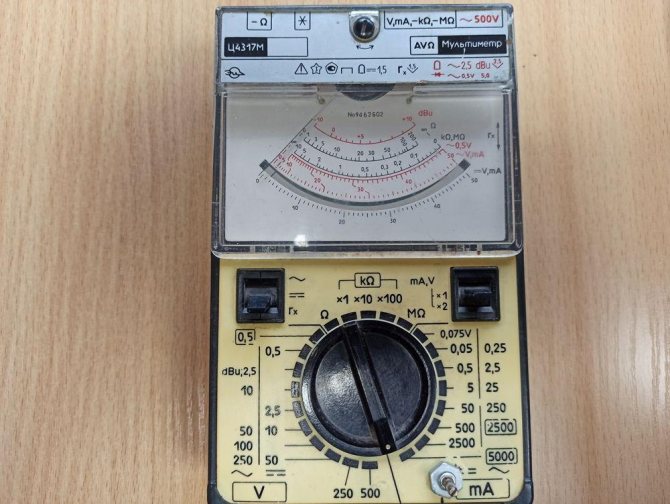

Обозначения на мультиметре

Мультиметр — мечта электрика. Не нужно использовать несколько приборов для переключения с одной операции на другую.

Шкала прибора — важный элемент. Неправильная работа приводит к погрешностям измерения или неисправности прибора. Для этого нужно знать все обозначения на ней.

Шкала представляет собой круговые секторы со значками, обозначающими параметры. Каждый сектор отвечает за конкретный параметр. Все они разбиты линиями.

В комплекте идут щупы. Золотое правило: плюс — красный, за остальное отвечает черный. Гнезда подключения щупов:

Гнездо «COM». Это минус, масса. Сюда подключается черный щуп

Это важно при измерении полярных деталей.
Отверстие «VΩCX+». Это плюсовое гнездо, к которому подключается красный провод

Оно используется во всех измерениях, кроме силы тока.
Гнездо «10A». Служит для замера силы тока до 10 А. Значение может быть любым —20 А, 30 А. Это очень большая сила тока. Важно не сжечь прибор. Если появилась надпись около гнезда «UNFUSED», значит измерение проводится без предохранителя. Подключить мультиметр во время операции можно исключительно последовательно.
«MACX». Здесь подключается щуп для измерения малых токов — до 0,2 А.

Красный треугольник с предупредительной надписью «MAX 750» обозначает предел измерения напряжения. Число может меняться.

Если не известны пределы измерений — ставьте максимум на шкале. Ни в коем случае не прикасайтесь к металлической части щупа — если в некоторых случаях это приведет к погрешности измерения, то в тяжелых — к поражению током.

Расшифровка обозначений шкалы мультиметра по секторам:

• «DCV» — постоянное напряжение;
• «ACV» — измерение переменного напряжения;
• «DCA» — шкала постоянной силы тока;
• «ACA» — значок переменного тока.

Обозначения на шкале сопротивлений в стандартном исполнении: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. Они млгут быть разными. Для измерения ручка ставится в сектор «Ω».

На некоторых моделях постоянное напряжение обозначается черточкой с буквой V: «V—». Переменное напряжение — буквой V с волной.

Переменный ток

Значок переменного тока аналогичен переменному напряжению — волнистая черта забуквой A. Для измерения переменного тока в схему вводят выпрямительные диоды. Цешка плохо подходит для измерения этого параметра. Для этого нужны токоизмерительные клещи.

Постоянный ток

Обозначение постоянного тока аналогично постоянному напряжению — сплошная или прерывистая черточка около буквы A: «A—». Постоянный ток обозначается «DCA» или просто «DC». Регулятор выставляется в этом секторе. Для измерения параметра мы цепь — прибор подключаем параллельно. Параметр измеряется в одном проводнике, поэтому мы включаем в него мультиметр, который кроме пропуска тока занимается измерением.

Мегаомметр – как выбрать?

1. Номинальное сопротивление измеряемого диэлектрика;
2. Номинальное напряжение, генерируемое устройством;

Изоляционные материалы могут иметь различное сопротивление. Однако, имеется номинальное сопротивление, которому должны соответствовать те или иные изоляционные материалы. Например:

• электрические машины 0,1—1000 МОм;
• силовые кабели 1—1000 МОм;
• коммутационная аппаратура 1000—5000 МОм;
• фарфоровые изоляторы 100— 10 000 МОм;
• силовые трансформаторы 10—20 000 МОм.

Согласно указанным параметром следует подбирать устройство. Работа с мегаомметром должна осуществляться специалистом. Раз в год мегаомметр должен проходить поверку, для выявления погрешности и возможности дальнейшего эксплуатации прибора.

Мегаомметр, что это такое и как им пользоваться?

Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю.

Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

На что обращать внимание при работах с мегаометром

Повышенное напряжение прибора

Выходной мощности генератора мегаомметра вполне достаточно для того, чтобы не только определить появление микротрещин в слое изоляции, но и получить серьезную электрическую травму. По этой причине правила безопасности разрешают пользоваться прибором только обученному и хорошо подготовленному персоналу, допущенному к работам в электроустановках под напряжением. А это минимум третья группа по ТБ. Повышенное напряжение прибора во время замера присутствует на испытуемой схеме, соединительных проводах и клеммах. Для защиты от него применяются специальные щупы, установленные на измерительные провода с усиленной поверхностью изоляции. На концах щупов предохранительными кольцами выделена запретная зона. К ней нельзя прикасаться открытыми частями тела. Иначе можно попасть под действие напряжения. Для манипуляций с измерительными щупами руками берутся за поверхность рабочей зоны. Во время измерений для подключения к схеме используют хорошо заизолированные зажимы типа «крокодил». Применять другие провода и щупы запрещено.

Во время проведения замера на всем испытуемом участке не должно быть людей. Особенно это актуально при замерах сопротивления изоляции длинномерных кабелей, протяженность которых может составить несколько километров.

Наведенное напряжение

Проходящая по проводам линий электропередач энергия обладает большим магнитным полем, которое, изменяясь по синусоидальному закону, наводит во всех металлических проводниках вторичную ЭДС и ток. Его величина на протяженных изделиях может достигать больших величин.

Этот фактор необходимо учитывать по двум причинам, связанным с:

Первая причина заключается в том, что при сборке схемы для замера сопротивления изоляции через измерительный орган мегаомметра потечет ток неизвестной величины и направления, вызванный наводкой электрической энергии. Его значение добавится к показанию прибора от калиброванного напряжения генератора. В итоге две неизвестных величины тока суммируются произвольным образом и создают неразрешимую метрологическую задачу. Измерение сопротивлений электрических цепей, находящихся под любым напряжением, а не только под наведенным, поэтому вообще лишено смысла.

Вторая причина объясняется тем, что работы под наведенным напряжением могут привести к получению электрических травм и требуют строгого соблюдения правил безопасности.

Остаточный заряд

Когда генератор прибора выдает напряжение в измеряемую сеть, то между шиной электрооборудования или проводом линии и контуром земли создается разность потенциалов и образуется емкость, которая получает заряд. После разрыва цепи мегаомметра за счет отключения измерительного провода часть этого потенциала сохраняется: шина или провод обладают емкостным зарядом. Стоит только человеку прикоснуться к этому участку, как он получает электрическую травму от тока разряда через его тело. По этой причине необходимо принимать дополнительные меры безопасности и постоянно пользоваться переносным заземлением с изолированной рукояткой для безопасного снятия емкостного напряжения. Перед подключением мегаомметра к схеме, изоляция которой будет замеряться, всегда необходимо поверять отсутствие на ней напряжения или остаточного заряда. Делают это испытанным индикатором или поверенным вольтметром соответствующих номиналов. После выполнения каждого замера емкостной заряд снимается переносным заземлением с использованием изолирующей штанги и других дополнительных защитных средств.

Обычно мегаомметром необходимо выполнять много замеров. Например, чтобы сделать вывод о качестве изоляции контрольного десятижильного кабеля требуется проверить ее относительно земли и каждой жилы и между всеми жилами поочередно. При каждом замере необходимо пользоваться переносным заземлением. Для быстрой и безопасной работы один конец заземляющего проводника первоначально присоединяют к контуру заземления и оставляют в таком положении до полного завершения работ. Второй конец провода прикрепляют к изоляционной штанге и с ее помощью каждый раз накладывают заземление для снятия остаточного заряда.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром.

Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

• • Аналоговые (электромеханические) — мегаомметры старого образца.
  • Цифровые (электронные) – современные измерительные устройства.

Аналоговый мегаомметр

Электронный мегаомметр

Аналоговый мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
2. Аналоговый амперметр.
3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
4. Сопротивления.
5. Переключатель измерений кОм/Мом.
6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек

Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Как пользоваться прибором

При вращении рукояти ручного прибора или в результате нажатия кнопки электронных устройств на клеммные выходы подаются высокие показатели напряжение, которые посредством проводов поступают на измеряемую электроцепь или к электрическому оборудованию. При замерах на шкале или экране отображаются значения сопротивления.

Таблица: параметры мегаомметра при замерах

Элемент	Минимальное изоляционное сопротивление	Напряжение измерителя	Особенности
Электрические изделия и устройства с уровнем напряжения в пределах 50 В	Соответствуют паспортным данным, но не меньше 0,5 МОм	100 В	При замерах полупроводники качественно зашунтированы
Электрические изделия и устройства с уровнем напряжения в пределах 50–100В	250В
Электрические изделия и устройства с уровнем напряжения в пределах 100–380В	500–1000В
Электрические изделия и устройства с уровнем напряжения в пределах 380–1000В	1000–2500В
Устройства распределительного типа, электрощиты и токовые проводы	Не меньше 1 МОм	1000–2500В	Замеряется каждая секция в распределительном устройстве
Электрическая проводка, включая осветительные сети	Не меньше 0,5 МОм	1000В	Внутри опасных помещений замеры выполняются ежегодно, в других — каждые три года
Электрические плиты стационарного типа	Не меньше 1 МОм	1000В	Замеры выполняются на нагретых и отключённых плитах ежегодно

Правила безопасности при работе с прибором

Современными мегаомметрами генерируется уровень напряжения в пределах 2500 В, поэтому выполнять работу таким прибором могут исключительно работники, прошедшие полный курс специальной подготовки и ознакомленные с правилами техники безопасности. В работе могут использоваться только полностью исправные и поверенные измерительные приборы. Замеры на раскороченных проводах показывают величину изоляционного сопротивления.

На измерителях показателей сопротивления более старого образца такая величина равна «бесконечности».

Обязательно изучите правила безопасности при работе с прибором

При эксплуатации электронного прибора, оснащённого современным цифровым дисплеем, показатели замеров всегда фиксированные.

• Во время выполнения замеров изоляционного сопротивления категорически запрещены любые прикосновения к выходным клеммам измерительного прибора и контакт с оголёнными частями соединительных проводов в виде концов щупа. Нельзя касаться неизолированных металлических частей замеряемой электрической цепи в оборудовании, находящемся под высокими показателями напряжения.
• Измерение изоляционного сопротивления производить категорически запрещается без проверки отсутствия напряжения, если запланированы мероприятия с жилами электрического кабеля или с любыми токоведущими частями электрических установок. Проверка на наличие или отсутствие в проводах и установках напряжения выполняется при помощи индикатора, специального тестера или указателя напряжения.
• Запрещены мероприятия по замерам при наличии остаточного заряда на электрическом оборудовании. Для снятия остаточного заряда должны использоваться штанга изолирующего типа или заземление с кратковременным подсоединением к токоведущим участкам устройства. Остаточный заряд устраняется после проведения всех замеров.

Использование прошедшего проверку и стандартные испытания мегаомметра возможно только после того, как будет подтверждена его работоспособность. Убедиться в корректной работе такого измерительного прибора необходимо непосредственно перед проведением замеров изоляционного сопротивления. С этой целью осуществляется подключение соединительных проводов к клеммам на выход, после чего производится проводное закорачивание, что позволяет приступить к измерениям. Следует помнить, что в условиях закороченных проводов показатели сопротивления должны быть нулевыми, а закороченные соединительные провода позволяют убедиться в их целостности.

Литература и документация

Литература

• Справочник по электроизмерительным приборам ; Под ред. К. К. Илюнина — Л.:Энергоатомиздат, 1983
• Справочник по радиоизмерительным приборам : В 3-х т.; Под ред. В. С. Насонова — М.:Сов. радио, 1979
• Справочник по электроизмерительным приборам ; Под ред. К. К. Илюнина — Л., 1973

Нормативно-техническая документация

• [protect.gost.ru/v.aspx?control=7&id=134195 ГОСТ 22261—94 ] «Средства измерений электрических и магнитных величин. Общие технические условия»
• ГОСТ 23706-93
• [protect.gost.ru/v.aspx?control=7&id=152236 ГОСТ 8.366—79 ] «Государственная система обеспечения единства измерений. Омметры цифровые. Методы и средства поверки»
• [protect.gost.ru/v.aspx?control=7&id=148004 ГОСТ 8.409—81 ] «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки»

Мегаомметр: что такое, область применения и принцип действия

Мегаомметр — специальный измеритель, посредством которого выполняются замеры высоких показателей сопротивления. Основное отличие от традиционных омметров представлено тем, что замеры осуществляются на значительном уровне напряжения, самостоятельно генерируемым изоляционными измерителями.

Функционирование измерителей изоляционного сопротивления объясняется законом Ома, действующем на участке электроцепи: I=U/R. Основные составные части, установленные внутри корпуса, представлены источником напряжения, имеющим постоянную и откалиброванную величину, а также токовым измерителем и клеммными выходами.

На клеммах фиксируются при помощи обычных зажимов-«крокодилов» соединительные провода, а присутствующим амперметром замеряются токовые величины электроцепи. Для некоторых моделей характерно наличие шкалы с двумя видами значений или цифрами, отображающимися на экране.

Принип работы мегаомметра

Мегаомметры используются в замерах изоляционного сопротивления, а также с целью определения коэффициента изоляционной абсорбции электрического оборудования, которое не пребывает в условиях рабочего напряжения. Измерители изоляционного сопротивления классифицируются в зависимости от типовых особенностей схемы и способа индикации.

Цифровые модели являются более дешёвыми приспособлениями, а аналоговые приборы имеют высокую стоимость, но отличаются высокими показателями точности осуществляемых измерений. Основная область применения в настоящее время представлена производственными и распределительными системами электрической энергии, системами контроля эксплуатации электрического оборудования в промышленности, лабораториях и в полевых условиях. В быту такие приборы не слишком востребованы.

Измерение мегаомметром сопротивления изоляции

Мегаомметр М1101М.

Мегаомметр с ручным генератором напряжения.

Сопротивление изоляции характеризует её состояние в данный момент времени и не является стабильным, так как зависит от целого ряда факторов, основными из которых являются температура и влажность изоляции в момент проведения измерения.

В ГОСТ 183-74 нормы сопротивления изоляции не определены, так как абсолютных критериев минимально допустимого сопротивления изоляции не существует. Они могут быть установлены в стандартах на конкретные виды машин или в ТУ с обязательным указанием температуры, при которой должны проводиться измерения, и методов пересчета показаний приборов, если измерения проводились при иной температуре обмоток.

Измерение сопротивления изоляции обмоток преследует цель установить возможность проведения её испытаний высоким напряжением без повышенного риска повреждения хорошей, но имеющей большую влажность изоляции.

Измерения проводятся мегаомметром, номинальное напряжение которого выбирается в зависимости от номинального напряжения обмотки. Для обмоток с номинальным напряжением до 500 В (660) В применяют мегаомметры на 500 В, для обмоток с напряжением до 3000 В — мегаомметры на 1000 В, для обмоток с номинальным напряжением 3000 В и более — мегаомметры на 2500 В и выше.

Степень увлажнённости изоляции определяется не только по показаниям прибора в момент отсчета, но и характером изменения показания мегаомметра в процессе измерения, которое проводят в течение 1 мин. Запись показаний прибора делают через 15 с (обычное время установления показаний) после начала измерения (R15″) и в конце измерения — через 60 с после начала (R60″). Отношение этих показаний KA = R60″/R15″ называют коэффициентом абсорбции. Его значение определяется отношением тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции коэффициент абсорбции близок к 1. При сухой изоляции R60 на 30-50 % больше, чем R15.

Мегаомметром измеряется также сопротивление изоляции термопреобразователей, заложенных в машины, и проводов, соединяющих термопреобразователи с доской выводов.

Сопротивление этой изоляции измеряется по отношению к корпусу и к обмоткам машины. Она не рассчитана на работу при высоких напряжениях, поэтому измерение её сопротивления должно проводиться прибором с номинальным напряжением не выше 250 В.

Помимо сопротивления изоляции обмоток при проведении испытаний на месте установки машины измеряют также сопротивление изоляции подшипников, которая устанавливается для предотвращения протекания подшипниковых токов в машинах со стояковыми подшипниками.

Таким образом, сопротивление изоляции разных обмоток одной и той же машины, имеющих разное номинальное напряжение, например обмоток статора и ротора синхронного двигателя, нужно измерять разными мегаомметрами с различными номинальными напряжениями.

Требования по безопасности

Если речь идет о выполнении измерений с помощью мегаомметра на каком-либо предприятии, то его должен проводить обученный специалист с группой электробезопасности от 3 и выше

Даже при домашнем обследовании важно придерживаться основных правил и соблюдать требования по безопасности. Итак, согласно установленной инструкции, каждая работа с мегаомметром должна осуществляться с учетом следующих правил:

Работу нужно выполнять только в диэлектрических перчатках (к сожалению, большинство людей часто упускают это правило, но это ошибка).

Перед тем как начать работу, нужно подготовить линию и убедиться, что возле нее отсутствуют люди

На заводах и фабриках следует вывесить плакаты с предупреждением «не запускать», «осторожно, высокое напряжение» и так далее. При измерении длинной линии в домашних условиях можно придерживаться аналогичного принципа — желательно разместить на щитке вывеску об опасности

Также нужно ознакомиться с первыми действиями при получении удара электрическим током.
При работе щупы нужно держать в месте изоляции. Зачастую на рукоятке расположены упоры под пальцы, которые защищены от высоких напряжений.
После завершения расчетов нужно соединить щупы, перекрещивая их неизолированные участки. Таким образом можно снять остаточное напряжение. Отдельные электронные приборы поддерживают функцию автоматического разряда, когда остаточное напряжение осуществляется после каждого измерения. При отсутствии такой функции придется выполнить процедуру самостоятельно.

Как проверить мегаомметр

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметромили последовательность проведения измерительных работ:

1. Присоединение мегаомметра к гнездам измерения сопротивления.
2. Присоединение заземляющего проводника к гнезду экрана (кожуха).
3. Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
4. Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
5. После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
6. Установление стрелки измерения в определенное положение является началом отчета измерения.
7. Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
8. После применения мегаомметра переключатель устанавливаем в нейтральное положение.

Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50 о С. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

Другие средства измерения сопротивлений

Измерение сопротивления по постоянному току

• Измерительный мост — обеспечивает весьма высокую точность, но неудобен из-за необходимости ручного уравновешивания
• Магазин сопротивлений ,катушки электрического сопротивления — измерение производится методом сравнения, с помощью замещения измеряемого объекта
• Мультиметр (тестер) — комбинированный прибор для измерения напряжения, силы тока и сопротивления

Измерение сопротивления по переменному току

• Измеритель иммитанса — измерения сопротивления на частотах от десятков герц до нескольких мегагерц
• Высокочастотный (векторный) измеритель импеданса — измерения сопротивления на частотах сотни килогерц — сотни мегагерц
• Измеритель добротности — измерения сопротивления косвенным методом на частотах от 1 кГц до нескольких сотен мегагерц
• Измеритель полных сопротивлений — измерения сопротивления нагрузки линии на частотах в десятки — сотни мегагерц
• Измерительная линия — измерения сопротивления нагрузки линии на частотах в сотни — тысячи мегагерц

Особенности эксплуатации прибора

Любые измерительные мероприятия в электрических установках осуществляются исключительно исправными, обязательно испытанными и полностью проверенными электрическими приборами или устройствами со строгим соблюдением всех правил производимых замеров.

Прежде чем приступать к измерениям, убедитесь в исправности мегаомметра

Мегаомметры подбираются с целью проверки изолирующих свойств и замеров показателей сопротивления диэлектриков по установленным показателям.

Влияние наведённого напряжения

Электроэнергией, которая переносится проводами линий электрических передач, создаётся большое магнитное поле, изменяемое согласно синусоидальному закону. Такая особенность провоцирует наведение в проводниках из металла появление электродвижущей вторичной силы и токовых показателей значительной величины.

Электроэнергия, передаваемая линиями элекропередач, образуется мощное магнитное поле

Этой особенностью оказывается ощутимое воздействие на уровень точности всех выполняемых замеров, а образуемая сумма пары неизвестных величин тока может сделать метрологическую задачу весьма проблемной. Именно по этой причине замеры сопротивления сетевой изоляции в условиях напряжения — мероприятие абсолютно бесперспективное.

Действие остаточного напряжения

Формирование генератором параметров напряжения, которое поступает в замеряемую электросеть, способствует появлению разницы потенциалов между заземляющим контуром и проводами, что сопровождается ёмкостным образованием с наличием определённого заряда.

Перед подключение для выполнения замеров нужно убедиться в отсутствии остаточного напряжения

Непосредственно после отсоединения измерительного проводника происходит быстрый разрыв электроцепи, что способствует частичному сохранению потенциала за счёт создания ёмкостного заряда внутри шины или проводной системы. При случайном или преднамеренном касании данного участка есть риск получения электрической травмы при прохождении разряда тока через тело. Предотвращение травматизма обеспечивается использованием мобильной системы заземления с рукоятью, обеспеченной качественной изоляцией.

Прежде чем подключиться для выполнения замеров изоляции, важно убедиться в полном отсутствии остаточного заряда или напряжения внутри проверяемой схемы. С этой целью используются специализированные индикаторные устройства или вольтметры, обладающие соответствующими номинальными значениями

Для быстрой и абсолютно безопасной эксплуатации потребуется выполнить подсоединение одного конца заземляющего проводника к контуру заземления. Другому концу на проводнике обеспечивается контакт со штангой изоляции, что позволяет получить заземление для устранения остаточного заряда.

Как замерить сопротивление изоляции мегаомметром ЭСО

Первым делом необходимо правильно подключить измерительные провода к самому устройству. На данном этапе могут возникнуть вопросы. Это происходит из за того, что на панели подключения есть четыре отверстия (хотя встречается и три). Рассмотрим их подробнее слева-направо:

• «Минус» — сюда одинарный конец измерительного провода
• «Rx» — сюда второй конец двойного провода
• Данное отверстие в описываемой модели мной не опознано. Однако в ЭСО210/2 сюда перебрасывается провод с Rx при измерениях на пределе 0-5 МОм (отверстие подписано 0,1Rx).
• «Э» — экран; сюда вставляется штырь двойного провода. А нужен он для устранения влияния тока утечки на измерения. Используется при измерении между фазами.

Подача напряжения осуществляется при нажатии кнопки «сеть». Провод питания подключается в нижней части прибора. Напряжение питания составляет 220В. Берем от розетки или, если она далеко, от удлинителя. Порой кроме компактного мегаомметра надо брать с собой на объект и удлинитель. Хотя, можно и одолжить у местных.

Перед началом измерений надо проверить исправность измерительных проводов, необходимо проверить их целостность. Для этого надо подключить провода и далее:

• При соединенных проводах сопротивление изоляции должно быть равно нулю
• При разведенных проводах значение Rx должно быть максимально возможным (говорим, бесконечность — сопротивление воздуха бесконечно, проводимость равна нулю)
• Если бесконечность при замкнутых, значит провод обломан и надо его заменить
• Если ноль при разведенных, значит либо они касаются, либо внутри прибора пробой или другая неисправность (не встречал такую ситуацию)

Лично я испытывал следующее оборудование мегаомметром: кабель (жилы, оболочка), турбогенератор (статор, ротор, подстуловая, патрубков), трансформатор, шины, электродвигатель, релейные цепи, трансформаторы тока и ТН.

Таблица пределов измерения мегаомметров ЭСО

Разные модели мегаомметров ЭСО отличаются:

• регулируемыми пределами измерений (разные шкалы для разных величин измеряемого сопротивления изоляции )
• подаваемым напряжением постоянного тока (100, 250, 500, 1000, 2500 В)
• а также способом подачи напряжения (либо просто нажатие кнопки, либо вращение ручки генератора со скоростью 120-144 об/мин, о чем говорит наличие буквы Г в названии модели, ну и ручки собственно).

Характеристики мегаомметров ЭСО210

Основными элементами прибора являются: генератор или трансформатор, преобразователь и электронный измеритель. Электронный измеритель в моделях ЭСО210/1(Г) и ЭСО210/3(Г) выполнен на двух логарифмических усилителях. А в моделях ЭСО210/2(Г) — на двух логарифмических усилителях и повторителе напряжения на операционном усилителе — но эта информация, скорее всего, мало кому пригодится.

Также стоит отметить, что при использовании прибора рекомендуется использовать прерывистый характер работы — одну минуту измерение, две минуты перерыв.

Класс точности прибора 2,5, относительная погрешность 15% от измерененного сопротивления изоляции. То есть намерили 100МОм, а на самом деле это будет сто плюс минус пятнадцать мегаомм. Но и это не точно, так как существуют и другие влияющие факторы — это подробно описано в руководстве мегаомметра по экспуатации…

Как не запутаться в шкалах стрелочного мегаомметра ЭСО210

При работе с данным прибором чаще всего путаются какие концы куда вставлять, а также не сразу ориентируются на какую шкалу смотреть. Но с опытом глаз наметывается и трудностей не возникает.

У первой шкалы нуль справа, у второй и второй умножить на десять нули слева. Не путайте никогда. Нижняя черная шкала, как легко догадаться используется при измерении напряжения, и судя по надписи — как постоянного, так и переменного.

Возможно неопытного юнца испугает логарифмическая шкала, но бояться не стоит. Главное не торопиться и перепроверить несколько раз перед записью в протокол.

Например, первая шкала идет справа налево

… 0,1-0,2-0,3-0,4-0,5-0,6-0,7-0,8-0,9 …

1

… 2-3-4-5-6-7-8-9 …

10

… 20-30-40 …

50

К этому привыкаешь) На второй шкале максимум десять в четвертой — это 10 000 МОм или же 10 ГОм.

50

… 60-70-80-90 …

100

… 200-300-400-500-600-700-800-900 …

1000 (1к)

… 2к-3к-4к-5к-6к-7к-8к-9к …

10000 (10к)

А на «второй умножить на десять» — 100 000 МОм или 100 ГОм.

Некоторые пишут, но никогда не говорят, не ЭСО, а ЭС0. Расшифровки на просторах интернета я не нашел, но кажется мне, что правильно писать букву о, а не ноль. Если вдруг знаете аргументированный ответ как правильно, отпишитесь на почту.

Самое популярное
