Гидроаккумулятор для систем водоснабжения
Содержание:
- Критерии выбора оборудования
- Отличие от инжектора
- Как выбрать гидроаккумулятор
- Как подключить
- Определение места для станции водоснабжения
- Назначение и устройство насосных станций
- Подключение гидроаккумулятора к системе
- С накопительным баком
- Параметры давления в гидроаккумуляторе
- Эжекторная насосная станция
- Популярные марки
- Установка насосной станции
Критерии выбора оборудования
Заводские насосные станции комплектуются насосом поверхностного типа. Существуют насосные системы, которые подразумевают применение насосов погружного типа. В их случае аккумулирующая емкость может быть меньших размеров, так как погружные насосы создают большее давление в системе и реже включаются. Для их защиты нет необходимости устанавливать аккумулирующую емкость большого объема.
Разберем устройство и принцип работы насосной станции. Поверхностные насосы бывают с разными инжекторами:
- Внутренний инжектор позволяет работать с глубиной до 8 метров, однако на выходе такие конструкции способны создать давление до 6 бар. Они не боятся воздушных пробок и прокачивают их вместе с водой. Их недостатком считается высокая шумность рабочего процесса, что делает необходимым обустраивать звукоизолирующий короб.
- Внешний инжектор работает с глубиной до 50 метров. Такие изделия отличаются экономичностью, но выдают КПД до 40%. Они работают гораздо тише, однако давление на выходе оставляет желать лучшего.
Каждый домовладелец самостоятельно выбирает тип насоса в зависимости от своих потребностей и желаемых характеристик. Разнообразие предлагаемых насосных станций располагает к большому выбору. Здесь можно найти любой вариант, соответствующий особенностям собственного водопровода.
Отличие от инжектора
Эжектор — это устройство, в котором от рабочей среды с большой скоростью передается кинетическая энергия к нерабочей, то есть пассивной среде, посредством их смещения.
Инжектор — устройство, в котором происходит сжатие газов и жидкостей.
Главное отличие этих устройств заключается в способе передачи энергии к пассивной среде. Например, в инжекторе подача происходит за счет давления, а в эжекторе подача происходит за счет создания эффекта самовсасывания.
Практически везде к дому можно подключить автономное водоснабжение. Однако основной проблемой является глубина грунтовых вод. Если вода в подготовленной скважине стоит на уровне 5-7 метров, тогда особых проблем можно не ожидать, ведь тогда можно использовать практически любой тип насоса, который подходит по мощности и производительности. Если же вода находится намного глубже, тогда на помощь приходит эжектор для насосных станций.
Как выбрать гидроаккумулятор
Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.
- Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
- Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
- Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.
Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.
Выбор гидроаккумулятора
Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.
Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора
Фланец гидроаккумулятора
Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.
Расчет оптимального объема гидробака
ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

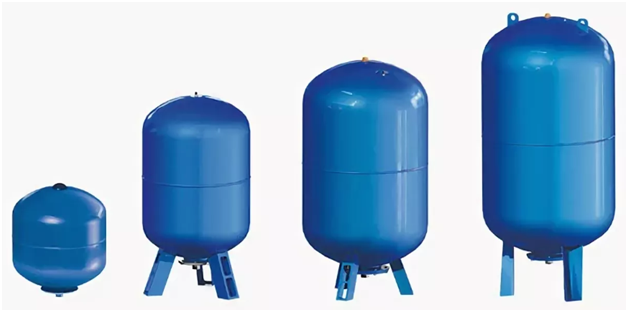

Размеры гидробака
- Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
- Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.
Как подключить
Как своими руками установить и подключить насосную станцию?
Место
Она может быть установлена:
В кессоне скважины;
Насос установлен в кессоне
В утепленном домике, построенном над колодцем;
Станция стоит непосредственно над колодцем
В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).
Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.
Питание
Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.
В большинстве случаев станция снабжается шнуром питания с обычной евровилкой
Всасывающая труба
Она подключается к всасывающему патрубку насоса через фитинг или переходник.
К всасывающей трубе есть два обязательных требования:
- Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;
Шланг армирован стальной проволокой
- Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.
На конце всасывающей трубы ставят обратный клапан.
Клапан на конце шланга
При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.

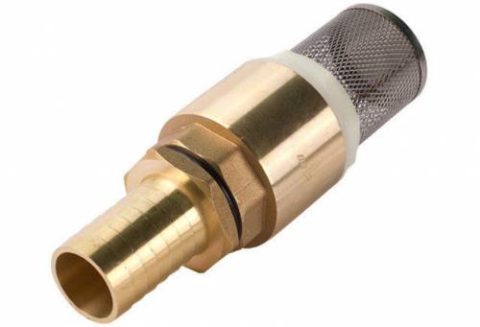

Дюймовый клапан с сеткой
Емкость
Как организовать с помощью насосной станции подачу воды из накопительной емкости?
- Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
- Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;
Латунная врезка для бака
- Врезка снабжается краном, позволяющим отсечь насос от емкости;
- На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.
Вода подается в водопровод из установленного в подвале бака
Водопровод
Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.
Механический фильтр на вводе воды в дом
Осмотический фильтр для приготовления питьевой воды

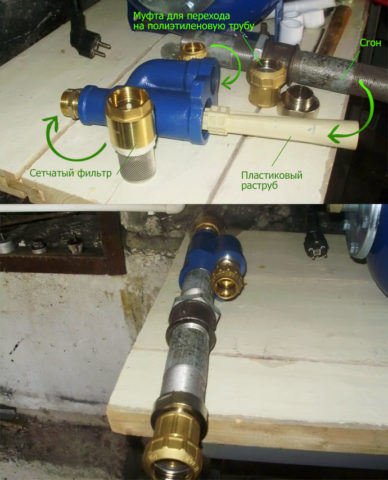

Эжектор
Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).
Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.
Так эжектор подключается к напорной и всасывающей трубам
Дополнения и аксессуары
Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:
- Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
- Съемный входной фильтр, защищающий НС от загрязнения.
Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.
Определение места для станции водоснабжения
При выборе места расположения станции необходимо учитывать ее технические возможности, климатические условия и особенности системы водопровода. Таким образом необходимо произвести следующее:
Максимально приблизить станцию к водозабору
Важно учитывать, что при удлинении горизонтального трубопровода между водозабором и насосом на 10 метров уменьшается его рабочая глубина на 1 метр.
Особое внимание следует уделить изоляции электрического кабеля и мест его подключения. Важно помнить, что к данной аппаратуре подсоединяется вода, и подключается электричество
Пренебрежение этим правилом может привести к несчастному случаю.
Оборудование необходимо защитить от негативного влияния природных осадков (дождя, снега, прямых солнечных лучей).
Заблаговременно позаботиться об его утеплении при помощи теплоизоляционных материалов.
Продумать его шумоизоляцию, что позволит находиться вблизи и не подвергаться негативному влиянию ненужного звука.
Важно позаботиться об утеплении трубопровода, который соединяет водозабор со станцией и станцию с домашней системой
Для этого он углубляется ниже точки промерзания, либо утепляется при помощи специальных теплоизоляционных материалов или обогревающего электрического кабеля.
Таким образом, при определении места для размещения станции водоснабжения необходимо создать специальный микроклимат, где недопустима повышенная влажность, что негативно скажется на сроке эксплуатации.
При создании необходимых условий можно продолжительное время наслаждаться качественным бесперебойным водоснабжением загородного дома вдали от центральной магистрали.
Назначение и устройство насосных станций
Функцией насосной станции является подача воды в автономную водопроводную систему и поддержание давления в ней на заданном уровне.
Для этого может использоваться как вода, извлекаемая из скважины или колодца, так и привозная, для хранения которой используются специальные резервуары (бассейны).
В состав автоматической насосной станции входят следующие элементы:
- водозаборный патрубок с сеточным фильтром;
- обратный клапан;
- всасывающий трубопровод;
- насос с электродвигателем;
- управляющий элемент – реле давления или автоматика давления;
- эластичный (мембранный) бак-аккумулятор;
- манометр;
- устройство защиты насоса от сухого хода.
Подключение гидроаккумулятора к системе
Обычно системе водоснабжения частного дома состоит из:
- насоса;
- гидроаккумулятора;
- реле давления;
-
обратного клапана.
В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.
С пятивыводным штуцером или без
Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.
Пятивыводной штуцер для обвязки гидроаккумулятора
Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.
Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера
Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.
Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы
Как обычно, вариантов несколько, выбирать вам.
https://youtube.com/watch?v=gKOnfoGzKVU
Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).
Схема подключения гидроаккумулятор к погружному насосу
Как установить два гидробака на один насос
При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.
Подключение нескольких гидробаков в одну систему
Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.
Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.
С накопительным баком
Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:
- вода идет самотеком, поэтому низкий напор;
- большие габариты;
- сложность монтажа;
- бак должен быть установлен выше уровня самой станции;
- если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.
Параметры давления в гидроаккумуляторе
При настройке параметров водопровода необходимо найти “золотую середину” между максимальным давлением, позволяющем функционированию сантехники и минимальным для щадящего режима эксплуатации трубопровода и его элементов:
- Для полноценной работы сантехники в системе должно поддерживаться давление в пределах 1,4-2,6 атмосферы.
- Для уменьшения нагрузки на мембрану гидроаккумулятора производители рекомендуют выставлять давление не ниже 2 атмосфер.
- Регулировка давления происходит в каждом случае индивидуально, в зависимости от используемой аппаратуры, количества сантехники, длины водопровода и так далее.
К примеру, для одноэтажного загородного дома небольших размеров вполне достаточно 1,5 атмосферы. Для коттеджа в несколько этажей – естественно, этот показатель должен быть увеличен. Но он не должен превышать максимально допустимое давление, указанное в технических паспортах сантехники – иначе она выйдет из строя.
Помимо этого, высокое давление создает лишнюю нагрузку на соединения в системе, что повышает риск их разгерметизации и появления течи.
Эжекторная насосная станция
Насосная станция со встроенным эжектором – это комплекс оборудования, изначально рассчитанный для выполнения работы в определенных условиях. Главными параметрами, которые берутся в учет при выборе, являются мощность и производительность. Первая характеристика означает способность поддерживать давление в системе, а также возможность удержания водяного столба и передачу жидкости на расстояние по горизонтальному трубопроводу.
Вторая характеристика – производительность. Это количество жидкости, перекачиваемое за единицу времени. Данный параметр не может быть большим, чем дебит скважины. Если речь идет о покупке насосной станции со встроенным эжектором, то в технической документации указаны общие выходные характеристики. Это значит, что никаких дополнительных расчетов производить не придется.
Подключается оборудование согласно прилагаемой инструкции. Шланги прикрепляются при помощи хомутов, идущих в комплекте. Трубопровод предполагает резьбовое соединение. Главное – предусмотреть место для установки, чтобы дождь и мороз не мог вывести систему из строя. Для этого делается кессон или строится отдельное здание. Навес подойдет только для дачи, не предусмотренной для круглогодичного проживания.
В качестве дополнительного оборудования для насосной станции с эжектором устанавливается манометр, если это не предусмотрено производителем. Благодаря этому прибору можно контролировать давление в трубопроводе. Естественно, он устанавливается на выходе из станции. Если глубина скважины находится в пределах 15-40 метров, специалисты рекомендуют устанавливать поверхностный насос с выносным эжектором.
Схема подключения
Наилучшая схема подключения предусматривает соединение станции с эжектором только вертикальной трубой. В противном случае возможно завоздушивание, что приводит к снижению работоспособности системы. Если такой возможности нет, нужно позаботиться об отсечных вентилях для стравливания воздуха по необходимости.
Популярные марки
Наиболее популярные сегодня насосные станции водоснабжения для частного дома Джилекс Джамбо. Они имеют невысокие цены, качество — неплохое. Выпускаются с насосами из чугуна (буква «Ч» в маркировке), полипропилена (стоит «П»), и нержавейки («Н»). Еще в маркировке стоят цифры: «Джамбо 70-/50 П — 24. Расшифровывается это так: 70/50 — максимальный расход воды 70 литров в минуту (производительность), напор — 50 метров, П — корпус из полипропилена, а цифра 24 — объем гидроаккумулятора.
Насосные станции водоснабжения для частного дома Джилекс внешне похожи на агрегаты других производителей
Цена насосной станции для водоснабжения дома Джилекс стартует от 100$ (мини варианты с небольшой мощностью и для небольшого расхода в полипропиленовом корпусе). Самый дорогостоящий агрегат с корпусом из нержавейки стоит порядка 350$. Есть еще варианты со скважинным погружным насосом. Они могут поднимать воду с глубины до 30 метров, расход до 1100 литров в час. Такие установки стоят от 450-500$.
У насосных станциий Джилекс есть требования при установке: диаметр всасывающего трубопровода должен быть не меньше диаметра входного отверстия. Если же вода поднимается с глубины большей 4 метров и при этом от источника воды до дома расстояние больше 20 метров, диаметр трубы, опускаемой с колодец или скважину должен быть больше диаметра входного отверстия. Это нужно учесть при монтаже системы и обвязке насосной станции.
Отзывы о ДЖИЛЕКС ДЖАМБО 60/35П-24 (в пластиковом корпусе, стоимость 130$) вы можете увидеть на фото ниже. Это часть впечатлений, оставленных владельцами на торгующем сайте.
Отзывы о насосной станции для воды ДЖИЛЕКС ДЖАМБО 60/35П-24 (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Хорошо работают при водоснабжении дома насосные станции Grundfos (Грундфос). Их корпус сделан из хромированной стали, гидроаккумуляторы на 24 и 50 литров. Работают тихо и надежно, обеспечивают стабильное давление в системе. Единственный недостаток: на рынок России не поставляются запчасти. Если, вдруг, что-то сломалось, «родных» элементов вы не найдете. Но сказать нужно, что агрегаты ломаются нечасто.
Цены на насосные станции с поверхностными насосами стартуют от 250$ (мощность 0,85 кВт, глубина всасывания до 8 м, производительность до 3600 литров/час, высота 47 м). Более производительный агрегат (4500 литров/час с большей мощностью 1,5кВт) того же класса стоит в два раза дороже — примерно 500$. Отзывы о работе представлены в формате фото, которое сделано на сайте одного из магазинов.
Отзывы о насосных станциях Grundfos для водоснабжение дома или дачи (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Серия насосных станций Grundfos с корпусами насосов из нержавейки имеет большую стоимость, но они также имеют защиту от холостого хода, перегрева, охлаждение — водяное. Цены на эти установки — от 450$. Модификации со скважинными насосами еще более дорогие — от 1200 $.

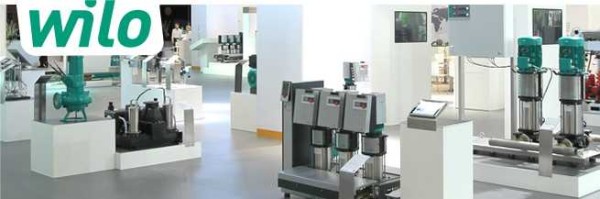

Неплохо зарекомендовали себя насосные станции водоснабжения для дома Wilo (Вило). Это более серьезная техника для обеспечения большого расхода: на каждой из станций может стоять до четырех нормально всасывающих насосов. Корпус сделан из оцинкованной стали, соединительные патрубки — из нержавеющей стали. Управление — программируемый процессор, сенсорная панель управления. Производительность насосов регулируется плавно, что позволяет обеспечить стабильное давление в системе. Оборудование солидное, но и цены тоже — порядка 1000-1300$.
Насосные станции Wilo подходят для водоснабжения большого дома со значительным расходом. Это оборудование относится к классу профессиональных
Как сделать автономное водоснабжение в доме, подключенном к централизованному водопроводу, при плохом давлении или обеспечить себя на постоянной основе при почасовой подаче воды, смотрите в следующем видео. И все это при помощи насосной станции и емкости для хранения воды.
Установка насосной станции
Итак, после покупки станции возникает закономерный вопрос о ее установке: как и где устанавливать, что необходимо учитывать при установке? Разберем подробнее каждый из этих вопросов.
Правильное месторасположение
Не секрет, что правильное расположение насосной станции помогает избежать непредвиденных сложностей и проблем в работе системы.
Прежде всего, при выборе места для установки, нужно четко понимать характеристики гидронасоса, главным образом, его мощность
Также важно учитывать частоту, с которой будет использоваться насосная станция: если круглогодично, то необходимо позаботиться о том, чтобы избежать промерзания насоса в зимний период
Установка может быть произведена в следующих местах:
- Подвальном помещении дома;
- В кессоне, если вода подается из скважины;
- Утепленном строении.
Как уже было замечено выше, насосное оборудование лучше лишний раз не подвергать воздействию низких температур, поэтому, если установка станции планируется на улице, то очень важно, во-первых, утеплить само помещение, в котором будет находиться станция, а также прокладывать трубы ниже уровня промерзания земли. Таким образом вы обезопасите насосную станцию от промерзания
Если же вы планируете использовать насосную станцию только в теплое время года, то отпадает надобность в дополнительном утеплении строения, где будет находиться насосное оборудование.
В этом плане установка в подвале дома будет более простым решением, так как в этом случае не нужно беспокоиться ни о дополнительном павильоне, ни о его утеплении.
Информацию о допустимых температурах вы можете найти в паспорте модели или на сайте производителя.
Проблемы при установке и их решение
Даже при правильном расположении и монтаже могут возникнуть неполадки в работе системы насосной станции. Разберем, с какими проблемами можно столкнуться и каким способом их решить:
- Насос не запускается. Такое возможно, если не поступает электрический ток. Вам необходимо проверить все контакты, подключенные к реле давления;
- Насос работает без перерыва. Так как за включение и отключение насоса отвечает реле давления, то в данном случае проблема заключается именно в этой части конструкции. При возникновении такой неполадки нужно проверить реле на наличие повреждений или неисправностей;
- Насос включается, но вода не поступает в систему. Такое возможно при отсутствии воды в системе, а также в случае разгерметизации трубопроводов. Необходимо проверить все контакты и клапан на герметичность, если же неисправностей не обнаружено, то стоит посмотреть, нет ли неполадок в самом насосе;
- Насос включился, но не вращается. С такой проблемой часто сталкиваются те, кто использует насос не круглогодично, а с большими перерывами. Это связано с тем, что крыльчатка примкнула к корпусу насоса. Для решения проблемы необходимо вручную прокрутить лопасти, если ситуация не изменилась, значит проблема заключается в конденсаторе и тут уже нужно проверять на неисправность непосредственно его.
Это самые распространенные из проблем, которые могут возникнуть при установке и работе насосной станции водоснабжения для частного дома. Если вы столкнулись с проблемой, не описанной выше, то для ее решения стоит обратиться за помощью к специалисту.
