Надежная электрозащита сети: как работает узо с заземлением или без него

Где ставится противопожарное УЗО

Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру (дом) рекомендуется установка УЗО с током срабатывания от 100 мА. Устройства с уставкой 300 мА целесообразны для использования на больших объектах со множеством электрощитов и длинными кабельными линиями.

Защитное устройство применяются в многоуровневых (многоступенчатых, каскадных) схемах как первая ступень дифференциальной защиты. Оно ставится в щитах учета или в этажных распределительных щитах после счетчика. При этом, с вводного автомата фазный и рабочий нулевой проводник заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, устанавливается противопожарный УЗО.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен.

Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель.

Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Схемы установки защитного выключателя

УЗО не рассчитано на отслеживание перегрузок в электросети, поэтому его обязательно надо ставить вместе со стандартным «автоматом» – автоматическим выключателем. Так защита выйдет полной по всем проблемным направлениям.

Стандартная схема подключения защитных устройств в электрощите выглядит следующим образом:

1. Первым на входе идет автомат.
2. Затем ставится счетчик электроэнергии.
3. Потом подключается противопожарное УЗО (на 100–300 мА).
4. После производится разделение цепи на несколько отдельных линий потребления с УЗО от поражения током (на 10–40 мА).

В некоторых схемах первый автоматический выключатель меняют на выключатель-пакетник, а менее мощные автоматы потом ставят на потребительских линиях. Такой вариант также не противоречит правилам.

При подключении проводов важно следить, чтобы выходы с УЗО не оказались объединены на общем нуле и вообще нигде не пересекались с иными нулевыми жилами или корпусом щитка. После этого защитного устройства линия должна сразу идти на другое УЗО либо автомат, а потом сразу к потребителям

После завершения монтажа необходимо проверить правильность сборки всей схемы и работоспособность защитного устройства.

Сначала в розетку включается какая-нибудь техника для появления в сети нагрузки и подается напряжение. Если все правильно и изоляция везде цела, то никаких срабатываний УЗО произойти не должно

Затем проверяется сам дифференциальный выключатель. Для этого на большинстве УЗО есть кнопка «Т» («ТЕСТ»). При ее нажатии происходит имитация расчетного тока утечки, в результате которого защита должна штатно сработать. Причем тестирование должно работать независимо от того, есть нагрузка или нет.

Если при нажатии на «ТЕСТ» УЗО не отключило линию, то оно неисправно. Возможна ситуация, когда сломался контур имитации утечки. В этом случае устройство защиты будет продолжать выполнять свои функции, как в нем заложено. Однако даже такой выключатель лучше сразу заменить. Подобную проверку рекомендуется производить раз в месяц.

Варианты подключения УЗО к однофазной сети с заземлением и без

При монтаже следует придерживаться следующих рекомендаций:

• в схеме подключения не применяется заземляющий проводник;
• питающие проводники следует присоединять только к верхним клеммам;
• нейтральные проводники должны присоединяться только к клеммам, имеющим маркировку N;
• ток нагрузки электросети должен соответствовать рабочему току;
• после монтажа следует измерить сопротивление изоляции всей электросети и протестировать работу аппарата с помощью кнопки «Тест».

Схема подключения с использованием заземленияВариант подключения однофазного устройства без заземления

Watch this video on YouTube

Как обнаружить участок, в котором есть утечка

Для того, чтобы выяснить причину, почему выбивает УЗО, следует совершить следующие действия:

1. Тщательно проверить правильность подключения. Ошибки при монтаже являются главными причинами срабатывания автоматики.
2. Для проверки каждого участка или электрического прибора, следует отключить автоматические включатели и защиту на каждой линии: кухня, ванная, осветительные приборы, техника.
3. При работающих автоматических выключателях необходимо включить защиту от утечек. Если при работающем изделии выбивает УЗО, значит есть нарушения в работе механизма. Если автоматическая защита не сработала, значит следует проверить следующие механизмы.
4. Для проверки целостности электропроводки, необходимо отключить от питания все электрические приборы в доме, и подключить электричество. Если УЗО срабатывает, значит проблема в электропроводке. Если все работает в обычном режиме, значит причина в технике.

Если утечка в электропроводке, то необходимо проверять всю системуИсточник m.yukle.mobi

Принцип работы УЗО

Принцип работы УЗО. — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов I_вх = I_вых УЗО не реагирует. Если I_вх > I_вых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Назначение

УЗО сравнивает значения входного и выходного токов обслуживаемой цепи. При обнаружении разницы свидетельствующей об уходе потока электронов в сторонние предметы, устройство размыкает контакты.

Утечка тока происходит в одном из следующих случаев:

• пользователь получил электроудар;
• случилось замыкание фазы на заземленный корпус прибора: авария, также грозящая пользователю электротравмой;
• произошел контакт между токоведущими частями и заземленными металлическими предметами, например, строительной конструкцией, что чревато пожаром.

Таким образом, при несанкционированной потере тока крайне важно быстро обесточить цепь.

Надо понимать, что УЗО не защищает цепь от перегрузок и токов короткого замыкания. Эту функцию выполняют автоматические выключатели. Существуют устройства «два в одном», имеющие в своем составе УЗО и автоматический выключатель. В обиходе их называют дифавтоматами.

Принцип работы трехфазного УЗО

В электрической сети трехфазные защитные устройства могут использоваться в двух вариантах. В первом случае при срабатывании обесточивается сразу вся квартира или частный дом. То есть любое повреждение приведет к срабатыванию прибора и отключению всей бытовой техники. В данном варианте УЗО располагается как можно ближе к распределительному щитку и электросчетчику.

Такая схема не всегда удобна для потребителей, поэтому часто используется другой вид подключения. В этом варианте на каждую линию устанавливается отдельное УЗО. В случае его отключения, другие линии будут функционировать в обычном режиме.

Подключение и принцип действия трехфазного УЗО осуществляется так же, как и однофазная аппаратура. Просто вместо одного фазного провода, здесь используется три, подключаемые в соответствующие клеммы. Существенным отличием трехфазных моделей является обязательное наличие заземления, для которого потребуется дополнительный провод. Они могут одновременно защитить потребителей, подключенных с помощью однофазного и трехфазного кабеля. Если заземление заранее спланировано для соединения с действующим заземляющим контуром дома, в этом случае электросчетчик рекомендуется устанавливать между автоматом и УЗО.

Установка заземляющей шины всегда выполняется отдельно от защитного устройства, независимо от числа подключаемых фаз. Перед монтажом трехфазного УЗО в цепь, нужно обязательно ознакомиться с инструкцией и схемой подключения. Перед началом работ электрическая сеть должна быть обесточена.

Трехфазный кабель заранее разделяется на отдельные жилы. После зачистки контактных концов, они вставляются в нужные клеммы – фазные и нулевую. После завершения монтажа проводится проверка работоспособности устройства с помощью кнопки ТЕСТ. Если цепь отключается, значит монтаж выполнен правильно.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Отличия УЗО типа А и АС

Устройства защитного отключения разделяются на подвиды в зависимости от принципа действия и технических характеристик.

Род тока утечки. Разделяют устройства на 2 типа:

1. Тип АС. Срабатывает только на переменный ток утечки (который возникает в первичных цепях электроприборов).
2. Тип А. Реагирует на постоянный и переменный импульсный дифференциальный электроток, т.е. на токи утечки, которые возникают во вторичных цепях электроприборов (платы управления, блоки питания и т.д.).

Аббревиатура указана на корпусе: АС («~») или А.

Качественная маркировка производителя помогает быстро разобраться в схеме и подобрать необходимую модель аппарата зашиты.

Быстродействие. Селективность определяется временем срабатывания защиты:

1. Тип G. Электроаппарат отключается после протекания тока утечки 0,06..0,08с.
2. Тип S. Выдержка времени — 0,15-0,5 с. оптимальный вариант при организации многоуровневой защиты. Это вводные аппараты защиты, а также противопожарные.
   Срабатывают в случае некорректной работы либо повреждения групповой электрозащиты.

Принцип срабатывания. Различают модели двух типов:

• Электромеханические. Отключение аварийного участка не зависит от наличия напряжения в сети.
• Электронные. Работоспособность электронного усилителя обеспечивается при наличии внешнего источника электропитания. Если целостность нулевого проводника нарушена, то такие устройства не могут обеспечить защиту от поражения электрическим током. Поэтому электронные модели менее надежны.

Современные импортные устройства преимум класса оснащены электромагнитным реле, которое отключает нагрузку при исчезновении потенциала.

Как избежать некорректной работы дифзащиты при отсутствии заземления. 2 способа

При строительстве гражданских объектов в советский период не было норм, обязывающих выполнять заземление в каждой квартире. Конечная точка заземления в таких случаях — домовой электрощиток. Пользование современными электроприборами при схеме подключения без заземления — крайне опасно. Использование электрозащиты позволяет снизить риск поражения электротоком.

Без заземления электроаппарат обеспечивает отключение сети при протекании тока утечки через тело человека. При этом быстродействие защиты таково, что ток не успевает поразить организм.

В бытовых сетях УЗО без заземления для защиты от пожаров равноценно корректно работает, как и в случае трехпроводных линий.

Условно можно считать подключение электрозащиты без заземления, как частный случай работы устройства при обрыве заземляющего проводника, стабильно выполняя при этом свою основную функцию.

Для чего вам нужно УЗО

Для квартиры УЗО устанавливают для защиты в электрических цепях отдельных бытовых приборов, устанавливаемых в мокрых зонах квартиры (дома). Например, стиральной машины в ванной. Также, УЗО ставят в многогрупповых электрических цепях, для аварийного отключения целой группы потребителей. Например, УЗО на кухню или детскую комнату.

Второй принципиальный вариант, установки УЗО это защита всей электрической цепи квартиры, а чаще дома от пожара.

УЗО этого назначения, должны иметь токи отключения (токи отсечки) более 100мА и иметь в обозначениях букву S, что означает задержку (селективность) срабатывания. Нельзя чтобы общее УЗО отключалось быстрее УЗО отдельной группы.

Принцип срабатывания защитного механизма

Рассмотрим, для чего нужно использовать УЗО. Функционирование защитного прибора основано на измерительном методе.

Фиксируются входящие и выходящие параметры протекающих через трансформатор токов. Если первое значение больше, чем второе, это означает, что в электроцепи происходит утечка тока и прибор воспроизводит отключение. Если параметры идентичны, устройство не срабатывает.

В двухпроводной системе дифференциальное устройство не срабатывает, если по проводам фазы и нейтрали проходит ток, одинаковой силы. Если есть разница в этих величинах, значит в сети изоляционный пробой и защитный механизм отключит поврежденный участок

Для лучшего понимания, рассмотрим, как будет работать УЗО в бытовом распределительном щитке с двухполюсной системой.

К верхним клеммным блокам подключен входной двухжильный провод (фаза и ноль). К нижним клеммникам подсоединены фаза и ноль, проложенные до участка нагрузки, например, к розетке питания бойлера или электрочайника. Защитное заземление прибора будет выполняться кабелем, минуя УЗО.

При стандартном рабочем режиме, передвижение электронов выполняется по линии-фаза от входящего кабеля на электрический нагреватель бойлера/чайника, протекая через прибор дифференциальной защиты. Назад они перемещаются на землю опять-таки через УЗО, однако по линии-нейтраль.

Если человек коснется к корпусу токопроводящего прибора, на котором из-за пробоя появился потенциал, в этой ситуации утечка тока будет проходить через тело человека, на что устройство практически мгновенно реагирует, отключая систему питания

К примеру, в ТЭНе прибора была повреждена изоляция. Таким образом, через воду, находящуюся внутри, ток частично будет проводиться корпусом, а затем уходить в землю посредством проводки защитного устройства.

Остатки тока вернутся по нейтральной линии через УЗО. Однако его сила станет меньше на величину утечки по сравнению с входящей.

Разницу показателей вычисляет дифференциальный трансформатор. Если цифра больше разрешенной, прибор моментально реагирует и разрывает цепь.

В другой нашей статье мы привели рекомендации по выбору и правильному подключению УЗО для бойлера.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

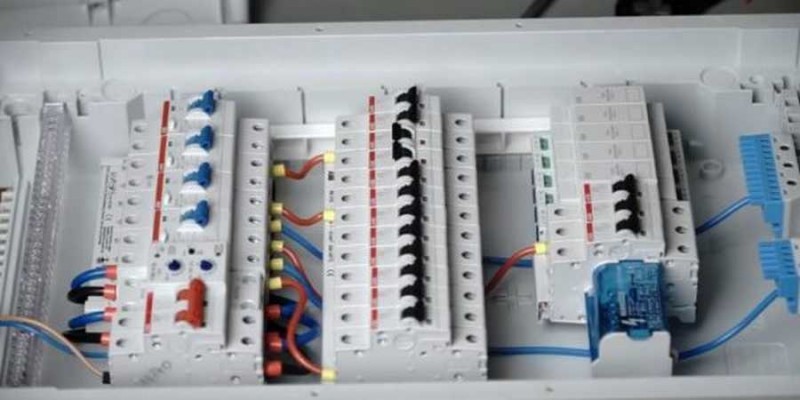

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

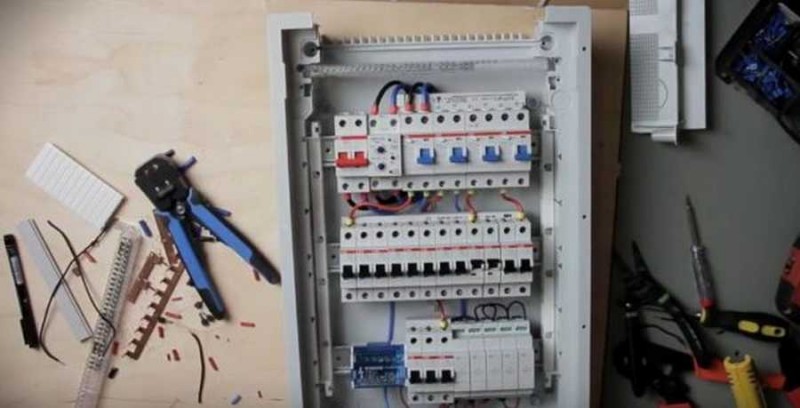

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Принцип работы

Чтобы понять, каким образом защитная конструкция выполняет свои предохранительные функции, нужно разобраться в принципе работы УЗО и схеме подключения. Установлено, что ток из сети проходит по фазному проводнику сквозь нагрузку, а затем возвращается через нейтральный провод. На этой закономерности и формируется работа устройства.

Важно! Принцип функционирования УЗО строится на сравнении значений величин электротока на выходе и входе объекта, который состоит под защитой. Если Iвх = Iвых, то прибор не отвечает

Как только Iвх > Iвых, защитная конструкция чувствует утечку и в результате реагирует

Если Iвх = Iвых, то прибор не отвечает. Как только Iвх > Iвых, защитная конструкция чувствует утечку и в результате реагирует.

Принцип работы УЗО

Иными словами, проходящие по фазному и нейтральному проводу токи должны быть одинаковы (для однофазной сети). Когда сеть трехфазная, то значение в нейтрали равно сумме электротоков, протекающих в фазах. Неравенство электротоков свидетельствует об утечке, на что реагирует прибор.

Почему и в каких случаях срабатывает УЗО

Существуют два основных случая почему срабатывает УЗО:

1. В случае повреждения изоляции провода или токопроводящего материала в электроприборе. Например, если электрическая плита сделана из стали и имеет повреждение изоляции или же диэлектрического материала, то при прикосновении человека ток пройдёт через его тело, а значит часть возвращавшегося тока назад в защитное устройство, будет отличаться по величине и произойдёт отключение. Если заземлить корпус этой плиты то утечка сработает даже при незначительных пробоях изоляции, что даст возможность уберечься от опасного напряжения пробоя.
2. При прикосновении человека, или же ребёнка к неизолированной части, а также к розетке, произойдет быстрое реагирование узла результирующего тока на его разницу и произойдет отключение, в некоторых случаях спасшее даже жизнь.

Бывают и частные случаи когда, допустим, происходит незначительное ухудшение сопротивления изоляции в проводах, проходящих в стене, а стена выполнена из токопроводящего материала и поэтому получится тот же эффект срабатывания.

УЗО для трёхфазной сети

Всё оборудование работающее от трёхфазной сети также нужно подключить к системе защитного отключения электроэнергии. Величина тока утечки в таких сетях бывает слишком высокой, поэтому данные изделия не защищают человека от удара электричества, но позволяют отключить потребителей электроэнергии при возникновении пробоя фазы на «массу» устройства.

Таким образом удаётся полностью исключить вероятность появления опасного электрического потенциала на корпусе прибора. Данная схема подключения может быть подключена только при наличии защитного заземления в проводке дома или квартиры.

Для чего устанавливать УЗО подробно описано выше, но где лучше всего разместить данное устройство?
