Способы забивки столбов для забора

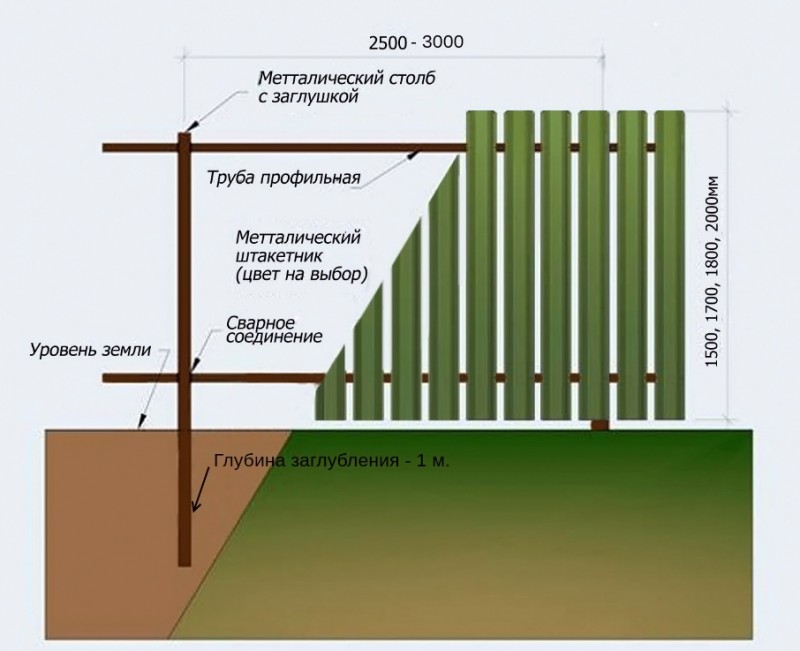

Как выбрать глубину

Факторы, влияющие на глубину закладки столба:

• собственный вес — чем он выше, тем котлован копается глубже;
• свойства и механический состав грунта, уровень грунтовых вод на участке;
• рельеф — опоры требуют усиления при больших перепадах высот;
• близкое расположение водоемов — при паводках изгородь может подтапливаться;
• вес и конструкция заполнений — некоторые секции повышают парусность, создают дополнительную нагрузку;
• шаг установки — нагрузка растет с его увеличением.

Действие морозного пучения на столбы для забора
На какую глубину закапывать столбы для забора? Сначала может показаться, что чем заложение больше, тем прочнее будет держаться столб. Многие источники рекомендуют устанавливать опоры ниже точки промерзания грунта. Но при небольших нагрузках это приводит к необоснованному удорожанию из-за перерасхода материала и физических ресурсов.

Таблица промерзания грунта по регионам

Оптимальным размером защемления опоры при стандартной высоте и средней ветровой нагрузке считается величина 70-120 см. При заложении столба на эту глубину требуемая прочность обеспечивается в полной мере.

Глубина бетонирования столбов для забора из сетки

Силы морозного пучения, возникающие в глинистых и обводненных грунтах, снижаются за счет засыпки дна котлована дренирующими материалами — крупнозернистым песком, гравием, щебнем. В ряде случаев эффективно усиление основания столба, устройство водоотведения.

Глубина столбов для забора из дерева

О способах забивания

• Применение обычной кувалды и прокладки из дерева, если столбы не превышают по высоте двух метров. Этот процесс является самым трудоемким;
• Забивание при помощи бабки. Из-за направляющей части такой конструкции происходит соосность усилий ударов забиваемых труб;
• Используя копер. Специальное устройство, которое способствует упрощению и ускорению забивания столбов.

Какие случаи приемлемы для забивки, а какие нет

Установка разрешается если:

• На участке малокаменистая почва;
• Присутствуют мергельные породы, то есть с глинисто-карбонатным составом.

Забивание заборных столбов вручную

Нельзя использовать такой способ, когда:

• Слишком мягкая почва;
• Присутствуют каменистые породы на очень большой глубине.

Как забивать опоры бабкой

Бабкой как специальным инструментом можно забивать столбы даже в три метра. Этот инструмент имеет несколько металлических частей. Им пользуются, когда необходимо вбить широкий и высокий столб. Такое приспособление вы можете сделать своими руками.

Для этого понадобится метровая труба, чтобы она по внутреннему диаметру была больше самого столба и, чтобы можно было надеть ее на трубу. Берете толстый металлический лист и вырезаете форму наподобие диаметра трубы, завариваете ею конец трубы.

Чертеж бабки для забивания столбов

Конец трубы должен быть приварен с какими-то тяжелыми предметами, чтобы бабка имела вес до 30 кг. Сделайте две ручки с рукоятками, длиной по метру и обмотайте их изолентой, чтобы удобней было с ними работать. Когда установите столб в нужном месте, наденьте на него бабку. При помощи рукояток вам необходимо поднять конструкцию и с усилием опустить вниз.

Поможет и тренога, которую поставьте над столбом. На верхушку ее приварите блок. Этот блок с использованием каната облегчит забивание основания для забора. Принцип работы простой: вы поднимаете как можно выше блок и с усилием опускаете вниз. Запомните, что такое народное приспособление должно иметь диаметр больше, чем столб.

Копры для забивания основ для заборов

Здесь используется принцип, когда при ударе у приспособления нет пружин и прочих механизмов, которые бы препятствовали движению молота. Это специальное устройство — копер, при помощи которого производится серия ударов.

Такая конструкция упрощает и ускоряет забивание столбов. Машина копер помогает поднимать и устанавливать опоры на место погружения. Копер вы можете использовать как самоходный, так и несамоходный, ручной.

Зафиксировав один столб, копер передвигают на следующую рабочую точку. Такой аппарат, как копер, может производить и демонтаж столбов, прошедших бетонирование. Получается, что в очень короткие сроки можно переделать забор, используя такой агрегат, как копер.

Почему стоит забивать столбы?

Забивание опорных конструкций по сравнению с ввинчиванием и бетонированием отличается меньшей надежностью. Работы экономят время и сокращают количество стройматериалов. Забивать столбы рекомендуют в нескольких случаях:

• при создании легкой конструкции, предназначенной для декора;
• при не долгосрочном использовании ограды. Прочные, эксплуатирующиеся на протяжении длительного времени изделия нужно бетонировать;
• при определенных разновидностях почв. Столбы забивают на песчаниках, глинистых или торфяных грунтах.

В плотных почвах с устойчивым составом и равномерным рельефом элементы опорного каркаса бетонируют.

Монтаж столбов: специальные приспособления

При забивании столбов ограждения экономится время и расход материалов, кроме того, этот процесс требует меньше усилий, чем бетонирование. Основным инструментом здесь является устройство для забивания столбов, которое позволяет заглубить несущие опоры не только быстро, но и максимально ровно. Такие устройства могут быть заводскими, автоматизированными, или самодельными, собрать которые под силу даже не слишком опытному мастеру.

Процесс забивания столба

Какие столбы можно забивать

Поскольку несущие столбы для ограждений имеют разный диаметр, высоту, и выполняются из разных материалов, нужно точно знать, какие из них можно забивать, а какие только вкапывают и бетонируют. Нельзя забивать столбы, если забор очень высокий и имеет большой вес. Даже глубокое вбивание опор не обеспечит максимальной надежности, и забор со временем поведет. Также нельзя забивать столбы из бетона и асбестоцементные трубы, так как эти материалы при ударах разрушаются. Дерево тоже не имеет необходимой прочности, поэтому вбивают деревянные столбики достаточно редко, и только в грунт средней плотности.

Идеальными для забивания считаются металлические столбы диаметром от 40до 150мм и толщиной стали от 3мм. Это могут быть как круглые, так и профильные трубы, но круглые забивать все-таки удобнее. Итак, если почва устойчивая и плотная, забор не превышает 2 метров в высоту, а обшивка легкая – столбы можно не вкапывать, а забивать. Также подходит такой способ заглубления, если ограждение временное.

Заводские устройства для забивания

Сейчас существует множество приспособлений для забивания столбов – от гидравлических молотов до габаритных автоматических коперов, устанавливающихся на тракторы. Как правило, громоздкую технику используют на предприятиях для установки промышленных ограждений, в частном строительстве более оправданно применение компактных гидравлических молотков. Большинство моделей позволяют быстро забить даже опоры большого диаметра, при этом расход масла будет достаточно экономным.

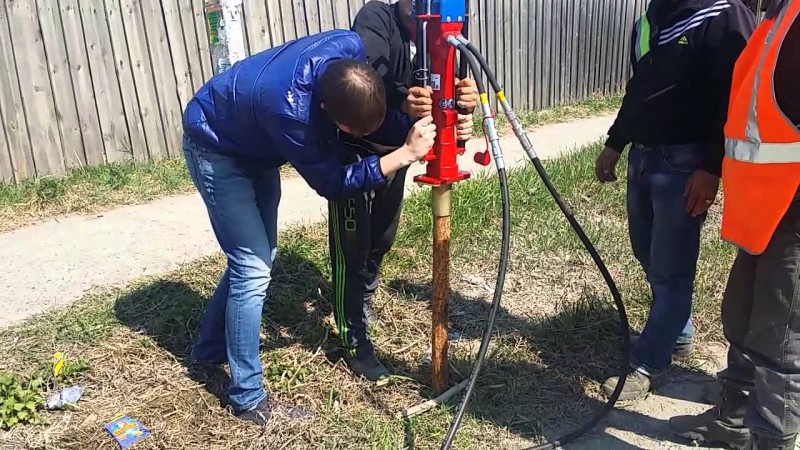

Гидравлическая установка для забивания

К недостаткам такого оборудования относится высокая стоимость самих устройств, и необходимость наличия передвижной гидростанции. Кроме того, при работе данные устройства издают громкий шум, что также нравится не всем.

Забивание столбов с помощью техники

Изготовить приспособление для забивки стоек можно своими силами. Используя подручные материалы, достаточно просто собрать необходимое устройство, которое в народе именуется «бабой» или «бабкой». Итак, для ее изготовления понадобится следующее:

• сварочный аппарат,
• кувалда,
• отрезок стальной трубы,
• обрезки металла,
• стальная пластина большой толщины,
• металлические прутья,
• тренога,
• крепкий трос и блок,
• лобзик по металлу.

Основным элементом такого устройства является отрезок трубы длиной 1 метр и диаметром немного больше диаметра опоры. Эта труба должна с легкостью надеваться на столб, иначе процесс забивания усложнится. С одной стороны трубу заваривают, используя круг, вырезанный из стальной пластины. Сверху наваривают обрезки металла для утяжеления устройства. Чтобы столбы забивать было удобно, вес конструкции должен превышать 10 килограммов.

Иногда этих материалов недостаточно, и конструкция получается очень легкой. В таких случаях круг из пластины приваривают не сверху трубы, а изнутри, немного отступив от края. Получившееся пространство заливают растопленным свинцом, который можно взять из пришедшего в негодность аккумулятора. Как правило, после этого устройство набирает нужный вес, и позволяет без больших усилий заглубить столбы.

Принцип работы «бабы»

Для поднятия и опускания конструкции нужны ручки – их делают из двух стальных прутов, согнутых на концах под прямым углом. Пруты приваривают вертикально по сторонам трубы так, чтобы они выступали за нижний край примерно на полметра. Согнутые части обматывают изолентой для большего комфорта. В отдельных случаях приваривают не две, а четыре ручки. Готовую конструкцию одевают на столб, за ручки приподнимают на полметра и с усилием опускают обратно.

Забивание столбов самодельным устройством

Поскольку «баба» получается весьма тяжелой, необходимо закрепить ее на треноге, чтобы поднимать не вручную, а с помощью блока и троса. Тренога устанавливается над столбом, к ней крепится блок. Сверху на устройство приваривают прочный крючок из металлического прута, после чего продевают сквозь крючок и блок стальной трос. Трос также можно заменить металлической цепью или прочным канатом. С помощью этого приспособления поднимать «бабу» гораздо удобнее. При таком способе заглубления опора вбивается строго по вертикали и не требует подпорок.

Как подобрать оптимальное сечение столбиков ограждений

Квалифицированный подход к решению задач по выбору размеров опорных колонн в поперечном сечении определяет прочность несущих стоек и устойчивость смонтированной ограды.

Доступный и удобный материал-древесина

Размеры профиля заборных стоек зависят от используемого для их изготовления стройматериала:

• деревянные брусья, изготовленные из древесины хвойных пород, выполняют с квадратным или прямоугольным сечением. Для обеспечения устойчивости заборной ограды, размеры деревянной опоры в поперечном сечении составляют 10х10 см или 8х10 см. Применяются также стойки круглого сечения, диаметр которых составляет 100-150 мм. Использование бревен или необработанного кругляка увеличенного диаметра целесообразно при увеличенной массе заборных секций. Использование стоек из древесины с повышенной концентрацией смол повышает долговечность опор и их устойчивость к воздействию влаги;
• металлопрофиль, применяемый для изготовления опорных конструкций, представлен в расширенном ассортименте и имеет различные габариты сечения. Форма профиля опорных элементов, длина стоек, а также размер стенки определяются высотой ограды и весом заборной секции. Стальные трубы прямоугольного сечения широко применяют в качестве опор для забора. Размеры профиля 40х60 мм при высоте прямоугольной трубы 2,5 м подойдут для заборов из металла или древесины. С уменьшением высоты опоры изменяется размер профиля, который может составлять 40х40 мм. Применяют также трубы с круглым сечением диаметром 60 мм и более.

Способы монтажа стержней

Установка свай производиться несколькими способами: вбивание в грунт, забунтовка или бетонирование. Простым и доступным методом считается заколачивание несущих элементов в землю.
Методика забивания столбов для забора насчитывает три различных способа:

1. при помощи кувалды;
2. с использованием «бабки»;
3. с применением копра.

Перед установкой нужно отметить места для будущих опор ограждения, учитывая, что расстояние между ними должно быть 2-3 м.

Забивание кувалдой

При помощи кувалды обустраивают невысокие ограждения на опорных столбах длиной до 1,5 м. В процессе забивания применяется деревянная прокладка между инструментом и стержнем. Забивающий опору человек, должен находиться над верхним краем столба, чтобы иметь возможность для удара и размаха.
Прием вбивания при помощи кувалды – трудоемкий и требует большой физической силы. При использовании данного метода для установки свай, есть риск перекоса. Рекомендуется выполнять работу вдвоем: один придерживает трубу в вертикальном положении, второй забивает. Положение опорных элементов проверяется уровнем на каждом этапе монтажа.

Установка с использованием «бабки»

«Бабка» — самодельный механизм для забивания столбов в землю. Подходит для установки несущих элементов длиною до 3 м. изготовить инструмент можно следующим образом:

1. Берется труба длиной 1 м. Ее диаметр должен быть больше опоры, которая будет устанавливаться. Это необходимо для того, чтобы стержень свободно одевался на механизм.
2. На один конец механизма приваривается металлический круг и добавляются дополнительные элементы (обрезки металла, свинец) для утяжеления. Масса должна быть от 10-30 кг, что облегчит процесс вбивания в почву.
3. Для удобства в работе к противоположному концу «бабки» присоединяются стальные ручки длиной до 1,5 м.

В намеченное место устанавливается несущий элемент и на него надевается «бабка». За ручки механизм приподнимается вверх и с силой резко опускается. Во время удара труба скользит и за счет утяжеления вгоняется в почву. Механизм вбивания позволяет добиться точного нанесения ударов и разместить вертикально опру.

Монтаж при помощи копра

Копер – специальное устройство, позволяющее без усилия вбить опорный столб в землю или вытянуть его из нее. Чаще всего применяется в монтаже и демонтаже заборов.
Принцип работы копровой установки заключается в следующем: прибор поднимает сваю, подносит к нужному месту и с силой загоняет ее в грунт. Погружение опорных элементов выполняется тремя методами:

• ударное погружение;
• вибропогружение;
• виброзабой.

Строительная установка бывает ручной, несамоходной и самоходной. Для установки ограждающих конструкций применяется техника ручного типа. Для создания базового фундамента зданий используется более профессиональные модификации, позволяющие за короткое время сделать работу.

Как сделать своими руками колодец абиссинского типа?

Что понадобится для установки?

Комплект включает в себя иглу, трубы, насос и соединительные муфты. Игла представляет собой перфорированную трубу, на конце которой расположен наконечник (его присоединяют с помощью сварки или просто привинчивают). Он может по форме напоминать конус или пирамиду, но так или иначе его размеры должны немного превосходить трубу. Диаметр отверстий составляет 3-10 миллиметров, расположены они по отношению к друг другу в шахматном порядке на дистанции порядка 5 сантиметров. При этом перфорированная область иглы не должна находиться рядом с ее концами – рекомендуется соблюдать расстояние 15 и более сантиметров.

Также стоит отметить, что перфорированный участок иглы необходимо завернуть в фильтр для абиссинского колодца своими руками, представляющий собой мелкую сетку, выполненную из проволоки диаметром 0,25 миллиметров и нержавеющей стали высокого качества. Чем более качественная сталь будет использоваться, тем дольше прослужит игла. Фильтр припаивается к поверхности иглы.

Комплект для колодца

Также для абиссинского колодца понадобятся газовые трубы с толстыми стенками, диаметр которых равен обычно 0,75-1,5 дюймов. Соединение данных труб, длина которых составляет 2, 1,5 или 1 метр, выполняется посредством резьбы, размещенной снаружи, и соединительных муфт. Комплект может состоять из различных по длине труб: сперва выполняют забивание более длинных, а затем задействуются короткие.

Инструменты для забивки иглы

Абиссинский колодец своими руками может делаться посредством забивания иглы или бурения. В данной статье будет описан первый метод как самый простой и экономный, ведь бурение абиссинского колодца требует специального оборудования и бригады мастеров, что выльется в дополнительные финансовые вложения.

Забиваться колодец может двумя способами:

Баба представляет собой тяжеловесный цилиндр со сквозной полостью, обладающей диаметром немного превышающим внешний диаметр труб, таким образом, чтобы баба надевалась на колонну труб. Выполняется накручивание соединительной муфты на верхний конец иглы и присоединение первой трубы. После этого на соединительной муфте располагают подбабок (крупная шайба большой толщины) и бьют бабой. Баба движется вверх и вниз по трубе, выполняющей роль направляющей.

Данный способ предельно прост, но он имеет недостаток – вследствие того, что удары бабой создают механическое давление на трубные соединения, они могут не выдержать нагрузок и сломаться. Этого нельзя допускать — соединения должны быть полностью герметичны, поскольку для подачи воды конструкция оснащается поверхностным насосом, функция которого состоит в том, чтобы высасывать воду из колодца, и если в каком-то месте в скважину будет проникать воздух, то ничего не выйдет. Насос будет бессилен.

Существует и другая технология изготовления колодца своими руками – забивание штангой. Штангой в данном случае называют пруток, перемещающийся с помощью троса внутри колонны труб и наносящий удары непосредственно по наконечнику иглы, а не по верхушке всей колонны, как это делается, если используют бабу. Что касается герметичности, то забивание штангой более приемлемо – оно значительно слабее воздействует на трубы, поэтому можно практически не беспокоиться о том, что герметичность будет нарушена.

Забивание рекомендуется начинать с длинных труб – во-первых, так будет быстрее и легче, и во-вторых, после того, как будут пройдены первые 3-5 метров, надо проверить есть ли вода в колодце.

Делается это или за счет опускания вниз колонны труб троса (подойдет также веревка, маленькая трубка), или заливанием вовнутрь воды (по тому, уходит она или нет, можно судить о наличии воды).

Процесс забивания с помощью штанги

Сделать абиссинский колодец самостоятельно несложно, его конструкция очень проста, да и большого количества специальных приспособлений для этого не нужно. Однако нужно будет выделить время на выполнение работ, проявить аккуратность и внимательность, чтобы сделать все мероприятия в соответствии с технологией и в итоге получить правильно работающий колодец.

Источник

Как установить столбы ровно в одну линию?

Для этого необходимо правильно натянуть металлическую проволоку или верёвку (ещё говорят, струну или шнурку), расположив её не в нижней, а в верхней части столбов. Натяжение нужно делать от одной угловой точки до другой, располагая концы на уже установленных столбах. Для большего удобства и контроля можно натянуть струну сразу вверху и внизу. Но этого можно не делать, потому что каждый столб всё равно проверяется по уровню, а место его расположения точно определяется с помощью отвеса.

Если протяжённость забора очень большая, между крайними угловыми точками устанавливают ещё один столб, который поддерживает струну, не давая ей провисать. Для её закрепления на столбе можно прихватить гаечку. В таком случае она не будет сдвигаться, точно показывая идеальную линию.

Бабка для забивания труб и столбов

Опубликованно: 08.02.2014

5 806

Многим садоводам хочется иметь собственную колонку у себя на загородном участке, чтобы не приходилось каждый раз куда-либо бегать за водой. Для установки водонапорной колонки следует сначала сделать скважины и забить трубу в нее. Попробуем разобраться более подробно…

Как забить трубу?

Трубы в землю забиваются разными способами, и самый простой, но достаточно сложный – при помощи кувалды. Чтобы это сделать, следует воткнуть в землю трубу и бить по ней кувалдой, загоняя на нужную глубину. Разумеется, чем глубже будет входить труба, тем сложнее это будет делать. Данным методом можно забивать трубы на глубину не более 3-4 метров.

Для забивания трубы можно использовать штангу  виде металлического прута диаметром 16-22 мм. Этот прут можно наращивать по мере заглубления, поэтому использовать его можно для больших глубин. Этим прутом наносят удары по концу трубы, а на всю поверхность оказывается растягивающая нагрузка, упрощающая процесс.

Третий способ заключен в использовании специальной бабки. Бабка для забивания труб представляет собой особое приспособление, которое оказывает ударную нагрузку на ствол трубы. Бабки бывают с проставкой и отверстием. Для работы нужно использовать подбабок – цанговое соединение, устанавливаемое в любой части трубы, которую требуется загнать в землю

Как загнать в землю столб?

Для установки ограждения или забора сперва следует вбить в землю столбы. Применять особый земляной бур для создания скважин и последующей заливки бетонной смесью не всегда возможно, и не всегда оправдано, поэтому при невысоких требованиях к надежности можно попробовать вбить столбы своими руками.

Для вбивания небольшого столба малого диаметра на глубину до полутора метров вам, так же, как в случае с трубой, понадобится простая кувалда. Столб нужно зафиксировать, воткнув слегка в землю, и начать забивать сперва слабыми ударами, а затем бить изо всех сил, когда столб ровно войдет в грунт.

Использование бабки

Для вбивания широкого и высокого столба необходимо сделать специальный инструмент, называемый бабкой. Нужно взять метровый кусок трубы, внутренний диаметр которой превысит диаметр столба, то есть, чтобы она легко на него наделась.

Из толстого металлического листа следует вырезать круг по диаметру трубы и один конец заварить. К концу следует приварить что-то тяжелое, к примеру, металлические обрезки. Бабка должна достигать по массе 10-30 кг, и чем она тяжелее, тем проще забивать столбы.

Утяжеляем бабку

Бабка может быть утяжелена таким образом: из металлического листа нужно вырезать круг диаметром, соответствующим диаметру трубы, и приварить не к концу, а в паре сантиметров от края с внутренней стороны. Получившуюся чашу необходимо залить расплавленным свинцом из старых аккумуляторов.

Делаем ручки

Из прочного металлического прута надо сделать две ручки метровой длины. Конец прутков загните под прямым углом – это и будут рукоятки. Ручки с обеих сторон приварите к трубе – с противоположной стороны от утяжеления. Ручки нужно делать длинными, чтобы они выступали хотя бы на полметра вниз трубы.

По возможности нужно изготовить ручки переменной длины, чтобы изменять ее при забивании столба. Рукоятки для удобства можно обмотать изолентой.

Забиваем столб бабкой

Установив столб в определенном месте, нужно сверху надеть бабку. Поднимайте конструкцию за рукоятки примерно на полметра, а потом с усилием опускайте вниз. Тяжесть инструмента позволит вгонять столб строго вертикально. Труба будет скользить по столбу, а удар направлен строго по оси.

Для облегчения подъема бабки можно поставить треногу, которая возвысится над верхней точкой столба. На верхушке надо подвесить блок, а к бабке приварить прочный крюк. Взяв прочную цепь или канат, привяжите его к крюку, а затем пропустите через блок. За обратный конец тяните, поднимая бабку, а потом отпускайте. Забивать столбы таким приспособлением очень легко, и процесс не занимает много времени.

Разновидности несущих элементов ограды

Опорные сваи ограждений производятся из различных строительных материалов. Они могут быть выполнены в виде:

• деревянных столбов, обработанных противогнильными пропитками. Срок эксплуатации изделий – не более 30 лет. Опоры из дерева не используют при строительстве высоких заборов;
• металлических труб, покрытых антикоррозийными составами. Они универсальны и подходят для обустройства ограды из штакетника, профлиста или сетки-рабицы;
• бетонных изделий, выполненных в дизайне забора. Оправданы для уравновешивания нагрузки массивных конструкций или создания эффекта респектабельности владений;
• пластиковых современных опор, актуальных для декоративных изгородей.
• кирпичных опорных элементов. Дорогая стоимость строительства компенсируется уникальностью фактуры отделки, прочностью и декоративными возможностями ограды.

Выбирая материал для стержня ограждающей конструкции, необходимо обратить внимание на технические характеристики: способность выдерживать порывы ветра и весовую нагрузку панелей, механические удары и повреждения
