Описание устройств для заточки цепей бензопил

Модели заточных станков для цепей бензопил: мощность свыше 200 Вт

№ 4 — Союз ТСС-60013

Союз ТСС-60013

Этот станок — настоящая находка для того, кому часто требуется затачивать цепи для бензопил. Он мощный, надежный и стоит совсем недорого. К тому же его просто отрегулировать и удобно использовать.

Мощность именно этого варианта составляет 220 Вт, частота вращения круга — 7500 об/мин. На нее можно установить круг диаметром 10 см, а посадочный диаметр равен 10 мм. Устройство оснащено удобными и очень простыми регулировочными механизмами и позволяет легко задать нужные параметры, идеально подходящие для затачивания конкретного изделия. При желании станок можно надежно закрепить на верстаке или в другом месте.

Пользователи, успевшие попользоваться этой моделью, пишут, что ее легко и просто настроить. Она не сильно шумит, не займет много места, стоит дешево и справляется со своей задачей на все 100. Но качество сборки оставляет желать лучшего. Стоимость начинается от 2100 рублей. Рекомендована к покупке.

Плюсы

• низкая стоимость
• большая мощность
• простота настройки
• компактность
• симпатичный внешний вид
• отлично точит

Минусы

не лучшее качество сборки

Цены на заточной станок Союз ТСС-60013

Союз ТСС-60013

№ 3 — Champion C2001

Champion C2001

Станок бытового типа в средней ценовой категории. Он подходит не только для заточки цепей, но пригодится для повышения остроты и других режущих предметов. Он активно используется в быту.

Мощность — 230 Вт, диаметр круга, используемого для точения — 145 мм, посадочный — 22,2 мм. Частота вращения заточного круга составляет 3000 оборотов за одну минуту.

Это «китаец», которого выбирают покупатели за большую мощность. Но он не отличается высоким качеством сборки. Диски, идущие в комплекте, ненадежны, и их сразу стоит менять. В обслуживании прост, двигатель установлен неплохой. Устройство подойдет только для бытового и нечастого использования. Стоимость — почти 7 тысяч рублей.

Плюсы

• хорошие характеристики
• большая мощность
• простое обслуживание
• для использования в быту

Минусы

• дорогой
• не лучшее качество сборки

Цены на заточной станок Champion C2001

Champion C2001

№ 2 — Калибр ЭЗС-220

Калибр ЭЗС-220

Этот точильный станок был создан специально для заточки цепей как для электрических, так и для бензиновых пил. Мощность двигателя устройства 220 Вт, а диаметр заточного круга — 10 см (используется абразивный диск). Частота его вращения составляет 7500 оборотов за одну минуту. Заточный диск легко обработает металл и сделает цепь снова эффективной при распиле дерева. Посадочный диаметр 10 мм.

Конструкция модели продумана до мелочей: надежное основание, обеспечивающее максимум устойчивости, делает его использование безопасным. Также модель можно дополнительно закрепить на верстаке при помощи болтов. Кстати, этот станок оснащен прозрачным защитным экраном — он позволит наблюдать за процессом, но не оказаться обсыпанным стружкой.

Пользователи пишут, что модель действительно без труда справляется с заточкой цепей, очень проста в управлении и дешево стоит. Особого навыка по заточке цепей иметь не нужно, чтобы воспользоваться этим устройством — главное перед этим изучить хотя бы какое-то руководство по использованию. Стоимость — от 2150 рублей.

Плюсы

• есть защитный экран
• хорошо точит цепи
• низкая цена
• простое управление
• надежный

Минусы

• есть вибрация диска
• бытовая, а не профессиональная модель

Цены на заточной станок Калибр ЭЗС-220

Калибр ЭЗС-220

№ 1 —  Вихрь СЗЦ-200

Вихрь СЗЦ-200

Мощный и при этом совсем недорогой вариант на металлическом основании, который отлично справится с задачами по заточке цепей для пил. Мощность двигателя составляет 200 Вт, модель имеет посадочный диаметр 10 мм. А диаметр используемого в работе круга равен 10 см. Частота вращения — 6000 оборотов в минуту.

Легкая, функциональная и надежная модель, которая обойдется покупателю в совсем небольшую сумму. Но подготовить ее к работе непросто, если верить отзывам покупателей. А когда устройство настроено правильно, оно с легкостью заточит и цепи, и напильники, и другие необходимые в быту предметы. К сожалению, покупатели отмечают, что некоторые элементы конструкции люфтят, а также модель нужно немного дорабатывать под себя. В целом, учитывая низкую стоимость, это отличный станок. Стоимость — от 2000 рублей.

Плюсы

• отличное качество заточки
• дешевый
• мощный
• универсальный
• компактный и легкий

Минусы

• требует доработки
• могут быть люфты

Что собой представляют зубья цепи бензопилы

сложная геометрическая форма

Каждый зуб образован двумя резцами, которые находятся под прямым углом относительно друг друга. Первый резец по своему виду напоминает обычный зуб. Основная его задача — выполнение надреза в древесине.

После этого задействуется другой резец, который выполнен в виде буквы Г. Отнюдь не случайно он имеет такую форму, поскольку за счёт своего исполнения он удаляет из древесины стружку и обеспечивает широкий пропил, благодаря чему исключается защемление цепи.

Поэтому от цепи бензопилы и зависит в значительной степени то, насколько легко и качественно будет проходить работа по пилению. Это является веским основанием для того, чтобы рассмотреть её конструкцию более подробно.

Ведь в подавляющем большинстве случаев пильный инструмент начинает хуже пилить из-за того, что цепь уже находится в том состоянии, когда не может справляться с поставленной задачей.

Популярные модели оборудования для заточки пильных цепей

На рынке оборудования для деревообработки в категории профессионального инструмента наиболее популярными считаются модели «Oregon 519789» (США) и «Stihl USG» (Германия).

Модель «Oregon 519789»

В группе станков для бытового использования наиболее популярными являются модели «REZER EG85» (Китай), «SADKO SCS 85Pro» (Словения) и «CHAMPION C2000» (Китай).

«Oregon 519789»

Профессиональный заточной станок обладает современной конструкцией и позволяет выполнять работу в больших объемах с высокой производительностью в условиях мастерской или цеха. С его использованием можно выполнить заточку цепей для любых типов бензопил, толщиной 1,1 – 3,1 мм, шагом 1/4″ — 3/4″ и под тремя углами реза. Станок оснащен механизмом самоцентрирования, а также подсветкой зоны заточки.

Основные технические характеристики «Oregon 519789»:

• напряжение питания — 220В/50Гц;
• электрическая мощность – 0, 214 кВт;
• размеры диска — 145×22,3 мм;
• толщина заточного диска — 3,2/4,7/6,0 мм;
• вес – 6,0 кг.

Модель «Stihl Hos»

«Stihl USG»

Профессиональный станок универсального применения. С его использованием можно точить пильные цепи и диски для кусторезов и прочей режущей техники. Наличие поворотного суппорта расширяет функциональность и удобство использования станка.

Основные технические характеристики «Stihl USG»:

• напряжение питания — 220В/50Гц;
• электрическая мощность – 0,18 кВт;
• размеры диска – 140×22,3 мм;
• вес – 8,8кг.

Самодельное приспособление для заточки цепей бензопил

Из этой статьи Вы узнаете, как быстро заточить цепь бензопилы с помощью самодельного приспособления, которое можно сделать за 5 минут.

Для изготовления самоделки понадобится:

• Шуруповёрт.
• Круглый напильник для заточки цепи.

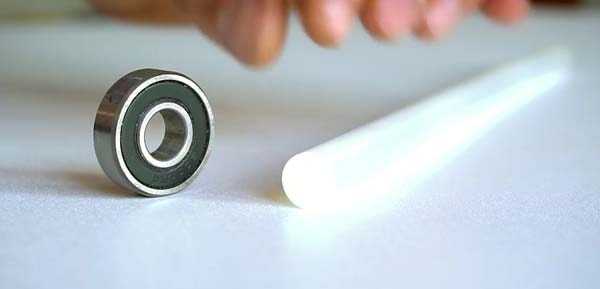

• Подшипник с внутренним диаметром 10 мм.
• Клеевой стержень диаметром 11 мм от термопистолета.

Теперь сам процесс изготовления приспособления.

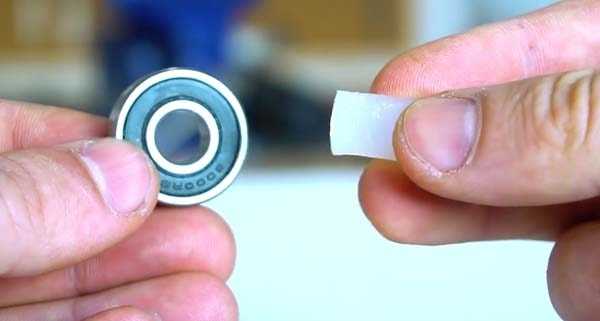

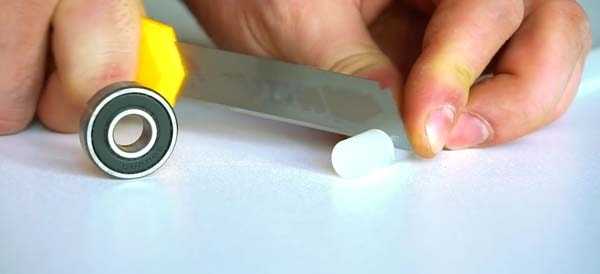

Отрезаем кусок клеевого стержня и вставляем его во внутреннюю обойму подшипника.

Стержень внутри подшипника держится плотно.

Затем нагреваем конец напильника.

И вставляем напильник разогретой стороной в термоклей, точно по центру.

Вставляем напильник в шуруповёрт.

Приступаем к заточке, схема заточки цепи бензопилы показана на рисунке.

Включаем шуруповёрт и совершаем напильником движения по резцу, вперёд-назад.

Вот таким простым приспособлением можно быстро наточить цепь бензопилы.

Рекомендуем посмотреть видео автора, где показано как заточить цепь бензопилы самодельным приспособлением.

Как смазывается цепь

Смазка обеспечивает правильное функционирование инструмента, продлевает срок эксплуатации. В процессе работы цепь трется о шину, нагревается и изнашивается. Для уменьшения степени трения необходимо регулярно проводить смазку цепного механизма.

Изделие смазывается благодаря дозированной подаче масла на шину пилы из расчета количества оборотов двигателя. Отвечает за подачу смазки насос. Для смазки таких агрегатов используется масло с высокими адгезионными качествами. Такие масла обеспечивают равномерное распределение вещества по всей площади шины, даже на высоких оборотах вращения.

Процессу смазки уделяйте должное внимание. Используйте масла, которые не нанесут вреда насосу

Это также обеспечит надежную работу системы самосмазывания. Не смазывается цепь отработанными и отфильтрованными составами, т.к. нарушается способность инструмента работать на высоких оборотах.

Храните оборудование правильно: погружайте изделие в масло.

Как сделать станок самому

Чтобы собрать станок для заточки цепей своими руками, можно воспользоваться ненужными деталями, которые хранятся в гараже или сарае. Для станины подойдут обыкновенные слесарные тиски, к основанию которых крепятся 2 стальные пластины. Это будет направляющая для фиксации пильной гарнитуры, задающая правильный угол наклона. Поджимаются пластины поворотной рукоятью, надёжно удерживая цепь.

Функцию силовой установки может выполнить любой старый электродвигатель мощностью от 85В. На валу крепится шлифовальный диск от болгарки. В идеале двигатель лучше размещать на подвижной станине, что заметно упростит рабочий процесс. Защитный кожух изготавливается из обрезанной пластиковой канистры, устанавливается таким образом, чтобы принимать на себя летящие искры. Для повышения точности выполняемых работ самодельную конструкцию можно оснастить подсветкой: любой лампочкой и светоотражателем автомобильной фары.

Самодельный станок для заточки цепей изготовить несложно, но даже такая элементарная конструкция требует определённых знаний и опыта. Поэтому гораздо эффективнее и безопаснее будет покупка заводской модели.

Популярными производителями в этой области считаются компании Stihl, Makita, Sadko, Oregon. Есть и российские компании, выпускающие подобный инструмент. Это марки «Вихрь», «Алтай», «Калибр». Некоторые модели станков могут затачивать не только цепи бензопил, но и режущие части другого садового инструмента. Покупать такие приспособления более выгодно, особенно если требуется точить дорогую цепь или оказывать услуги по заточке соседям, знакомым.

Рейтинг заточных станков 2020

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: лучшие масляные компрессоры 2020

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

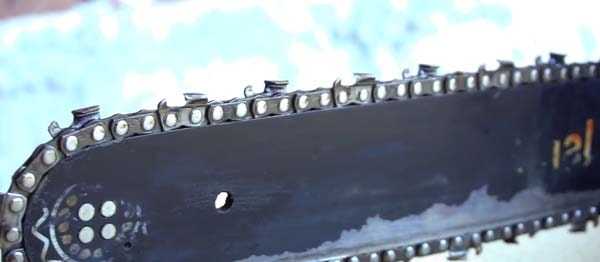

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Watch this video on YouTube

Виды

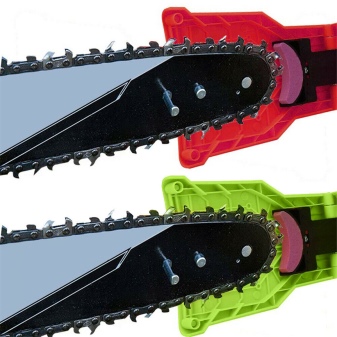

Современные автоматические насадки производятся универсального размера.

Проблема может возникать в связи с неодинаковым диаметром передней шестерни шинки, вызванным различным шагом цепей. Именно этот показатель и является решающим.

Если же все характеристики подобраны верно, насадка легко вернет рабочее состояние цепям.

Главной рабочей частью этого вида насадки является абразивный камень особой изогнутой в виде полумесяца формы.

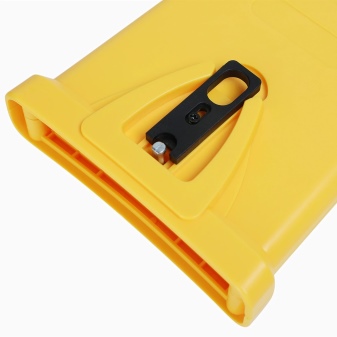

В настоящее время для заточки зубьев цепей используется специальная насадка на дрель, идущая вместе с набором абразивных алмазных головок. Такая алмазная головка предназначается прежде всего для шлифовальных работ, но использование ее для восстановления остроты зубьев дает весьма неплохой результат. Твердости минерального напыления вполне хватает для многократной заточки стальных цепей.

В комплекте идет также платформа со своеобразным транспортиром, необходимым для выбора оптимального угла заточки.

Причины, вызывающие необходимость заточки цепи

Цепь имеет простую конструкцию из звеньев с зубьями. У них непростая геометрическая форма с двумя перпендикулярно расположенными резцами, которые выполняют:

• надрез распиливаемой поверхности;
• удаление стружки, а также обеспечение ширины пропила.

Материалом является сталь с нанесённым сверху хромовым покрытием.

Причины притупления зубьев:

• интенсивная эксплуатация бензопилы;
• попадание металлических предметов;
• неправильная эксплуатация;
• взаимодействие с твёрдыми породами.

Эксплуатация затупленного инструмента небезопасна. Время резки замедляется, расход бензина повышается, а усиление вибрации разрушает корпус.

Заточка цепи для бензопилы

Определить, что цепь пора затачивать можно по нескольким признакам:

1. Малая скорость пильной цепи в процессе работы.
2. Движение цепи в обе стороны.
3. Становится мелкой стружка от распила.

Периодичность затачивания

Определенных промежутков во времени для точки пильной цепи нет, просто желательно подтачивать ее перед началом работ.

Для процесса заточки пильной цепи специальные навыки не нужны, нужно просто уметь работать с обычными слесарными инструментами. Для затачивания цепей нужны специально предназначенные инструменты.

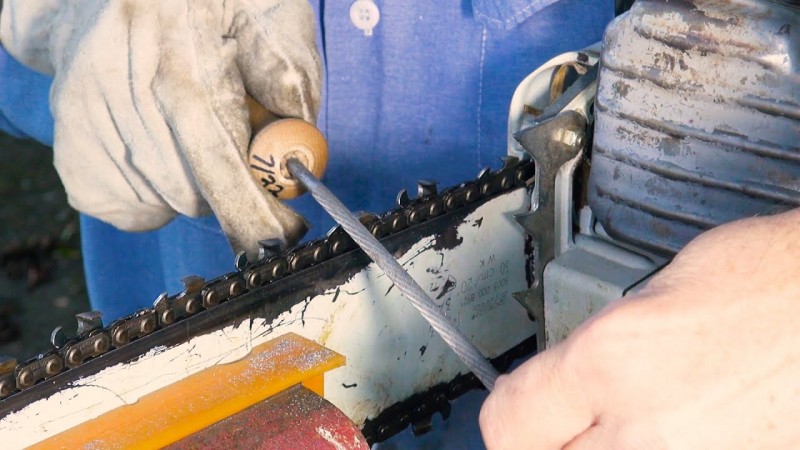

Затачивание при помощи напильников

минимуму денежные затратызаводская насечка,

Для затачивания цепи вам еще понадобится струбцина, для закрепления и фиксирования цепи, ее устанавливают на край верстака и в ней укрепляют цепь.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Заточка с использованием станка

Не все пильные цепи можно заточить с применением напильника, это бывает, когда цепь теряет формы режущих граней, а использование напильника в этом случае ведет к потере большого количества времени. Поэтому в подобных ситуациях и оправдано применение станков для заточки цепей бензопил.

Существуют станки с электроприводом и ручным приводом в них используются либо точильный камень, либо заточный круг.

Для работы на электрическом станке сначала ослабьте винт, которым зажимается цепь, вставьте ее в направляющий паз. С таким расчетом чтобы зубья были расположены по направлению к точильному кругу. После установки требуемого угла можно производить затачивание.

Для работы на ручном точильном станке необходимо установить нужный угол затачивания, он определяется по самому затупленному зубчику в цепи.

При заточке не стачивайте зубья слишком сильно, цепь может стать меньшей прочности от нагрева и время ее эксплуатации уменьшится.

Преимущества этого способа в том, что при заточке вы добиваетесь более точных результатов, но и теряете много время и сил.

При применении для заточки автоматического станка вы не только качественно и точно заточите цепь, но и ускорите процесс без траты своих сил.

Станок изготовлен в виде небольшой прямоугольной коробки с точильным кругом. Вам нужно только вставить цепь закрепить ее и включить станок. И цепь начнет крутиться и сама затачиваться о камень.

Заточка с помощью болгарки

Для применения в качестве точильного агрегата болгарки необходимо иметь некоторый опыт по работе с ней иначе можно легко испортить цепь. Так что, если у вас не имеется опыта работы с болгаркой, то лучше воспользуйтесь другими способами. Но этот метод имеет и некоторые преимущества:

1. Не нужно во время заточки снимать пильную цепь с бензопилы.
2. Для затачивания используется уже пользованный диск для резки металла толщиной 2−2,5 мм.
3. При заточке угол выбирается по вашему усмотрению и опыту.
4. При правильном затачивании этим способом цепь можно точить до 10 раз.
5. Метод не требует больших финансовых трат и потери времени.

Единственный недостаток в том, что необходимо набраться опыта и умения потренировавшись на испорченной цепи.

Обзор отзывов

Из представленного на современном рынке оборудования большой популярностью пользуются точильные станки STIHL. По многочисленным отзывам, они не демонстрируют высокого уровня шума, прекрасно справляются с поставленной задачей, радуют качеством сборки. Из недостатков – высокая стоимость некоторых моделей.

Из отечественных производителей больше всего положительных отзывов заслужила техника Oregon. Уровень шума допустимый. Пользователи с радостью делятся своими успехами по осваиванию станка, говорят о простоте конструкции и удобстве. Это один из тех вариантов, который сочетает в себе доступную стоимость и высокое качество сборки.

Как сделать станок своими руками, смотрите в видео.

Особенности ухода и обслуживания пильных гарнитур

Срок службы съемного оборудования в равной степени зависит от качества материала, особенностей конструкции системы смазки, квалификации рабочего и обслуживающего персонала.

В процессе работы рекомендуется периодически проверять натяжение пильной цепи, подачу цепного масла в рабочую зону распила. Категорически не рекомендована заправка системы отработкой и дешевыми масляными суррогатами.

Интенсивность износа цепи и шины резко повышается при чрезмерном натяжении, попадании в гарнитуру песка и других абразивных материалов, плохом состоянии венца ведущей звездочки. Испортить новую цепь без всякой возможности восстановления может своевременно не обнаруженный в древесине гвоздь.

После работы гарнитуру необходимо очистить от опилок, при длительных перерывах в работе демонтировать, смазать и хранить в сухом месте.

Как заводить бензопилы с клапаном декомпрессии

Перед запуском бензопилы Stihl, на которой установлен декомпрессионный клапан, необходимо включить его. Следует отметить, что пила Stihl 250 не имеет декомпрессионного клапана.

После первой вспышки клапан вернется к нормальной работе; соответственно, после того, как рычаг управления двигателем находится в положении заслонки на открытом воздухе и запуск продолжается, декомпрессионный клапан должен быть снова нажат.

Схематично работа клапана показана на рисунке ниже.

Фактически, клапан не запускается быстрее, он просто упрощает процесс и делает его более комфортным, потому что во время запуска человеку придется приложить гораздо меньше усилий.
