Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Содержание:

Функциональные возможности и особенности систем вентиляции

Вне зависимости от конфигурации оборудования основной задачей является поддержание оптимального состава воздуха в жилье и удаление неприятных запахов. Определить, какой способ в конкретном случае будет лучшим, можно по нескольким критериям. Рассчитывается система исходя из объема дома. Точки воздухообмена лучше делать там, где имеется источник загрязнения или нужно решение проблемы избыточного количества влаги в помещениях с повышенной влажностью. Там в первую очередь необходимо обеспечить тягу. В силу конструктивных особенностей естественный и принудительный оборот воздуха отличаются по производительности.

Самостоятельно правильно рассчитать мощность системы трудно. Для этого нужны специальные приборы и знания. Типовые значения при проверке производительности вентиляционной системы обозначены в требованиях для данных конструкций:

  • Квартиры и отдельные комнаты — от 100 до 500 м3 в час;
  • Загородные дома, дачи, коттеджи — от 500 до 2000 м3 в час;
  • Административные, общественные, торговые помещения, офисы — от 1000 до 10 000 м3 в час;
  • На производственных предприятиях действуют отраслевые нормы, и значения производительности могут в разы превышать аналогичные показатели для жилых и общественных зданий. После установки вентиляция тестируется на производительность.

Владельцы частных домов часто ориентируются на собственные ощущения. Однако назвать это субъективным способом определения производительности не совсем корректно

Если человек в собственном жилье чувствует дискомфорт, то поводом обратить внимание на систему вентиляции могут стать следующие причины:

  • Головная боль;
  • Плохое самочувствие;
  • Неприятные запахи;
  • Влажность;
  • Неполноценный отдых и некрепкий сон.

При реализации проекта разумно использовать современные возможности по формированию эффективной, производительной системы вентиляции, которая гарантирует понижение концентрации опасных газов, избавит от пыли и взвеси. Функциональность заметно возрастает, если правильно смонтировать маршрут воздуховода и отводов от него. Диаметр труб должен соответствовать норме. Желательно установить регулирующие устройства, для дозирования количества поступающего воздуха в дом.

Повышает эффективность система автоматизации. Так контроль над всеми показателями поможет поддерживать нужный баланс по всем значениям. Например, происходит вымораживание влаги зимой, когда наступают сильные морозы. Воздух в помещение и так обычно пересушен, и недостаток воды сказывается на состоянии. Корректируется состав принудительным увлажнением. Небольшие затраты окупаются меньшими  расходами на отопление, а главное приток свежего воздуха в помещение способствует здоровой и комфортной атмосферой в доме.

Естественная и механическая вентиляция

Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

Другие публикации TopClimat.ru по теме
Вентиляция квартиры
Из чего состоит система вентиляции

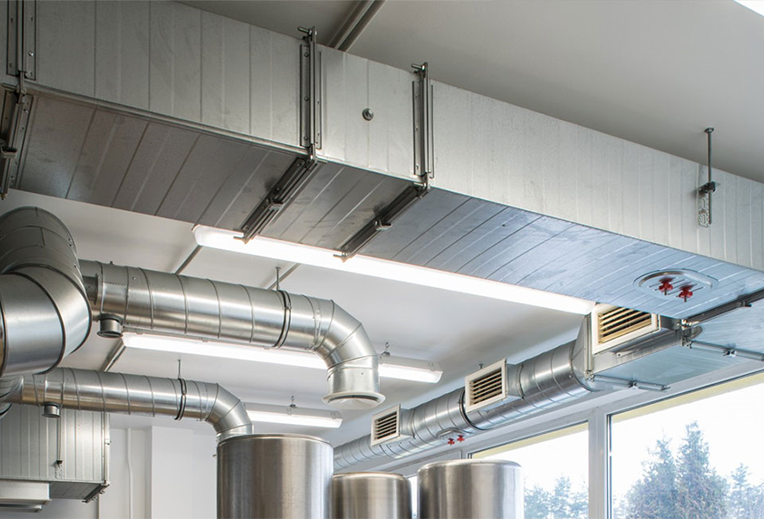

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену приточные клапаны, через которые, за счёт разницы давления и температуры, будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

Расчет вентиляции горячего цеха

Расчет производится с учетом следующих критериев:

  • тип установленной техники для готовки;
  • тип зонта, высота размещения над рабочей поверхностью;
  • наличие-отсутствие краевых завес;
  • тип пищи, которую планируется готовить;
  • направление воздухопотоков внутри кухни.

Методы расчета:

Метод кратностей воздухообмена

Используется как дополнительный способ, так как показывает приблизительные результаты. Основывается на немецкой методике VDI52, согласно которой кратность воздухообмена зависит от высоты потолка. Мощность, тип тепловой техники в расчет не принимаются. При этом кратность вытяжки всегда больше кратности воздухопритока.

Для кухни высотой 3-4 м кратность притока составляет 20 в час, вытяжки – 30. При высоте потолков 4-6 м приток – 15, кратность вытяжки – 20. Высота более 6 м: приток – 10, вытяжка – 15.

Метод скорости всасывания

Принимает во внимание скорость, с которой затягивается отработанный воздух с частицами жира, гари, запахами. В расчете участвует горячий поток между верхним краем рабочей поверхности (например, плиты) и нижним краем вытяжки

Стороны примыкания к стене не учитываются.

Средняя скорость движения составляет 0,3 м/с (для мармита – 0,2 м/с, фритюрницы – 0,5 м/с). При этом вытяжной край должен выступать над свободным краем рабочей поверхности на 150-300 мм.

Данный способ применяется для стандартных вытяжек. Является проверочным методом при использовании других схем расчета. Тем не менее прост, с его помощью можно рассчитать эффективное тепло-, дымоудаление, отведение гари.

Метод мощности оборудования

Также определяется нормативами немецкого VDI 52. Расчет вентиляции в горячем цехе основывается на удельном тепловыделении техники (явном и скрытом), которое приходится на 1 кВт потребляемой мощности.

Плюсом методики является учет особенностей типа используемого оборудования. Минус – устаревшие данные о значениях явной-скрытой теплоты кухонной техники, которые необходимо дополнительно проверять.

Основываясь на методике, были составлены таблицы расхода удаляемого воздуха для типов техники, используемой при готовке пищи, а также таблицы коэффициента одновременности, учитывающего несинхронную работу тепловой техники.

Расчеты производятся согласно данным из таблиц: потребляемая мощность умножается на показатель удельной теплоты и на коэффициент одновременности. Применяется наиболее часто.

Метод типа оборудования

Расход отводимого воздуха определяется для каждого оборудования отдельно, затем показатели суммируются. Недостатком является учет лишь площади техники тепловой обработки, а мощность не учитывается.

Последние три методики позволяют вычислять расход воздуха для стандартных вытяжных зонтов. Для фильтрующих потолков показатели необходимо уменьшить на 20-25%, приточно-вытяжных зонтов – на 30-40%. Пример расчета по вентиляции любого кухонного помещения покажет, что методика кратностей более из всех приблизительна, не учитывает факторов, касающихся непосредственно техники.

Варианты систем вентиляции для квартиры

Одним из решений в данной ситуации является установка приточной вентиляции. Из каких вариантов в этом случае предстоит выбирать?

Канальная система приточной вентиляции для квартиры – это инженерный комплекс, который способен обеспечить принудительный (с помощью вентилятора) приток, фильтрацию, подогрев и вывод воздушных масс. В состав канальной вентиляции обычно входят вентиляторы в комплекте с глушителем, гофрированные трубы, блоки фильтрации, рекуператор/нагреватель. Воздуховоды, как правило, монтируются над потолком, а само оборудование – на балконе или лоджии. Этот вариант – один из лучших, практически бесшумный и комплексный.

Вместе с тем это дорогое удовольствие – вместе с монтажом такая «приточка» обойдется в среднем в 300 000-500 000 рублей для квартиры площадью от 90 кв.м. Не подходит для типового жилья в многоэтажках с высотой потолков 265 – 275 см и общей площадью менее 100 квадратных метров. Также требует ежегодное полноценное обслуживание и чистку воздуховодов.

Вариант второй: монтаж вентиляционных клапанов

Приток воздуха с улицы в этом случае обеспечивается через специальные клапаны, которые врезаются в профиль стеклопакета пластикового окна. Этот вариант требует замены стеклопакета на стекло с подготовленным отверстием. Есть и альтернатива – можно поискать в продаже специальные окна с уже встроенными вентиляционными клапанами. Цена вопроса – около 40 000 рублей за одно стандартное окно.

Вариант третий: бесканальные «приточки»

Бесканальные вентсистемы – это разновидность вентиляционного оборудования, которое лишено воздуховодов. Оно обеспечивает приток воздуха через сквозное отверстие в смежной с улицей стене. Такие «приточки» разделяются по способу подачи:

  • пассивные (воздушный поток попадает в квартиру «самотёком», за счет разницы давлений);
  • принудительные (оснащенные встроенным электрическим вентилятором и подогревом).

Примером пассивной бесканальной вентиляции является приточный клапан – пластиковая трубка с теплоизоляцией и шумоизоляцией. Вставляется в отверстие, которое бурится в стене.

Активная «приточка» – это устройство, оснащенное вентилятором и фильтром (или комплексом фильтров). Монтируется на внешнюю стену.

Как повысить качество работы вентиляции

Открытые форточки

Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.

Проветривание при помощи окон

Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.

При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.

Приточные клапаны

Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.

Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.

Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.

Вытяжные вентиляторы

В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.

Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.

Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.

На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).

Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.

Приточно-вытяжная вентиляция

Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.

Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

  1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
  2. Сборка каналов воздухоотвода.
  3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
  4. Запуск и наладка.
  5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

  1. Вход свежего воздуха монтируется в нижней части дома.
  2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
  3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
  4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
  5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
  6. Выход нужно устраивать в верхней части стены и дома.
  7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
  8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
  9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

  • очистительный фильтр;
  • калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
  • вентилятор;
  • рекуператор;
  • кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

  1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
  2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
  3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

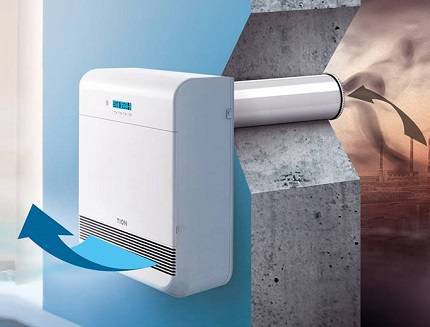

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

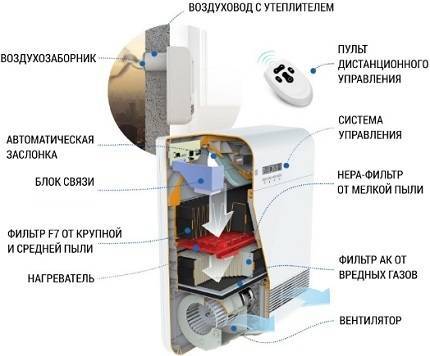

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

  1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
  2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
  3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
  4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
  5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Кондиционеры с подачей свежего воздуха

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

  • поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
  • на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

  1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
  2. Уличные воздушные потоки смешиваются с комнатным воздухом.
  3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать

Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

  • L=Мв/ (Упом-Уп), где:
  • L- это объём необходимого чистого воздуха;
  • Мв – масса вредных веществ, что выделяются;
  • Упом – удельная концентрация элемента;
  • Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
