Электропроект квартиры своими руками – содержание

Что должно входить, а вернее, какую информацию должен содержать электропроект квартиры.

Электропроект квартиры должен быть такой, чтобы взглянув на него, было понятно, без лишних расчетов, что делать и чем делать электропроводку в квартире. А именно:

• На проекте должны быть обозначены все розетки и точки освещения квартиры;
• Должны быть указаны высота розеток от пола, высота выключателей от пола и привязка розеток к периметру комнаты;
• Должно быть указано разбиение электропроводки на группы. Для каждой группы электропроводки должны быть указаны номиналы и типы аппаратов  защиты (автоматы защиты, УЗО или дифференциальные автоматы);
• Необходимо, указать сечение и марки электрических кабелей для электропроводки;
• Нужно пометить тип электропроводки (скрытая проводка или открытая проводка), способ монтажа (в полу, в стенах, в потолке) и защиту кабелей при монтаже  (в трубе, в гофре электротехнической, без защиты).

Этой информации будет достаточно, чтобы любой электрик сделал Вам монтаж электропроводки квартиры или вы сами, своими руками выполнили все работы по электрике. Также этот электропроект квартиры пригодится в дальнейшем, как памятка, чтобы не забыть, где проходит проводка квартиры.

Топливные генераторные установки

Резервным источником электроэнергии могут стать генераторы, работающие на жидком или газообразном топливе (бензин, дизтопливо, газ).

Здесь все просто: установка состоит из двигателя внутреннего сгорания и генератора. Двигатель вращает ротор, и генератор вырабатывает энергию.

Полностью автономной такую систему назвать нельзя, все-таки необходимо топливо, которое еще и дорожает постоянно. Но как резервный источник электроэнергии такие генераторные установки являются самыми оптимальными.

В случае, когда пасмурная погода стоит уже несколько дней или же наблюдается безветрие, всегда можно запустить генераторную установку для восполнения заряда батарей.

Из положительных качеств генераторных установок, работающих от топлива, отмечается постоянная доступность электроэнергии, такие установки сравнительно дешевые, они обеспечивают хороший выход энергии.

К недостаткам же их относится потребность в топливе, что обеспечивает постоянные затраты. Такие установки не могут работать длительный период, а двигатели внутреннего сгорания требуют технического обслуживания.

Также для использования генераторных установок необходимо отведение отдельного помещения и организацию отвода выхлопных газов, ну и, естественно, ни о какой экологичности и речи быть не может.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать автоматический выключатель

Этапы работ:

Все работы по обеспечению объекта системой электроснабжения состоят их последовательных этапов, каждый их которых имеет огромное значение для конечного результата. Они выглядят следующим образом:

• подготовительные работы;
• разработка проектной документации;
• согласование проекта в надзорных органах;
• проведение электромонтажных работ;
• пуско-наладочные работы и сдача объекта.

Проведение подготовительных работ позволяет снизить временные и финансовые затраты

Так как на этом этапе выявляются все проблемные участки, которые устраняются, и впоследствии не смогут влиять на ход монтажа. Кроме того во время подготовительных работ определяется объем расходных материалов, что дает возможность заказчику сразу узнать конечную стоимость. Во время этапа проектирования разрабатывается техническая документация на основе пожеланий заказчика и особенностей объекта.

На этапе согласование происходит оформление документации в соответствии с действующими нормативами и передача ее в надзорный орган для получения разрешения. При обнаружении несоответствий, проект корректируется. В основном на этот этап уходит не более 3 недель.

На этапе проведения электромонтажных работ происходит монтаж всех линий проводки и установка оборудования в точном соответствии с разработанным проектом. На этапе пусконаладочных работ и сдачи объекта происходит испытательный запуск оборудования.

Если нарушений в его функционировании не выявляется, то составляется технический паспорт. После этого происходит проверка объекта сотрудниками Ростехнадзора, которые и выдают разрешение на его эксплуатацию.

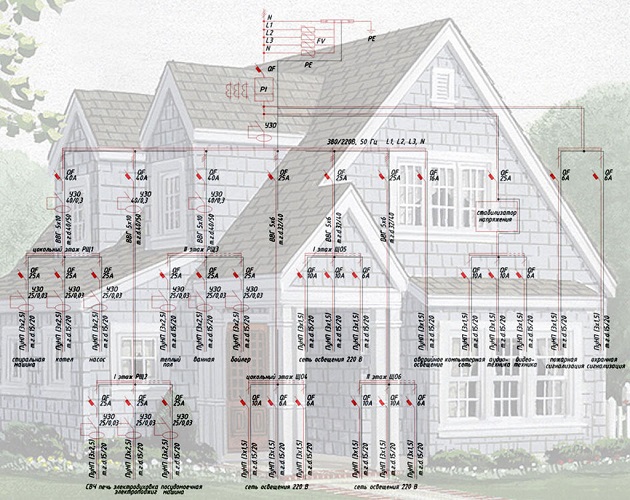

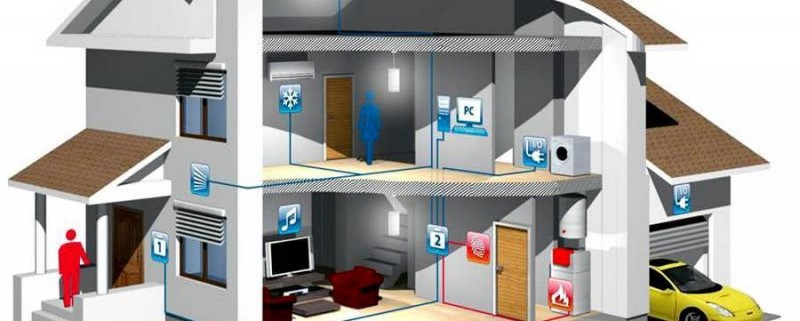

Схема электросети дома

Подключение СИП к дому

В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

• Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
• После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
• Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

• при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
• в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
• при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели

Важной их характеристикой является поперечное сечение

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Проект электрики дома. Что в него входит?

Продумать электропроводку в доме и квартире, с учетом:

1. использования электричества для работы одновременно нескольких видов техники;
2. без необходимости ограничения подключений к сети и подзарядки устройств;
3. удобного размещения розеток и правильного их количества на каждую комнату.

можно только при помощи расчетов потребляемой мощности и грамотно составленного электропроекта.

При выполнении работ с электрикой, важно знать положение всех элементов электросистемы дома и схемы пролегания проводки внутри стен. Это нужно хотя бы потому, чтобы в процессе перепланировки, ремонта не задеть важные коммуникации. Также это необходимо, если возникла та или иная неисправность в сети. При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением

При частых перепадах напряжения устанавливается соответствующая защита

При разводке электрики также должна быть учтена нагрузка на сеть в доме и применяться кабель с необходимым сечением. При частых перепадах напряжения устанавливается соответствующая защита.

Монтаж проводки делится на несколько стадий:

1. составление схемы электропроводки;
2. расчет мощности;
3. закупка соответствующих материалов;
4. монтаж разводки, установка фурнитуры и комплектующих.

Рабочие проекты по АСКУЭ

Проект выполнен в программе Автокад. ( 1,46 Мб) Состав проекта:

1. Общие данные.
2. Пояснительная записка.
3. Структурная схема ИВКЭ.
4. Схема электрическая однолинейная.
5. Размещение точек измерений.
6. План расположения оборудования и проводок.
7. Расположение оборудования.
8. Цепи тока и напряжения.
9. Схемы монтажные.
10. Кабельный журнал.

Проект выполнен в программе Автокад.( 5,83 Мб) Состав проекта:

1. Титульные листы.
2. Ведомость документов рабочего проекта.
3. Запись ГИПа.
4. Ведомость рабочих чертежей основного комплекта.
5. Ведомость прилагаемых документов.
6. Общие данные.
7. План расположения оборудования и проводок. ЗРУ-10 кВ.
8. Структурная схема комплекса технических средств.
9. Схема принципиальная однолинейная ЗРУ-10 кВ.
10. Схема соединения внешних проводок.
11. Схема подключения счетчиков Меркурий 230 к разветвителям резервному питанию и УСПД.
12. Схема принципиальная электрическая измерительных цепей.
13. Схема подключения внешних проводок.
14. Общий вид установки оборудования.
15. Кабельный журнал.
16. Спецификация оборудования, изделий и материалов.
17. Перечень контрольных точек учета потребления электроэнергии ООО «Енисейский фанерный комбинат».
18. Схема рабочая однолинейная принципиальная.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Схема расположения приборов

На следующем этапе при составлении проекта чертят подробный план дома с расстановкой мебели. На такой схеме затем отмечают расположение:

• розеток;
• выключателей;
• щитка.

Правильной разводка электропроводки в частном доме может считаться только в том случае, если жильцы после ее реализации получат возможность пользоваться всеми электроприборами с максимальным комфортом. Розетки в современных частных домах обычно располагают на расстоянии в 30 см от пола блоками. При этом монтируют их, конечно же, поближе к самим электроприборам — телевизору, компьютеру.

На кухне блок розеток чаще всего монтируют над столешницей. Исключение в данном случае составляют гнезда для холодильника или электроплиты. Такие розетки обычно располагают за этими приборами в 30 см от пола. Выключатели в частных домах обычно монтируют рядом с межкомнатными дверями на уровне их ручки. В любом случае, по правилам, в современных частных домах на 6 м2 площади помещения должна быть предусмотрена хотя бы одна розетка.

После того как места расположения гнезд подключения будут выбраны, на плане чертят собственно саму схему монтажа электропроводки в частном доме, выделяя для каждой группы приборов отдельную линию, согласно проекту. Каждую такую ветку на чертеже при этом отмечают карандашом определенного цвета.

Влияние влаги на проводку

Вторая особенность дачного дома заключается в том, что он используется временно. В большинстве случаев дачные дома используются в течение лета. В холодное время дачи, если можно так сказать, оставляются на произвол судьбы. То есть в это время владельцы к ним практически не наведываются. Как же этот факт сказывается на проводке?

Здесь стоит сказать о том, что в холодное время растет сырость в дачных домах. По сути дела сырость является повышенной влажностью. А влага – это главный враг электричества. В результате на проводах, их соединениях и во внутренних контактах розеток накапливается влага. В некоторых случаях оседает конденсат. Это проявляется тогда, когда владелец приехал в свой загородный дом и начал отапливать его.

Влага и конденсат приводят к окислению и разрушению контактов. При этом ситуация усугубляется тогда, когда через эти контакты начинает проходить мощный ток. В результате они сильно нагреваются. Конечным итогом этого является преждевременный выход из строя электропроводки и появление потребности в установке новой.

Единственным вариантом предупреждения этой проблемы является соблюдение одинаковой температуры в дачном доме. Но, нет смысла отапливать дом, если в нем никто не живет. В итоге специалисты рекомендуют прокладывать проводку открытым способом. Это позволит осуществлять быструю замену поврежденных проводов и не возникнет потребность в разрушении штукатурки, чтобы устанавливать новую проводку.

Еще одной особенностью загородного дома является то, что участок, на котором он находится, является изолированным. Это означает то, что для заземления проводки электричества возле дома, который является загородным, нужно монтировать заземляющий контур. Также обязательной и является защита от молний.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

• подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
• получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
• подготовка и согласование электропроекта коттеджа (при необходимости);
• выполнение монтажа проводки и электрооборудования;
• получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
• подписание договора электроснабжения со снабжающей компанией.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

В каких случаях разрабатывается новый проект?

Согласно требованиям ПУЭ, всякая электроустановка, вновь смонтированная или вводимая в эксплуатацию после модернизации, может быть подключена к электросети только после подписания акта о допуске к подключению.

Что означает чёткую последовательность действий:

• Разработка электропроекта;
• Согласование;
• Монтаж;
• Лабораторные измерения;
• Подписание акта о допуске на подключение;
• Техническое подключение.

Исходя из чего, проектирование электрики посёлка необходимо как при электрификации «с нуля», так и в ходе реконструкции существующей сети.

Отдельно отметим, что потребность в модернизации возникает также после появления новых участков, для электрификации которых необходима установка дополнительных опор в линии передачи электроэнергии, что также требует обновления проекта.

Цены

Работая долгие годы в сфере проектирования, мы стараемся удерживать комфортные для клиента цены, гарантируя при этом неизменное качество выполнения поставленных задач.

Для точного определения стоимости изготовления рабочего проекта инженерных решений силового электрооборудования и электроосвещения, Вам необходимо отправить заявку на проектирование, включающую общую площадь, назначение объекта и поэтажные планы (из техпаспорта БТИ, либо архитектурного или эскизного проекта). Для этих целей можно воспользоваться как электронной почтой, так и любым из привычных мессенджеров.

Примеры других инженерных проектов

Проект электроснабжения апартаментов

Проект тепломеханического решения котельной

Проект водоснабжения и канализации

Проект отопления и вентиляции

Проект электроснабжения ЭОМ — состав, пример, цена

Зачем нужен электропроект

Важная функция, которую выполняет проект электрики – точный расчёт пропускной способности внутренней сети, с учётом индивидуальных особенностей конструктивного строения небольшого дачного домика или двухэтажного коттеджа.

Согласно Российскому законодательству, а в частности «Правилам технологического присоединения к электрическим сетям», создание проекта энергоснабжения частного дома, с общей потребляемой мощностью до 15 кВт, включая предыдущие подключения, не требуется. При подаче заявления в энергоснабжающую организацию на технологическое подключение надо предоставить простой расчёт суммарной мощности потребления от всех источников и однолинейную схему энергоснабжения.

Однако, некоторые энергоснабжающие организации вносят в договор пункт о том, что заявитель обязан предоставить электротехнический проект, с указанием схемы электропроводки и с обязательным указанием точек потребления и учёта электроэнергии.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Работы со стенами

Объем долбежных работ зависит от типа прокладываемой проводки в кирпичном доме: она может быть открытая и скрытая. Долбление, наиболее трудоемкая и травмоопасная часть мероприятия, связана с работой электрическими инструментами.

Необходимо соблюдать меры безопасности: пользоваться защитными средствами, занимать во время работы устойчивое положение, пользуясь режущим и долбящим инструментом выше уровня пола, использовать устойчивые лестницы, надежные стремянки, леса. Узкие и неудобные для работы электроинструментом места лучше обойти.

Открытая электропроводка

Если электроснабжение частного дома осуществляется поверх стен, необходимо произвести выборку отверстий для закладных элементов, в которых будут проложены провода, — кабельных каналов, гофровых труб, скоб, плинтусов. Открытый тип проводки считается менее трудоемким но его существенный недостаток — в нарушении эстетики помещений наружными элементами электромонтажа.

Скрытие проводки гипсокартонными панелями ведет к существенной потере объема жилых помещений. При открытом монтаже необходимо использовать специальные гофрированные трубы и кабельные каналы, изготовленные из негорючих пластмасс.

Закрытая разводка

Когда разводка электропроводки осуществлена в специально выбранных для этого в толще стен каналах, она называется закрытой. Выполняя подготовительную часть, придется основательно шуметь и пылить: сделать в кирпиче штробы под провода и выбрать корончатым сверлом отверстия для монтажа внутренних розеток и выключателей — тяжелая задача. Трудоемкость процесса оправдана конечным результатом — прекрасной эстетикой интерьера по завершении ремонта.

Производить электрификацию деревянного строения (бревенчатого дома или сооружения из бруса) закрытым способом нельзя, укладывать провода в толще дерева запрещается категорически. Чтобы не портить эстетику помещений, как вариант используют ретро-монтаж — свитые косичками провода фиксируются на специальных фарфоровых изоляторах. Розетки и выключатели устанавливают на диэлектрических подкладках из фарфора. Соединительные коробки должны быть пожаробезопасными.

Наружная проводка

Наружная – это ещё один, дополнительный вид проводки. Она ведётся от дома до столба с линиями электропередачи. Нередко это расстояние достаточно большое, поэтому могут потребоваться ещё опоры для большей безопасности, чтобы не произошло обрыва провода.

Если внутри проводку в дачном доме можно сделать самостоятельно, то с этой лучше обратиться к специалисту, если опыта в подобных работах нет. Легко ошибиться и немало нюансов нужно учесть, специалист сделает работу качественно и быстро. Также электрику нужно будет опломбировать счётчик.

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

1. Алюминиевые;
2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме – позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.
