Создание проектора своими руками

Вариант, как сделать проектор из телефона своими руками

Выполнить проектор в домашних условиях можно с помощью обычной картонной коробки и телефона. Данный прибор не сложно выполнить своими руками. Для начала выполняют подготовительные работы и запасаются необходимыми инструментами. Для проектора потребуется картонная коробка, лупа с увеличением в 10 раз, острый нож, карандаш и изолента.

При желании линзу можно изготовить в домашних условиях. Для этого потребуются определенные знания и навыки. В качестве основы можно взять любую коробку, например, из-под обуви.

Последовательность создания проектора из телефона:

1. Для начала следует проделать отверстие для линзы. Его выполняют по центру коробки.
2. Дальше потребуется закрепить линзу в проделанном отверстии. Для этого используют изоленту. В некоторых случаях применяют силикон или специальный клей.
3. Далее потребуется установить подставку для смартфона. Для этого выбирают правильное место. При этом телефон должен крепко держаться и не шататься, чтобы изображение в итоге не получилось размытым.
4. Полученный прибор следует протестировать. Для этого в помещении следует задвинуть шторы. После пробного раза становиться понятным правильное размещение устройства.
5. На самом смартфоне потребуется установить специальную программу, которая будет переворачивать изображение, ведь лампа искривляет картину на 180 градусов.
6. С другой стороны коробки потребуется позаботиться об отверстии для зарядки телефона.

На этом самодельный картонный мини проектор считается готовым к использованию. Так получается домашний кинотеатр, где можно посмотреть фильмы всей семьей. Кроме этого это отличный вариант для просмотра фотографий большой компанией.

Изготовление проектора своими руками на основе телефона

Современные гаджеты часто имеют солидное расширение, посредством которого можно получить качественную трансляцию видео. На них можно смотреть любые фильмы в интернете, а также самостоятельно снятые видео. Рассмотрим подробнее этапы изготовления такого девайса.

Простейший проектор

Чтобы изготовить простое устройство, понадобится минимум деталей. Однако рассчитывать на полноценное качество изображения в этом случае не стоит, так как большинство смартфонов не способны передавать изображение в достаточной яркости на дальнее расстояние. Тем не менее, это отличная альтернатива, если проектора вообще нет.

Что потребуется для работы

Для устройства проектора потребуется картонная или деревянная коробка, а также картонный корпус меньшим размером, в котором нужно сделать нишу для смартфона. Чтобы от стенок коробки меньше отражался свет, нужно закрасить её чёрным цветом. Для этого идеально подойдёт обувной крем или матовая краска. Также понадобится линза.

Подготовка всех элементов

Последовательность выполнения операций следующая.

1. Правильно обустраиваем короб. Для этого, внутреннюю часть корпуса окрасим тёмным цветом.
2. Помещаем в него коробку меньшего размера так, чтобы подготовленная ниша, в которую будет вставляться смартфон, была размером с экран.
3. Направляем открытую часть на свободный край второй коробки.
4. Готовим подвеску или подставку для линзы, устанавливаем её на столе, прикрепляем к ней увеличитель.
5. Его допускается крепить к картонной коробке, предварительно вырезав для этого специальную нишу.
6. Чтобы увеличитель не падал, его закрепляют посредством клеевого пистолета.

Сборка конструкции

Когда все детали скомпонованы, остаётся собрать их в единое целое. Вставляем включенный смартфон в подготовленную нишу и направляем картинку через линзу на полотно, установленное в качестве экрана.

Такой кинопроектор удобно использовать, если имеется пульт ДУ, который работает по Wi-fi, иначе для каждого переключения придётся извлекать телефон из коробки.

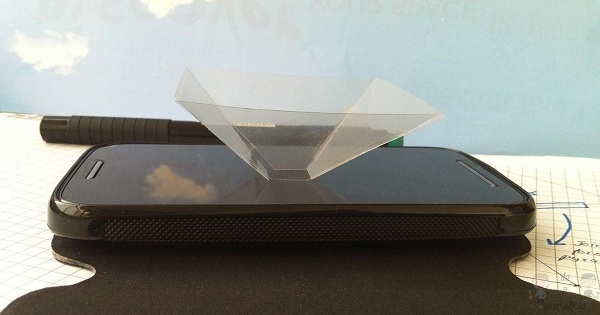

Процесс изготовления голографического проектора

Голографические проекторы способны точно передать картинку с любого мобильного гаджета, при условии включения максимальной яркости. Детали можно найти в своей мастерской или немного потратиться на приобретение в магазине нескольких подходящих элементов.

Список материалов и инструментов

Для быстрого создания 3D-проектора пригодятся:

• корпус от CD-дисков;
• клеевой пистолет;
• малярный или канцелярский нож;
• пассатижи;
• смартфон;
• специальное видео с голографической графикой;
• соответствующий чертёж.

Важно соблюдать все размеры, которые прописаны в чертеже, иначе будет невозможно добиться чёткости изображения

Изготовление деталей для проектора

Для создания усечённой пирамиды, воспользуемся чертежом, который позволит рассчитать размеры каждой детали.

Рассмотрим пошаговый алгоритм:

1. При помощи чертежа отметим четыре одинаковых эскиза на пластике от футляра для дисков, и, воспользовавшись канцелярским ножом, аккуратно вырежем их.
2. Все эти детали склеиваем между собой клеевым пистолетом так, чтобы получилась усечённая пирамида.
3. При появлении на торцах выкроек зазубрин, они обрабатываются наждачной бумагой.
4. Устанавливаем смартфон на верхнюю часть пирамиды так, чтобы дисплей располагался по центру.
5. Сверху кладём тёмный или матовый картон (чтобы анимация не отзеркаливалась).

Аналогично можно использовать проектор в вертикальном положении. Но для этого необходимо будет сделать подставки, удерживающие смартфон и матовый картон.

Настройка изображения на смартфоне

Чтобы картинка полноценно отображалась на матовой поверхности, необходимо выполнить некоторые настройки экрана. Обязательно поставьте яркость на максимальный уровень, настройте цветность, чтобы она была естественной. В этой ситуации целесообразно установить автоматический режим контрастности, а цветовой фон в положение «Стандарт».

Оригинальные решения

Аналогично устройству на основе смартфона можно сделать домашний 3d проектор своими руками или сконструировать из подручных средств, например, коробок от компакт-дисков, самодельный лазерный проектор для показа голограмм, только эти варианты более трудоемкие, и расходы будут от 8 до 15 тысяч рублей.

Для 3д устройства необходима специального размера пирамида из пластика, размеры которой можно найти на сайтах в интернете. Например, такой вариант: высота 45 мм, входное усеченное отверстие — малый квадрат 10х10 мм, а нижняя часть — 60х60 мм. Затем эту оригинальную конструкцию размещаем на смартфоне точно по центру экрана и включаем заранее подобранный видеосюжет.

Перед тем, как сделать проектор своими руками, необходимо четко определить цель его использования, от этого будет зависеть выбранный тип конструкции.

1. Если желаете удивить не только младших членов семьи, но и старшее поколение, то сделайте голографический проектор, закачайте в смартфон различные видеоролики с YouTube и показывайте волшебные голограммы.
2. На основе мобильного телефона можно сделать оригинальную конструкцию и крутить мультики в детской комнате в любое время.
3. Когда очень хочется смотреть захватывающие киноленты, как в кинотеатре, а материальных средств на это в семейном бюджете нет, то сделайте проектор по второму варианту — удивите домашних кинотеатром в вашей квартире.

Чтобы сделать домашний кинотеатр из смартфона, можно поступить еще проще: купить готовую коробку с линзой для смартфона. Такое чудо техники продается на Алиэкспресс, обзор представлен в видео ниже.

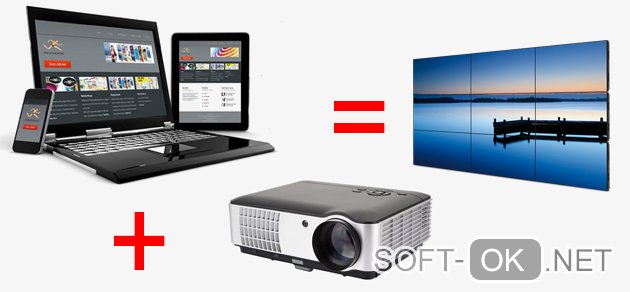

Проводное подключение

Проводное подключение ноутбука к устройству– наиболее надёжный способ соединения. Сигнал держится стабильнее, а вероятность технических неполадок сведена к минимуму.

Перед тем, как подключить проектор к ноутбуку, на корпусе надо найти разъем для коммутации. Если они совпадают на обоих устройствах, то схема подключения проста: понадобится только соединяющий кабель.

Подключение проектора к компьютеру можно осуществить с помощью четырёх интерфейсов:

• VGA – аналоговый видеоинтерфейс. На устаревших устройствах будет, скорее всего единственным вариантом. Если подключение к устройству осуществляется через VGA, выводить звук с ноутбука на динамик придётся с помощью дополнительного провода mini jack.
• DVI – имеет несколько разновидностей. Чаще его используют чтобы выполнить подключение монитора к компьютеру. На современных ноутбуках встречается реже.
• HDMI – цифровой интерфейс. Имеет наибольшую скорость передачи и позволяет воспроизводить звук на проекторе. Видео с компьютера рекомендуется воспроизводить именно через HDMI.

Компонентный разъём – состоит из трёх штекеров, передающих аудио и видео сигнал.

Как подключить проектор к ноутбуку:

• Оба устройства следует отключить.
• Провод подсоединяется к подходящим входам на проектор и ноутбук. Если есть фиксаторы – необходимо закрутить их для надёжного крепления. Бывает так, что ноутбук не видит устройство из-за отходящего кабеля.
• Включить проектор.
• Включить ноутбук. Выполнить вход в операционную систему.
• Если работает вывод изображения с нескольких источников, их можно переключать с помощью кнопки «Source» (Источник).

Как включить проектор:

• Подключение видеопроектора к разъёмам закончено. На устройство снова нужно подать питание. На корпусе должен загореться светодиод.
• Нажать кнопку включения, не забыть снять крышку с объектива. Светодиод замигает, а проекционная лампа начнёт нагреваться.
• Пока лампа нагревается, включится вентилятор, а на экран начнёт проецироваться заставка.
• Когда устройство нагреется окончательно, заставка станет ярче, а светодиод поменяет цвет. Начнётся подключение видеопроектора к источнику.

Приятного просмотра!

Все, теперь весь процесс сборки и подготовки проектора завершен. Остается только выбрать любимый фильм, собраться дружной компанией и наслаждаться кино. Пусть киносеанс принесет вам много радости, а сборка элементарного устройства из обувной коробки пройдет быстро и качественно.

В качестве дополнительной информации о сборке собственного проектора мы предлагаем вам просмотр следующего видео:

Забирай себе, расскажи друзьям!

Мультимедийный проектор – очень полезная вещь. С его помощью можно во много раз увеличить изображение со , планшета, ноутбука или иного гаджета, посмотреть фотографии, видеозаписи, фильм или футбольный матч.

Однако стоимость современных проекторов достаточно высока, чтобы каждый мог позволить себе иметь такое устройство дома. И для тех, кто не имеет достаточно средств, но жаждет обладать интересной и модной новинкой, на помощь приходит лайфхак – мастер-класс о том, как сделать мультимедийный проектор своими руками. Давайте узнаем, как это сделать и что для этого нужно.

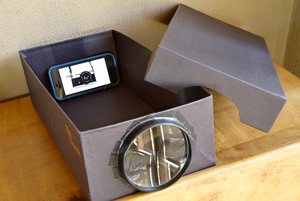

Мастер-класс «Как самому сделать проектор из коробки и лупы»

Итак, проектор может использоваться с различными гаджетами – и от этого в некоторой степени зависит технология его изготовления.

Очень удобно то, что для изготовления проектора используются простые вещи, доступные каждому:

• картонная коробка соответствующего размера (например, для проектирования изображения со смартфона подойдет обычная коробка из-под обуви). В идеале она должна быть черной изнутри. Если это не так, коробку можно выкрасить черной краской или оклеить темной бумагой;
• большое увеличительное стекло (лупа);
• изолента или непрозрачный скотч темного цвета;
• острый нож-резак;
• карандаш.

Выполнение:

1. В торцевой части коробки нужно вырезать большое круглое отверстие. Его диаметр должен совпадать с диаметром вашей лупы.
2. Увеличительное стекло закрепляем в отверстии с помощью небольших кусочков изоленты. Это нужно сделать как снаружи, так и изнутри коробки.
3. В крышке коробки также нужно вырезать отверстие, чтобы коробку можно было плотно закрыть.
4. Будьте готовы к тому, что изображение со смартфона получится не очень четким. Для того чтобы картинка попала в фокус линзы, медленно двигайте смартфон по направлению от дальней стенки коробки.
5. Чтобы повысить качество фото или видео, спроектированного на стену или специальный экран, можно сделать проектор крупнее и использовать в качестве источника мультимедийной информации уже не телефон, а, к примеру, планшет.
6. В этом случае вместо лупы нужно будет использовать линзу Френеля, которая изготавливается из жесткого прозрачного пластика. Коробку берем такую, чтобы ее торцевая часть была несколько больше экрана планшета. А само отверстие в коробке следует вырезать на 1,5-2 см меньше размера линзы.
7. При желании для этой же коробки можете вырезать небольшой трафарет-диафрагму с отверстием для смартфона – тогда такой проектор можно будет использовать с разными гаджетами.
8. Аккуратно с помощью скотча закрепите линзу на передней панели будущего проектора.
9. Чтобы планшет ровно стоял внутри коробки, нужно использовать либо специальный чехол, либо обычную книгу и резинки.
10. Можно сделать своими руками домашний проектор из коробки еще большего размера. Если вместо планшета вы решили использовать ноутбук, то для него придется брать еще большую коробку. Другой вариант – в такой же по размеру коробке вырезать отверстие сбоку, а напротив него установить линзу.
11. Еще одним нюансом, который необходимо учитывать, является то, что спроецированное изображение у вас получится перевернутым. Чтобы решить эту проблему, придется поменять настройки экрана вашего гаджета (а в случае с ноутбуком – просто перевернуть само устройство, как это показано на фото).
12. Изображение, спроецированное с экрана

Просмотр видео и изображений на домашнем проекторе — это весьма увлекательное и интересное событие. Ведь всегда у вас будет возможность пригласить друзей и вместе посмотреть какой-либо художественный фильм на широком экране. Более того, с развитием техники в магазинах стали появляться новые цифровые проекторы. Однако стоимость на них не является доступной для каждого. Но есть ли выход из этой ситуации?

Оказывается, есть. Как сделать проектор своими руками, читайте в нашей сегодняшней статье.

Принцип работы кинопроектора: схема и устройство

Если на руках имеется старый неработающий прибор, то разобраться в его схеме предельно просто. Достаточно его разобрать и изучить все составляющие детали. Если же такой возможности нет, рассмотрите простое устройство на фото. Главное условие для организации домашнего кинопоказа на экране — это наличие высокоточных элементов.

Таким образом, профессиональная схема проектора базируется на следующих деталях:

• лампочка для просвечивания (может быть выбран любой источник, даже мощный светодиод);
• линза-конденсатор;
• цветовой круг или матрица (на современных устройствах);
• асферическая линза;
• DLP-чип;
• объектив;
• экран (часто для таких целей используются мультимедийные доски).

Сфокусированный свет лампочки и высококачественная матрица (такую можно взять от любого смартфона или планшета) совокупно подают изображение, увеличенное через линзу, на экран, установленный на стене. В качестве такового могут выступать белые простыни, клеёнки и даже светлый фон мебели или обоев.

Качество изображения достигается линзами и яркостью лампы. Поэтому следует выбирать источник с высоким коэффициентом полезного действия. Кроме того, необходимо соотнести размеры экрана и мощность излучения светового потока. Проще говоря, чем дальше от источника освещения будет проекция, тем мощнее лампочку нужно брать.

Советы мастеров

Для людей, которые обладают достаточными навыками, подкрепленными знаниями, и собираются самостоятельно изготовить проектор в домашних условиях, есть ряд рекомендаций от мастеров, которые имеют опыт в подобном производстве.

1. Чтобы при изготовлении простейшего проектора увеличить размер проецируемого изображения и улучшить его качество, рекомендуется вместо смартфона использовать ноутбук или планшет. Также можно аналогичным образом собрать проектор и из ЖК-монитора, что позволит еще больше улучшить изображение на выходе. Но при этом нужно будет увеличить размеры коробки и подобрать соответствующую линзу.
2. Повысить четкость изображения на экране можно, если внутренние стенки коробки будут черного цвета.
3. Для 3D проектора голографическую пирамиду можно изготовить самостоятельно, склеив ее, например, из отдельных частей, вырезанных из футляров для компакт-дисков.
4. Чтобы избежать перегрева матрицы из планшета, при изготовлении такого прибора необходимо установить дополнительный вентилятор. Он обеспечит постоянную подачу свежего воздуха под основание матрицы. Крепят вентилятор скотчем или изолентой.

На многочисленных сайтах Интернет-сообщества приведено большое количество самых разнообразных конструкций, изготовленных из подручных материалов (которые без труда можно найти в любом жилище) с инструкциями и отзывами людей,  воспользовавшихся советами. Ну а целесообразность и экономическую обоснованность подобных поделок каждый определяет самостоятельно, исходя из собственных возможностей и умений.

В завершении следует обратить внимание, что аккуратно собранный и правильно отрегулированный проектор позволит получить достаточно качественное изображение на экране, расположенном на расстоянии 4-х метров от аппарата. При этом диагональ кадра на выходе составит 100″

Это вполне приемлемое решение если не для просмотра видео в максимальном разрешении, то, как минимум, для совместного семейного времяпровождения за интересным фильмом.

Оптимальный вариант матрицы

Теперь главный вопрос: где же такой экран-источник взять? Телефоны и планшеты далеки от необходимых мощностей. Поэтому не ведитесь на проекты из интернета, в которых утверждается о хорошем проекторе из телефона или планшета. Из этого получится не домашний кинотеатр, а детское развлечение. Хотя такой проектор наверняка будет интересен некоторым читателям. А поскольку обзор без наиболее простого проектора будет неполным, далее о нем мы обязательно расскажем.

Каждый товар характерен соотношением цены и качества. В нашем случае вместо цены будет себестоимость, то есть, сколько денег и времени будет потрачено на проектор. И, конечно же, важнее всего, что получится в результате. Основой качества проекционного изображения будут ЖК-матрица, яркая лампа и линзы

При этом обратим внимание на то, что матрица не переносит перегрев, который может получиться от лампы. Следовательно, чем больше будут размеры матрицы, тем лучше она охлаждается

Устройство и принцип работы

В мире существует несколько типов проекторов. Из них выделяют два основных, которые наиболее распространены. Это проекторы на электронно-лучевых трубках и с жидкокристаллической матрицей.

ЭЛТ проекторы имеют много недостатков, которых лишены ЖК проекторы. Это большой вес, яркость не более 300 люмен против 10 тыс. у жидкокристаллических и плохое качество изображения. Поэтому сейчас их можно встретить разве что в музее. На смену им пришли ЖК проекторы. Эти проекторы по принципу действия похожи на те, в которых источником изображения была кинолента. Сейчас вместо неё используется матрица на жидких кристаллах.

ЖК проектор стоит из нескольких основных элементов:

• Платы управления;
• Источника света в виде лампы или светодиода;
• 2 линз Френеля;
• Жидкокристаллической матрицы;
• Объектива.

Свет, выходя из светодиода, попадает на линзу Френеля, которая рассеивает его. Рассеянный свет равномерно распределяется по всей поверхности матрицы и проходит её. Проходя матрицу, свет принимает цвета того кадра, который был на матрице во время её прохода. После матрицы свет попадает на вторую линзу Френеля, которая повёрнута другой стороной. Линза собирает свет в пучок и отправляет его на объектив. Объектив фокусирует свет таким образом, чтобы картинка была чёткой и не имела размытия по краям.

Хороший проектор обойдётся вам в немалую сумму, поэтому стоит подумать, как сделать его для телефона своими руками.

Такой проектор легко собирается из подручных материалов. Вот список необходимого:

• Пистолет с термоклеем;
• Вытянутая прямоугольная коробка;
• Увеличительное стекло;
• Чёрный маркер или краска;
• Канцелярский нож.

Покрасьте внутреннюю часть коробки и крышки в чёрный цвет, чтобы свет не отражался от стенок и не мешал работе устройства. Подождите, пока краска высохнет и начинайте вырезать отверстие для линзы.

Помните, что увеличительное стекло — это ключевой элемент проектора. От него напрямую зависит качество картинки. Ни в коем случае не берите дешёвые стекла с пластиковыми линзами. Идеально подойдут стеклянные линзы из десятикратных луп. Если у вас дома завалялось советское увеличительное стекло — используйте его. Если не знаете, какую коробку использовать — берите из-под обуви, она имеет подходящие размеры. Приложите к торцу коробки лупу и обведите её маркером. Канцелярским ножом вырежьте по контуру отверстие и установите туда лупу.

Вариантов установки увеличительного стекла всего два: ставить лупу целиком или достать из неё линзу и установить только её. Выбирайте удобный для вас вариант и устанавливайте стекло.

Включите пистолет в сеть и дождитесь, пока клей в нём расплавится. При работе с клеевым пистолетом будьте осторожны. Клей в нём разогрет до 130 °C и при попадании на кожу вызывает глубокие ожоги. Приложите линзу к отверстию и нанесите немного термоклея с разных сторон. Выровняйте линзу относительно корпуса и держите до тех пор, пока клей не застынет. Возьмите пистолет и заделайте клеем оставшиеся щели. После застывания аккуратно срежьте излишки клея с линзы.

Поставьте в коробку свой телефон. Ставить нужно боком, экраном к линзе. Выставьте на телефоне максимальную яркость и включите какой-нибудь видеоролик. Погасите в комнате свет и направьте коробку линзой на стену. На стене появится нечёткое изображение. Приближая или отдаляя телефон от линзы, добейтесь появления на стене чёткой картинки. Как видите, сделать проектор в домашних условиях очень просто. Теперь вы можете запастись печеньками и наслаждаться просмотром любимого фильма на большом экране.

Расчет размеров

Чтобы правильно определить размеры полотна, нужно понимать главное правило: экран находится перед зрителями, а не проектором. Именно от этого зависит угол обзора, иначе после установки придется переделывать работу. Перед началом расчетов нужно включить проектор и направить его на стену, выбрав предпочтительный формат видео.

Для первого ряда правило тоже есть – он должен быть на расстоянии, равном двойной высоте экрана. Чтобы нижний край экрана был хорошо виден, он должен отступать от пола не менее, чем на 1,2 м. Конечно, в домашнем кинотеатре редко бывает больше 2-3 рядов, но рекомендации лучше учитывать – с ними будет виден экран без лишнего напряжения глаз.

Как выбрать?

Хороший эпидиаскопный проектор существенно упрощает работу художника по переносу эскиза на стену. Критерии его выбора.

Поверхность прилегания. От этой характеристики зависит то, на каком листе стоит рисовать изначальный эскиз. Например, 15 на 15 см достаточно для переноса небольших рисунков или фрагментов композиции. Для полноценной картины лучше выбрать прибор с рабочей поверхностью около 28 на 28 см.

Расстояние проецирования и размер итогового объекта. Тут все и так понятно

Важно знать, как нужно отдалить проектор от стены и какого размера будет проекция. Последний параметр настраивается

Например, удобно использовать эпидиаскоп, который транслирует картинку шириной от 1 до 2,5 метров.

Габариты и вес. Тут важно понимать, что чем выше возможности у прибора, тем тяжелее он сам. Так, для относительно небольших рисунков можно взять компактный проектор, который легко носить с собой. Эпидиаскопы с внушительными характеристиками могут весить до 20 кг.

Дополнительные опции. Регулируемые ножки и коррекция наклона позволяют комфортно разместить рисунок на стене, не двигая сам проектор. Защита от перегрева позволит защитить эпидиаскоп от преждевременного выхода из строя. Есть и другие опции, которые могут потребоваться в различных ситуациях.

Особенности объектива. Его качество влияет на результат проекции. Так, обычно объектив изготовлен из трех стеклянных линз
Также стоит обратить внимание на фокусное расстояние.

Как улучшить качество изображения

Для увеличения качества финального изображения надо установить максимальные настройки на мониторе изделия, с которого осуществляется трансляция, исключить проникновение света в помещение, где организуется просмотр. На качество влияет и расстояние до экрана: чем ближе самодельный проектор, тем лучше качество, но меньше картинка.

Все эти параметры легко отрегулировать заранее и добиться такого качества, которое вас полностью удовлетворит. К экрану, на который проецируется картинка, существуют отдельные требования: полотно должно быть высокого качества, без швов и дефектов.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
Разметьте на выбранной стенке середину, вокруг которой вырежьте  отверстие под увеличительное стекло.Рис. 4: сделайте отверстие под лупу
Закрепите увеличительное стекло на стенке коробки

Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора.Рис. 5: закрепите лупу
Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки.Рис

6: изготовьте держатель
Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла.Рис. 7: подберите расстояние
Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°.  В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

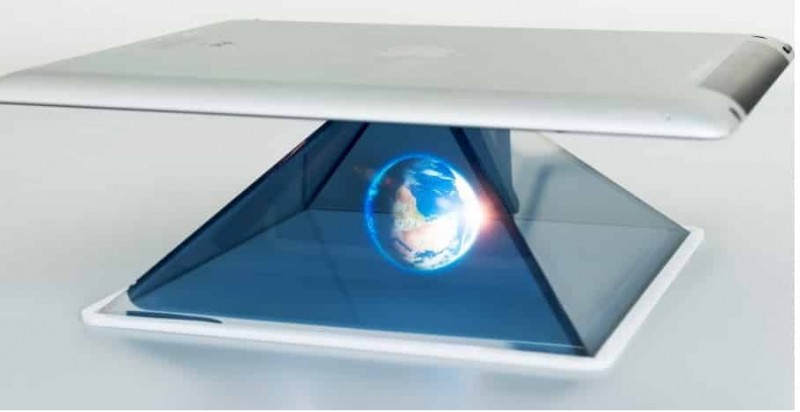

Рис. 8: пример голографического проектора

Принцип работы проектора

Принцип работы проецирующего устройства нельзя назвать сложным. Чтобы получить изображение, необходимо соединить устройство с источником – телефоном, планшетом или ноутбуком. При этом, не нужно устанавливать специальные приложения (Рисунок 2).

Рисунок 2. Демонстрация принципа работы проектора

Достаточно просто правильно подключить все входы и выходы, найти экран для проектора своими руками и наслаждаться полученным результатом. По сути, купив или сконструировав такое устройство, вы можете получить настоящий домашний кинотеатр и наслаждаться просмотром любимых фильмов, проецируя их на целую стену.

Способ, как сделать проектор дома из ноутбука

Смартфон – отличный вариант для создания проектора. Но при желании улучшить качество можно использовать другой гаджет

Так советуют взять во внимание ноутбук или планшет. Из-за большего разрешения экрана качество видео будет намного лучше

Коробка для возведения домашнего кинотеатра с планшета должна быть достаточно большой. Так длина должна быть не меньше 50 см, а торцевая часть чуть больше экрана прибора. Увеличительное стекло лучше выбирать большое советское.

В торце следует проделать отверстие с помощью ножа. Оно должно быть немного меньше самой лупы. Линза крепится с помощью двухсторонней клейкой ленты. Затем следует закрепить планшет внутри коробки. При этом следует учитывать, что линза переворачивает изображение.

Создание проектора из ноутбука имеет свои особенности. С обеих торцевых сторон потребуется вырезать прямоугольные отверстия. Прибор размещается монитором вниз, клавиатура располагается при этом в верхней части. Такое размещение поможет получить верное изображение на итоговом результате.
