Стандартный размер профиля для гипсокартона + таблица

Свойства потолочного профиля

Потолочным профилем называются стальные планки определенной формы, предназначенные для создания каркаса, на который крепятся гипсокартонные листы. Изготавливаются эти изделия методом холодного формования с последующим нанесением защитного цинкового покрытия.

Профиль для потолка из гипсокартона имеет такие качества:

Как соединить две детали?

1. Высокая прочность, обусловленная толщиной стали и наличием на деталях ребер жесткости.
2. Легкость в обработке. Сталь можно резать специальными ножницами, пилить ножовкой по металлу или болгаркой. В нем просто просверлить отверстие. Как правило, отверстия делаются сразу саморезами, оборудованными буром.
3. Гибкость. При необходимости изделия можно согнуть под любым углом. При этом на остальные их качества это не повлияет.
4. Устойчивость к коррозии. Цинковое покрытие надежно защищает сталь от ржавчины. Сам металл в местах срезов и распилов покрывается слоем окалины, которая блокирует появление коррозии.
5. Низкий коэффициент теплового расширения. Металл практически не реагирует на перепады температуры, сохраняя свои размеры.
6. Экологическая чистота. Материал совершенно нейтрален. В нем никогда не заведутся насекомые и не появится плесень.

Среди тех, кто имеет недостаточный опыт в строительстве, бытует мнение, что вместо стальных деталей можно использовать деревянный брус. Что касается экологической чистоты и легкости в обработки, то в этом они правы. Но, деревянный каркас может стать источником плесени и его могут сильно деформировать перепады влажности. Что касается цены, то у дерева она в разы выше.

Технология крепления

Схема монтажа профиля к стене иногда включает использование дополнительных узлов углового либо маячкового профиля. Однако это практикуется редко, потому что в основном монтаж ГКЛ таких требований не выдвигает.

Чтобы максимально точно рассчитать потребность в опорных блоках, измеряют расстояния для последующего монтажа и вводят дополнительную поправку 15-20%, компенсирующую производственный и монтажный брак. Очень важную роль играет разметка поверхностей.

Ошибки при определении размеров могут быть поначалу незаметны, но затем они создадут ряд проблем. Для начала отыскивают наиболее выступающую точку. Дистанция от нее до внутренней грани обшивочного материала должна быть как минимум равной ширине металлических опор. Далее на полу прочерчивают линию, показывающую, до какого уровня надо крепить направляющий профиль. По отвесу переносят такой контур на потолок, добиваясь абсолютного единства плоскости.

Соединение между собой обшивочных листов и металлопрофиля подразумевает крепление всякой панели к 3 либо 4 стойкам. Потому монтажный шаг будет равен 400 либо 600 мм. Отсчитывать дистанции необходимо от крайних стоек. Чаще всего используют 3 профиля на каждую панель. До крепления стоек устанавливают направляющие – они должны быть и на полу, и на потолке.

Последующие шаги:

• оклеивание поверхностей лентой-уплотнителем;
• фиксация нижней направляющей путем вворачивания саморезов;
• монтаж прямых подвесов за счет дюбель-гвоздей;
• сгибание крыльев подвесов наподобие буквы П;
• ввод профилей в направляющие;
• стыковка частей обрешетки с помощью просекателя;
• отслеживание положения крайних профилей за счет уровня либо отвеса;
• аккуратное отгибание крыльев подвесов в стороны, исключающее помехи при установке листов;
• размещение поперечных перекладин на горизонтальных стыках;
• внимательная проверка однородности размещения всех элементов.

Полезные советы

И еще несколько рекомендаций:

После окончания разметки следует заняться коммуникациями, которые в дальнейшем будут скрыты под гипсокартоном. В первую очередь это электропроводка. Нанесенная разметка поможет проложить ее так, чтобы не повредить при монтаже каркаса. А вот прокладывать ее после установки профилей может быть неудобно.

• Нелишним будет составить и сохранить план расположения профилей с размерами. После крепления гипсокартона и его качественной шпаклевки стыки листов уже будут не видны. Особенно если поверх ГКЛ будет какое-нибудь отделочное покрытие, например обои. Надеяться на свою память или на метки на стене не стоит: кто знает, когда возникнет желание закрепить на стене светильник, зеркало или полочку? К этому времени метки точно будут ликвидированы, а попасть в профиль, желая осуществить крепление, например, на дюбель «бабочку», будет очень неприятно.
• При недостаточной длине профиля его можно нарастить. Можно соединять изделия «внахлест» или «встык». Во втором случае используется дополнительный кусок профиля или его роль играет торец направляющего. Место соединения фиксируется по бокам саморезами, которые не будут мешать плотному прилеганию листа гипсокартона к каркасу.

Советы и рекомендации

Не стоит обделять вниманием возможность приобрести качественные инструменты для установки и обработки ГКЛ. Еще одним важным аспектом является толщина листов гипсокартона, подходящих для данной конструкции

Они не должны быть слишком толстыми.

Прежде чем приступить к установке конструкций из гипсокартона, нужно с умом подойти к другому важному этапу – выбор качественного материала. Довольно распространена такая ситуация, когда профили одного типа имеют цены с большой разницей

Очевидно, что такая ценовая неоднородность связана с различными производителями. Как правило, самые дорогие – это немецкие профили, средняя ценовая категория принадлежит отечественным производителям, и самая низкая – китайская продукция.

Дорогие модели всегда выгодно отличаются толщиной листов, из которых они были изготовлены. Такие профили хорошо удерживают последующую конструкцию и довольно долговечны. Самые дешевые и некачественные профили могут менять свою форму даже от простого поднятия рукой одного края, не говоря уже об их прочности в конструкции.

Несмотря на очевидные преимущества первых и недостатки вторых, не стоит сразу же приобретать только лишь толстые и дорогие профили. Их следует приобретать только в тех случаях, когда предполагаемая установка будет очень высокой. Порой стойки в этом случае могут обойтись дешевле, чем, нежели толстые профили из металла.

Продукция именно этой фирмы заслужила особо хорошие отзывы своим качеством и легким процессом монтажа.

Установка и сборка подобных конструкций с нуля – дело, требующее знаний и навыков об использовании и установки о нескольких материалах, используемых в этом процессе. То есть, нужно уметь выбирать и крепить не только крепежи и профили, но и листы гипсокартона. Особенно трудоемким и непростым является монтаж таких креплений на полок.

Чаще всего все недочеты и недостатки выявляются на последнем этапе. Это главная причина того, что новичку лучше не заниматься этим самостоятельно, а обратиться если не за помощью, то за советом к специалисту. Если же будучи новичком, вы решились на самостоятельный монтаж, то на просторах можно найти массу информации о видах и способах крепежа подобных конструкций. Удачи!

В следующем видео смотрите мастер-класс по изготовлению потолка из гипсокартона.

Критерии выбора профилей

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Как правило, придя в строительный магазин, можно увидеть, что имеются профиля, которые отличаются стоимостью, хотя их размеры одинаковые (стандартные). Самые дорогие – это профиля из Европы, а самые дешевые – из Китая. Среднюю цену имеют профиля отечественного производителя.

В зависимости от толщины металла

Нетрудно разобраться в разнице, если взять в руки эти элементы гипсокартонных систем. Одни, наиболее дорогие, сделаны из металла, толщиной от 0,5 мм, а другие, особенно китайские, из очень тонкого металла, так как они плохо выдерживают различные нагрузки, хотя, в некоторых конструкциях, это не имеет большого значения.

Выбор профилей зависит от того, какую строительную конструкцию из гипсокартона планируется возводить. Если это перегородка, то лучше взять эти элементы как можно толще и надежнее.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Более толстые профиля следует выбирать также в случае, если высота стен больше 2-х с половиной метров, поскольку, чем выше перегородка, тем больше нагрузки на нее действуют. Усилить конструкцию перегородки можно, если чаще установить несущие профиля. Как правило, их устанавливают с шагом в 60 см, но можно и с шагом в 40 см. Здесь главное учитывать тот момент, что ширина листа гипсокартона стандартная и составляет 1200мм. Стыки гипсокартонных листов должны располагаться на профилях. Особенно это актуально в том случае, если монтируется два слоя гипсокартона и нагрузка на каркас увеличивается в 2 раза.

В зависимости от производителя

Естественно, что известные производители, такие как фирма «Knauf», достаточно щепетильно относятся к качеству своей продукции, но и стоят качественные составляющие подобных систем соответственно. С качественной продукцией работать – это одно удовольствие, тем более что результат оказывается весьма очевидным. К сожалению, не каждый может себе позволить такую «роскошь» и многие приобретают либо дешевые (китайские), либо отечественные, которые отличаются средней ценой, хотя все абсолютно условно.

Как правило, отечественные изделия не отвечают многим показателям качества, тем более что существует много производителей, которые особо не «зацикливаются» на своем авторитете и тупо выпускают некачественную продукцию, с которой мало кто хочет работать. Основная проблема заключается в несоответствии многих размеров, а также в низком качестве металла и покрытия, что иногда заметно невооруженным глазом. К тому же, толщина металла не соответствует заявленной величине. Другими словами, отечественные фирмы просто обманывают своего потенциального клиента. Если подсчитать эти негативные моменты, то цена далеко не соответствует той, которую выставили производители. Несмотря на это, для многих качество не является приоритетом, поскольку в приоритете находится экономия.

Отечественные производители изготавливают профиля с рифленой поверхностью, что повышает жесткость профилей, но наличие этих «пупырышек» существенно влияет на качество соединений, так как эти, хотя и незначительные выпуклости не позволяют надежно стягивать места соединений. К тому же, стоимость профилей почти на уровне «Knauf», при этом в работе они значительно сложнее. Во всяком случае, решение принимает хозяин.

Профиль для гипсокартона как выбрать и не переплатить

Watch this video on YouTube

Крепеж

Монтаж осуществляется посредством многих деталей, в числе которых есть как предназначенные только для ГКЛ профилей, так и универсальные. Перед тем как отправляться за покупками, необходимо сделать расчет количества крепежных элементов. Для этого нужен готовый план. Обрешетка может быть сложной или простой, и от этого тоже сильно зависит необходимое количество.

Крепежные элементы предназначены не только для того, чтобы скреплять между собой профили, но и для прикрепления всей конструкции к стене или потолку. Поэтому они должны быть прочными, чтобы выдержать столь большой вес. При сооружении гипсокартонного модуля вам понадобится весь приведенный список деталей.

Шурупы, дюбели, саморезы

Для соединения профилей подойдут не каждые из этих элементов. Существует три фактора, влияющие на подбор креплений: материал, его толщина, а также расположение скрепляемой позиции.

Между собой профили могут скрепляться только саморезами, относящимися к категориям сверлящих или прокалывающих, соответственно, имеющих маркировку LB или LN. Эти варианты позволяют работать по металлу, однако придется приложить усилия, чтобы утопить шляпку и добиться ровности. Кстати, такие саморезы называют «клопы».

Чтобы прикрепить гипсокартон, понадобятся более длинные саморезы. Их длина должна составлять от 25 мм до 40 мм в зависимости от количества и толщины слоев. Здесь идеально подойдут изделия с маркировкой TN.

Подвесы

Вне зависимости от типа, при помощи подвесов можно крепить профильный каркас к стене или потолку. Подвесы изготавливают из тонкой и гибкой оцинкованной стали, добиваясь того, чтобы вес детали составлял всего 50-53 г. Несмотря на кажущуюся хлипкость, подвесы с успехом выдерживают вес конструкции. При работе с ними нужно быть аккуратными. Они не выдерживают механических воздействий, и при неловком движении подвес легко можно погнуть.

Чаще используются прямые подвесы, но есть и анкерные. Если первые можно назвать универсальными, так как они подходят и для стен, и для потолков, то вторые используются только для потолочного крепления.

Анкерный

Потолочные анкерные подвесы с зажимами имеют малый вес – всего 50 г, тем не менее они в состоянии выдержать внушительную массу, при этом не деформироваться и не отвалиться от потолка.

Анкерные подвесы имеют и другие преимущества.

• Невысокая цена. Она составляет 8-10 рублей за штуку.
• Универсальность. Потолочные подвесы хоть и предназначены только для потолков, крепить их можно и в углах, и на стыках со стенами, и в открытых местах потолка.
• Высокое качество стали. Прочностные характеристики оцинкованной стали и ее гибкость выше всяких похвал, поскольку крепеж отвечает за надежность всей конструкции.
• Простой монтаж и использование. Осуществить установку анкерных деталей легко из-за их интуитивно понятного дизайна.
• Малый вес.

Прямой

Прямые подвесы отличаются большей универсальностью. Их можно крепить не только к потолку, но и к стенам, и к другим элементам. Они подходят для работы как внутри помещения, так и снаружи. Цена прямых элементов намного ниже анкерных: она начинается от 4 рублей за штуку. Производители предусмотрели многие нужды строителей, поэтому снабдили подвесы мелким шагом перфорации, что открывает большой диапазон высот, с которыми можно работать.

Тяги

Тяги нужны в том случае, если высоты обыкновенных подвесок оказывается недостаточно. Их длина начинается от 50 см. Это значит, что гипсокартонная конструкция может быть расположена на 50 см ниже потолка. Потолочные тяги делают из толстых спиц диаметром 4 мм. Правильный их монтаж позволяет добиться того, что вес подвесной гипсокартонной конструкции будет распределен равномерно.

Кронштейны

Эти комплектующие нужны для того, чтобы наилучшим образом закрепить профили. Есть усиленные крепежные кронштейны и П-образные. И те и другие применяются с соответствующими профилями. Наличие кронштейна необязательно, однако если вес конструкции большой, то лучше все же проводить монтаж с их использованием.

Как выбрать профиль для ГКЛ

Перед выбором планок нужно принять во внимание следующее:

1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Последовательность установки

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

• Knauf;
• Kraf-Synergy;
• Металлист;
• Proff-Сталь;
• Анкар-Профиль;
• Gyproc (Гипрок).

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Виды и размеры профиля

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.

Варианты

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка

Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас

Названия изделий

Тут задействованы такие моменты:

1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Качества, которым должен соответствовать профиль для ГКЛ:

• прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
• надежность – ее определяет качество стали;
• легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

Виды профиля для гипсокартона

Различные виды потолочного профиля для гипсокартона изготавливаются для определенных целей и, поэтому имеют разное сечение. С их помощью проводится сборка каркаса для всех типов конструкций из гипсокартона.

При строительстве подвесного потолка из ГКЛ используются три вида деталей:

1. Несущий профиль. Обозначается в строительной отрасли, как «ПН» или «UD». По форме сечения напоминает русскую букву «П».
2. Направляющая деталь, которая обозначают «ПП» или «СD». Сечение похоже на букву «С».
3. Арочный подвес. Предназначен для изготовления криволинейных поверхностей. Основой для его изготовления является потолочные направляющие «СD».

Кроме этих изделий при строительстве применяются различные приспособления, служащие для закрепления стальных направляющих на потолке, их соединения и закрепления между собой. Ниже мы более подробно остановимся на характеристиках этих изделий.

Несущий профиль UD-27

Данное изделие является основой всей конструкции. Оно устанавливается на стенах по периметру всего помещения. В UD-27 вставляется и закрепляется потолочный профиль CD-60.

К стенам данная несущая планка прикручивается саморезами диаметром 8 мм. Для удобства крепления в дне изделий изготовлены соответствующие отверстия с шагом 25 см. Такого расстояния вполне достаточно для обеспечения прочности каркаса. По бокам стенок деталей проходят канавки, которые облегчают процесс прикручивания.

Имеют эти детали такие размеры:

• ширина — 27 мм;
• высота — 28 мм;
• толщина стенок — 0,37-0,45 мм;
• длина — 300 см и 400 см.

При работе с криволинейными поверхностями несущему профилю можно придать гибкость. Для этого в его стенках делаются треугольные пропилы (вырезы). После этого его можно изгибать в любую сторону.

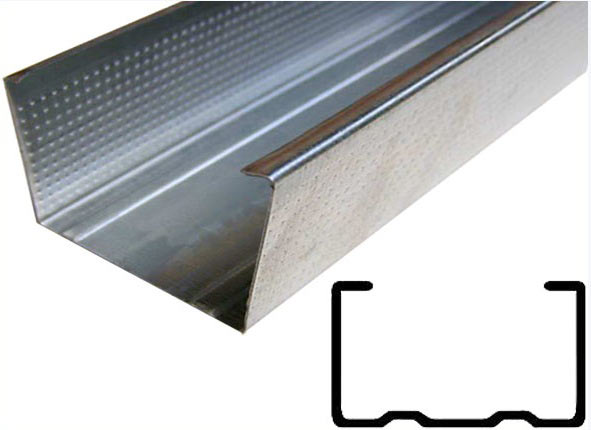

Потолочный направляющий профиль CD-60

Профильная деталь для прикручивания гипсокартона без разрушений

Этот элемент каркаса служит для размещения листов гипсокартона. Кроме того именно эти направляющие прикрепляются к несущей плите с помощью вертикальных стальных подвесов. Прочность этих изделий обеспечивается профилированием всех поверхностей. Загнутые края, обеспечивающие хорошую фиксацию для соединителей. Используется деталь этого типа, не только для создания гладких поверхностей, но и для изготовления объемных фигур и изготовления многоуровневых подвесных потолков.

Размеры потолочного профиля для гипсокартона такие:

• ширина — 60 мм;
• высота — 28 мм;
• толщина стенок — 0,38-0,45 мм;
• длина — 300 см и 400 см.

Ширина направляющей детали достаточна для того, чтобы прикручивать края ГКЛ, без разрушения его кромок.

Арочный профиль

Этот материал можно сделать самостоятельно, но на это уйдет много времени, шума и пыли. Каждый ремонт имеет свою стоимость и время. Такой перфорированный профиль позволит создавать изогнутые пространственные формы быстро и просто:

• ширина — 60 мм;
• высота — 28 мм;
• толщина стенок — 0,38-0,45 мм;
• длина — 300 см и 400 см;
• радиус изгиба — 50 см.

Вспомогательные детали

Длины одного фрагмента профиля для потолка из гипсокартона не всегда хватает, чтобы разместить его между смежных стен. Кроме того, зачастую возникает необходимость соединения этих изделий под различными углами.

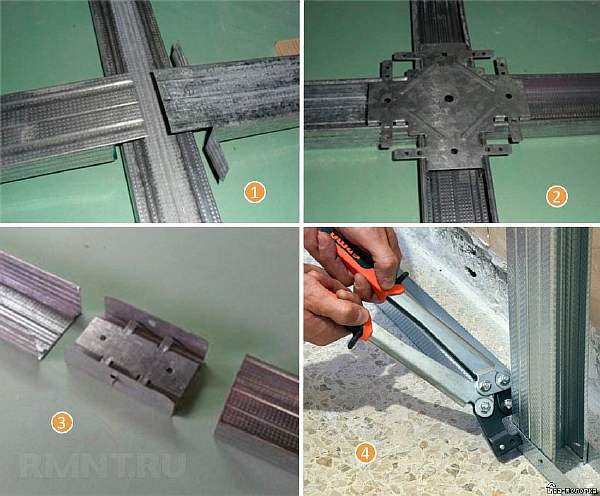

Для закрепления и соединения потолочных несущих и направляющих реек используются такие изделия:

1. Вертикальные стальные подвесы. Эти детали представляют собой перфорированные «П»-образные полосы. Их задачей является крепление направляющих для гипсокартона к несущей плите или к каркасу первого уровня при строительстве многоярусных конструкций.
2. Продольный соединитель для потолочных деталей. Благодаря своей конструкции обеспечивает жесткое и почти бесшовное соединение двух и более деталей.
3. Соединитель универсальный. Предназначен для соединения направляющих в местах их перпендикулярного совмещения. Обеспечивает прочную стыковку деталей, не влияющую на степень ровности каркаса.
4. Соединитель угловой. Обеспечивает жесткую фиксацию в местах соединения ПП под различными углами.
5. Угловой профиль. Данное изделие может изготавливаться из алюминия или из пластика. Используется при проведении отделочных работ для защиты углов многоуровневых прямоугольных потолков из гипсокартона .

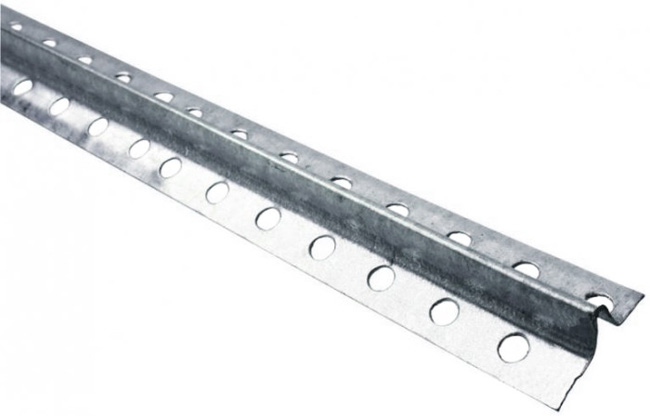

6. Профиль маячковый. Несмотря на то, что эти изделия применяются, в основном, для выравнивания стен, его зачастую используют для ремонта провисших потолков.

Монтаж

Направляющий профиль для листов гипсокартона необходимо закрепить следующим образом:

• Направляющую прислоняем к стене, при этом ориентируемся на черту периметра, проведенную с помощью отвеса. Удобнее всего начинать работу снизу, отступив от края профиля примерно 30 сантиметров. Просверливаем отверстия глубиной немного больше длины дюбеля, и фиксируем его.
• Такие же отверстия проделываются посередине и внизу, в них так же вставляются дюбель-гвозди.
• Теперь проверяем, соответствует ли направляющий профиль черте, а затем подбиваем дюбеля с помощью молотка.

• К оставшемуся до стены расстоянию добавляем еще пару сантиметров, берем нужное количество профилей и начинаем крепить их внахлест. Для этого бока профиля отрезаются ножницами, затем изделие выгибается в обратную сторону, серединка срезается, а края выравниваются с помощью плоскогубцев.
• Все профили выставляются строго по разметке, на стыках сверлим отверстия и закрепляем их дюбелями.
• По тому же принципу происходит крепление направляющих на остальных стенах, а также на потолке.
• По периметру конструкцию можно дополнительно укрепить, просверлив отверстия шагом 20–40 сантиметров и вставив в них дюбель-гвозди.

Такой каркас позволит без труда установить стеновой либо потолочный профиль для создания основы под гипсокартонную обшивку.

Монтаж профиля под гипсокартон

• Выравнивающую основу для последующей ГКЛ-облицовки кривых стен/потолков, от 4 мм перепада поверхности.
• Полостную нишу для изоляторов при внутреннем утеплении стен и потолка, а также звукоизоляции.
• Конструктивный модуль для криволинейных, полочных, изогнутых конструкций, а также арочных дуг, коробов.
• Маскировочный вариант для коммуникаций.

• Разметочная нить;
• Уровень (спиртовой), нивелир;
• Стандартная рулетка;
• Карандаш или мелок;
• “Акула (ножницы для резки металла);
• Шуруповерт/электродрель (+ переноска);
• Электроперфоратор для засверливания туннелей под дюбели при работе по бетону, кирпичной кладке;
• Стремянка.

Еще одним минус дерева — перед тем как сделать каркас под гипсокартон из него, подготовленные рейки важно тщательно подровнять и просушить, иначе, через какое-то время они, просыхая, начнут выкручиваться, ослабляя шурупный ход и деформируя гипсокартонную обшивку. В пазы стартовых профилей вставляют стоечные продольные

Проверяется уровень при помощи натянутой нити. Края подвесов нужно согнуть и к ним прикрепить продольные профили на саморезы.

Неопытный, мастер-новичок, прежде чем заниматься сборкой каркаса, должен разобраться в видах и назначении профилей, чтобы ничего не перепутать и не испортить тем самым материалы.

Монтаж стоечных профилей

Последовательность монтажа на стену будет следующей:

• Стойки устанавливаются с шагом по размерам листов. На стене отмеряется расстояние по ширине листа и делается метка. Здесь будет проходить осевая линия вертикальной стойки, которая станет местом стыка ГКЛ. Такие метки делаются до конца стены, затем отмечаются центральные точки полученных отрезков. Здесь также будут крепиться стойки, приходящиеся на цент листа. С помощью отвеса проводятся вертикальные линии.
• На полученных линиях через каждые 60 см ставятся метки и в этих местах сверлятся отверстия, после чего в них вставляются дюбели и крепятся подвесы.
• Несущий металлопрофиль устанавливается в направляющие. Все профили выставляются по горизонтально натянутой леске, а заем фиксируются с помощью подвесов, концы которых загибаются и крепятся саморезами. К направляющим стойки крепятся саморезами «клопами» или просекателем .

Для повышения прочности конструкции к стойкам крепятся горизонтальные перемычки из того же типа металлопрофиля. Сколько их устанавливать, зависит от требуемой прочности каркаса. Они должны также приходиться на места стыков листов.

Листы вместе со своими половинками располагаются в шахматном порядке. Горизонтальные швы соседних листов не должны совпадать.

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

• стоечные;
• направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

• UD – это направляющие потолочные;
• CW – изделия перегородочные стоечные;
• UW – перегородочные направляющие;
• CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

• В зависимости от места использования – на потолочные и стеновые.
• По выполняемой роли – на направляющие и несущие.
• По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
• В зависимости от поперечного сечения – на угловые, плоские и П-образные.

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).
