Компактный и недорогой погружной насос «малыш» для погружения в скважины и колодцы

Установка в колодце или скважине

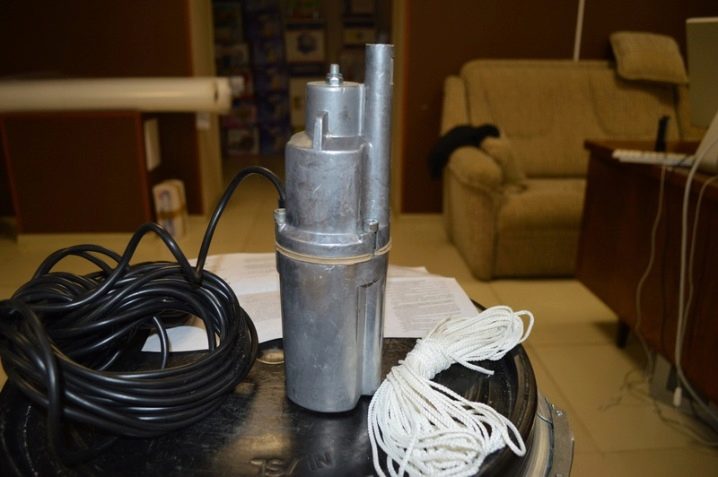

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

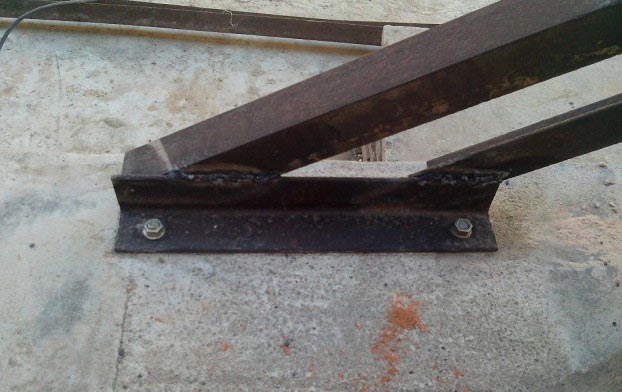

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

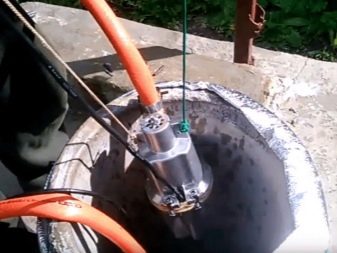

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

• Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
• Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
• При эксплуатации с гидроаккумулятором выставить минимальное давление.
• Установить защиту от сухого хода.
• Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

https://youtube.com/watch?v=z13bUEX9eQo

Общие характеристики

Электронасы обладают следующими характеристиками:

1. Конструкция электронасоса позволяет погружать его под воду на глубину до пяти метров.
2. Охлаждение таких устройств осуществляется водой, в которую они погружены, поэтому ни в коем случае нельзя допускать работу электронасоса всухую. Катушка электромагнита сильно греется и без охлаждения сгорает в течение нескольких минут. Поэтому предъявляются требования к температуре перекачиваемой воды — она должна быть не выше 35ºС. Это требование нужно учитывать, если вы летом используете устройство для перекачки воды из открытых водоёмов или резервуаров, температура воды в которых может доходить 40ºС и выше.
3. Время непрерывной работы — 2 часа, после чего следует сделать перерыв на 30 минут.
4. Длина питающего кабеля, в зависимости от комплектации и производителя, варьируется от 5 до 50 метров. При необходимости кабель можно удлинить, но следите за тем, чтобы место соединения находилось выше уровня воды.

Модификации прибора

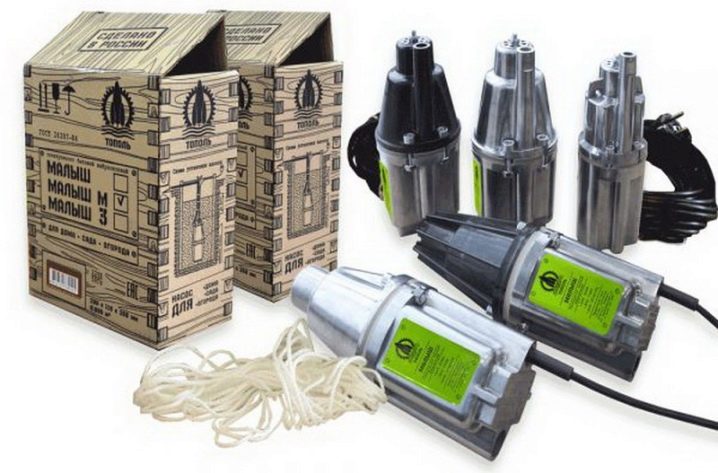

Есть четыре модификации электронасоса Малыш:

1. Стандартный Малыш имеет нижний забор воды.
2. Малыш-М — отличается от стандартного тем, что входной клапан расположен в верхней части насоса.
3. Малыш-К — оснащён встроенной защитой от перегрева. Забор воды осуществляется в нижней части насоса.
4. Малыш-3 — более компактная и экономичная модификация стандартного устройства.

Электронасосы Малыш, Малыш-М и Малыш-К

Различия в конструкциях этих модификаций позволяют подобрать ту, которая лучше всего подходит для ваших условий. В случае необходимости можно заменить одно устройство на другое без какой-либо переделки системы водоснабжения, благодаря одинаковым техническим характеристикам:

1. Питающее напряжение — 220 В, 50 Гц;
2. Потребляемая мощность — 240 Вт;
3. Номинальный напор — 40 м;
4. Номинальная производительность — 0.43 м3;
5. Максимальный напор — 60 м;
6. Производительность при работе насоса без напора — 1.5 м3;
7. Диаметр — 99 мм;
8. Высота — 255 мм;
9. Масса без электрокабеля — 3.4 кг.

Из перечня характеристик следует, что производительность насоса Малыш уменьшается с увеличением высоты, на которую он подаёт воду. Это значит, что при превышении максимальной подачи производительность будет равна нулю, то есть вода подаваться не будет.

Здесь нужно пояснить, что при расчёте необходимой подачи нужно учитывать не только вертикальные, но и горизонтальные участки. Перекачивание воды на 10 метров по горизонтали создаёт на устройство такую же нагрузку, как и подъём воды на высоту в один метр.

Для того чтобы обеспечить номинальные характеристики, диаметр шланга должен быть определённой величины. Для подачи воды электронасосами Малыш, Малыш-М и Малыш-К необходимо применять гибкие шланги или трубы с внутренним диаметром 19−22 мм.

Характеристики Малыш-3

Это устройство обладает всеми преимуществами стандартной модификации. Но для получения максимальной экономичности и минимальных размеров технические характеристики были изменены^

1. Напряжение сети — 220 В, 50 Гц.
2. Потребляемая мощность — 165 Вт.
3. Номинальная подача — 20 м.
4. Номинальная производительность — 0.43 м3.
5. Максимальная подача — 25 м.
6. Производительность при работе электронасоса без напора — 1.5 м3.
7. Диаметр — 76 мм.
8. Длина — 240 мм.
9. Масса — 2 кг.

Для подсоединения к насосу нужно использовать шланг с внутренним диаметром 17 мм.

Несмотря на свои скромные размеры, он отлично подойдёт для неглубоких скважин с небольшим дебетом воды. Дело в том, что мощные устройства быстро выкачивают воду из таких скважин и поэтому возрастает вероятность работы всухую. Установка датчика уровня тоже не может защитить насос, так как из-за быстрой откачки воды происходят частые включения и отключения, что отрицательно сказывается на сроке службы устройства. Поэтому в таких случаях сложно найти альтернативу электронасосу Малыш-3.

Монтаж

Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.

Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.

Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.

В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.

После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.

Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.

Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.

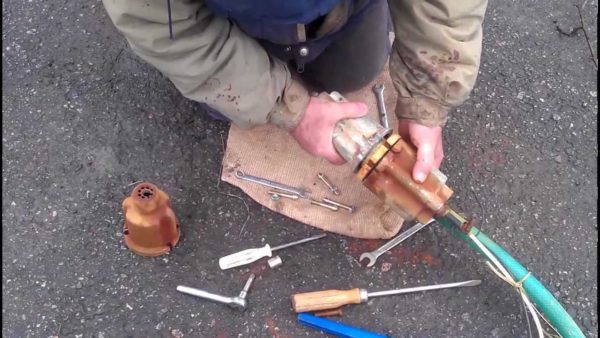

Особенности ремонта насоса Малыш своими руками

Необходимость в ремонте насоса Малыш чаще всего возникает из-за того, что в механизм из воды попадает мелкий мусор, а также образуются илистые отложения. Поэтому для продления срока службы оборудования, его необходимо регулярно разбирать и чистить. Видео ремонта насоса Малыш своими руками можно легко найти в интернете. Оно наглядно демонстрирует, что ремонт осуществляется в следующей последовательности:

• перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• после снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

Встроенная автоматическая система защиты помогает насосу справиться с перепадами напряжения

Когда насос разобран, можно приступать к его чистке и ремонту. Помимо засоров, одной из частых причин поломок агрегата может стать отслоение эпоксидного компаунда в результате расширения корпуса при перепадах температур. Осуществить ремонт водяного насоса Малыш своими руками при такой поломке достаточно просто. Для начала следует небольшим молоточком простучать корпус, чтобы определить места отслоения компаунда. Там, где он отошел, звук будет тоньше. Потом нужно извлечь узел с компаундом, и при помощи болгарки нанести на корпус насечки. Такие же насечки в виде сетки нужно нанести на узел.

Затем на узел и на внутреннюю поверхность корпуса наносится герметик, лучше всего подойдет клей для стекла или другой аналогичный состав. Узел с нанесенным герметиком вставляется в корпус, к нему прилагается усилие около 300 кг. После того как герметик застынет, насос нужно собрать в обратном порядке.

В состав ремкомплекта насоса Малыш может входить герметик, но иногда надежнее воспользоваться дополнительными средствами.

Один из важных моментов при сборке насоса – это совпадение отверстий, которые расположены в центральной и верхней части резиновой прокладки устройства. Эти узлы симметричны, поэтому их взаимное расположение можно перепутать. Работоспособность устройства можно легко проверить, опустив его в ведро с водой. Высота струи воды из выходного патрубка без шланга должна составлять примерно 30 см.

Габаритные размеры электронасосов «Малыш»

Виды

Насосы «Малыш» по особенностям конструкции можно разделить на несколько разновидностей:

Насосы с верхним забором воды. Практика показала, что подобные водяные насосы очень хорошие. Обусловлено это тем, что основная конструкция насоса располагается снизу и имеет полноценное охлаждение при работе. К тому же в такую установку не попадут загрязнения вроде песка, ила и так далее. Такие насосы отлично подойдут как глубинные для скважины. Хотя их лучше использовать все же на небольшой глубине.

Всего насосы серии «Малыш» делятся на три модели:

Классический «Малыш» является базовой моделью с нижним забором воды. Наиболее эффективен такой насос при работе на открытых водоемах, когда нужно подавать воду на большие расстояния, при откачке воды из подвалов и нижних этажей. Может откачивать воду до минимально возможного уровня. На него рекомендуется устанавливать специальные фильтры, чтобы внутрь не попали частички грязи.

Технические характеристики данной модели и условия эксплуатации следующие:

• тип погружного насоса: колодезный, скважинный;
• механизм насоса – вибрационный;
• максимальный напор – 60 метров;
• максимальный расход – 25 л/мин;

• глубина погружения в воду – 3 метра;
• потребляемая мощность – 240 Вт;
• потребляемый ток – 3,4 А;
• диаметр насоса – 98 миллиметров;
• уровень защиты – IP x8;

• размеры: ширина – 98 миллиметров, длина – 98 миллиметров, высота 255 миллиметров. Насосы данной модели могут иметь маркировку в виде букв.
• температура транспортируемой воды варьируется от 1 до 35 градусов;
• горизонтальная транспортировка воды производится максимум на 100-150 метров;
• вертикальная транспортировка воды производится не более чем на 40 метров;
• водоснабжающая система должна иметь не более трех точек забора воды;
• средняя производительность – 1 050 л/час;

• массовая концентрация механических примесей – не более 0,01%;
• отсутствует защитная автоматика от перегрева, фильтр от загрязнений, реле давления;
• устройство можно погружать на глубину не более 5 метров;
• корпус устройства изготовлен из алюминия;
• работает от обычной сети 220 В.

Технические характеристики данной модели имеют следующие отличия:

• наличие автоматической защиты от перегрева.
• напор – 20 метров;
• выдача воды – 0,432 кубометра в час;
• номинальная мощность – 165 Вт;
• насос и электропривод расположены в монолитном герметичном блоке;

Установка и подключение оборудования

Перед тем как приступить к установке насосного оборудования, следует учитывать специфику разных моделей:

При монтаже насоса для колодца Малыш оборудование нужно закреплять не ниже, чем на расстоянии 1 м от дна резервуара. Так вы сведете к минимуму попадание в механизм мусора со дна.
Техника с клапаном в верхней части может быть установлена на дно резервуара, так как такое устройство исключает попадание мусора со дна.

Для того чтобы уменьшить количество вибраций работающего механизма, нужно закрепить один конец прочного капронового шнура в специальном отверстии на корпусе насоса, к другому концу необходимо прикрепить специальную эластичную подвеску, в роли которой может выступать медицинский жгут или эластичный резиновый шланг.

Насосы Малыш выпускаются с алюминиевым или пластиковым исполнением корпуса

При работе в ограниченном пространстве, например, в колодце или скважине, насос может биться о стенки резервуара, что приведет к преждевременной поломке. Для того чтобы этого не произошло, рекомендуется надеть на корпус широкое кольцо из плотной резины, которое послужит амортизатором при ударах.

Помните, что оборудование обязательно нужно устанавливать в вертикальном положении, горизонтальная установка может привести к преждевременным поломкам. Глубина погружения агрегата должна быть больше нижнего показателя динамического уровня воды. Перед началом установки погружного насоса для колодца Малыш, следует провести подготовительные работы, то есть определить глубину положения насоса в резервуаре и приобрести шланг соответствующего диаметра

Очень важно, чтобы диаметр шланга подходил к устройству, тогда оно сможет работать максимально эффективно

Несоответствие сечений шланга и входного отверстия насоса может привести к перегрузкам и преждевременному износу комплектующих. Ни в коем случае нельзя подключать устройство к электросети в процессе монтажа, делать это можно только после того, как все монтажные работы окончены. Если электрический кабель слишком короткий, то его можно удлинить, но место соединения обязательно должно находиться за пределами скважины.

Подключение насоса к электросети осуществляется только после окончания всех монтажных работ

Особенности технического обслуживания

Итак, дабы ваш насос Малыш смог прослужить как можно дольше, обязательно соблюдайте условия его хранения и использования, рекомендованные фирмой-производителем. Только в таком случае будет гарантироваться нормальная работа агрегата на протяжении положенных ему 2-х лет. Что характерно, ни в особом уходе, ни в сложном оборудовании насос не нуждается, следовательно, правильное техническое обслуживание никакого труда составлять не должно.

После того как вы впервые установить прибор в скважину, подождите, пусть он поработает несколько часов, после чего извлеките его и тщательно изучите – поищите возможные неисправности. И если с этим все в норме, то оборудование можно погрузить обратно и продолжить эксплуатацию, допуская продолжительное погружение.

Время от времени (приблизительно каждые три месяца, хотя по возможности это рекомендуется делать после каждой сотни часов эксплуатации) все так же осматривайте прибор. В случае обнаружения следов трения на корпусе можно смело говорить о неправильной установке насоса – во время работы он взаимодействует со стенками скважины. Во избежание всего этого старайтесь выставлять агрегат очень ровно, не забывая об уже упомянутом ранее резиновом кольце на корпусе.

Если входные отверстия засорились, чистите их осторожно, стараясь не повредить клапан из резины. Рекомендуется производить чистку с помощью какого-либо инструмента, имеющего затупленный конец

Если на зиму вы не намерены использовать оборудование, извлеките его, тщательно промойте и высушите. Храниться насос должен как можно дальше от любого отопительного оборудования, более того, вы должны защищать его от прямых лучей солнца.

Видеоролик, который представлен ниже, расскажет вам о возможном способе усовершенствования агрегата.
