Как подобрать гофру для кабеля

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Правильная укладка проводки в штробы

Замечания по безопасности:

Что делать со старым кабелем? При проведении ремонта, старая проводка может оставаться в стене при условии, что она полностью отключена от источника энергии, и не проходит по маршрутам новой проводки. Если нет возможности произвести полную замену, и вы частично будете использовать старый алюминиевый провод, необходимо позаботиться о правильном соединении двух видов металла.
При укладке кабеля в старые штробы (пусть и частично), старый кабель надо удалить.
Перед началом работ необходимо составить карту действующей проводки. Возможно, вы не знаете, где был проложен кабель. Тогда надо прозвонить стены кабеле искателем.
После укладки кабеля в штробы, замазывание надо производить как можно более герметично. Если стена бетонная — штроба закрывается цементом

Перед установкой гипсокартонного листа, важно не оставлять воздушных полостей. Это своеобразная гарантия от возгорания изоляции проводки, в случае короткого замыкания.
Линии прокладки только параллельно и перпендикулярно потолку

Исключение составляет вариант со скошенным уровнем (мансарда). Тогда штроба прокладывается вдоль линии скоса.
Расстояние от действующих и планируемых инженерных сетей (трубы отопления, водоснабжения, газ) не менее полуметра.
Расстояние от потолка, углов, оконных и дверных проемов — 15–20 мм.
Глубина штробления зависит от сечения провода и способа укладки. Обычно достаточно углубления 20 мм, за исключением укладки в гофр. Если на стену будет наноситься толстый слой штукатурки — достаточно 3–5 мм от плоскости черновой стены до проводки. То же самое относится к потолку. Глубина может быть меньшей.
Продумайте схему временного электропитания. Если вы проживаете в этом помещении, и не успели завершить замену электропроводки в срок, старые линии вы уже не сможете подключить.
Важно! Проверьте исправность входных автоматов. Не должно быть никаких жучков и прямых подключений. Все только в штатном режиме.
Связные (телефонные, интернет) кабели прокладываются на расстоянии не менее 50 см от силовых. Пересечение только под прямым углом.

При желании, можно уложить кабель в гофр. Это даст возможность замены проводки, не вскрывая стену.

Кабель без гофры. Почему нельзя и когда можно.

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

Технические параметры труб

При изготовлении любого типа рукавов, обязательным условием является строгое соблюдение всех требований и характеристик. Эти требования четко сформулированы в определенных документах. Так, например, ГОСТ 16338 определяет требования к изготовлению труб из пластика низкого давления с маркировками 271, 273, 276, 277, и 286. А ГОСТ 16337 относится к изделиям, промаркированным как — 10803-020, 15303-003,15803-20, 16803-170.

Дополнительно, не допускается нарушение целостности слоев, вздутий, трещин или других дефектов материала.

Важно! Не допускается появление шероховатостей на внутренних стенках. Также не допустимо нарушение однородности внешнего слоя, как на гофрированных, так и на гладких ПНД трубах

Далее представлен ассортимент труб круглого сечения, который представлен на Российском рынке. Сортамент технических труб ПНД

SDR9	SDR11	SDR13,6	SDR17	SDR17,6	SDR21	SDR26
Наружн. Диаметр	Толщина стенки изделия в мм
16	2,0
20	2,3	2,0
25	2,8	2,3	2,0
32	3,6	3	2,4	2
40	4,5	3,7	3	2,4	2
50	5,6	4,6	3,7	3	2,4	2
63	7,1	5,8	4,7	3,8	3,6	3	2,5
75	8,4	6,8	5,6	4,5	4,3	3,6	2,9
90	10,1	8,2	6,7	5,4	5,2	4,3	3,5
110	12,3	10	8,1	6,6	6,3	5,3	4,2
125	14	11,4	9,2	7,4	7,1	6	4,8
140	15,7	12,7	10,3	8,3	8,0	6,7	5,4
160	17,9	14,6	11,8	9,5	9,1	7,7	6,2
180	20,1	16,4	13,3	10,7	10,2	8,6	6,9
200	22,4	18,2	14,7	11,9	11,4	9,6	7,7
225	25,2	20,5	16,6	13,4	12,8	10,8	8,6
250	27,9	22,7	18,4	14,8	14,2	11,9	9,6
12,3	10	8,1	6,6	6,3	5,3	4,2

Также дополнительно ПЭ трубы разделяются по номинальному давлению.

• Легкая электротехническая – 0,25 мПа.
• Среднелегкая – 0,4 мПа.
• Средняя – 0,6 мПа.
• Тяжелая – 1 мПа.

Устройства нестандартного типа изготавливают индивидуально под требования заказчика.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

• Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
• Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
• Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

Полиэтиленовая гофраИсточник elektro-svitidla.com

По устойчивости к внешним воздействиям

• Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
• Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
• Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
• Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

• Однослойные (могут иметь разную толщину).
• Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Прокладка металлической гофрыИсточник rusenergetics.ru

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Прокладывание в штробыИсточник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Так определяется толщина гофры (таблица, часть 1)Источник infocable.by

Так определяется толщина гофры (таблица, часть 2)Источник infocable.by

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

• 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
• 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
• 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
• 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
• 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

led-set.ru

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

• серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
• черный и оранжевый цвет это ПНД – полиэтилен низкого давления
• синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП
ПП

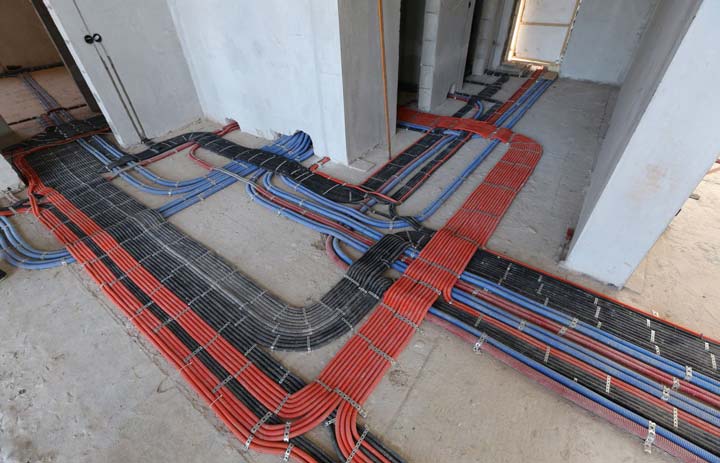

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Рекомендации по проведению монтажных работ

Заведение кабеля в гофру

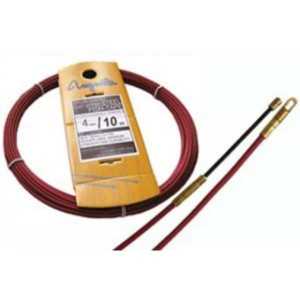

Укладка кабеля в гофрированную трубу происходит при помощи специальной струны, установленной заводом-изготовителем внутри гофры. Последовательность работ при укладке электрического кабеля в трубу следующая:

1. Гофрированная труба растягивается на длинном прямом участке. Для того чтобы затянуть кабель внутрь гофры нужно иметь большое пространство для полного разматывания.
2. Конец электрического кабеля соединяется со струной, место соединения обматывают изолентой для свободного движения без зацепов проволоки внутри трубы.
3. Необходимо участие минимум двух человек для производства этой работы. Один человек держит гофрированную трубу с одного конца, второй аккуратно и без рывков вытягивает струну с электрокабелем.
4. После того, как кабель появился с обратной стороны гофры – его фиксируют (например, изолентой) с обеих сторон, чтобы он снова не заскочил в гофру.

Крепление гофрированных труб

При монтаже гофрированной трубы с электрическим кабелем используют разнообразные способы закрепления. Самые распространённые из них:

• монтаж с помощью пластиковых клипс: применяется при монтаже на любые виды конструкций;
• монтаж с помощью дюбель-хомутов или дюбель-шпилек: применяется при монтаже гофры на бетонные и деревянные конструкции;
• монтаж с помощью пластиковых стяжек к металлическому тросу или каркасу: применяется при прокладке гофры на улице или при наличии металлического каркаса (например, в потолках из гипсокартона);
• монтаж в штробах с последующей заделкой: применяется в бетонных и кирпичных стенах, в штукатурке.

Чем крепить

Перед финальной отделкой стен нужно выбрать способ фиксации проводов.

Алебастр

Гипсовый состав применяют при необходимости быстрого крепления кабеля. Раствор удерживает небольшое количество проводов в мягкой оплетке. Алебастр накладывают небольшими порциями. Главным недостатком считается быстрое затвердевание смеси, которую невозможно готовить в нужных объемах.

Кабельные стяжки

Крепеж из негорючего пластика подходит для установки на газобетон, кирпич, дерево или бетон. Его используют в сочетании с винтами, шурупами и дюбель-гвоздями. Перед монтажом формируют отверстие, соответствующее диаметру крепежа. После этого вставляют дюбель, забивают стяжку-площадку, укладывают кабели на готовую трассу.

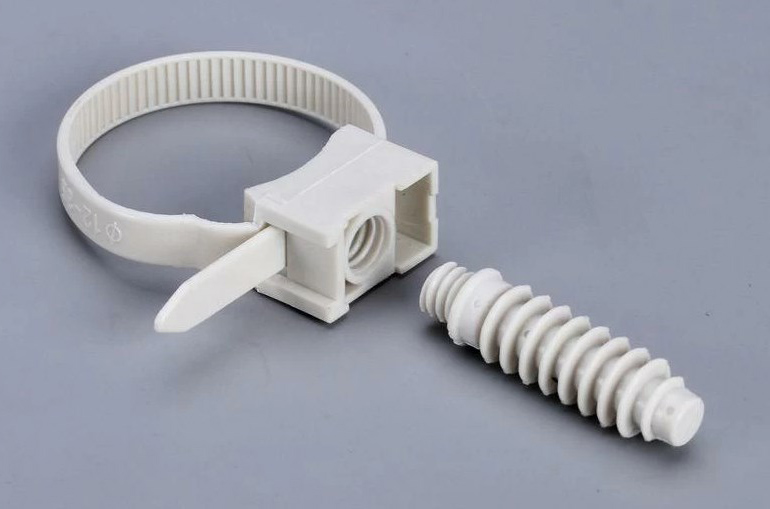

Дюбель-стяжки

Изделие представляет собой дюбель-гвоздь со стяжкой, сделанной из самозатухающих пластификаторов. Крепеж снабжен неразъемными или разъемными замками. Во втором случае можно дополнять пучок новыми проводами или убирать ненужные элементы. Дюбель-стяжки используют для открытой или скрытой прокладки кабелей на кирпичных или бетонных поверхностях.

Пластиковый дюбель

Полиамидные гвозди с головкой-отверстием помогают быстро закрепить кабель в штробе. Сначала забивают фиксирующий элемент, после этого протягивают кабель.

Дюбель-хомуты

Изделия разного диаметра предлагаются в белом или черном цвете. Крепеж имеет вид петли с фиксаторами на ножках. Перед установкой проделывают канавку, размещают хомут, прокладывают проводку. Недостатком метода считается необходимость строгого подбора размера крепежа под сечение кабеля.

Дюбель-клипсы

Элементы используются при открытой укладке проводов. Они имеют вид изогнутых полос с ответвлениями. Клипсы подходят для закрепления круглого или плоского кабеля малого сечения. Устанавливаются такие элементы легко. Достаточно сделать нишу нужного размера, вставить в клипсу жгут. Электрические коммуникации фиксируются надежно, выглядят эстетично.

Самодельные приспособления

При отсутствии специализированных изделий можно использовать подручные средства:

1. Дюбели или гвозди. Их вбивают до укладки проводки. Гвоздем пробивают центральную часть телефонного кабеля.
2. Гофрированный шланг. Его нарезают на отрезки, длина которых чуть больше ширины канала. Трубку сжимают и вводят в штробу. По мере оштукатуривания стены крепежи извлекают.
3. Перфорированные металлические полосы. Используются для размещения поперек трубы и закрепления пучков.

Алюминиевые пластины

Для закрепления кабелей применяют листы металла, нарезанные тонкими полосами. Несколько проводов оборачивают пластиной, которую просверливают и закрепляют на дне штробы. Концы полосы загибают после укладки кабелей.

Крепеж для упорядочивания пучка проводников

При организации рабочих мест проверяют несколько разных кабелей.

Для упорядочивания пучков используют:

1. Монтажные площадки. Их закрепляют на поверхности с помощью клейкого слоя. После этого пучок прикрепляют к площадке с помощью стандартной стяжки.
2. Кабельную клипсу с клеевой основой. Она подходит для закрепления на пластиковых поверхностях.
3. Кабельные лотки из перфорированного металла, фиксируемые на потолке.

Как применять приспособления для протягивания кабеля

Отсутствие зонда не является препятствием, так как его можно заменить иными устройствами. Возможно, процесс станет чуть более трудоемким — однако результат будет достигнут. Вот наиболее распространенные способы применения альтернатив зонду.

Задействовать УЗК

УЗК (также известен как буш, он же кондуктор кабельный) — это специализированное устройство для закладки кабельных каналов.

Оно представляет собой монтажный инструмент, с помощью которого протягивают кабель. Состоит УЗК из двух компонентов: гибкой либо жесткой насадки, а также стекловолоконного, нейлонового либо стального прутка. При значительной протяженности буша к нему прилагается лебедка либо катушка для намотки.

Последовательность действий такова:

1. УЗК заводят внутрь трубы.
2. Кабель прикрепляют к бушу (при этом допустимо задействовать кабельный чулок).
3. УЗК вытягивается из трубы, заменяя собой кабель.

Для повышения эффективности процесса используют лебедки (на гидравлике, на электричестве или механические). Чтобы ускорить протаскивание провода и минимизировать силу трения, можно подключить к процессу специальные мази.

Стоимость УЗК может достигать чуть ли не полумиллиона рублей. Естественно, частным домохозяйствам невыгодно приобретать такое устройство, поэтому временно одолжить УЗК у соседей вряд ли удастся. Таким техническим решением пользуются в основном монтажники-профессионалы.

Протяжки УЗК на видео:

Задействовать компрессор или пылесос

Протянуть кабель в металлическую или пластиковую трубу будет предельно несложно, при условии что диаметр изделия невелик. Алгоритм действий таков:

1. Пылесос прикрепляют к одному из концов трубы. С противоположного конца вводят бечевку либо легкую нитку, на которую подвешен небольшой груз. Таким грузиком может стать обычная пробка, пенопластовый или поролоновый шарик. Катушку следует разматывать по мере всасывания нитки в трубу.
2. Как только нить вышла с противоположного конца, провод следует закрепить. Если же он чересчур тяжелый, к нему прицепляют проволоку. Потом с противоположного конца трубы вытягивают бечевку с проводом либо кабелем.
3. Если проволока была протянута, к ней присоединяют проводку и втягивают обратно (по аналогии с ниткой, втягивать следует зондом внутрь).

Протягивание посредством компрессора происходит по этому же алгоритму. Единственная разница заключается в том, что размещают компрессор с той же стороны, откуда вводят нить.

На видео пример использования пылесоса что бы затянуть тонкую нить, а затем с ее помощью, провод.

Устройство с магнитом

Работать с этой протяжкой чрезвычайно легко, но применим он только к трубам из пластика.

Неодимовый магнит

По понятным причинам с металлическими трубами этот способ работать не будет. Магнит закрепляют на проводе, который собираются протянуть. Он станет реагировать на другой магнит — внешний (его следует закрепить на ролике, управляемом монтажником). Для достижения результата надо будет просто просунуть в трубу  провод с ответным небольшим магнитом на конце, и протянуть его перемещая мощный основной магнит по наружной стороне трубопровода.

Этот метод оптимален для ПНД или ПВХ труб со значительным метражом, а также для протяжки провода в полостях потолков, полов и стен. Есть и аналогичные технические решения для не слишком протяженных кабельных каналов. Наконечник с магнитом закрепляют на конец кабеля, и он реагирует на другой магнит, который размещен на стержне из пластика.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

1. Диаметру.
2. Толщине стенок.
3. Используемым материалам.
4. Цвету.
5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.

2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно!

Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

• Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
• Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр Внутренний диаметр 16 10.7 20 14.1 25 18.3 32 24.5 40 31.5 50 39.6

Размерный ряд металлорукавов:

Наружный диаметр Внутренний диаметр 9.8 5.1 11.0 7.7 13.5 9.7 15.6 11.7 19.0 14.7 22.0 18.0 38.0 31.5 45.0 37.5 58.0 49.5 71.5 62.5 87.5 78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
