Как проложить канализацию в частном доме?

Монтаж выпуска

1. Для него лучше смонтировать специальное отверстие еще при строительстве дома. Если его нет, то в фундаменте делается отверстие на 200-250 мм шире самого диаметра трубы.

2. Отверстие гидроизолируется с помощью битумной мастики.

3. Далее в него вставляется специальная гильза (отрезок диаметром на 20-40 мм больше выводящей трубы). Она служит для предотвращения от разрушения основного трубопровода. Гильза должна выступать из фундамента с обеих сторон на 150 мм.

4. В гильзу укладывается выводящая труба. Пространство между ними тщательно заполняется пеной.

5. С внутридомовой канализационной трубой гильза соединяется косым тройником (тройником 45°) и отводом .

Канализационные крестовины, тройники и отводы

Выполнение работ

После проведения всех подготовительных работ можно приступать непосредственно к монтажу. В первую очередь необходимо разобрать старую систему. Работы проводятся следующим образом:

• Сначала определяются проблемные места, в которых придется проводить дополнительные работы. Это может быть место, где труба проходит сквозь стену.
• С помощью зубила начинается демонтаж чугунных труб. При этом нельзя допускать попадание чугуна в главную магистраль канализационной системы. В противном случае может произойти сбой в ее работе.

Работа с чугунной канализацией – это не самое эстетичное зрелищеИсточник domvpavlino.ru

Если замена магистрального стояка не предвидится, то труба от него отпиливается с помощью болгарки.

После того, как демонтаж был произведен, работы прекращаются до полного остывания соединительных узлов.

Монтаж современных пластиковых труб можно провести двумя способами.

Монтаж пластиковых труб с помощью клея

• трубы режут на куски необходимой длины;
• края зачищают наждачной бумагой;
• края обезжиривают;
• трубы проверяются на совместимость;
• в нужных местах наносится клей;
• обработанные элементы соединяются между собой;
• при сжатии двух труб образовывается валик, напоминающий по цвету жидкий мед;
• высыхает клей на протяжении часа.

Монтаж пластиковых труб с помощью сварки

• монтаж так же начинается с нарезки труб нужной длины и зачистки;
• паяльное устройство нагревается до температуры не ниже 260 градусов;
• закрепляются соединители и труба на паяльнике;
• происходит разогрев деталей до нужной температуры;

Сварка пластиковых трубИсточник 2gis.ru

• трубы соединяются в разогретых местах;
• швы проверяются на целостность.

Устройство теплоизоляции

Иногда прокладывать трубопровод ниже уровня промерзания экономически или технически невозможно. В таком случае принимаются меры по его утеплению. Для чего это нужно? При проходе стоков по трубопроводу, они не полностью перекрывают его просвет. Зимой часть трубного сечения заполнена холодным воздухом. Влага испаряется с поверхности тёплых стоков и конденсируется на «потолке». В результате начинает образовываться слой изморози. Нарастая, он становится способен перекрыть просвет настолько, что в этом месте скорость протекания стоков замедляется, и оседают иловые отложения.

На практике используют два решения этой проблемы: обогрев и утепление участка ТП, проложенного в зоне действия отрицательных температур. Для утепления детали участка «одевают в шубу» из материалов с малой теплопроводностью. Существует две разновидности утеплителей, технология крепления которых различна:

• формованные изделия (скорлупа),
• рулонные изделия.

Если используются рулонные утеплители, то сначала в траншею укладывается слой утеплителя. Поверх укладывается собранный участок трубопровода. Его обёртывают рулонным материалом с небольшим нахлестом и крепят проволокой или синтетической лентой.

Формованные утеплители имеют внутренний диаметр, соответствующий диаметру труб, на которые надеваются перед укладкой в канаву. Сверху этот “сэндвич” обматывается гидроизоляцией, концы которой крепятся строительным скотчем.

Способ обогревания используется, если применение утеплителя не решает проблему. В таком случае используется греющий кабель, прокладываемый продольно. Он крепится алюминиевой лентой снизу к трубе. Подключается к сети антиобледенения или отдельному блоку питания.

В продаже имеются заводские изделия с утепляющим слоем. Есть изделия, в которых утепляющий слой дополнен обогревательными элементами. На монтаже нужно обеспечить качественную герметизацию стыков, чтобы проникающая вода не нарушила теплоизоляционные свойства «шубы».

Утепляют не только участки наружной канализации. Детали внутренней КС в неотапливаемых подвалах, также нуждаются в утеплении. Способы те же.

Особенности прокладки канализации в земле

Отвод воды в грунте необходим для обеспечения вывода использованной жидкости в сточные колодцы. В данных инженерных сооружениях системы производится чистка и фильтрация сточных вод, и в зависимости от устройства канализационной системы, повторное их использование или вывод за пределы участка.

Технология прокладки канализационных труб в земле требует уделять повышенное внимание материалам водоснабжающих коммуникаций и принципу их установки. В особенности большую роль играет уклон

В СНиП указывается, что уклон составляет два сантиметра на каждый погонный метр трубопровода.

Прокладка труб канализации

• Под магистралью надо проложить песчаную постель.
• Прокладка труб канализации производится на глубине 200 – 300 миллиметров ниже точки промерзания земли.
• Если не получается сделать достаточную глубину, трубы оборачивают теплоизоляционным материалом, или проводят в трубу нагревательный кабель с подключением к внешнему источнику питания.
• Если угол наклона большой, будет шум. Если маленький, возможны засоры. Действуйте согласно СНиП.
• Не советуем делать прокладку канализации под полом. При ремонте придется долго до них добираться.
• Труба, идущая к раковине не должна иметь более трех изгибов.
• Поставьте на посудомойки и раковины жироуловители. Так канализационная сеть прослужит дольше.

Наружная канализация: выбор системы

• Выгребная яма – колодезное строение без дна, стенки которого кирпичные, из бетонных колец, или бетонные. Дно колодца – грунт, поэтому жидкость просачивается, твердые массы оседают и со временем требуют очистки. К данному варианту прибегают при среднесуточном сточном объеме до 1 куб. м, чтобы почвенные микроорганизмы обработали жидкость. При большем объеме стоков это чревато заражением водных источников в радиусе 50 м. Добавление микроорганизмов способствует уменьшению аромата нечистот и ускорению процесса очистки. Данный вариант выбирается при уровне залегания подземных источников ниже дна от 1 м.
• Готовый или сделанный из пластика и металла герметичный бак предназначен для стока при завышенном уровне подземных источников. Это обезопасит почвенный состав и места чистой воды от заражения. При заполнении бака требуется его очистка, частота которой зависит от объема водостоков. Недостаток – частый вызов ассенизатора, для которого следует обеспечить удобный проезд к накопительному баку. Дно канализации – до 3 м от земли. Крышка бачка должна быть утеплена для защиты трубопровода от замерзания.
• Однокамерный септик – фильтрующий колодец, дно которого это слой щебня от 30 см, поверх которого слой зернистого песка крупной фракции. Водостоки, проходя через данные слои, очищаются на 50 %. Песчаная и щебневая подсыпки способствуют улучшению очистки жидкости и более твердых масс, но это не кардинальное решение проблемы. Спустя время щебень и песок потребуют замены.
• Двухкамерный септик – 2 колодца: 1-ый – с герметичным дном, 2-ой – без дна с песчаной и щебневой присыпками. 1-ый колодец – отстойник, а 2-ой – фильтрующий колодец. При поступлении стоков в 1-вый колодец твердые массы опускаются на дно, жирные всплывают, а между ними – жидкость. На высоте 2/3 1-вого колодца есть соединение со 2-рым с помощью наклонной переливной трубы. Попадая во 2-рой колодец, жидкость, просачиваясь через слои присыпки, очищается и уходит. Со временем потребуется вызов ассенизатора для удаления твердых масс. Для уменьшения ароматов добавляются микроорганизмы, разлагающие фекалии. Установка такой системы возможна при уровне подземных источников от 1 м от дна 2-рого колодца. Через 5 лет щебневый и песчаный слои заменяются.
• Септик с фильтрующим полем – емкость из 2 – 3 секций или нескольких соединенных колодцев. 1-вая емкость для отстаивания стоков, от которой по желобу жидкость поступает во 2-рую емкость с анаэробными бактериями, разлагающими остатки органики. После вода поступает на поля фильтрации – это подземная площадь, где стоки проходят почвенную очистку на 80%. После этого процесса очищения жидкость собирается в водопроводы и выходит в дренажные системы. Не разрешается посадка деревьев или овощей над этими полями, только – разбивка клумб. Со временем потребуется замена щебня и песка полей. Данный вариант возможен при уровне подземных источников ниже 2,5 – 3 м. Расстояние от канализации до источников воды – от 30 м.
• Септик с биофильтром – емкость из 3 – 4 секции. В 1-вой – отстаивание воды, во 2-рой – воздействие анаэробных микроорганизмов на органику, 3-ья – для сепарации воды. Из-за необходимости в постоянном притоке кислорода для аэробных бактерий, подселяемых на фильтр, в 4-той секции над ней монтируется труба высотой 50 см над поверхностью земли. Вода очищается на 90 – 95 %, поэтому она идет для технических нужд. Для этого производится отвод от 4-ой секции в накопительную емкость или в дренажную систему для впитывания в грунт. Добавление микроорганизмов возможно через унитаз. Преимущество – нет необходимости в электропроводке. Недостаток – необходимое постоянное проживание, так как отсутствие стоков приводит к гибели бактерий.
• Септик с принудительной воздухоподачей – требует электроподводки к септику для подключения насоса воздухоподкачки и воздухораспределителя. 3 секции соединены между собой. 1-вая – для поступления и отстаивания воды. 2-ая камера – аэротенк – для закачки частично осветленной жидкости из 1-ой. Здесь происходит смешивание воды с активным илом из аэробных микроорганизмов и растений, для полной жизнедеятельности которых требуется принудительная аэрация. Смесь попадает в 3-тью камеру – отстойник. Насосом производится обратная перекачка ила в аэротенк. Очищенные стоки применимы для технических нужд. Минус – электропотребность и необходимость в постоянном проживании.

Монтаж канализации в частном доме

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

• Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
  Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
• После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Какие трубы можно использовать

Материал и профиль подбирается в соответствии с существующим проектом сточной системы.

Чугунная продукция не теряет актуальность благодаря низкой цене и прочности.

Они устойчивы к нагрузкам и перепадам температур, однако подвержены коррозии. Современные технологии создают антикоррозийные покрытия, позволяющие увеличить срок эксплуатации изделия. Трубы из чугуна обладают большим весом, поэтому бестраншейная прокладка системы канализации потребует специальной техники и вспомогательного персонала для создания инженерной конструкции. При выполнении наружной канализации чугунные изделия необходимо обеспечить теплоизоляцией.

В последние десятилетия появилась сантехническая продукция из ПВП и ПВХ, которые не уступают по своим свойствам металлическим. Они намного легче, поэтому монтаж с такими изделиями производить проще. При установке внутренней системы в ванной или санузле лучше использовать трубы из поливинилхлорида. Полиэтиленовые и полипропиленовые трубы больше подходят для наружной системы. Преимущество пластиковых в том, что они практически не накапливают отложений.

Асбестовые трубы устойчивы к агрессивной среде. В водной среде асбест с течением времени становится только крепче. Кроме того, под воздействием потока воды на внутренней поверхности труб не происходит зарастания. Монтаж системы из асбеста не представляет большого труда, однако она чувствительна к механическому воздействию. Нужно быть осторожными при их транспортировке и установке. Необходимо обеспечить защиту для предотвращения проседания грунта и переломов. Асбестовые изделия не рекомендуется использовать в песчаной почве, так как они обладают низким сопротивлением к песку.

Устройство системы

Канализация в частном доме представляет собой сложную систему, состоящую из внутренних, наружных схем и септика. Чтобы все устройства во время эксплуатации работали бесперебойно и слаженно, их монтаж требует правильного проектирования. Внутри постройки проводят канализационный трубопровод, детали которого соединяют в один общий канал при помощи фитингов. Его выводят наружу и оснащают обратным клапаном, защищающим систему от повышения уровня воды при переполнении внешних емкостей жидкостью. При этом трубы могут устанавливаться не только внутри дома, но и в других пристройках, размещенных на территории земельного участка.

Что же касается внешней части коммуникаций, то она имеет вид выгребного котлована или станции с биологической очисткой. Наружная часть характеризуется разным принципом работы и может состоять из дополнительных устройств, так как будет зависеть от размеров и сложности прокладывания общей системы. Если ее производительность позволяет, то также прокладывают ливневую канализацию, имеющую отдельный сток.

Внутренняя схема

Проектирование и монтаж внутренней канализации в загородном доме предусматривает точные расчеты, поскольку малейшие ошибки могут привести к проблемам в эксплуатации, и установочные работы придется выполнить по-новому. Внутренняя схема коммуникаций состоит из набора труб, пластиковых стояков и крепежных частей, их главной задачей является отвод использованной воды из сантехники и прочих устройств. Основным элементом данной системы считается вертикальный стояк, который накапливает воду со всей горизонтальной разводки. Часто в больших постройках устанавливают два стояка, это позволяет удобно осуществлять планировку комнат и упрощает монтажные работы в целом.

По сравнению с централизованной городской, система в частном доме намного сложнее. Это обусловлено тем, что ей необходимо качественно обслуживать не только жилое строение, но и летнюю кухню, барбекю, баню и душ, поскольку все дополнительные пристройки нуждаются в благоустройстве. При этом трубы можно размещать как внутри, так и поверх стен, а также в полу. Многие владельцы домов стараются прятать коммуникации в стены, но это очень трудоемкий процесс, кроме этого, все подключения должны быть открытыми.

Верхнюю часть стояка, как правило, выводят выше крыши дома на 50 см и оборудуют специальным клапаном или крышкой, это нужно для того, чтобы избежать срыва гидрозатвора. Во многих схемах также часто предусматривается вентиляционное кольцевание, когда горизонтальный трубопровод присоединяют к стояку немного выше места слива. Стояк выводят из здания наружу в колодец через пространство под полом или подвал. Между сантехническим оборудованием и фитингами обязательно размещают сифоны, защищающие помещения от проникновения неприятных запахов.

В том случае, когда планировка внутренних схем выполняется самостоятельно хозяином дома, а не специализированной компанией, то необходимо правильно распланировать размещение трубопроводной разводки, санузлов и кухни.

Внешняя часть

Наружная часть канализации представляет собой схему, состоящую из трубопроводов, транспортирующих стоки к месту утилизации, емкостей для сбора отходов и отстойника (выгребной ямы). Ее проектирование выполняется с учетом действующих нормативов и стандартов, так как правильно обустроенная канализация считается залогом комфортных и надежных условий проживания в доме. Любая неточность в планировке внешней части канализации может привести к различным проблемам, включая в том числе и образование засоров, при которых возможно попадание грязных стоков и отходов в места, расположенные рядом с источниками питьевой воды. Чтобы не допустить подобного, наружные трубы дополняют дренажной системой и делают точные расчеты выгребной ямы: она должна располагаться ниже прокладки трубопроводов. В том случае, когда доставку сточных вод осуществляют при помощи насосов, схему обеспечивают соответствующим напором.

Главной частью внешней канализации является отстойник, к нему все нечистоты поступают по трубам, накапливаются и со временем просачиваются в почву или проходят легкую утилизацию. После наполнения ямы тяжелыми фракциями, необходимо выполнять очистку, применяя специальную ассенизаторскую технику.

Порядок работ

 Рытьё траншеи

Непосредственно начальным этапом обустройства канализационной системы в земле, можно назвать саму процедуру раскопки траншеи. В зависимости от объема работ, можно привлечь тяжелую специальную технику как, например, экскаватор. Однако если объем небольшой, то можно и сделать своими силами. Главное, что необходимо, это соблюдение размеров сливной ямы согласно предписаниям документации. Соблюдение его размеров обязательно для любых способов раскопки траншеи.

Укладка

Сточные трубы по принятым требованиям, рекомендованы с наружным диаметром 110 мм. Если трубы для укладки будут с превышающим размером, то и ширина траншеи возрастёт.

Если у застройщика имеется необходимость проложить канализацию по всем правилам, тогда следует учитывать:

• Прокладывание трубопровода в грунте подразумевает монтаж от несущего фундамента;
• В тех случаях при котором у жилого дома не имеется отверстия, придётся его выдолбить и подвести к нему трубопровод;
• Если проект сооружения предусматривает отверстие для вывода в фундаменте изначально, останется просто состыковать составные части пластиковых труб.

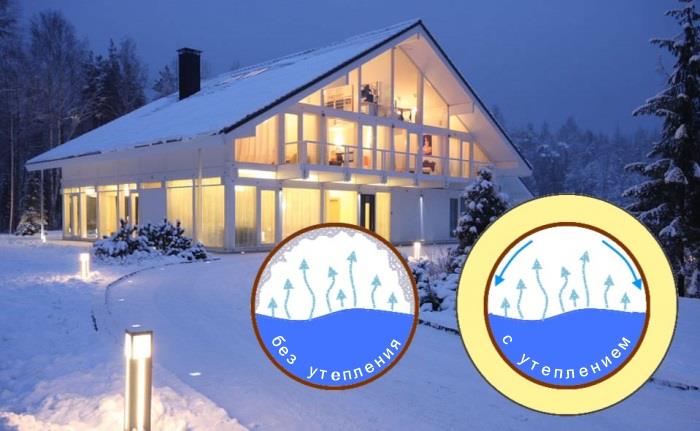

Утепление канализации

Сточные воды, которые проходят по поверхности труб, все же чаще всего имеют нормальную температуру не ниже комнатной, тем более при правильном устройстве системы жидкость не задерживается, а сразу же поступает в сточную яму. Тем не менее иногда приходится сталкиваться с перемерзшими стоками. Это чревато большим риском разрушения и деформации труб из-за расширения замерзшей воды. Именно поэтому, во избежание подобного развития событий, нужно произвести дополнительное утепление наружного трубопровода.

Существует три способа, чтобы предупредить возможное замерзание канализации:

• соблюдение глубины промерзания грунта в зимний период;
• утепление трубы в грунте с использованием  утеплителей(Вспененный полиэтилен, пенополиуретан, минеральная вата и другие);
• утепление с применением в конструкции греющего кабеля.

Минимальный уклон

Идеально ровная система канализационных трубв в земле практически не встречается, поэтому сооружение часто имеет множество изгибов и поворотов. Главная их опасность для эксплуатации сточной системы, это нежелательное накапливание отложений, что ведет к различного рода неисправностям.

Приступать к монтажу наружной сточной системы рекомендуется только при соблюдении правил по уклону трубопровода. Угол уклона желательно выдержать в пределах не менее 2 — 3 сантиметров на метр сточной трубы. Это требуется для создания естественного давления, если им пренебречь при монтаже сточных труб, то стоки не попадут в септик и быстро выведут систему из строя.

Особо важным требованием в этом случае является — прокладывание канализационных труб с применением отводов, имеющих значение углов до 90 градусов.

Детали прокладываются раструбом к низу. Для более комфортной и легкой состыковки рекомендуется нанести на края трубы специальный смазывающий раствор и насколько возможно глубже установить деталь.

На тот момент, когда отверстие для вывода из дома уже сделано, можно начать монтаж трубопровода с соединением между собой.

Проведение процедур по состыковке составляющих элементов с трубами, производится с помощью простого технического приема. Наносится отметка, с помощью которой определяется глубина фиксации составляющего элемента. По этим маркерам необходимо производить установку всех составляющих. Только после этого можно производить утепление всей сточной системы, особенно если трубы пролегают в том слое грунта, который промерзает в зимний период.

И наконец завершающим этапом прокладки сточной системы, выступает непосредственно засыпание траншеи грунтом

При проведении этого процесса, важно регулярно проверять уклон так как после предыдущих процедур его параметр может немного изменится

Часто собственники личных квадратных метров, не имея практические знания и хотя бы общей теории об корректном устройстве системы стоков, игнорируют некоторые вышеперечисленные рекомендации. Например, при трамбовании и уплотнении песчаной подушки, насыпь по незнанию прижимают сверху. Как следствие, такая халатность часто приводят к весьма неприятным последствиям, таким как повреждение и застой нечистот.

Читайте так же:

Вывод

В условиях средней полосы вполне достаточно, чтобы глубина траншеи для прокладки канализации возле дома составляла 0,5 метра. Далее трубы должны идти с тем уклоном, который рекомендован СНиП.

Не стоит беспокоиться, что канализация перемерзнет. Во-первых, слив, как правило, происходит водой, как минимум, комнатной температуры, поэтому появляющаяся на стенах трубы изморозь попросту смывается.

Во-вторых, в трубы проникается тепло, образующееся из-за биологических процессов, происходящих в септике. В то же время, когда канализационная система не используется, трубы стоят пустыми, так что замерзать там нечему.

Прежде чем начать устанавливать в частном здании, например, в коттедже, трубы канализации, необходимо сначала разработать чертежи планировки и вычертить схему укладки.

Такие материалы помогут грамотно установить сантехнические изделия, рассчитать правильный наклон труб и составить смету материалов, необходимых для работы.

Система, созданная по чертежам, будет работать без поломок, а если произойдет засор, его можно быстро устранить.

Статья написана специально для тех, кто занимается строительством и монтажом канализации. Строители смогут, базируясь на приведенный ниже текст, составить схему прокладки канализации для индивидуального дома. Приведены примеры расчета наружной и внутренней системы установки канализационных труб.

Мастера смогут рассчитать, на какую глубину закапывать канализационную трубу. Можно будет рассчитать необходимые расходные материалы для монтажа автономной канализационной системы, прокладываемой самостоятельно как в помещении, так и вокруг дома.

Разработку схемы нужно начинать с самого далекого сантехнического прибора, устанавливаемого на последнем этаже. Проводимые горизонтальные линии должны обязательно приходить к стояку. Чтобы сэкономить материалы для работы, сантехнические устройства располагают на разных этажах, но выдерживая при этом одну вертикаль.

В состав домашней канализации входит:

• Гидрозатвор, защищающий помещение от попадания неприятных запахов;
• Трубы, через которые стоки попадают в наружную систему;
• Колени;
• Тройники;
• Хомуты, поддерживающие трубы и создающие определенный уклон;
• Центральный стояк

Очень важно при установке канализации, следить за переходом труб. Он не должен переходить от большего диаметра к меньшему. Чтобы учесть такой нюанс, нужно туалет на планировке устанавливать на самом близком расстоянии от стояка

Чтобы учесть такой нюанс, нужно туалет на планировке устанавливать на самом близком расстоянии от стояка.

В чертеж внутренней системы входит несколько очень важных параметров:

• Количество этажей;
• Подвал;
• Количество сантехнических приборов;
• Число квартир.

Очень важно определить глубину залегания септика и его монтаж к дополнительным системам, например, установленной насосной станции. Схема должна вычерчиваться в определенном масштабе. Это поможет быстро понять разводку труб, когда нужно будет определить неполадки в случае возникновения аварийной ситуации

Это поможет быстро понять разводку труб, когда нужно будет определить неполадки в случае возникновения аварийной ситуации

Схема должна вычерчиваться в определенном масштабе. Это поможет быстро понять разводку труб, когда нужно будет определить неполадки в случае возникновения аварийной ситуации.
