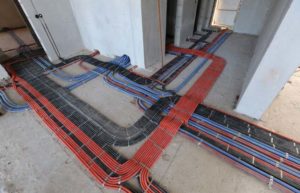

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Технические характеристики труб ПНД

ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:

• Материал трубы представляет собой диэлектрик (не требует заземления).
• Изделие обладает хорошей прочностью.
• Имеет устойчивость к разрушительному воздействию многих химических соединений.

Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.

Прочие эксплуатационные характеристики:

• Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
• Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
• Диапазон температур от -25 до 70°С.
• ПНД трубы экологичны, не выделяют вредных веществ.
• Трубы легко гнутся без потери эксплуатационных качеств.
• Обладают высокой эластичностью, способны восстанавливать линейный размер.
• Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.

Варианты прокладки

Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.

Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальной трос диаметром 1-2 мм, к которому нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева.

Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора.

Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Серая гофрированная труба из ПВХ является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна.

Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. Если прокладывать кабель в гофре по улице – лучше покупать черную гофру из полиэтитлена. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:

Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.

Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Как правильно проложить кабель

При устройстве кабельных линий необходимо руководствоваться определенными техническими нормами. Прокладка проводов должна выполняться строго в вертикальном или горизонтальном направлении. Нельзя укорачивать трассу и проводить ее под углом с целью экономии материала. В процессе дальнейшей эксплуатации такая проводка становится уязвимой перед возможными механическими повреждениями, особенно при отсутствии схемы сетей.

Все провода и кабели должны плотно прилегать к основанию. Особенно это касается скрытой проводки, поскольку выступающие участки кабеля могут повлечь значительный расход штукатурки. Точки крепления для одиночного кабеля располагаются между собой на расстоянии 90 см. При прокладке пучка проводов это расстояние снижается до 50 см. Расположение горизонтальных линий составляет от 15 до 20 см от потолка или пола. От угла оконного и дверного проема нужно отступить минимум на 10 см. Металлические трубы и радиаторы отопления располагаются от электрической сети не менее чем в 50 см.

Следует помнить, что правила прокладки кабелей в помещениях не допускают их пересечения между собой. В случае невозможности выполнения этого условия в таких местах минимальный зазор в 3 мм. В местах разветвления проводов должен обеспечиваться свободный доступ для профилактических и ремонтных работ. Для этого используются специальные распределительные коробки, устанавливаемые в наиболее удобных местах. Соединение проводов необходимо осуществлять путем сварки, сжатия, спаивания или опрессовывания. Такие места должны быть тщательно заизолированы.

Запрещается выполнять соединение путем скручивания медных и алюминиевых проводов. Эти металлы обладают различной валентностью. В результате такого контакта образуется так называемая гальваническая пара, вызывающая повышенное окисление и увеличивающая контактное сопротивление. Место соединения подвергается сильному нагреву и может вызвать возгорание. Чтобы соединить провода из разных металлов, используются клеммные колодки или специальные резьбовые приспособления.

В неотапливаемых помещениях нельзя укладывать провода и кабели, при отрицательной температуре воздуха, составляющей менее -150С. В таких условиях изоляция теряет эластичность и может легко растрескаться, особенно во время сгибания проводов. Некоторые нарушения изоляции наблюдаются, начиная с -50С.

Для установки розеток и выключателей желательно использовать одинаковую высоту. Это существенно упрощает расчеты проводников и последующий монтаж. Как правило, выключатели устанавливаются на расстоянии 90 см от поверхности пола, а для розеток этот показатель составляет от 30 до 40 см. Данные расстояния не являются обязательными, главное, чтобы дальнейшее пользование приборами было максимально удобным. В ванных комнатах устанавливаются специальные розетки, защищенные от влаги.

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Прокладка оптоволоконного кабеля

Прокладка кабеля в гофре: как протянуть кабель через гофру

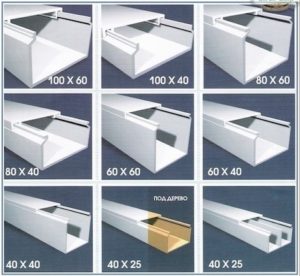

Кабель каналы для прокладки открытой электропроводки

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Прокладка кабелей в плинтуса – как укладывать провода в плинтуса после ремонта

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

• металлические (чугунные, стальные);
• асбестоцементные;
• бетонные;
• керамические;
• прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Сами трубы могут быть как жесткими, так и гибкими. В качестве гибких используется гофрированная полиэтиленовая или металлорукав. Каталог ДКС (диэлектрическая кабельная система) предоставляет большой выбор ассортимента.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

• армированные;
• неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

• трамвайных и железнодорожных путей;
• автомобильных дорог;
• въездов в гараж или ограду;
• газо- и нефтепроводов;
• теплотрассы.

Также идет металл, если трасса проходит вдоль железнодорожных или трамвайных путей, а также внутри помещений, в том числе и в деревянных домах. Металлические трубы применяются для открытой и скрытой прокладок. В электротехнических помещениях вместо труб допустимо использование уголка и швеллера. Широко используются и для наружной установки (открытой, скрытой, под навесом).

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

• в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
• являясь диэлектриком, дополнительно защищает кабель;
• не требуют заземления;
• стойки к химическим веществам и растворителям;
• ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

• размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
• обладает большей жесткостью и прочностью на разрыв;
• имеет высокую пароизоляцию;
• способен восстанавливать форму при кратковременной деформации.

Сшитый полиэтилен используется для изоляции высоковольтных кабелей и труб, а наличие фурнитуры позволяет прокладывать трассы любой конфигурации.

Общие требования

Внешняя электрическая линия прокладывается по архитектурным линиям здания. Запрещено применение бронированных элементов, имеющих горючее волокнистое покрытие. Недопустимо применять внутри одного пучка и силовой, и телефонный провода. Расстояние между ними должно быть не менее 25 мм. При установке нескольких проводников нужно постараться выполнить наименьшее число перехлестов.

При прокладке СИП в соответствии с ПУЭ, нужно соблюдать некоторые расстояния между ним и определенными частями здания:

• выше окна и двери — 0,3 м;
• ниже балкона и окна — 0,5 м;
• высота над уровнем земли — 2,5 м;
• сбоку от окна — 0,5 м;
• сбоку от балкона и двери — 1 м.

При проведении силового провода по стене необходимо соблюдать минимальные расстояния до окон

Два вида электрических цепей квартиры

В любом жилом помещении существует два вида электрических цепей по току:

1. Силовая электрическая цепь, к ней же относится и цепь освещения;
2. Слаботочные электрические цепи. Это телефонная проводка, кабель (кабели) телевизионной антенны, компьютерная сеть квартиры.

Силовая и слаботочные электрические цепи разнятся не только величинами токов, но и чувствительностью к различным типам электрических помех. Силовая электрическая цепь относится к нечувствительным сетям, в отличие от слаботочных электрических цепей.

Для минимизации влияния одних типов цепей на другие, нужно соблюдать рекомендации по электропроводке в квартире. Здесь более подробно остановимся на самостоятельной проводке слаботочных сетей.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Способы открытого монтажа проводки

Открытый монтаж может выполняться несколькими методами. Выбор зависит от типа помещения, в котором выполняется установка. В офисе можно задействовать кабель-каналы, но в жилых помещениях в дизайнерском стиле проводка обычно прячется под плинтусами или другими декоративными элементами.

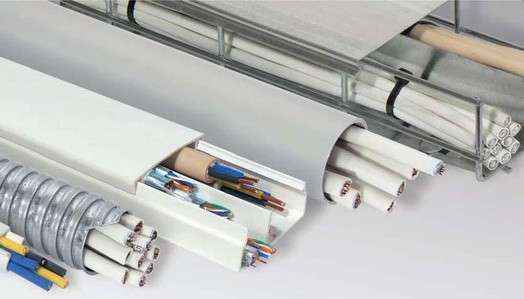

Внешняя проводка в кабель-канале

Использование кабель-каналов предоставляет несколько неоспоримых преимуществ:

• отсутствие токсичности материалов изготовления;
• стойкость к повышенным температурам;
• низкая стоимость.

Кабель-каналы размещаются на стенах и фиксируются при помощи специального клея или дюбелей. Конкретный способ крепления зависит от типа поверхности. Внутренняя часть корпуса разделена на несколько каналов, по которым можно вести разные провода. После укладки проводки устройства закрываются специальной крышкой.

Монтаж наружной проводки в кабель-каналах

В комплекте с каналами есть все необходимые заглушки и уголки. Если чего-то не хватает, это всегда можно докупить отдельно. Данные приспособления бывают разных цветов, габаритов и стилистического оформления, поэтому можно найти варианты как для офисов, так и для жилых помещений.

Внешняя проводка в трубах

Вместо кабель-каналов провода могут быть спрятаны в электротехнических трубах, в основном выполняющих защитную, а иногда и декоративную функции. К примеру, их часто используют при оформлении помещений в скандинавском или лофт-стиле. Однако более эффективен такой способ при организации открытой проводки в ванной или другой комнате с повышенным уровнем влажности. Они обеспечивают полную герметичность, чего не скажешь о кабель-каналах

Также важно использовать розетки, распределительные коробки и выключатели, оснащенные дополнительной защитой от влаги

Наружная проводка в медных трубах

Наружная проводка открытым проводом

Если не хотите прятать электрический кабель в трубы или пластиковые коробы, обратите внимание на оформление помещений в ретро-стиле. В магазинах есть множество электрических и осветительных приборов, подходящих для организации ретро-проводки

Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене. Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик.

Проводка открытым кабелем в интерьере квартиры

Разводка через плинтус

Еще один вариант без применения коробов и труб — размещение проводки под плинтусом. Впрочем, придется использовать более широкий плинтус, чтоб обеспечит наличие нескольких каналов. Для начала выполняется монтаж основы вдоль периметра пола. Провода тянутся по специальным направляющим, проделанным на самом плинтусе, после чего прячутся под крышкой. Внешне плинтус практически не отличается от обычного, однако придется размещать небольшие пластиковые направляющие к розеткам и выключателям. Они представляют собой небольшие кабель-каналы.

Плинтусный кабель-канал с розетками

Инструкция по прокладке электропроводки

Прокладка электропроводки по квартире выполняется в следующей последовательности:

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования. Схема обязательно нужна по следующим причинам:

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы  проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

Прокладка электропроводки и монтаж фурнитуры

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра или гипсовой смесью. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

   Распределительный щит

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Освещение в каждом помещении распределяется равномерно

Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Требования ГОСТ Р 50571.5.52 к наружным электропроводкам

Стандарт ГОСТ Р 50571.5.52-2011. «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» за небольшим исключением устанавливает требования к электроповодкам без их разделения на внутренние и наружные.

Можно выделить наиболее важные требования, которые относятся, в том числе, и к наружным электроустановкам.

В соответствии с 521.6 ГОСТ Р 50571.5.52:

– системы электропроводок в трубах должны соответствовать МЭК 61386 (В России действует ГОСТ Р МЭК 61386.1-2014 Трубные системы для прокладки кабелей. Часть 1. Общие требования);

– системы электропроводок в кабельных или специальных кабельных коробах – МЭК 61084 (ГОСТ Р МЭК 61084-1-2007 Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования);

– системы электропроводок на кабельных лотках и кабельных лестницах – МЭК 61537 (ГОСТ Р 52868-2007 Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний).

Глава 522 ГОСТ Р 50571.5.52 «Монтаж электропроводок по условиям внешних воздействий» содержит важные требования, касающиеся защите электропроводок от влаги, растягивающего усилия на вертикальных участках трассы от собственного веса, смещений конструкций зданий и других механических воздействий.

В главе 527.1 ГОСТ Р 50571.5.52 «Меры безопасности в пределах отдельного помещения, ограниченного в пожарном отношении» содержатся указания, каким стандартам должны удовлетворять материалы, классифицированные как негорючие, что бы их можно было применять без специальных мер предосторожности. Следует иметь ввиду, что если часть электропроводки находится внутри здания (например, в случае подключения щитка архитектурного освещения фасада к ВРУ здания), то все кабели, проложенные в здании до выхода их на фасад должны удовлетворять требованиям главы 527.1, так же, как и требованиям других нормативных документов, относящиеся к электроустановкам зданий

В этом случае все кабели, проложенные в здании до первой ответвительной коробки, расположенной на фасаде, должны удовлетворять требованиям ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»

Следует иметь ввиду, что если часть электропроводки находится внутри здания (например, в случае подключения щитка архитектурного освещения фасада к ВРУ здания), то все кабели, проложенные в здании до выхода их на фасад должны удовлетворять требованиям главы 527.1, так же, как и требованиям других нормативных документов, относящиеся к электроустановкам зданий. В этом случае все кабели, проложенные в здании до первой ответвительной коробки, расположенной на фасаде, должны удовлетворять требованиям ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Глава 527.2 ГОСТ Р 50571.5.52 «Уплотнение проходов электропроводок» содержит требования, которые следует выполнять в случае вывода кабелей из помещения на фасад здания, а также по уплотнениям электропроводок, проложенных в трубах и коробах.

В главе 528 ГОСТ Р 50571.5.52 «Сближение электропроводок с другими инженерными сетями» установлены требования к выполнению электропроводок в непосредственной близости от различных инженерных коммуникаций.

Непосредственно к наружным электропроводкам относится часть требований приложения F. Здесь приведены характеристики для труб согласно классификации по МЭК 61386 (в России действует ГОСТ Р МЭК 61386.1-2014). Для наружных электропроводок рекомендовано использовать трубы, имеющие параметры «Степень сопротивления сжатию» и «Степень сопротивления удару» не ниже класса 3 (средняя) по ГОСТ Р МЭК 61386.1. В соответствии с требованиями 6.1 ГОСТ Р МЭК 61386.1 трубы по указанным выше параметрам разделяются на: класс 1 – очень легкая, класс 2 – легкая, класс 3 – средняя, класс 4 – тяжелая, класс 5 – очень тяжелая).

При этом в приложении F стандарта ГОСТ Р 50571.5.52 нет разделения труб на металлические и неметаллические, а указаны только механические свойства трубы.

СОЕДИНЕНИЕ ПРОВОДОВ ПРИ ИХ ПРОКЛАДКЕ

Для соединений электропроводки должны использоваться распределительные коробки, установленные на участках, доступных для осмотра, ремонта электропроводки.

Кстати, здесь более подробно рассматриваются способы соединения проводов

Прокладка проводки при выполнении соединений должен предусматривать запас длины, гарантирующий возможность повторного соединения, отсутствие механических напряжений.

Соединения следует надёжно изолировать, они должны иметь изоляцию, равноценную целым участкам этих проводов или кабелей.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Сращивание силовой проводки

Соединение силовых кабелей влияет не только на безопасность. Хотя оборванный провод под напряжением принесет достаточно неприятностей. Некачественный сросток может вызвать искрение под нагрузкой, прогрессирующее увеличение сопротивления, и стремительный нагрев. Несмотря на негорючую изоляцию, это может вызвать пожар.

Кроме того, плохой контакт в месте сращивания, приводит к потере мощности кабеля, сила тока может снизиться.

Казалось бы, зачем использовать куски провода, если можно протянуть неразрывную цепь. Однако в реальности случаются обрывы (необходимо делать аварийный сросток), да и кабеля может банально не хватить. Поэтому вопрос: «как соединить силовой кабель?» волнует многих.

Есть несколько простых правил:

1. Кабель с несколькими проводниками сращивается со смещением каждого провода. Что это значит на практике? Два (и более) соединений не должны находиться напротив друг друга.Это касается кустарного ремонта (именно его вы и будете выполнять). Профессиональные электрики сращивают силовой кабель с применением специального оборудования.

2. Для того чтобы иметь ремонтный запас длины кабеля, при его вводе всегда оставляют петлю.
3. Соединять силовой кабель можно с помощью пайки тугоплавким припоем, но лучше организовать механический сросток. Для этого предусмотрены обжимные гильзы.
4. После соединения, необходимо восстановить изоляцию и внешнюю оболочку. Если характеристики диэлектрика будут отличаться от заводских, кабель нельзя считать безопасным. Пусть полученная муфта выглядит не эстетично, она может быть вдвое толще, чем диаметр кабеля. В данном случае важна защита соединения, от внешних воздействий.

Соблюдение всех требований и рекомендаций сохранят не только электрооборудование, но и ваше здоровье.

Снижение электрических помех

Для снижения электрических наводок в кабеле квартиры (дома) нужно:

• Снизить антенный эффект можно снижая высоту прокладки кабеля
• Использовать экранированные кабели
• Использовать конечные кабели соединений с ферритовыми кольцами
• Ставить чувствительные приборы ближе к полу

В конце стоит еще раз напомнить, что не имеется определенных знаний в области проводки проводов, ни в коем случае не нужно браться за выполнение подобных работ. Лучше доверить эту процедуру профессионалам, которые обладают большим опытом. Им стоит доверить все работы, начиная от выбора проводов и заканчивая дальнейшим монтажом системы. Также высококвалифицированные специалисты смогут заняться обслуживанием слаботочных сетей. Ведь они уже на протяжении нескольких лет профессионально работают в этой сфере и знают основные нюансы и тонкости осуществления данных работ. Только так можно добиться полной безопасности и надежности.

Теперь к практике, как самостоятельно проложить слаботочные кабели в квартире

1. Для слаботочных сетей квартиры, нужно прокладывать отдельные кабель каналы или делать отдельные штробы скрытой проводки

Прокладка слаботочной сети в штробе

2. Если слаботочные сети монтировать в электроплинтусах (электрокоробах), лучше исключить из них электрические провода для розеток. Нет возможности исключить, разделить по каналам

Прокладка слаботочной сети в плинтусе

3. Каждая слаботочная цепь, должна проводиться отдельным кабелем

4. При прокладке нескольких кабелей, они не должны переплетаться и перекручиваться

5. При прокладке слаботочных кабелей в конструкции потолка или стен лучше использовать для их прокладки специальные металлические короба для защиты от электропомех. Для максимальной защиты кабели должны полностью заполнять короб, лучше в два слоя.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.
