Электрические проточные водонагреватели: как они работают и как их выбрать

Особенности конструкции и основные характеристики

Человеку, далекому от сантехнических премудростей, отличить кран нагрева от кухонного смесителя достаточно сложно, так как все важные элементы находятся внутри основания, а внешние очертания полностью совпадают с обычными моделями. За стенками прочного корпуса из металла или пластика скрывается сердце устройства – нагревающий элемент ТЭН, а также комплект элементов, обеспечивающих безопасность. Главным внешним отличительным признаком является сетевой провод для подачи электротока.

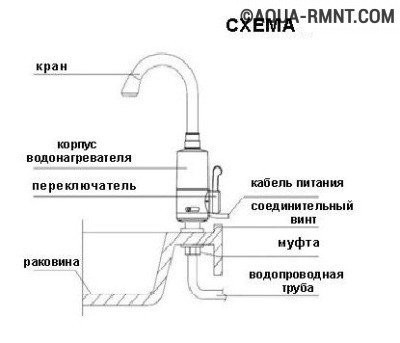

На схеме гибкая подводка водопровода расположена снизу, под водонагревателем, существует и другой способ соединения — с задней стороны. Место подключения необходимо уточнять заранее, перед установкой устройства

Не российском рынке распространение получили изделия отечественного и китайского производства. Принципиальных отличий в устройствах разных марок не наблюдается, кроме «фирменного» дизайна. Вы можете выбрать цвет, гармонирующий с интерьером кухни или ванной, длину и форму излива, но большой разницы в конструкции и технических характеристиках не обнаружите. Это объясняется тем, что в производстве портативных бытовых моделей заинтересованы далеко не все компании, и ассортимент кранов-нагревателей намного меньше, чем, предположим, количество подобной продукции в сегменте накопительных устройств.

Электрический провод, неотъемлемая часть проточных водонагревателей на кран, сверху покрыт защитной оболочкой, но ее желательно усилить, поместив провод в короб или заглубив в стену, спрятав под облицовкой

Рассмотрим, из чего состоят проточные водонагреватели на кран:

• корпус;
• нагревательный стальной или медный элемент (трубчатый ТЭН);
• термодатчик с функцией отключения при перегреве;
• реле поступления воды, включающее электропитание;
• короткий или длинный излив;
• сетчатый фильтр;
• регулятор мощности.

Одно из главных свойств электрических бытовых приборов – безопасность, поэтому каждая деталь выполнена с учетом того, что пользователь не пострадает от воздействия тока, который, как известно, прекрасно проводит и вода. Например, реле давления предотвращает холостую работу крана, то есть защищает от так называемого «сухого» включения. Существуют рамки, внутри которых функционирует устройство: от 0,4 атм. (минимально необходимое давление) до 7 атм. (допустимый максимум).

Кроме давления прибор контролирует и температурные показатели воды. Если жидкость нагревается до +60ºС, срабатывает термодатчик и нагрев прекращается. Остывшая вода начинает подогреваться также в автоматическом режиме.

Так выглядит одна из современных компактных моделей проточных водонагревателей на кран: строгий дизайн, ничего лишнего, дисплей с подсветкой, замаскированный провод

Каждая сертифицированная модель имеет блок УЗО, выполняющий две функции – защиту от напряжения и предохранение от удара током при возникновении опасности, например, при нарушении целостности корпуса или выходе из строя ТЭНа.

В защите нуждается не только пользователь, но и сам прибор. Частой причиной поломки кранов являются гидроудары. Чтобы предотвратить поломку водонагревателя, корпус прибора усилен прочным, но эластичным пластиком, а внутри установлен смягчающий колебания силиконовый демпфер. Все детали устройства покрыты оболочками, не пропускающими воды.

Некоторые водонагреватели на кран имеют не один универсальный рычаг, а два: первый регулирует температуру воды, второй — давление воды в приборе

Некоторые нюансы изготовления касаются увеличения эффективности работы прибора. Предположим, излив практически любой модели имеет различный диаметр сечения на входе и на выходе, причем на выходе отверстие заметно меньше. Эта хитрость создает дополнительное сопротивление и тем самым увеличивает производительность работы ТЭНа.

Обратите внимание на фильтр грубой очистки и не забудьте его установить при сборке. Он предохраняет устройство от крупных частиц грязи и песка, которые могут повредить камеру нагрева и вывести смеситель из строя

Положительные и отрицательные качества техники

Проточный водонагреватель идеально подходит для квартиры, рассмотрим его плюсы, а также минусы.

Положительные качества:

• горячая вода выходит из одного крана;
• не требует больших требований для установки;
• горячая вода поступает максимально быстро;
• экономия электроэнергии;
• нагрев позволяет дезинфицировать поступающую воду;
• компактный;
• эффективный и надежный;
• не требует больших затрат во время эксплуатации;
• может быть установлен своими руками.

Отрицательные качества:

• количество воды (объем входящего потока) может быть ограничено в различных местах, что не гарантирует постоянную горячую воду, в этих случаях лучше приобретать водонагреватели с накопительной системой;
• в среднем для нормального использования горячей воды необходим поток в среднем от 4 до 10 литров в минуту, маленькая мощность техники не позволит получать такой напор, что приводит к уменьшению частоты использования и регулирования скорости;
• мощные нагреватели или несколько оборудований в одном месте существенно увеличивают расходы на электричество;
• такая техника не подойдет для помещений, в котором проживает много людей (детские сады, многодетные семьи) – вода попросту не успеет нагреться или будет слишком малый напор;
• на практике проточные водонагреватели не могут выдавать стабильную температуру воды.

Плюсы и минусы портативных водонагревателей

Перед покупкой любого водонагревателя стоит учесть целый ряд факторов, влияющих на выбор:

• объем горячей воды (зависит от количества человек в доме и активности пользования);
• технические характеристики, важные для установки и подключения;
• габариты устройства;
• внешний вид;
• стоимость.

Приоритеты расставляются по-разному. Например, для семьи с маленьким ребенком портативное устройство не подходит, так как постоянно требуется большое количество горячей воды. А для дачников, временно посещающих загородный дом, это вполне приемлемый вариант.

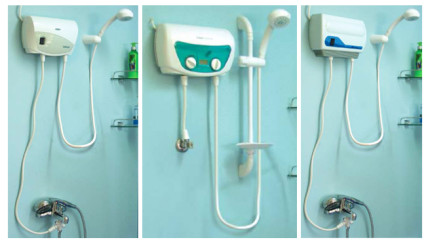

Портативные проточные водонагреватели с душевым шлангом и лейкой предназначены для установки в ванной комнате. Существуют модели с возможностью установки чего-либо одного — или излива, или душа

Иногда имеет смысл установить смеситель с подогревом в городских квартирах, в производственных помещениях, в офисах, так как он выполняет минимум требуемых функций и обладает следующими достоинствами:

• осуществляет быстрый нагрев;
• расходует эл/энергию только во время непосредственной эксплуатации;
• имеет настройки постоянной температуры;
• занимает мало места при его дефиците;
• эстетически привлекателен.

Основные отличительные черты нагревателей воды

Чтобы непрерывно пользоваться горячей водой, максимальная температура которой составляет 65 °C, монтируют проточные водонагреватели. В каждом таком устройстве греющий элемент расположен в отдельной камере. Она имеет ограниченные размеры. Нагрев воды происходит при её контакте с греющим элементом. При этом производители изготавливают водогрейное оборудование разной конструкции. Для его работы требуется электричество или природный газ.

Проточные водонагреватели оснащаются регулятором для установки температуры нагрева воды

Специалисты рекомендуют обратить внимание на индукционные водогрейные устройства. Это сосуды закрытой конструкции

В них размещаются тепловыделяющие элементы из металла. Например, 5-миллиметровые стальные шарики.

Электроприбор конструктивно может состоять из трубы. Она изготавливается из пластика и обматывается кабелем из меди. Когда ток проходит по проводнику, начинают индуцироваться вихревые потоки на металлических элементах, способных выделять тепло. В результате стальные детали разогреваются и передают тепловую энергию воде, проходящей по трубе.

Конструктивные особенности индукционного нагревателяИсточник stroyfora.ru

К недостаткам водопровода с проточным нагревателем относится необходимость обеспечения достаточного напора воды. Для этого выполняется монтаж насосного агрегата. Хотя он всегда устанавливается при строительстве автономного водопровода в загородном доме.

Когда выбирается оборудование для независимой системы водоснабжения, необходимо знать, чем отличается проточный водонагреватель от накопительного устройства. Так, основная особенность второго вида водогрейного прибора – способность накапливать и нагревать воду, а также поддерживать её температуру. В частных жилых постройках обычно устанавливают вместительные устройства, объёмом 200 и более литров. Эта характеристика влияет на время нагрева воды.

Максимальная температура нагретой воды в накопительном оборудовании составляет 95 °C. Однако такие возможности устройств не используют потребители. Обычно нагрев выполняется до 65-75 °C. В дальнейшем вода используется через смеситель.

Температура нагретой воды в прибореИсточник irecommend.ru

В накопительном водонагревателе вода разогревается обычно за счёт электроэнергии или природного газа. В последнее время домовладельцы для этих целей также стали использовать энергию Солнца.

Топ 5 моделей проточных электрических водонагревателей

Упростить процесс выбора качественного проточного водонагревателя можно, если руководствоваться рекомендациями реальных покупателей этого вида электрических приборов. Наибольшей популярностью у населения пользуются следующие модели:

Electrolux Smartfix

Electrolux Smartfix

Мощный, компактный и недорогой водогрейный прибор. Производительность водонагревателя составляет 3,7 литра в минуту. Гидравлическая система управления устройством позволяет выбрать 1 из 3 температурных режима. Потребление электричества при переключении режимов также меняется соответственно. Прибор имеет встроенную систему защиты от перегрева, а также комплект, состоящий из водопроводного крана, душевого шланга и насадки. Основным недостатком этого устройства является только отсутствие возможности подключения более 1 водоразборной точки. Также следует учесть тот факт, что водонагреватель этой модели будет работать только в том случае, если в водопроводе будет обеспечено минимально давление жидкости в 0,04 Бар.

Timberk WHEL

Timberk WHEL

Эта модель проточного электрического водонагревателя от известного скандинавского бренда имеет отличные эксплуатационные характеристики. Несмотря на ограничение в использовании устройства более чем в одной точке водоразбора, прибор является очень популярным у покупателей, по причине небольшой стоимости и высокой производительности. При этом, компактные размеры устройства позволяют осуществить монтаж в любой точке ванной комнаты или кухни. Вес прибора также небольшой и составляет всего 1,19 кг. Этот прибор позволяет осуществлять нагрев воды от 16 до 60 градусов с интенсивностью до 4,5 л/мин, но только при условии подключения к водопроводу с минимальным давлением 0,03 Бар.

Hyundai H-IWR1

Hyundai H-IWR1

Проточный водонагреватель, предназначенный для установки только для одной точки потребления. Прибор укомплектован стандартными насадками, поэтому его можно будет использовать сразу после подключения к системе водоснабжения и электрической сети. Производительность водогрейного устройства составляет 3,6л/мин при мощности 5,5 кВт. Проточный прибор имеет встроенную защиту от перегрева, поэтому весь процесс управления заключается только в механической установке максимальной температуры нагрева воды.

CLAGE CEX 9

CLAGE CEX 9

Водонагреватель CLAGE CEX 9 рассчитан на работу под большим давлением, поэтому его можно установить таким образом, чтобы можно было обеспечить все водоразборные точки достаточным количеством горячей воды. Конечно, высокая производительность отразилась на стоимости водогрейного оборудования.  Цена водонагревателя этой модели примерно в 10 раз выше небольших моделей устанавливаемых непосредственно в водоразборной точке. Мощность водогрейной оборудования устанавливается на стадии монтажа. Нагреватель может работ в режиме 6 или 8 кВт, но даже при повышенной мощности устройству, для нормальной работы, достаточно напряжения 220 В.

STIEBEL ELTRON

STIEBEL ELTRON

Проточный водонагреватель мощностью 24 кВт позволяет обеспечить одну или несколько водоразборных точек. Производительность нагрева составляет не менее 12 л/мин, при разнице входящей и выходящей жидкости в 28 градусов Цельсия. Благодаря установленному нагревательному элементу из высококачественной меди удаётся добиться безотказной работы устройства в течение длительного времени. Также в водогрейную систему встроена защита от перегрева, что также позволит сохранить работоспособность прибора в случае отказа основных регулирующих нагрев элементов. Наличие подведённого трёхфазного тока, является обязательным условием для подключения STIEBEL ELTRON, поэтому выбирайте этот вид проточных водонагревателей только для установки в частном доме.

Отличие проточного водонагревателя от накопительного заключается, прежде всего, в быстром нагреве воды, при этом количество горячей жидкости может быть неограниченным. Именно эти преимущества являются основными при выборе автономной системы горячего водоснабжения этого типа.

Принцип работы, виды и конструктивные особенности

Компактный прибор, который в основе своей конструкции содержит нагревательный элемент, питающийся от электросети (он и нагревает проточную воду), называется проточным электрическим водонагревателем.

Некоторые проточные модели очень компактны и практически незаметны

Вода, «омывающая» нагревательный элемент, приобретает нужную температуру, и сразу готова к использованию.

«Проточники» различаются по конструктивным элементам:

• нагревательный элемент может быть ТЭНом в медном корпусе (или иметь трубчатую форму – быть спиралью в кожухе);
•  могут иметь никельхромированную спираль нагрева.

Проточный водонагреватель состоит из корпуса и рычага управления

По способу управления водонагреватели могут быть электронными или управляться посредством гидравлики. Давление воды в трубопроводе в каждом городе и даже в отдельно стоящем доме разное.

Учитывая это, производители выпускают приборы с разными конструктивными особенностями. То есть, если давление поступающей холодной воды сильное, то маломощный водонагреватель не сумеет на выходе выдать хорошо прогретую воду.

А при чрезвычайно низком давлении воды (0,25 атм.), прибор просто не включится.

В связи с этим проточные водонагреватели подразделяются на:

•  безнапорные;
•  напорные.

Напорные водонагреватели для крана делятся на однофазные и трехфазные

Напорные водонагреватели: принцип работы

Напорные водонагреватели для крана намного более мощные (3-20 кВт), поэтому подключение их к двум-трем смесителям – вполне обычная практика.

Правда, чтобы обеспечить в своем жилье горячую воду, которая по температуре и напору будет сродни центральному водопроводу, вам понадобится прибор мощностью минимум 10 кВт.

Это обойдется дороже, но комфорт того стоит. Подразделяются напорные водонагреватели на однофазные и трехфазные.

Решив установить водонагреватель проточной воды, убедитесь, что его выдержит проводка в вашем жилище (в стандартных квартирах старой постройки этот лимит – 3 кВт).

Проточный водонагреватель мощностью 3 кВт способен «выдавать» около 3 литров горячей воды в минуту. Этого достаточно, чтобы наполнить горячей водой ванну.

Но этой мощности не хватит, чтобы принять полноценный душ. Такие приборы могут быть установлены в домах, где функционирует трехфазная электросеть и используются для домов старой постройки, где стоят 16-ти амперные пробки.

Электропроводка выдержит водонагреватель лишь мощностью до 3 кВт. В квартирах, где установлены электроплиты, или стоят 32-40 амперные счетчики, максимум потребления водонагревателя не должен превышать 6 кВт.

Для таких случаев производители предлагают так называемые малые проточные нагреватели для крана, мощностью 1,5-8 кВт, и которые работают от сети. Они бывают также напорными и безнапорными.

Есть у проточных водонагревателей еще одна интересная особенность, о которой редко рассказывают в магазине при покупке прибора.

Летом и зимой от одного и того же водонагревателя (это касается маломощных моделей) на выходе, вы получите разную температуру. Конечно, прибор снабжен специальным датчиком, и сам должен «доводить» воду до нужной температуры. Но в летний и зимний периоды, прибор будет делать то же действие, но с разной температурой поступающей воды.

Например, летом температура «входящей» в нагреватель воды +15°С, маломощная система прибора увеличит эти 15 градусов еще на 25, и на выходе получится необходимые 40°С. Но зимой, температура поступающей воды может быть около 5 градусов, а мощность позволяет нагреть ее всего на 25 градусов. В итоге, 30°С – это все еще холодная вода, которой даже посуду помыть сложно.

Зачем производят такие маломощные приборы? Во-первых, таков покупательский спрос – они дешевле и в процессе их использования не бывает проблем с электропроводкой.

Во-вторых, значительная часть производителей – фирмы азиатских стран, учитывающие климатические условия их родного региона.

В итоге стоит подумать заблаговременно – для чего вам необходим прибор. Если как «летний душ», то вполне достаточно маломощного устройства, если же, как полноценная замена центральному водоснабжению горячей водой, приобретайте более мощный водонагреватель.

Безнапорные модели и их особенности

Безнапорные проточные водонагреватели – это устройства мощностью 2-8 кВт, обеспечат горячую водоподачу для кухни, но будут маловаты для обеспечения ванной комнаты.

При этом, обладают значительным плюсом – электропроводка большинства квартир и домов сможет выдержать их работу без ущерба.

Безнапорные проточные водонагреватели с изливом, как правило, монтируются в ванной над раковиной

Безнапорный проточный водонагреватель может быть изготовлен в любом цвете

Принцип действия водонагревателей

Современный проточный электрический нагреватель воды на кран представляет собой устройство, не дополняющее собой кран, а заменяющее его. Поэтому его определение считается несколько ошибочным. Устройство быстро встраивается в кухонную мойку (или просто в раковину), после чего подключается к электрической сети и к водопроводу. Электрическое подключение выполняется путем обычного провода с вилкой, а для наиболее мощных моделей нужна отдельная линия с подключением без розетки.

Так как такие водонагреватели предназначены для домов, не подключенных к централизованным источникам горячего водоснабжения, нам ничто не мешает встроить такой водонагреватель вместо самого крана.

Проточный нагреватель воды с дисплеем для более удобной регулировки температуры горячей воды.

Работают проточные водонагреватели очень легко – после открытия крана с водой включается ТЭН, а еще через несколько секунд из крана начинает течь горячая вода. Температура нагрева для большинства моделей составляет +40-60 градусов. При необходимости, вы сможете отрегулировать температуру по своему усмотрению. Как только кран будет закрыт, поступление горячей воды прекратится, а установленный внутри ТЭН будет отключен.

Проточные нагреватель воды на кран умеют работать и без нагрева – для этого нужно повернуть ручку регулятора в другую сторону. А для того чтобы вы смогли обеспечить тонкую подстройку температуры нагрева, мы рекомендуем вам выбрать модель с раздельными регулировками – здесь одна ручка регулирует напор, а вторая регулирует температуру. В результате вы сможете получить горячую воду с той температурой, с которой вам нужно.

Наибольшее удобство обеспечивают продвинутые нагреватели, оснащенные жидкокристаллическими дисплеями и сенсорными регуляторами. Но за это удобство нужно платить – стоимость таких нагревателей несколько выше. Если вы хотите сэкономить, купите самую простую модель, так как температуру можно отрегулировать и ручкой.

Критерии выбора

На что обратить внимание при покупке? Ниже перечислены факторы, которые помогут подобрать оптимальный вариант. Безопасность

Безопасность.

Техника такого вида имеет определённый класс безопасности – IP. Это международная шкала позволяет понять, какой уровень защиты от попадания инородных тел в оборудование и степень защиты прибора от воздействия от воды. Всего в шкале две цифры, далее в таблице рассмотрим значения каждого показателя:

На прилавках магазина, в зависимости от цены, можно встретить модели в основном с маркировкой IP24 или 25. Эти приборы не требует специального оснащения для защиты, но в целях практичности их устанавливают в отведенный шкаф, который позволит увеличить продолжительность работы механизма.

Мощность.

Выше были перечислены различие мощности. Предварительно перед покупкой лучше провести примерный расчет потребляемой воды в семье, а также учесть, в каких местах требуется оборудование. Необходимо помнить также возможности поступления электрического тока, мощный водонагреватель не сможет работать, если техническое состояние электрики рассчитано на минимальный расход.

Цена и производитель.

Стоимость прибора зависит от мощности и наличия или отсутствия напора. Марку необходимо подбирать не только по рекламе в СМИ, но и по реальным отзывам покупателей. Самыми лучшими производителями считаются Electrolux, AEG, Thermex, Kospel, Redring. Ценовая политика у них разная, поэтому на вопрос какой фирмы лучше купить прибор поможет предварительный анализ характеристик.

Установка водонагревателей: важные моменты

Водонагреватели могут отличаться типом установки. Есть несколько вариантов: горизонтальная, вертикальная, вертикальная и горизонтальная.

Если невнимательно читать инструкцию к прибору, то при самостоятельном монтаже, можно столкнуться с рядом очевидных ошибок.

Чтобы их избежать, запомните несколько правил:

•  Водонагреватель подключается исключительно к источнику холодной воды (в комбинированных дорогостоящих моделях иное указывается в инструкции).
• Водонагреватель не может выполнять роль смесителя.
• Есть необходимость в отдельном кабеле электропроводки с сечением минимум 2,5 квадрата.
• Должно быть защитное заземление.
• Насадки крана требуют дополнительной очистки. Для увеличения напора и более качественного прогрева воды производители делают насадки для кранов с очень узкими дырочками или мелкой сеткой, поэтому забиваются они в два раза чаще.

Чтобы прибор не сломался, следите за своевременным удалением известнякового налета. Проточный водонагреватель – это электрический прибор, который посредством тока нагревает воду, что уже небезопасно априори.

В качественных приборах производитель предусматривает максимальный набор вариантов защиты:

• для того, чтобы обезопасить использование прибора, в него встраивается устройство защитного отключения и при опасных колебаниях напряжения прибор не сгорит, а просто отключится;
• температурный датчик не позволит устройству перегреться – при достижении отметки 60-65°С, прибор автоматически отключится;
• прибор отключится и в случае отсутствия воды, а также давлении менее 0,4 атм. и более 7 атм.;
• силиконовый демпфер и корпус из качественного пластика снизят возможность повреждения прибора;
• выбирая водонагреватель, удостоверьтесь, что производитель предусмотрел водонепроницаемые оболочки конструктивных элементов, согласно международному стандарту IPx4.
